最近看了下欧姆龙的plc，稍微了解下欧姆龙系列的plc。和西门子plc一样，欧姆龙plc也分小型plc，中型plc和大型plc。小型plc有CP1E,CP1L,CP1H，中型plc有CJ1M,CJ1G,CJ1H,CJ2M,CJ2H，大型plc有CS系列。于是乎先从cp系列开始了解。
存储器分配
我去了解plc一般从这么几个方面去了解，cpu硬件，数据存储器，通信方式，编程软件。因为行业的关系，我对数据采集这方面特别关心。我们先看下欧姆龙存储器的有关内容，最先关心的肯定是输入/输出，欧姆龙plc真的是挺奇葩的，如上图所示，0.00开始是输入继电器，100.00后是输出继电器,小数点后面的还有两位，相当于西门子plc的输入I和输出Q。辅助继电器，相当于西门子plc的M存储器。特殊寄存器A，相当于西门子plc的sm。数据存储器D0-D32764，相当于西门子200的vw存储区。

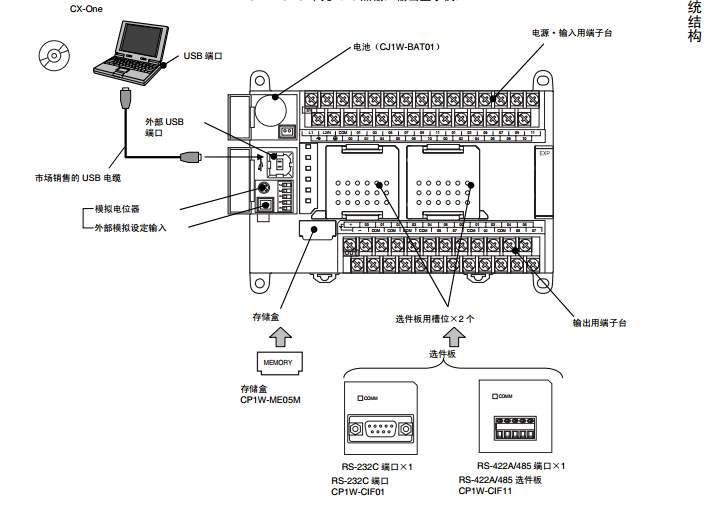

cpu硬件
关于cp1系列的cpu硬件。有一个usb口，一个rs232（选配件），一个rs422/485（选配件）。usb口可以用来和电脑上的编程软件通讯，rs232接口可以触摸屏通讯，rs422/485接口可以和其它设备通讯（比如plc和变频器）。看了一遍资料，居然没发现cp系列的plc的以太网模块，这让我很惊讶啊。现在居然还有plc不支持以太网通讯的，这也太落后了吧？瞬间对日系的无感，虽然是小型低端plc。而CP1W-CIF41模块更像一个第三方软件，个人猜测是因为市场需求被迫加上去的，而不是主动设计的。
插着网线的小东西CP1W-CIF41模块
好了，言归正传。看我的文章应该都知道，我只对通讯感兴趣。接下来就来说说怎么通过CP1W-CIF41模块用以太网通讯读取cp系列plc的具体过程吧。
前面已经说了cp系列的plc最多有2个插槽和一排拨码开关，CP1W-CIF41模块可以插在任意一个，当插在插槽1时4开关要置on，当插在插槽2时5开关要置on。然后是要设置模块的IP地址了。
网页形式进入模块设置页面

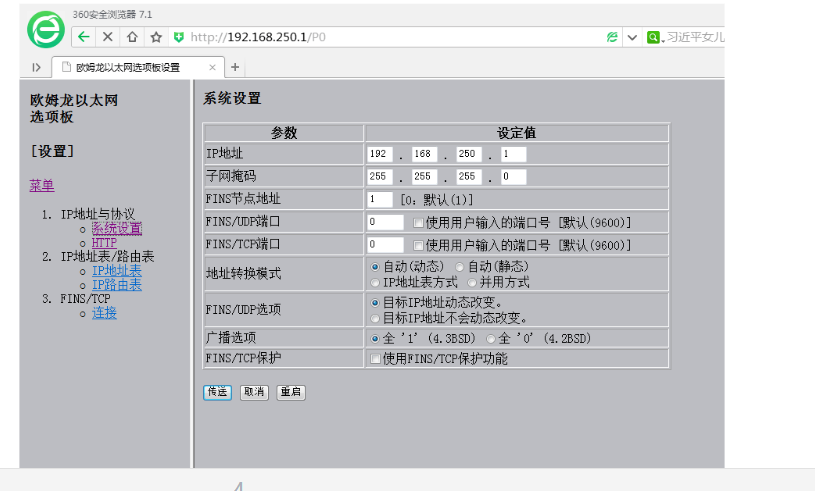

设置ip地址和节点地址
这样就设置好了，是不是和第三方软件的设置方式完全一样。下面我们再来说一种用第三方硬件来转化成以太网的方式。我们以无锡北辰的硬件来举例，当然像这种硬件有很多，还是要根据稳定性来选择品牌。先看下硬件长什么样。

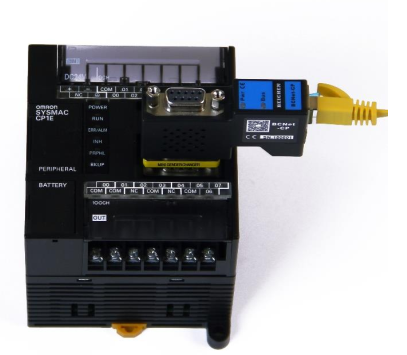

第三方以太网模块

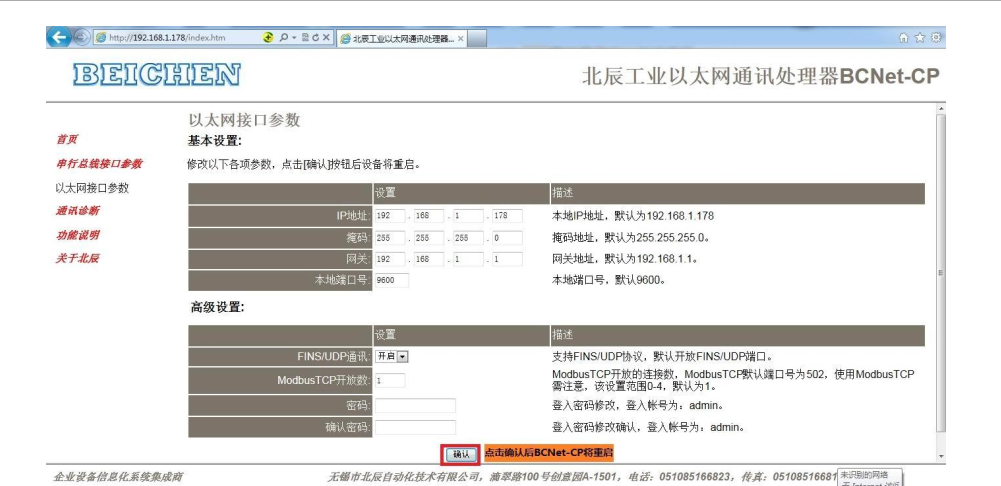

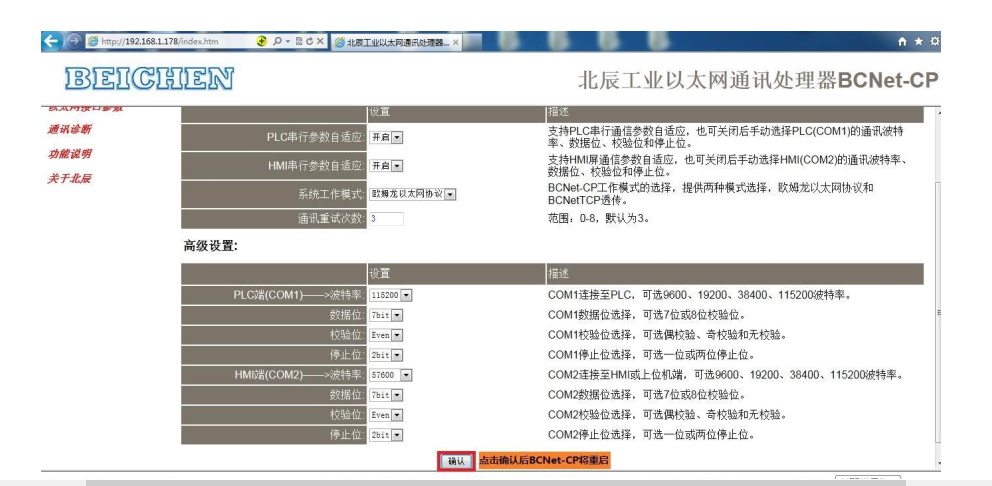

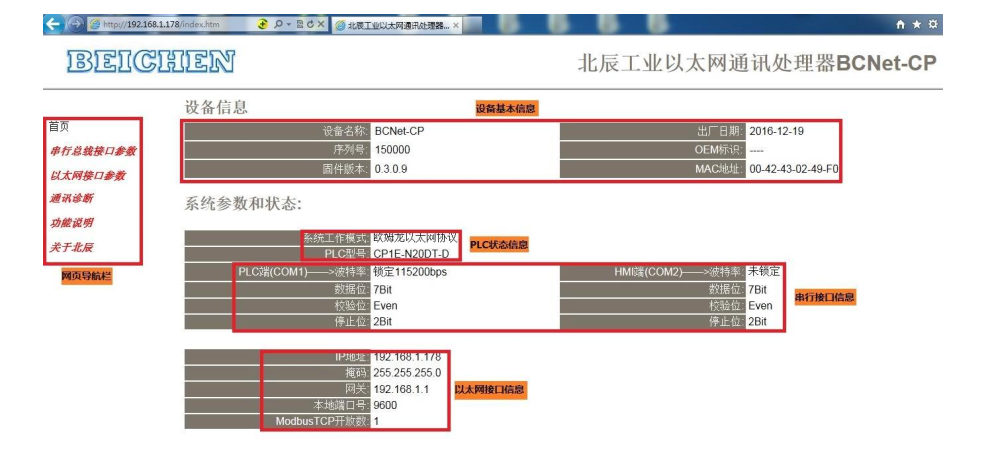

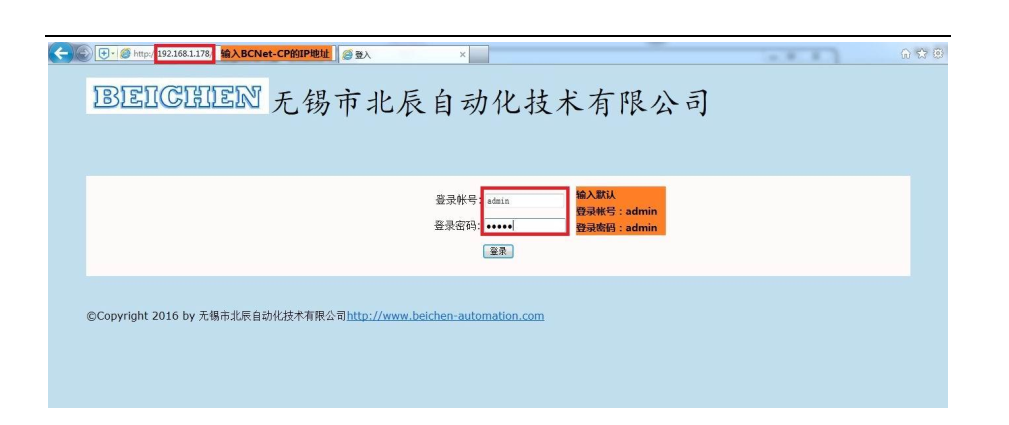

一样的输入网址进入模块的设置页面，因为此模块还多了2个9针接口，所以多了2个串口的设置，功能比官方的还要强大，特别适合设备改造，比如现场设备的232串口已经被用来连接触摸屏，而用这种模块可以在不改变设备原先的情况，又多了一个以太网口。

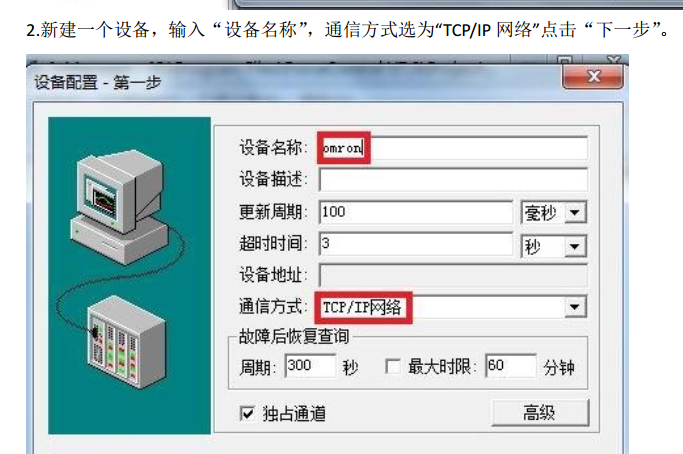

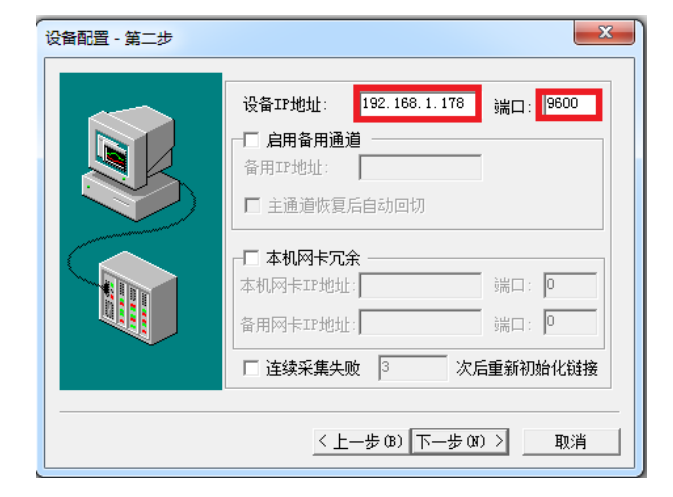

设置完成后就可以用上位机来和此plc通讯了，我们以力控组态软件为例。

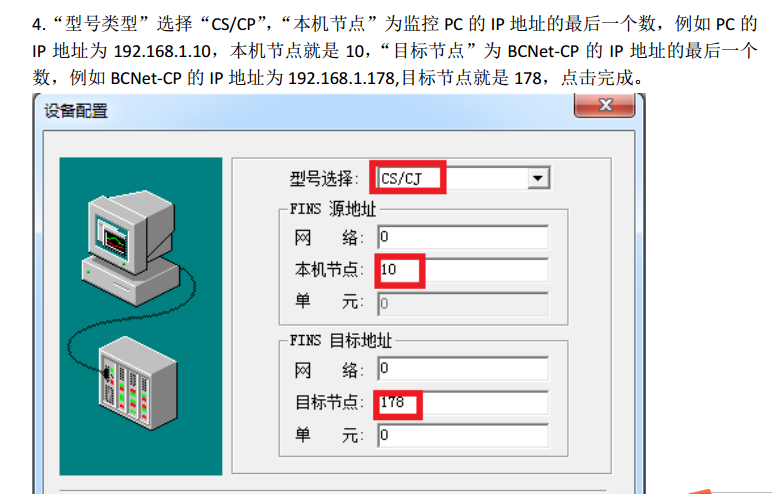

虽然我们的plc是cp系列的，但是我们选择的型号是CS/CJ，其实此种模块功能就是把协议转换了，cp系列的plc是没有FINS/TCP协议的。感觉搞plc的协议也是一件蛮有意思的事情，可惜目前还没有那个能力去研究，一般他们搞协议的都是搞c和.net的人在弄。
好了，总结一下。总体感觉下来欧姆龙的cp系列和西门子的200smart相比有点好弱的感觉，在通讯方面简直被200smart完爆。因为我只对通讯感兴趣，所以对这款cp系列plc了解的也并不是很深入，还是希望经常用欧姆龙plc的同僚们出来交流交流，cp系列和其它品牌的小型plc有什么竞争优势。更糟糕的是，当我看了下选择手册发现CP1E和CP1L最低档是不支持CP1W-CIF41模块的，好尴尬啊。
交流是进步的源泉，还是希望每个看过的人都能出来谈谈个人的见解。
