电机抱闸用于在电机停止的时候能锁定位置，借助抱闸在关闭电源后防止电机在静止状态下发生意外运动。变频器内部抱闸控制的典型应用有倾斜/垂直输送机等。另外在一些泵或风机的应用中也可以采用电机抱闸，防止在水流或气流的作用下已经静止的电机在错误的方向上转动。SINAMICSS120伺服驱动器中带有电机抱闸的制动控制。本文给大家介绍如何在Startdrive调试软件中配置驱动器的“简单制动控制”。

2S120驱动简单抱闸控制说明

下图是S120驱动简单抱闸控制时序图。

图1S120抱闸控制时序图

抱闸的闭合时间从p1227（静态检测监控时间）和p1228（脉冲封锁延时）其中一个较短的时间结束时开始计算。

“简单抱闸控制”有以下几个特点：

通过顺序控制自动激活抱闸的动作

静态监控

强制打开抱闸(p0855,p1215)

在“强制闭合抱闸”信号为1时无条件闭合抱闸(p0858)

在“使能转速控制器”信号被撤销后闭合抱闸(p0856)

如果电机模块具有内部制动控制并检测出相连的抱闸，则简单制动控制自动激活(p1215=1)。在不具备内部制动控制时，可以由参数(p1215=3)激活控制。

本篇文档着重介绍在startdrive软件下如何配置简单抱闸的参数。

3在Startdrive调试软件中配置“简单制动控制”

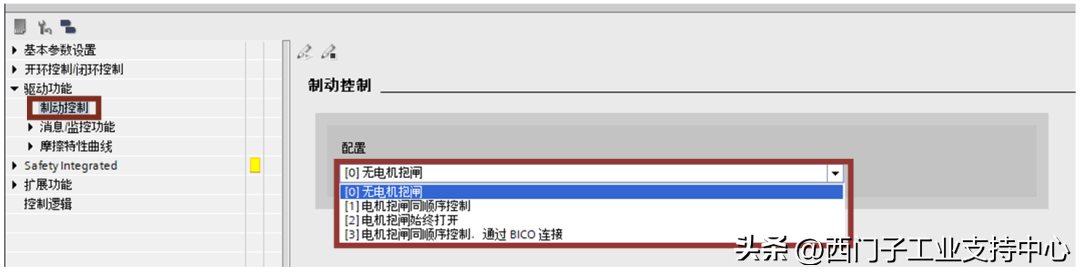

3.1选择抱闸控制类型并永久保存设置

机抱闸同顺序控制：即按照图2-1的控制时序进行抱闸控制，使用功率模块自带的抱闸继电器

电机抱闸始终打开

电机抱闸同顺序控制，通过BICO连接：即按照图1的控制时序进行抱闸控制，通过控制单元的数字量输出点连接抱闸继电器。

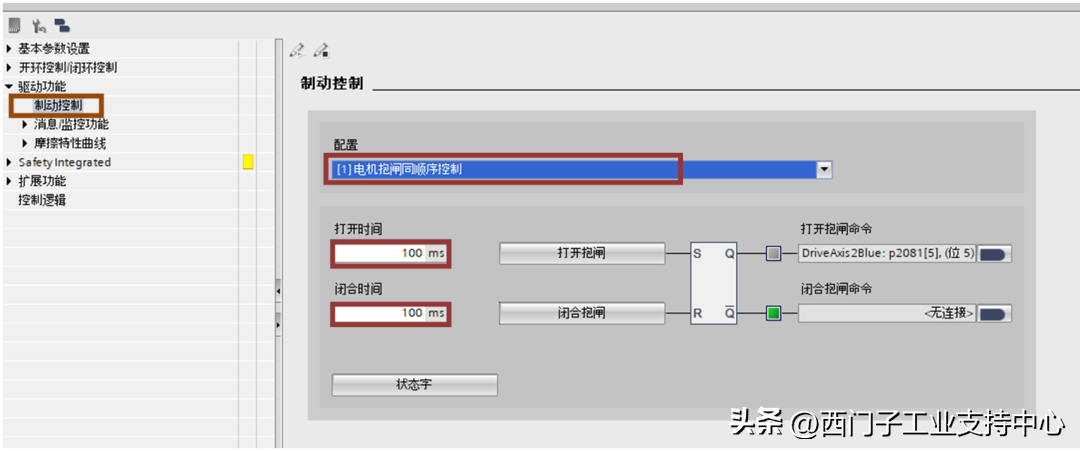

3.2设置抱闸控制参数（p1215=1时）

设置抱闸打开时间（p1216）。抱闸打开之后，在该时间内，转速/速度设定值保持为零。之后使能转速/速度设定值。该时间建议要设置的比抱闸实际打开时间长。避免抱闸闭合时电机转动。

设置抱闸闭合时间（p1217）。在OFF1或OFF3以及抱闸闭合之后，在该时间内，驱动仍处于闭环控制中，转速/速度设定值为零。时间届满后，清除脉冲。该时间建议要设置的比抱闸实际闭合时间长。这样便可以确保在抱闸闭合后才清除脉冲。

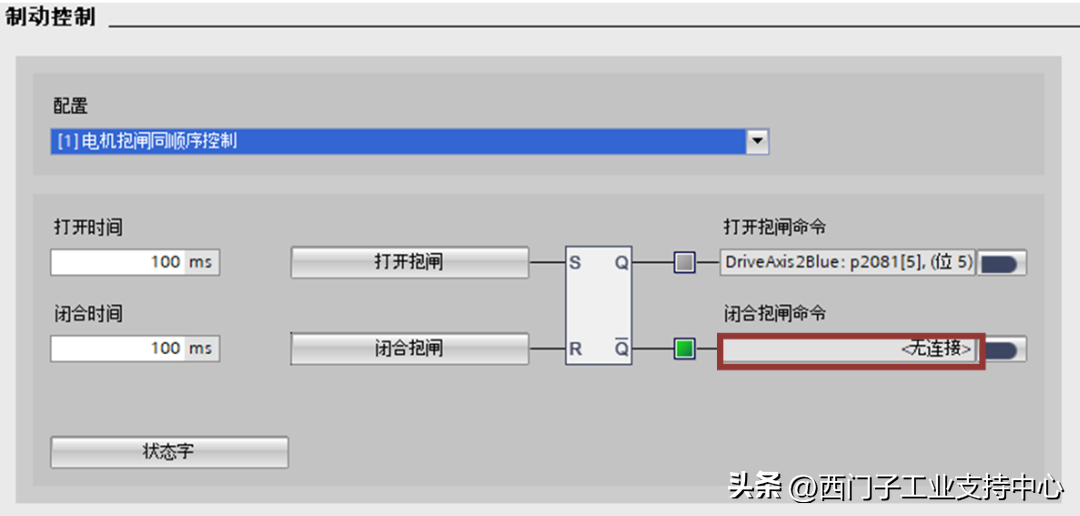

将信号源“闭合抱闸命令”（）与所需参数互联。允许多重连接。

“打开抱闸”和“闭合抱闸”的设置经过双稳态触发器（FlipFlop）的逻辑运算。在双稳态触发器的输出端提供“打开抱闸”或“闭合抱闸”信号。

3.3设置抱闸控制参数（p1215=2时）

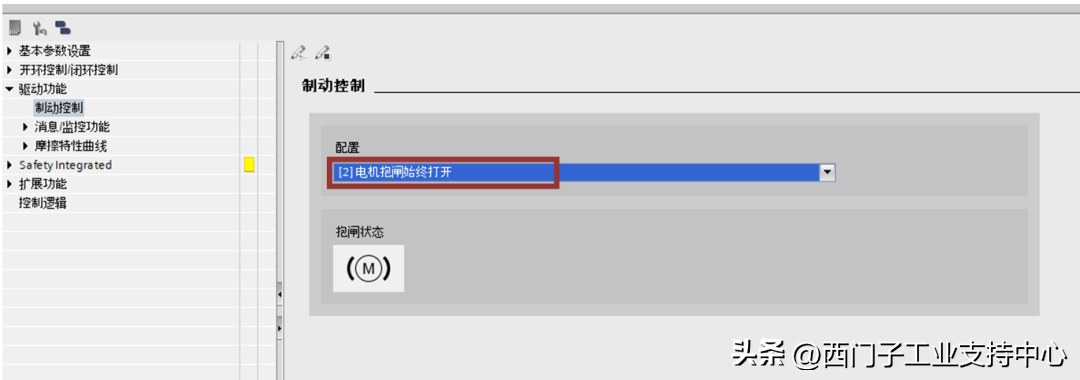

选项“电机抱闸始终打开”：

3.4设置抱闸控制参数（p1215=3时）

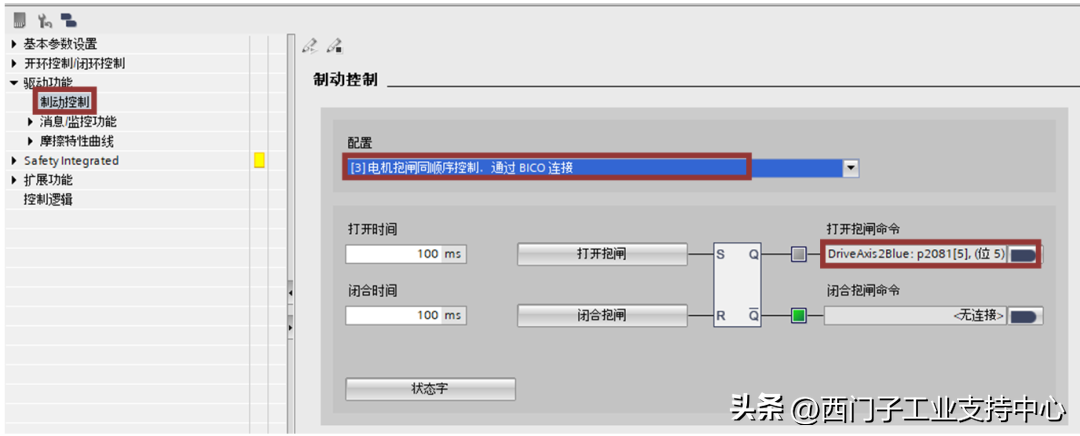

通过BICO连接（p1215=3）并将作为控制信号来连接。

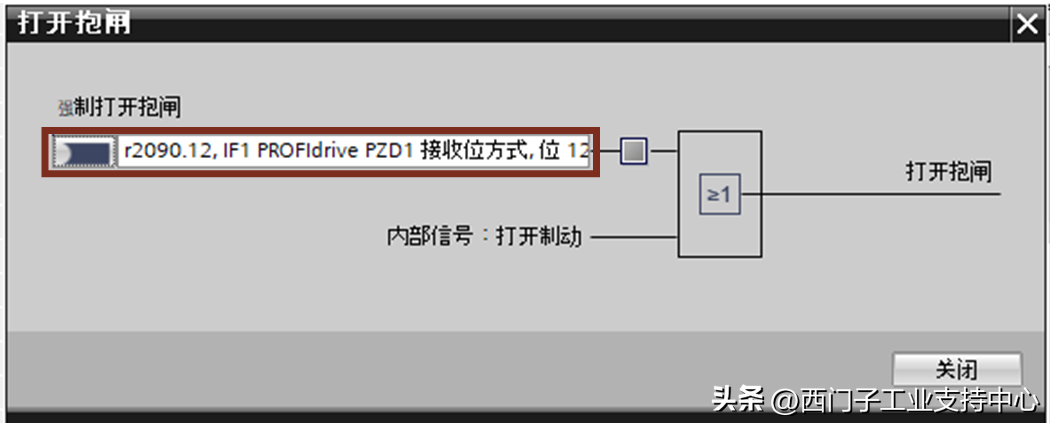

3.5强制打开抱闸的设置

注意：信号“强制闭合抱闸”的优先级高于信号“强制打开抱闸”。

3.6强制闭合抱闸的设置

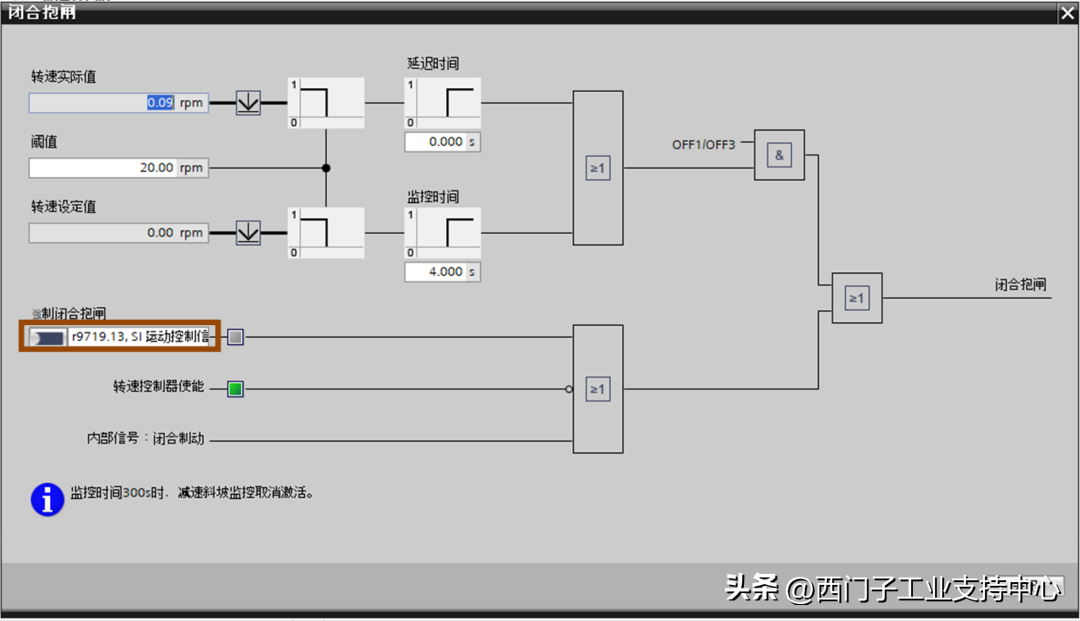

在“阈值”（p1226）中输入转速阈值，经过监控时间（p1227）低于该限值时检测到“静止”，制动控制启动且等待p1217中的闭合时间届满。然后清除脉冲。

在“延迟时间”（p1228）中低于“阈值”（p1226）时检测到“静止”，制动控制启动且等待p1217中的闭合时间届满。然后清除脉冲。至少满足以下条件之一时，OFF1或OFF3之后脉冲被清除：

—转速实际值低于p1226中的阈值且之后p1228中的启动时间届满。

—转速设定值低于p1226中的阈值且之后p1227中的启动时间届满。

互联强制命令抱闸闭合的信号源（p0858）。

4相关下载连接

欢迎访问西门子工业支持中心平台「链接」获取更多的信息。
