图一、ACS310系列型号介绍
型号代码：
型号是唯一的代码（请见上面表格）。型号代码清楚的表明了传动电流额定值和外形规格。选定型号后，外形规格（下方表格第6列）可用来确定传动的尺寸。
电压：
ACS310工作电压范围：
4=380至480V
结构
上述型号代码中的“03E”代表输入电压的相数和EMC滤波器连接情况，可根据需要进行选择，具体如下：
03=3-相
E=EMC滤波器连接，50Hz频率

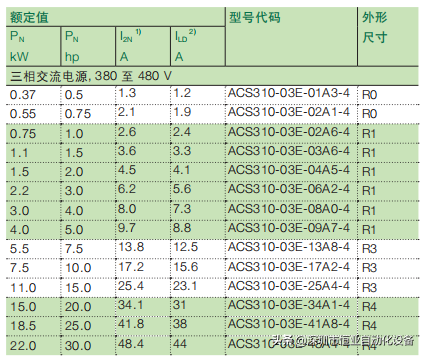

表一、ACS310型号和额定值
1)I2N表示最高环境温度+40°C时的最大连续输出电流。无过载能力，在50°C以下，每增加1°C要降容1%。
2)ILD表示最高环境温度+50°C时的连续输出电流。每10分钟允许1分钟的10%过载。
ABB变频器ACS310系列风机水泵交流传动ABB标准传动ACS310专门致力于例如增压泵和离心式风机的变转矩应用。
该产品特别设计了一系列有利于泵和风机应用的强大功能，降低了运营成本，提高能源效率和减少二氧化碳排放量。包含内置的PID控制器和PFC(泵和风机控制)优化传动性能以便应对压力，流量或其他外部数据的变化。
预编程的保护功能中包含泵清洁。意为通过启动一系列水泵的正向和反向转动来清洁叶轮，从而防止泵和管道的堵塞。
在泵站的应用，与直接挂网运行使用机械流量控制的电机系统相比，能源节省能够高达百分之五十。ABB标准传动提供内置功能用于能源效率管理。使用内置的计数器可以很容易地监测到所节约能源的数值，显示节约的千瓦时，减少的二氧化碳排放量。所节约下来的数据也可以显示成已转换为本国货币后的数值。
紧凑的设计和统一的高度和深度使得柜体的装配十分简便，从而使得安装迅速，并且节约了空间。ACS310传动有一个内置的Modbus接口用于系统监控，这就节省了外部现场总线设备的成本，还可以简单的集成传动与PLC。当直观的用户接口和几种辅助显示屏与预编程应用宏相结合，可以快速实现传动的安装、参数设置和调试。
ACS310传动可以满足系统集成商和最终用户的抽水和通风的应用。该传动由广泛遍及100多个国家的全球销售和服务网络来提供强大的支持。
ABB变频器ACS310系列风机水泵上的应用亮点（1）强大的泵和风机控制功能
（2）提高能源效率
（3）易于柜体安装的设计
（4）便捷的传动调试助手，方便的用户接口
（5）全球的销售和服务支持
ABB变频器ACS310系列的特性
表二、ACS310系列的特性

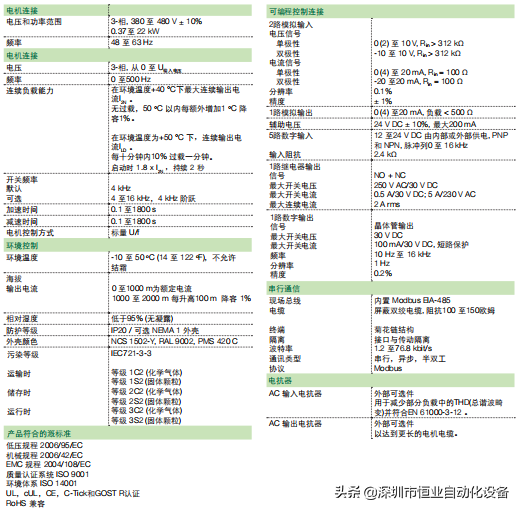

ABB变频器ACS310系列的技术规格
表三、ACS310系列的技术规格
ABB变频器ACS310系列的技术数据
表四、ACS310系列的技术数据

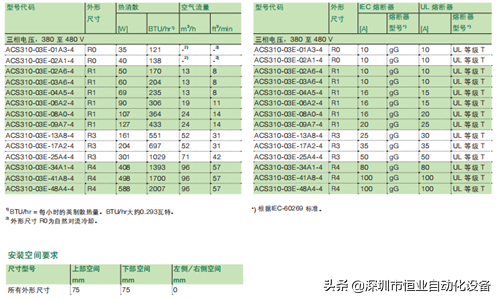

冷却
ACS310装有冷却风机作为标准配置。冷却空气不能含有腐蚀性成分，并且温度不能超过最高环境温度50oC。关于环境限制的更多要求参见该技术样本的技术规格环境限制部分。
熔断器
ABB标准传动可以使用标准的熔断器。进线熔断器连接见下表。

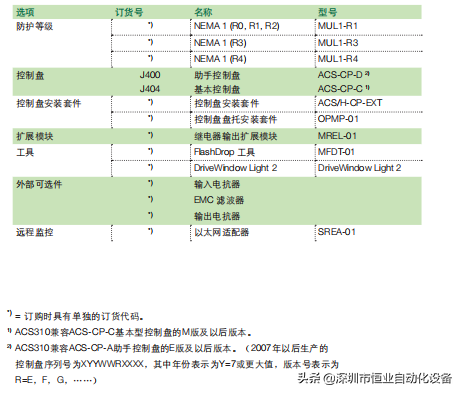

如何选择可选件
列表所示的可选件在ACS310范围内适用。每个可选件都对应一个4位数字的选择代码，如第二列显示。这个代码代替上面型号代码中的XXXX。
用户接口
图二、ACS310用户接口
保护和安装
图三、ACS310保护和安装
串行通讯
图四、ACS310串行通讯
扩展模块
图五、ACS310扩展模块
ABB变频器ACS310系列的外部可选件输入电抗器
输入电抗器平滑了主电源电流波形并减小了总谐波畸变率（THD）。ACS310和输入电抗器的设计用于满足谐波标准EN/IEC61000-3-12的要求。另外，输入电抗器对电源电压瞬变提供更好的保护。
低漏电流滤波器
低漏电流滤波器适用于安装在需要剩余电流装置(RCD)的地方且漏电流低于30mA。
输出电抗器
输出电抗器可降低输出的du/dt和对电压尖峰引起的电流尖峰滤波。由于电流尖峰和电磁性能引起温度升高，使电机电缆长度受到限制，因此，使用输出电抗器可增加电机电缆长度。

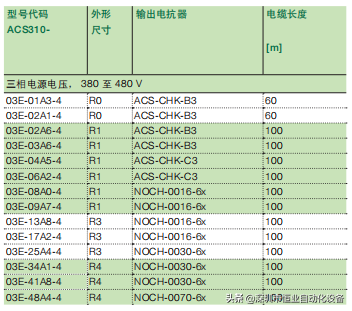

ACS310系列输出电抗器
EMC滤波器

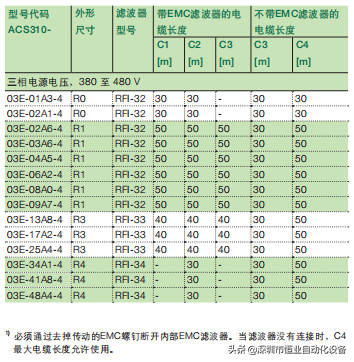

ACS310内部的EMC滤波器用于满足EN/IEC61800-3标准的C3类要求。外部EMC滤波器与内部EMC滤波器相配合，用于加强传动电磁性能。最大电机电缆长度由电磁性能决定，如下表:
ACS系列EMC滤波器
低漏电流滤波器低漏电流滤波器适用于安装在需要剩余电流装置(RCD)的地方且漏电流低于30mA。
ACS310低漏电流滤波器
ABB变频器ACS310系列的典型应用标准传动产品ACS310专门为离心式风机泵类可变转矩负载类型设计。使得运行时间最大化，降低维护成本并且提高节能率。
增压泵系统
设计用于将净水或污水系统中的供水压力增加至设定水平,ACS310的PFC功能可以用于多泵并联工作且供水流量变化的场合。
PID控制可以通过调整电机转速精确控制压力在设定点附近，这样就可以实现在复杂条件下的精确控制。PID的睡眠提升功能可以检测电机长时间低速运行并在停机前提升系统压力。此时压力持续被监测并且当压力低于设定值时重新启动水泵。
灌溉系统
农业，园艺或者高尔夫球场，都要求可靠高效的水流控制，内置的实时时钟可以提供准确的时间和日期，并且可以按照设定的程序每天按时启停水泵。
软管管道加注功能通过泵的软起动，使得管内水流量缓慢增加，此功能可以延长水管和水泵系统使用寿命。
泵和管道清洁功能，可以阻止固体颗粒沉积在水泵叶片上或者容器壁上。
喷泉系统
喷泉系统要求变频器响应速度快，具有内置EIA-485通讯功能，体积小便于安装。ACS310根据喷泉应用的特点，在硬件上提供了内置的Modbus通讯功能，以实现给定频率快速稳定的变化。且紧凑的模块设计及多台可并排安装大大减小了变频器的安装空间。
输送系统
对于无大启动转矩要求的传送装置，ACS310可以提供快速的动态响应保证稳定的运行。ACS310内置的通讯协议可以方便的与生产自动化系统集成。
