罗克韦尔(AB）PLC 如何升级从SLC500 系统到 CompactLogix系统？

admin 2025-01-13 10:04:0479 167

罗克韦尔(AB）PLC，简化SLC升级

•将风险降至最低，缩短劳动时间

–程序代码转换工具可缩短重新写入控制器程序的时间，使用IntegratedArchitecture•Builder工具改善升级和规划工作采用成熟的EtherNet/IP技术，•支持各种网络拓扑结构新控制系统的优点,采用全新开放式架构，灵活性•显著提升可重复利用工程经验，从而缩•短开发时间，并降低成本改善监控功能，使现有资产的•收益最大化增强对设备和生产信息的访问•在同一编程环境中实现离散、•运动、过程、驱动、批次和安全控制安全、灵活的升级策略将帮助您节省宝贵的生产时间。

SLC500CompactLogix

升级解决方案

从SLC500到CompactLogix理念在当今的经济环境下，您必须通过升级解决方案来提升生产力，降低维护旧式设备的风险。您需要与具有产品、服务和行业知识的供应商一起工作，以便为您提供升级策略以帮助您最大化竞争优势。协控自动化将与您一起工作制定出适合您的应用需求及长远目标的计划。我们能够根据您的预算要求，以恰到好处的进展节奏帮助您一次性或分阶段完成升级。协控自动化以您的目标为根本，开发了一套升级策略，您可借助其快速、方便地从基于SLC的控制平台升级到基于Logix的控制平台和集成架构，同时能保留现有的现场接线布局。

这套方案将：

•缩短转换时间和降低劳动成本

•保留现有现场接线，降低风险

•降低工程设计成本

•最大程度地缩短生产停机时间

–在不打乱现场接线布局的情况下转换I/O

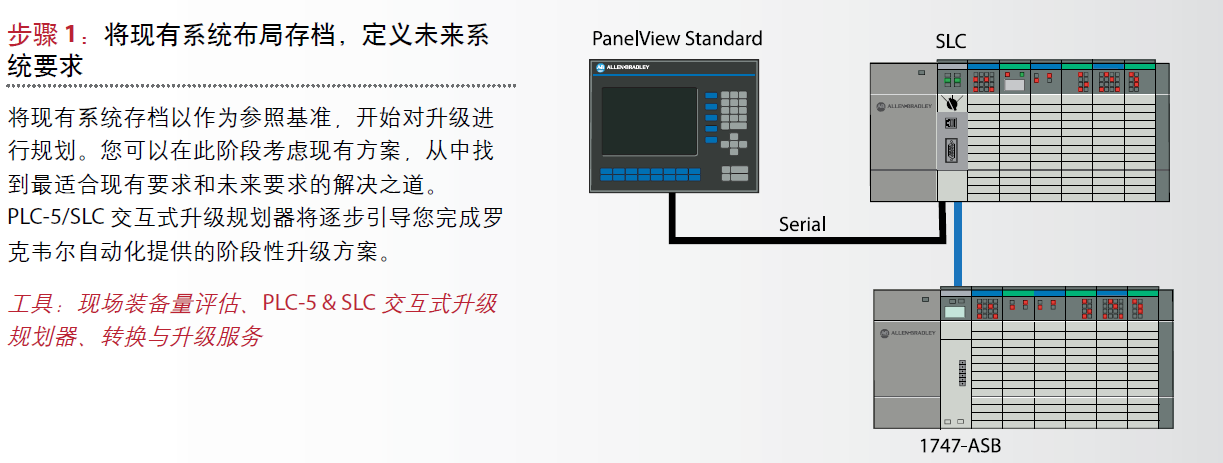

步骤1：将现有系统布局存档，定义未来系统要求将现有系统存档以作为参照基准，开始对升级进行规划。您可以在此阶段考虑现有方案，从中找到最适合现有要求和未来要求的解决之道。PLC-5/SLC交互式升级规划器将逐步引导您完成罗克韦尔自动化提供的阶段性升级方案。

步骤1

工具：现场装备量评估、PLC-5SLC交互式升级规划器、转换与升级服务

步骤2：升级规划

整体升级方案规划完成后，您就可借助IntegratedArchitectureBuilder(IAB)进行细节规划。IAB内置的SLC升级向导将引导您逐步完成系统配置过程，您可决定需要保留、重复利用以及更换的组件。如果选择重复利用SLCI/O，IAB将验证模块支持度和电源负载，帮助您对新的EtherNet/IP网络进行布局。

步骤2

工具：IntegratedArchitectureBuilder(IAB)、常用配置图、转换与升级服务

步骤3：应用程序代码转换

您可将内置的转换实用工具运用于PLC和HMI应用项目，从而节约时间和工程设计资源。通过RSLogix™5000设计和配置软件，可将现有RSLogix500程序转换为RSLogix5000代码。PanelViewEnhanced、PanelViewStandard和非罗克韦尔HMI均可使用图形转换实用工具。这些工具使得转换过程更具经济效益，并赋予最终产品更高的灵活性。

步骤3

工具：RSLogix5000和图形转换实用工具、转换与升级服务通过分阶段升级支持，协控自动化兼具行业知识和全球服务支持能力，将与您携手努力，确保将SLC控制器平稳地转换到灵活、可扩展的集成架构。

步骤4：更换SLC处理器和/或适配器模块

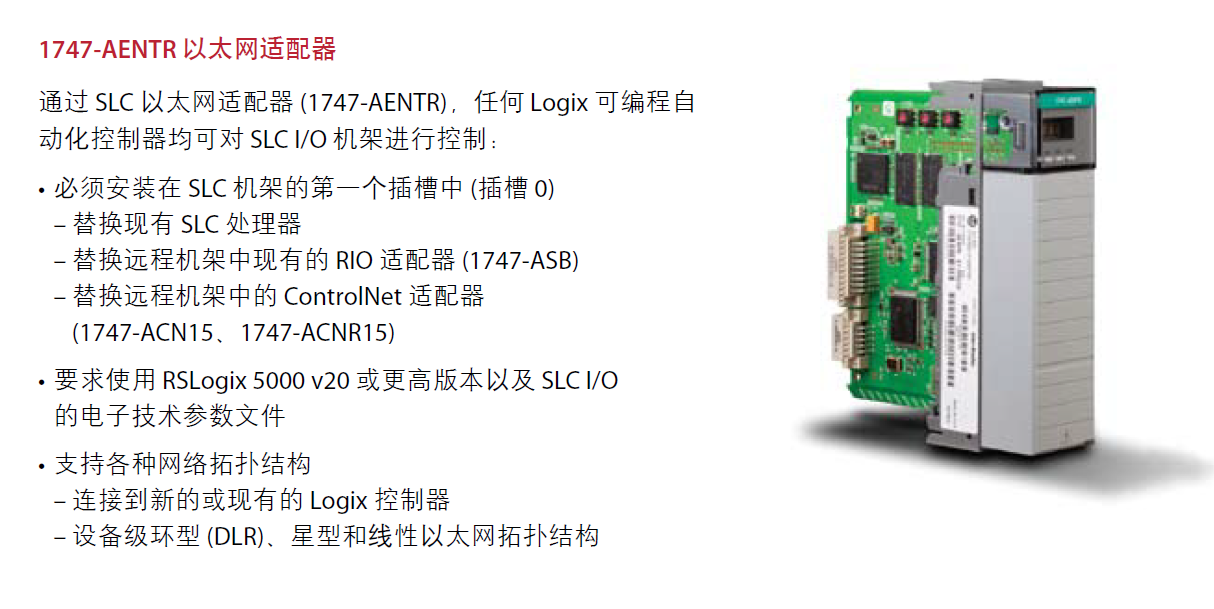

安装CompactLogix系统并为其接线，用SLC以太网适配器(1747-AENTR)替换SLC第一插槽模块(SLC处理器或通信适配器模块)。利用该模块可保留现有的SLCI/O以及现场接线布局，同时可通过全新的CompactLogix控制器控制SLCI/O机架。该方案简化了升级过程，降低了I/O重新接线所带来的风险，为您节约宝贵的时间，从而快速地将应用投入生产。

步骤4

工具：1747-AENTR以太网适配器、CompactLogix用户手册、转换与升级服务

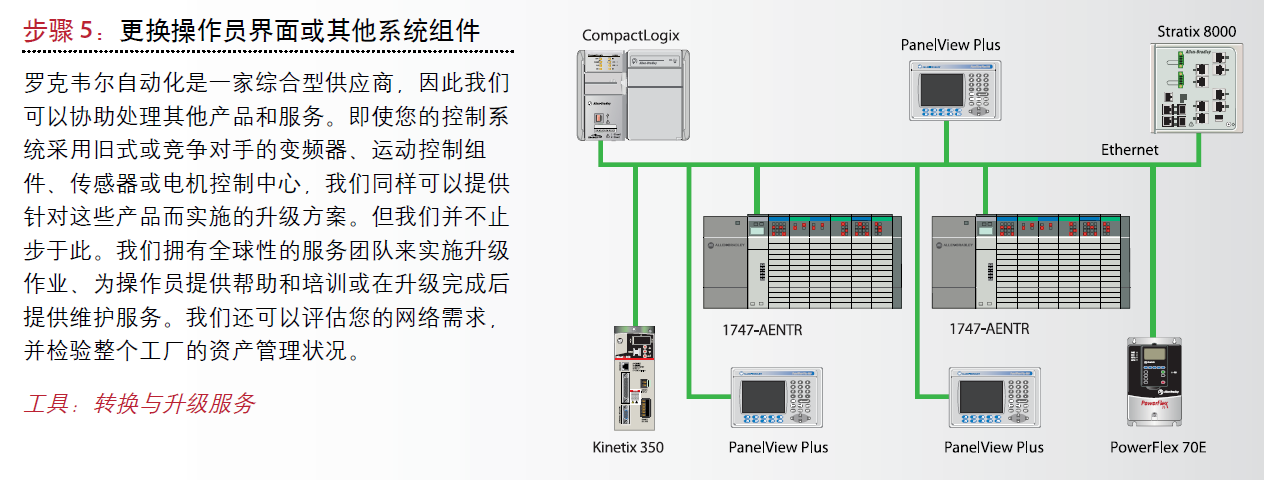

步骤5：更换操作员界面或其他系统组件

协控自动化是专业自动化设备，以及生产线非标控制系统设计集成制作的公司，因此我们可以协助处理其他产品和服务。即使您的控制系统采用旧式或竞争对手的变频器、运动控制组件、传感器或电机控制中心，我们同样可以提供针对这些产品而实施的升级方案。但我们并不止步于此。我们还可以评估您的网络需求，并检验整个工厂的资产管理状况。
