FX系列的BD模块都是直接扣在PLC上的，它不占用IO，所有地址都是已经分配好的

安装和拆卸如下

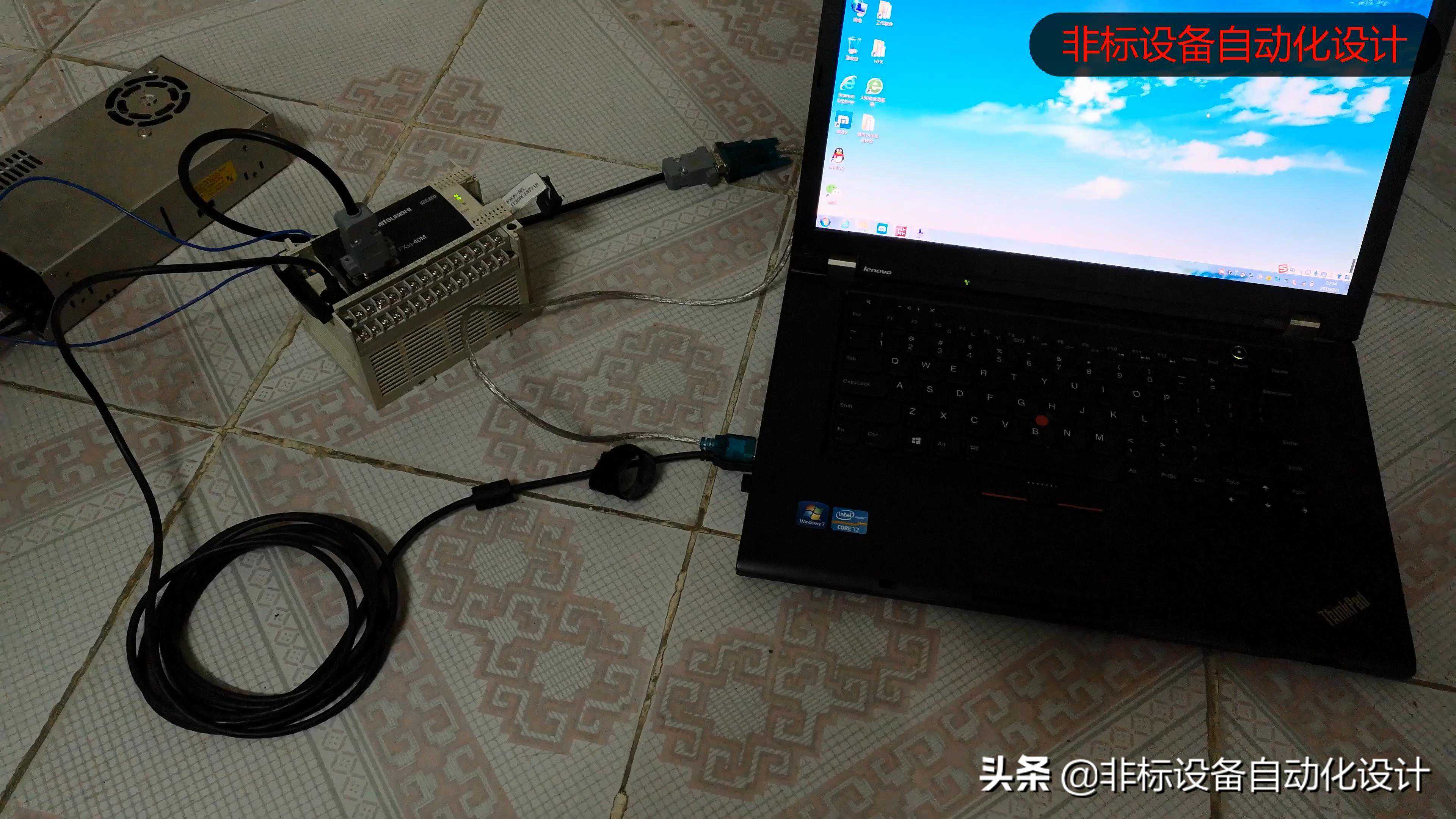

下面是通过232转USB线连接电脑，利用串口调试助手和PLC进行收发数据

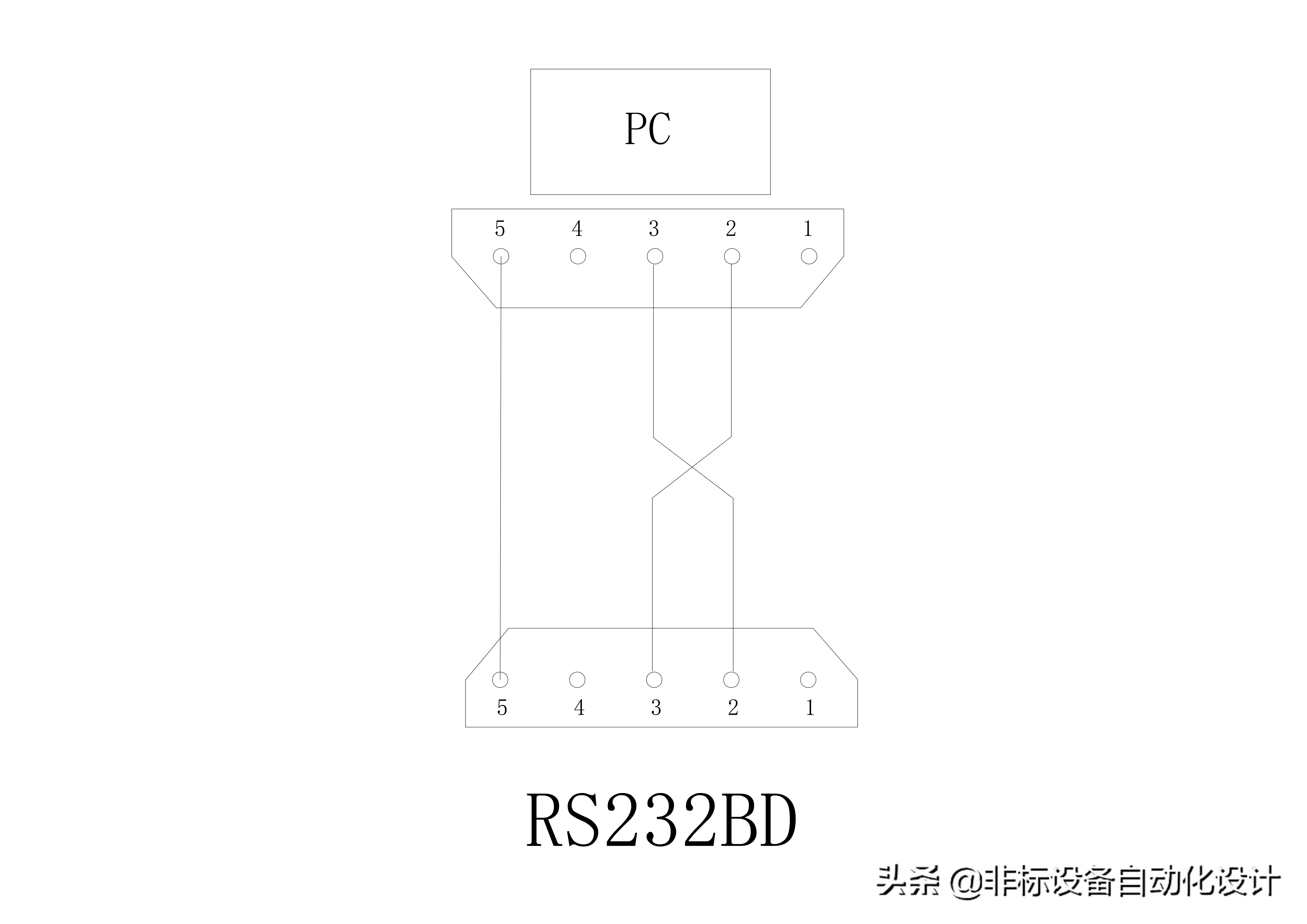

接线图如下，PLC和连接电脑的USB串口2和3针脚互调，5脚直接短接即可

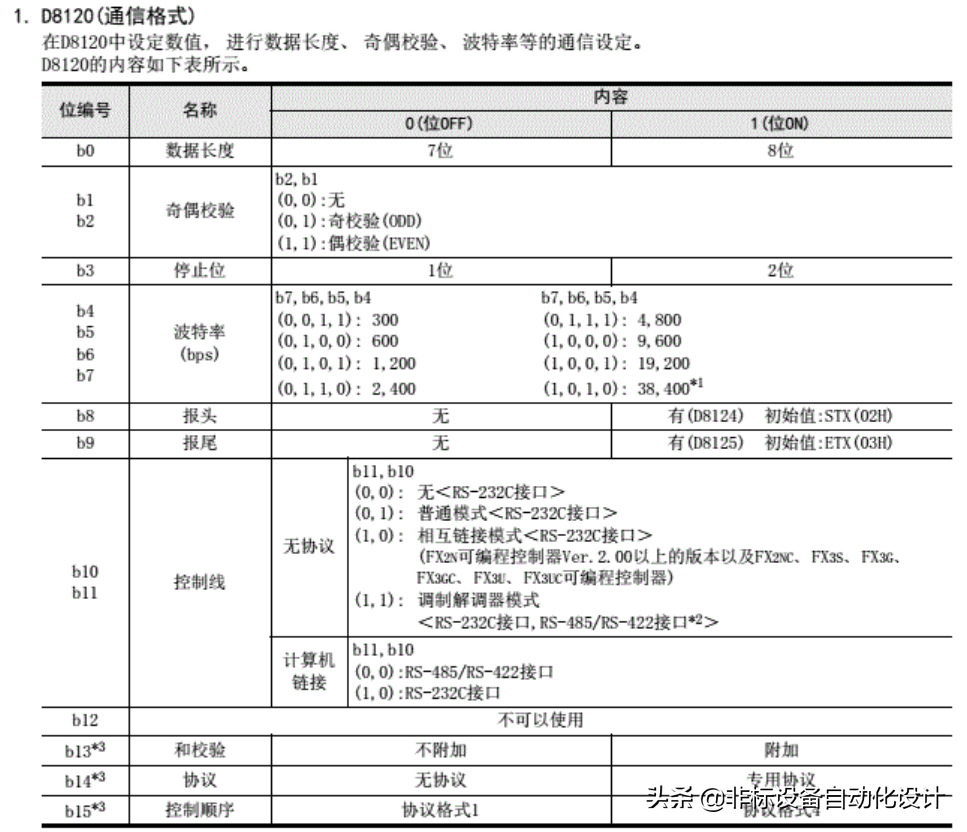

下面是PLC通讯参数的设定，收发数据需要用RS指令，通讯参数在D8120设置

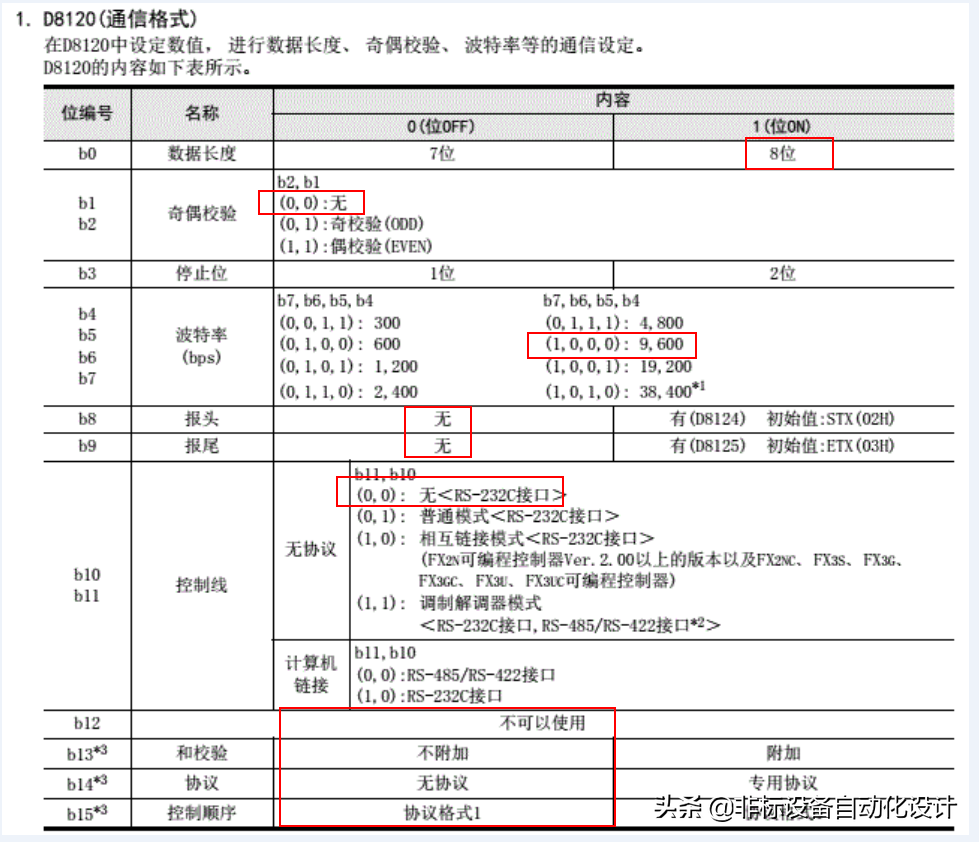

下面是按波特率9600，数据位8位，停止位1位，无奇偶校验

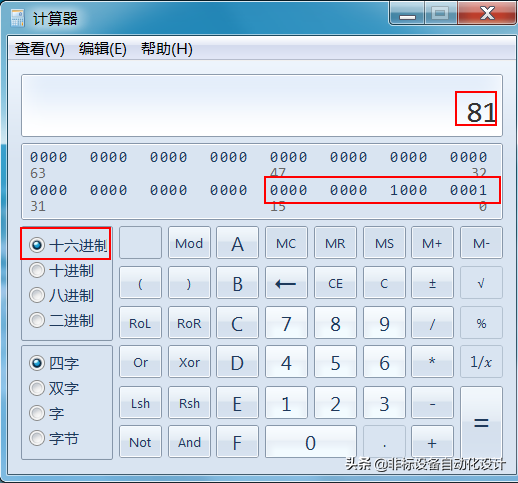

二进制就是0000000010000001，转换成16进制就是H81

动态演示

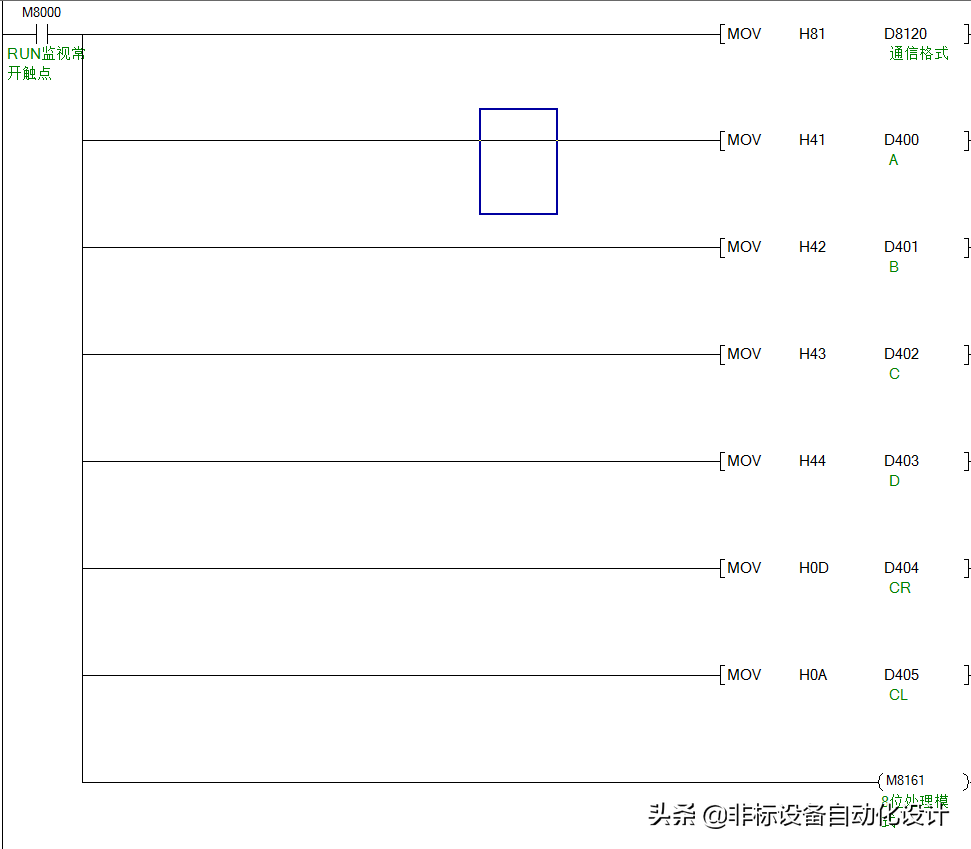

下面是完整程序

下面细讲一下程序

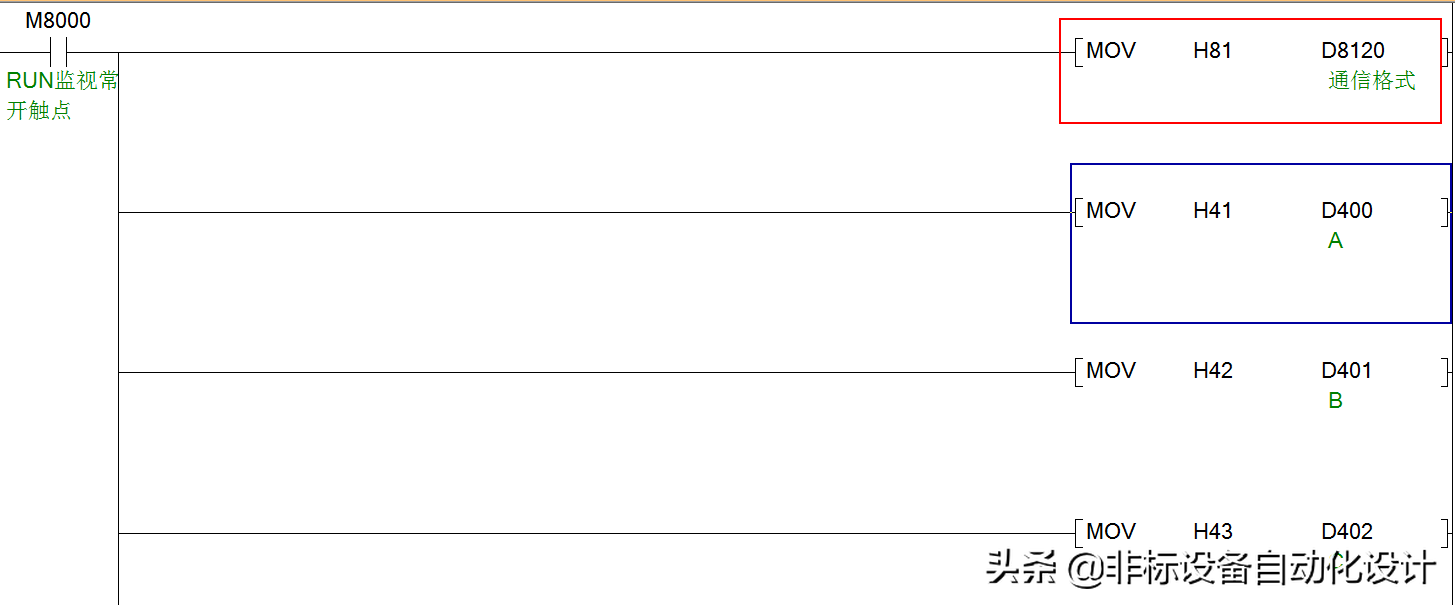

下图是写入16进制的81到D8120设置参数

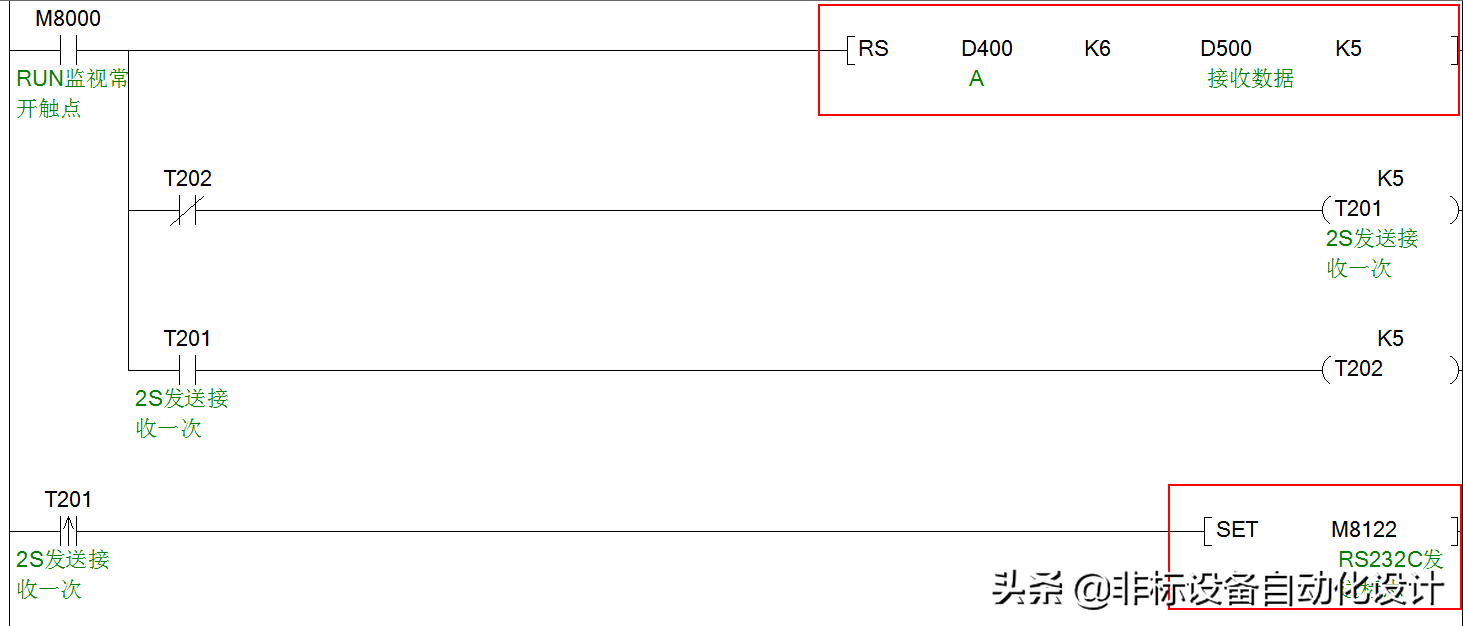

下图时RS指令，

其中D400K6表示发送D400开始的，D401，D402，D403，D404，D4056个地址的数据

D500K5，表示接收5个字符数据存入D500开始的D501，D502，D503，D5045个地址中

K6和K5是可以根据需要更改的。

M8122是发送数据标志，通一次PLC就会发送一次数据，发送完成自行复位

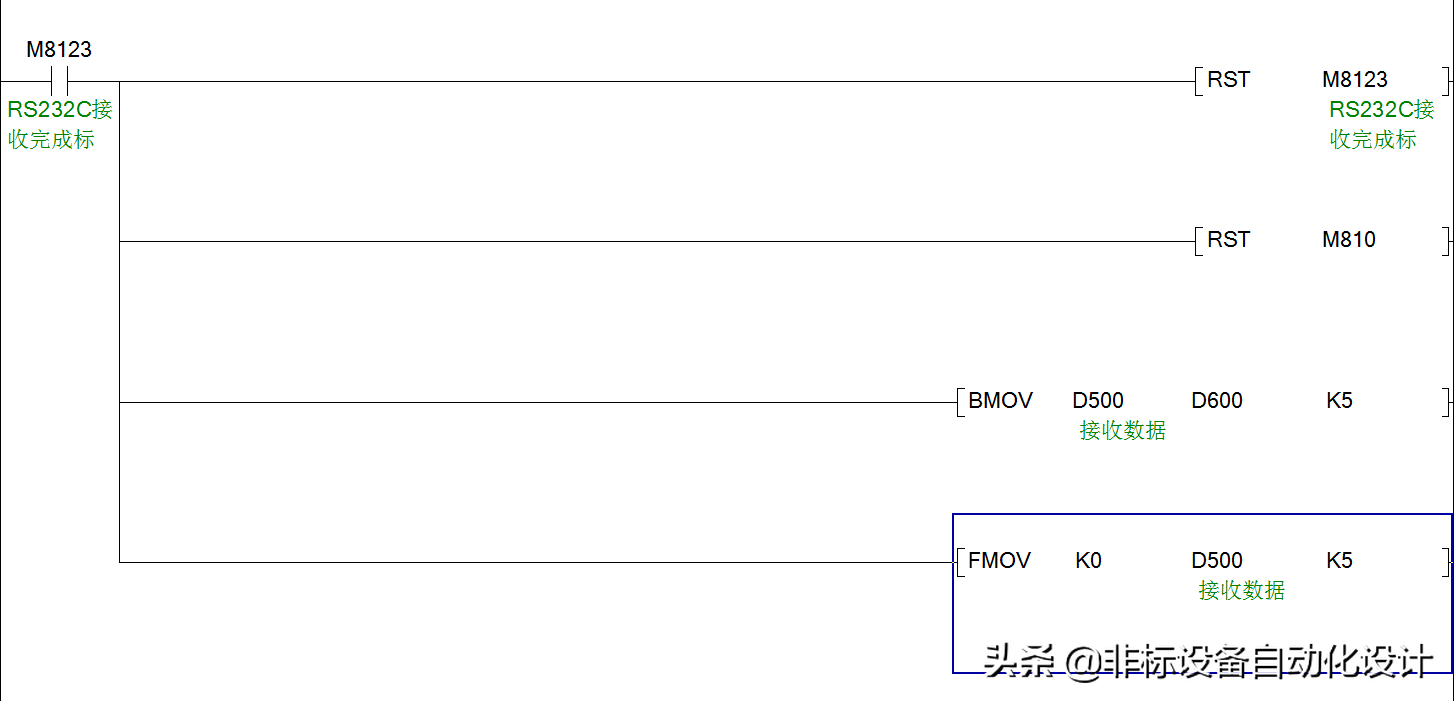

如下图的M8123是数据接收完成标志，外部有数据发送到PLC时，M8123就会通，M8123一通就把数据转存到D600开始的地址中。

下面看发送D400存放A，D401存放B，D402存放C，D403存放D，把数据发送个串口调试助手

把发送的数据改成@BCD试试

发送数据完了我们看下接收

教程结束，感谢观看！
