准备工作

一台可联网操作的电脑

一台单网口的远程透传网关及博达远程透传配置工具

网线一条，用于实现网络连接和连接PLC

一台台达ES2PLC及其编程软件

一根232转换线、9针串口头及连接线

一张4G卡或WIFI天线实现通讯(使用4G联网则插入4GSIM卡，WIFI联网则将WIFI天线插入USB口）

第一步配置静态IP

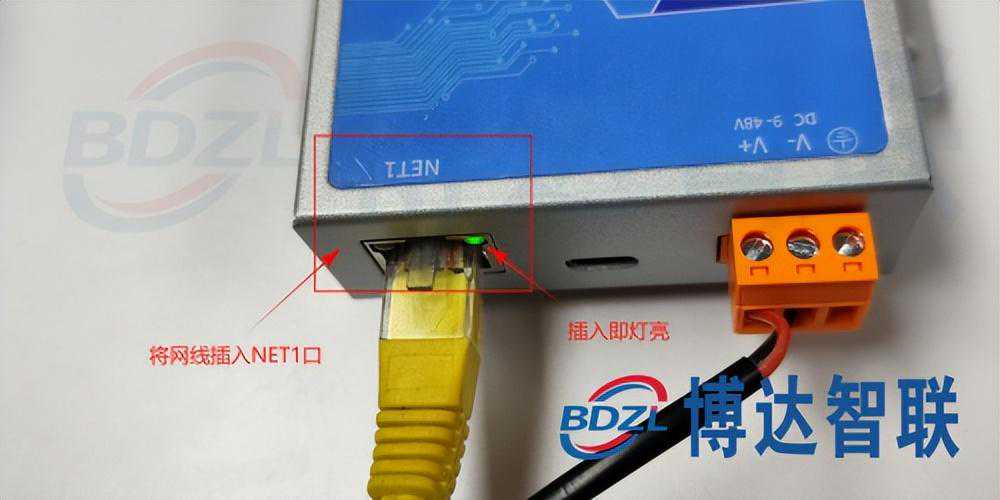

将网关通电，用网线将网关和电脑进行连接；

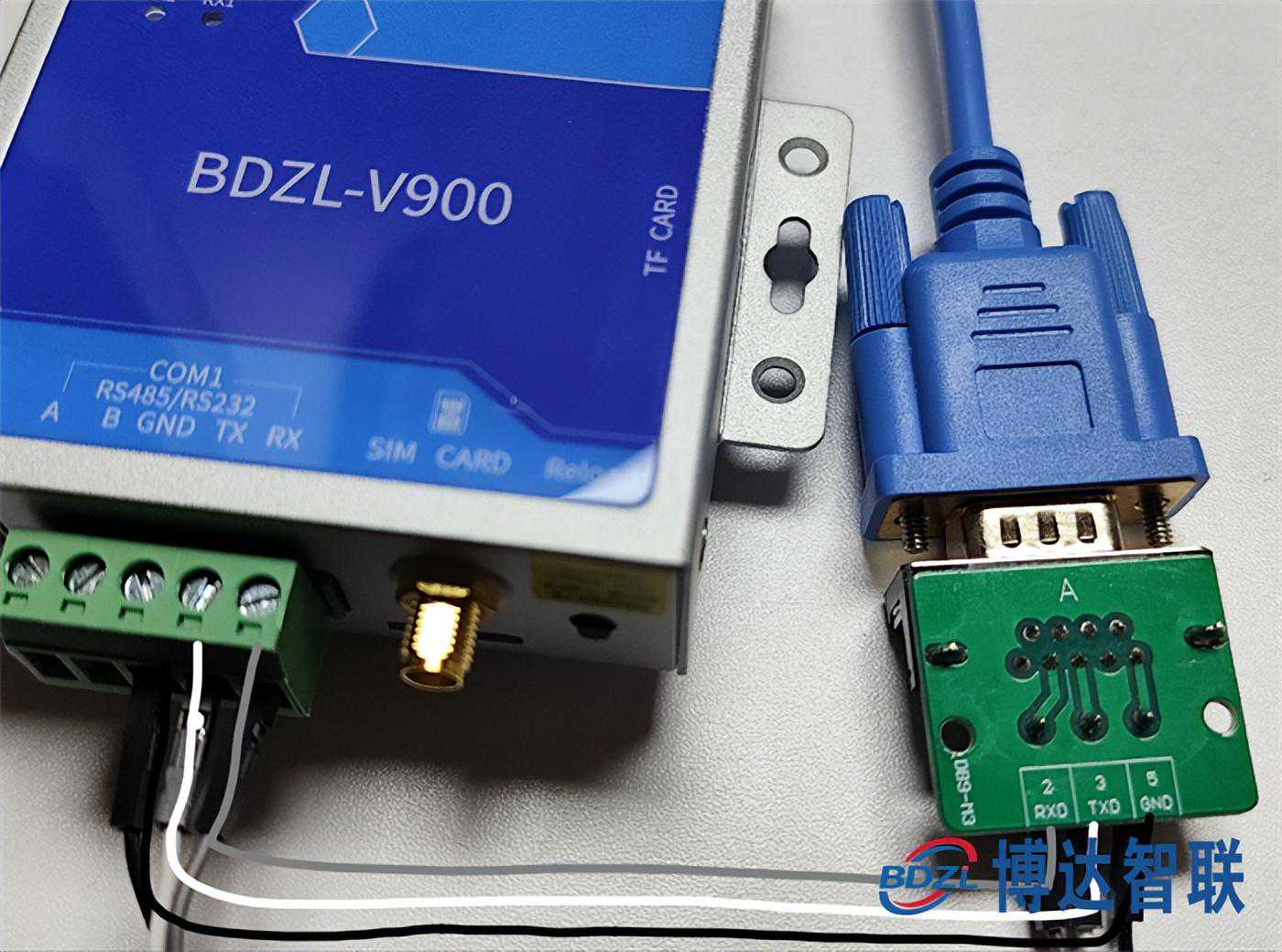

将9针串口头连接至232转换线，232转换线的圆口插入PLC中，再将9针串口头的连接线连接网关对应的COM口（无法连接成功可尝试反接）

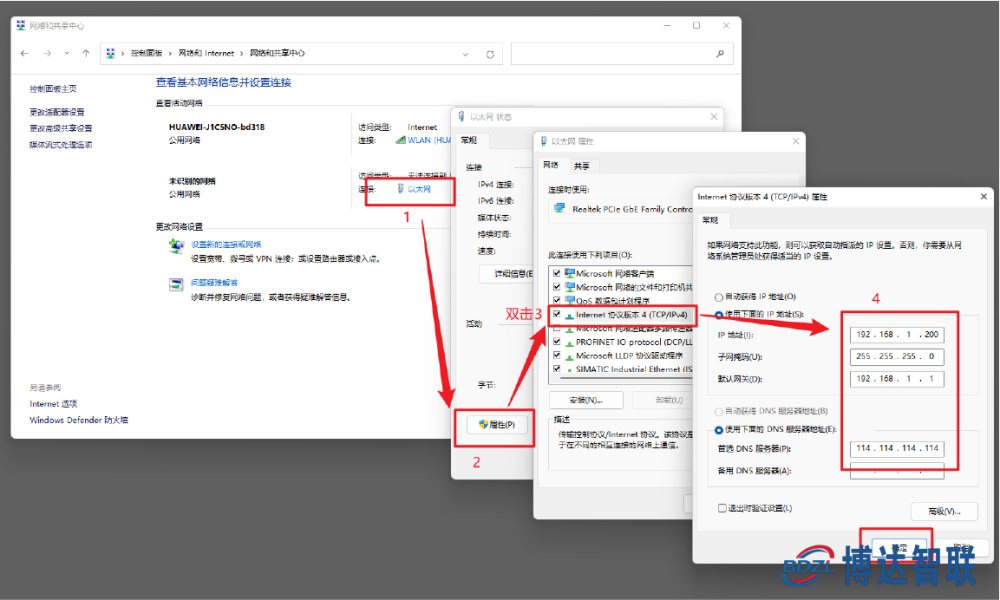

打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，再进入属性里按照图中的IP地址输入静态IP进行配置

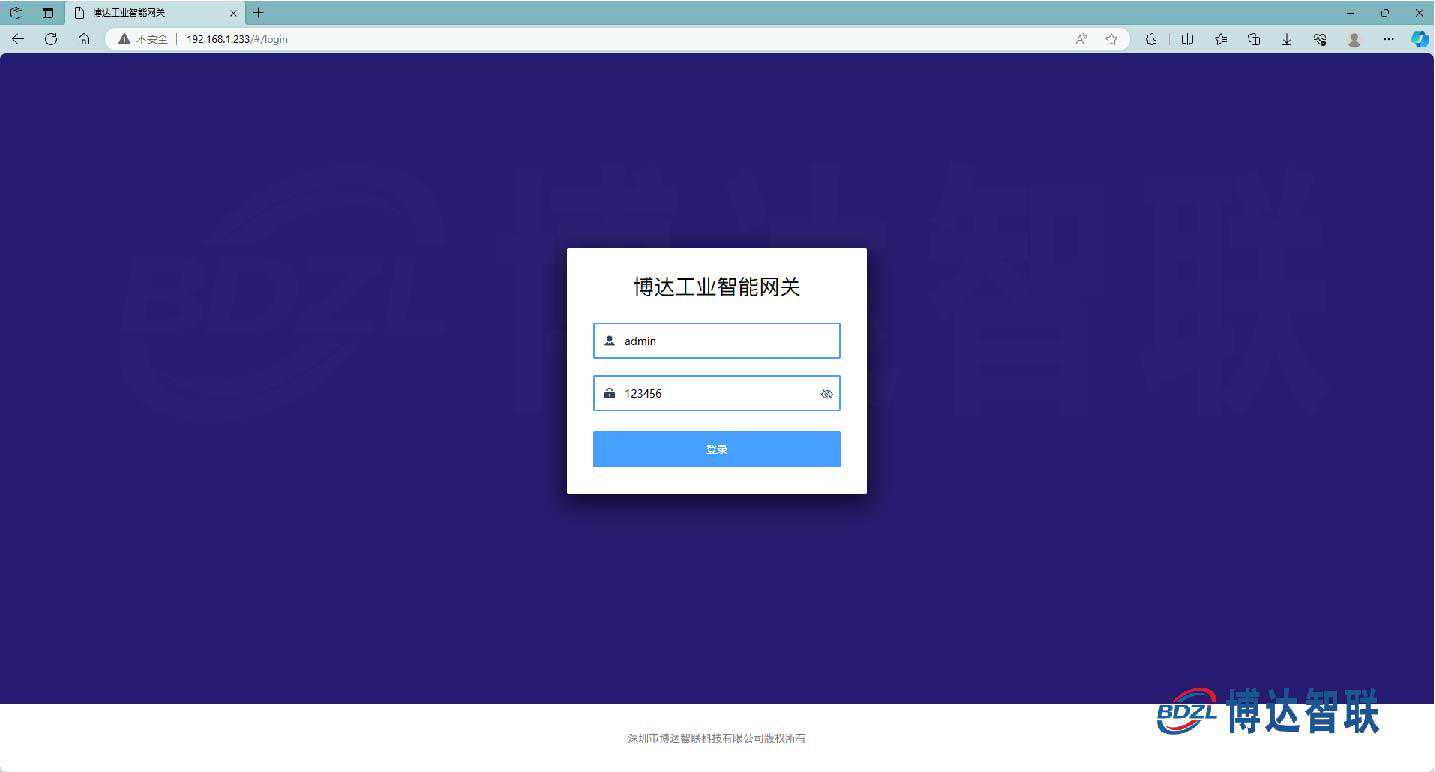

3.在浏览器输入

第二步配置联网方式4G联网：

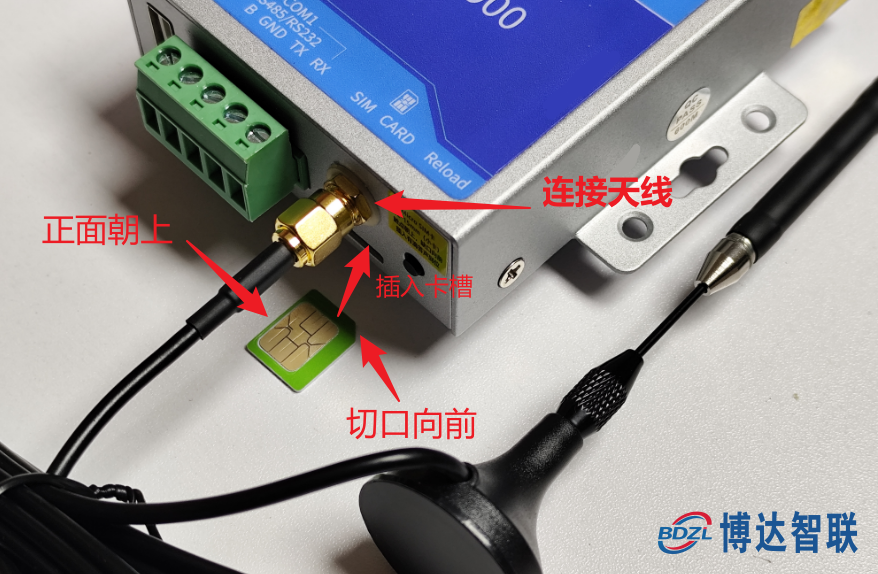

需先按照下方示意图正确插入4G物联网卡以及4G天线

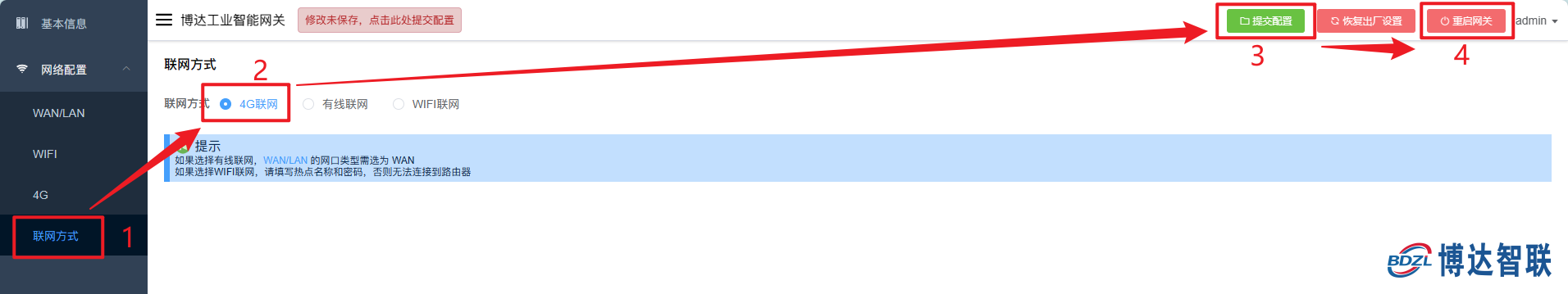

选择4G联网，须在联网方式中选择4G联网，提交配置后重启网关；出厂默认设置为4G联网，无需进行任何配置

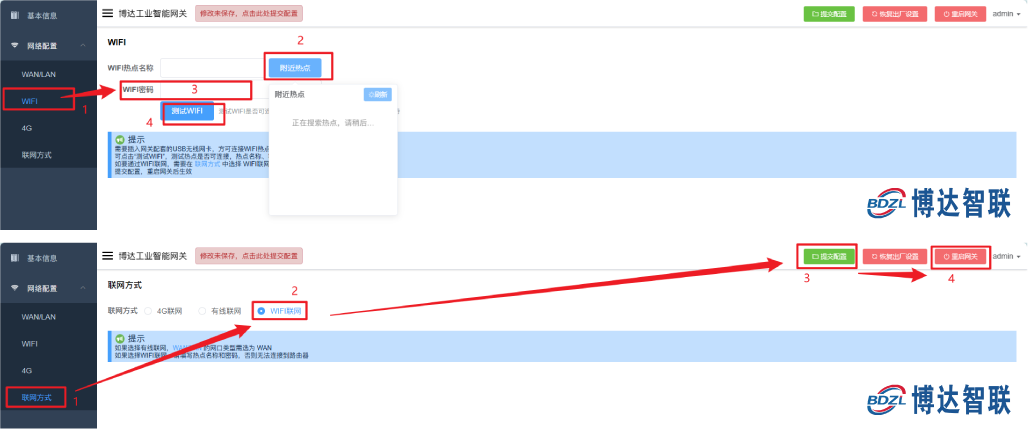

WIFI联网：

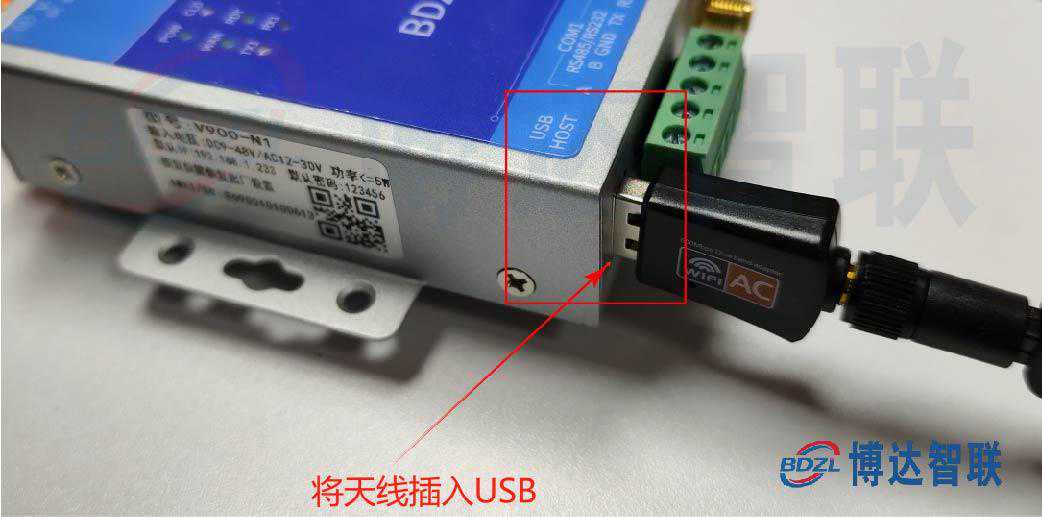

将WIFI天线插入网关的USB口进行连接

直接搜寻附近热点选择连接后输入密码；

在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

将网线连接至电脑

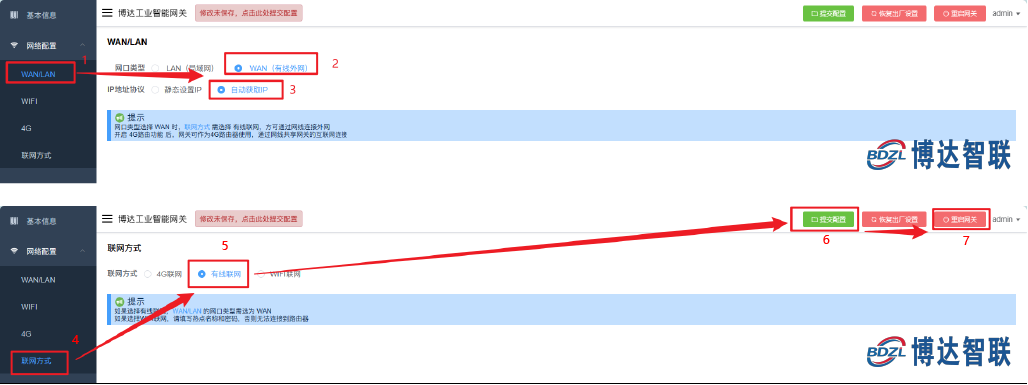

网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；

在联网方式中选择有线联网，提交配置后重启网关即可

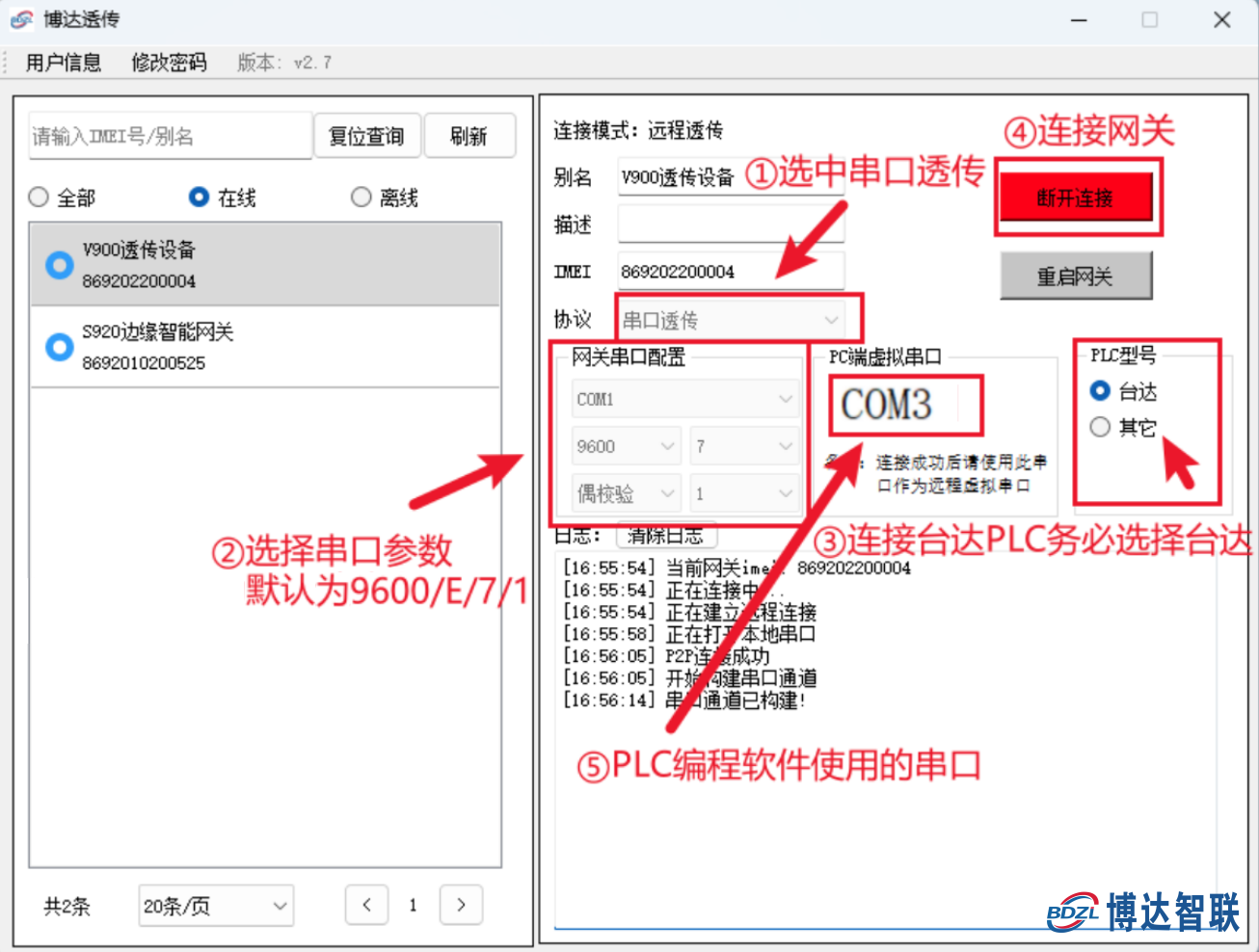

第三步远程透传配置工具步骤

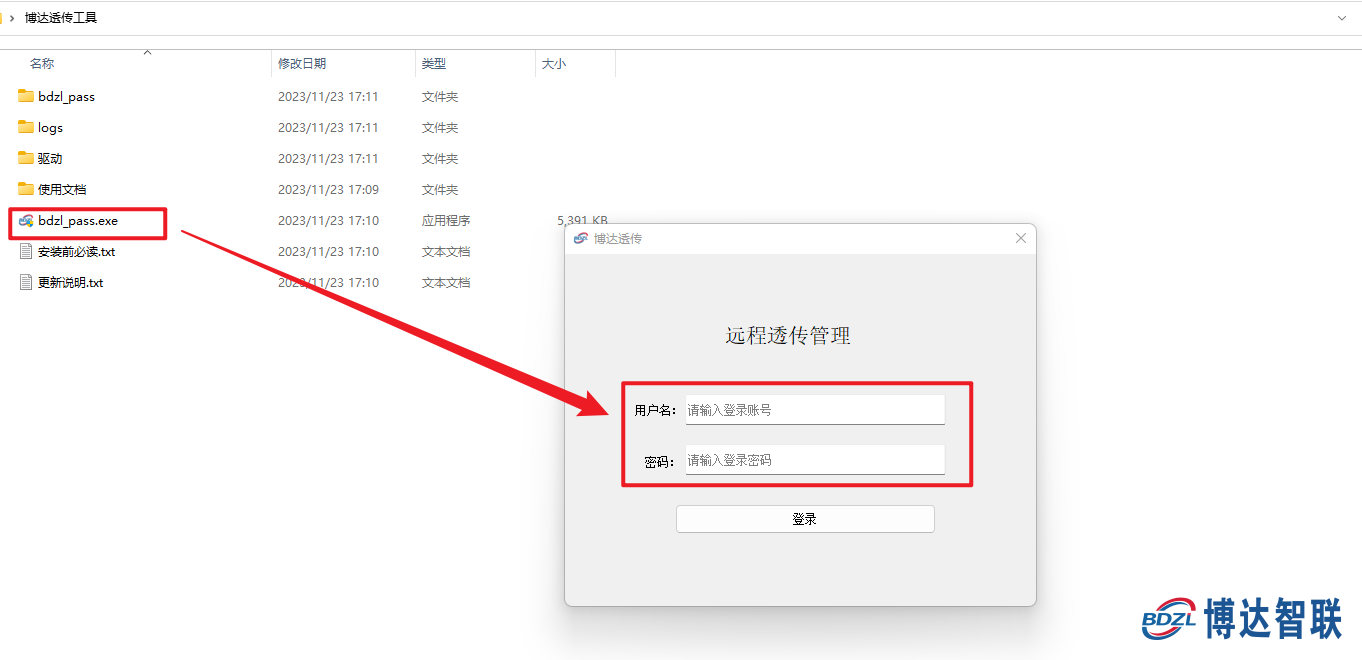

双击打开远程透传工具，输入厂家提供的账号密码进行登录

第四步PLC编程软件配置步骤

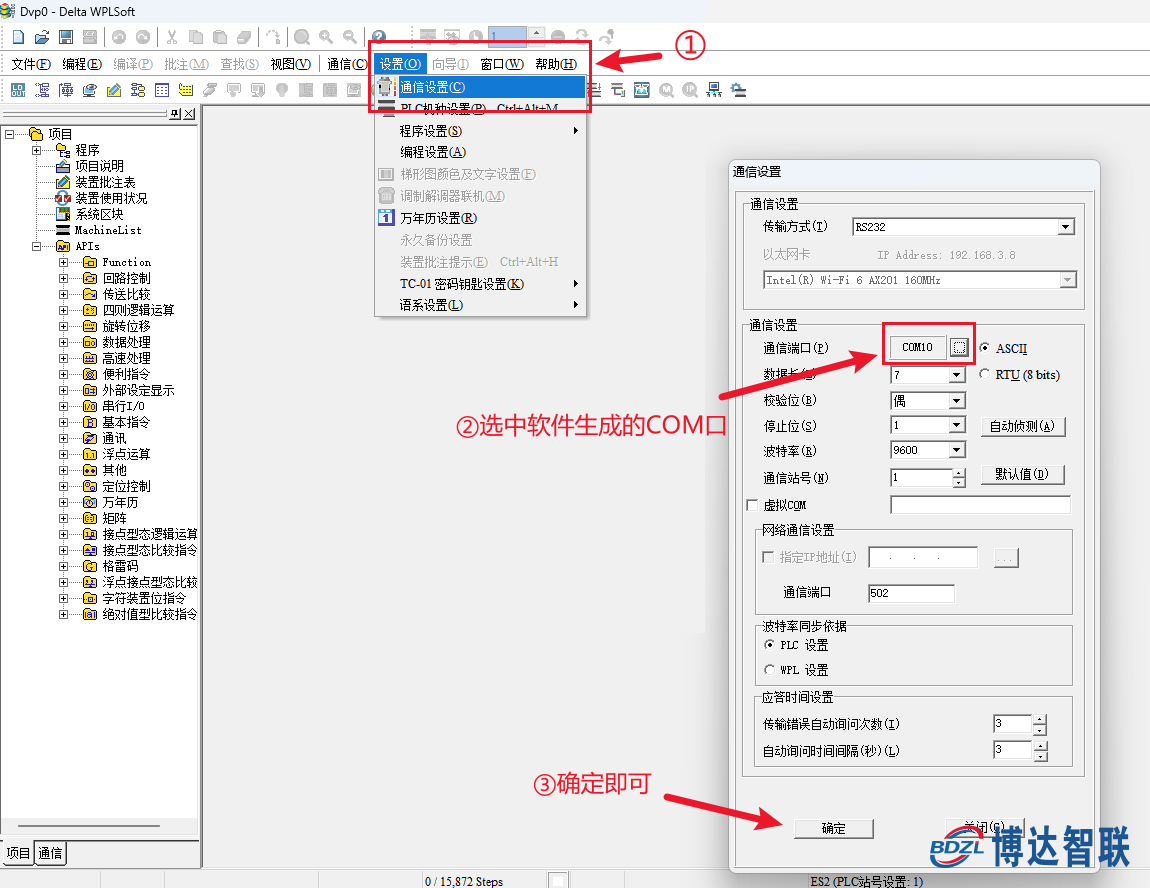

电脑下载并打开WPLSoftPLC编程软件；
