1、新建博途项目（演示所用软件版本TIAPortalV16）

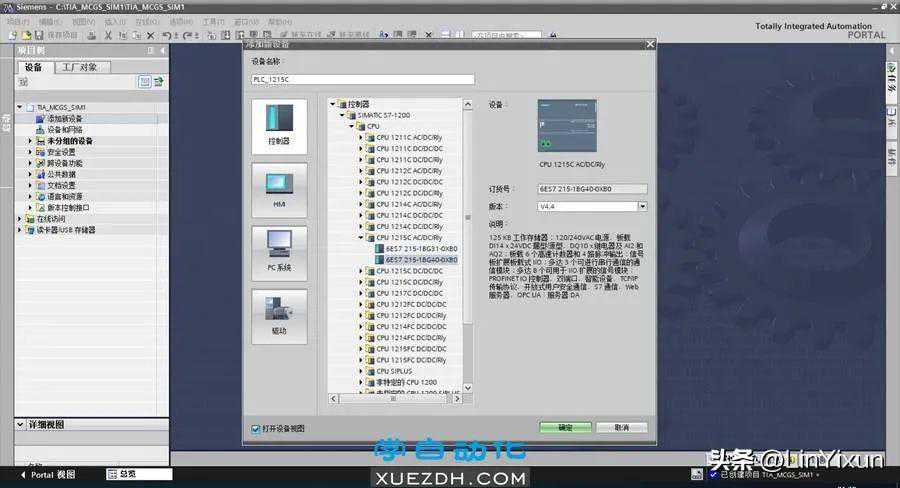

2、添加新设备CPU1215CAC/DC/RLY

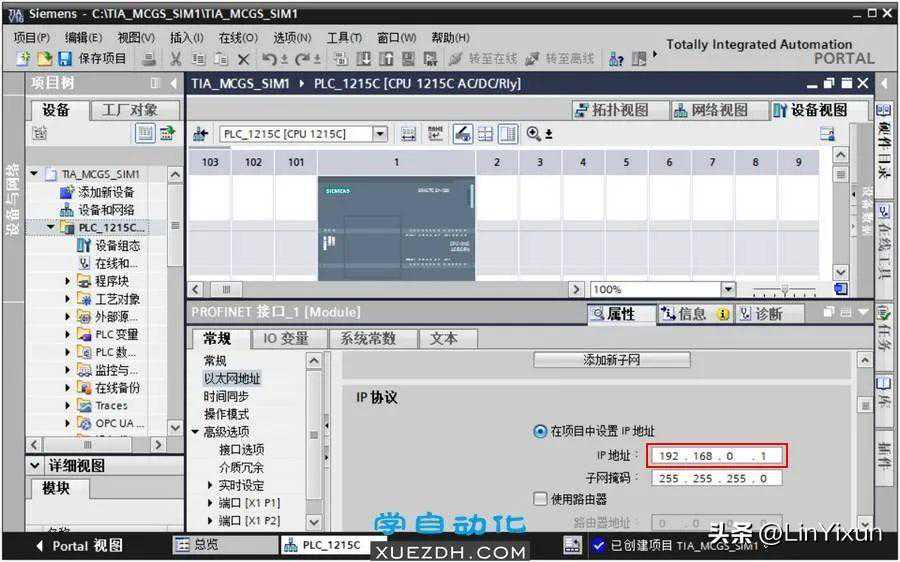

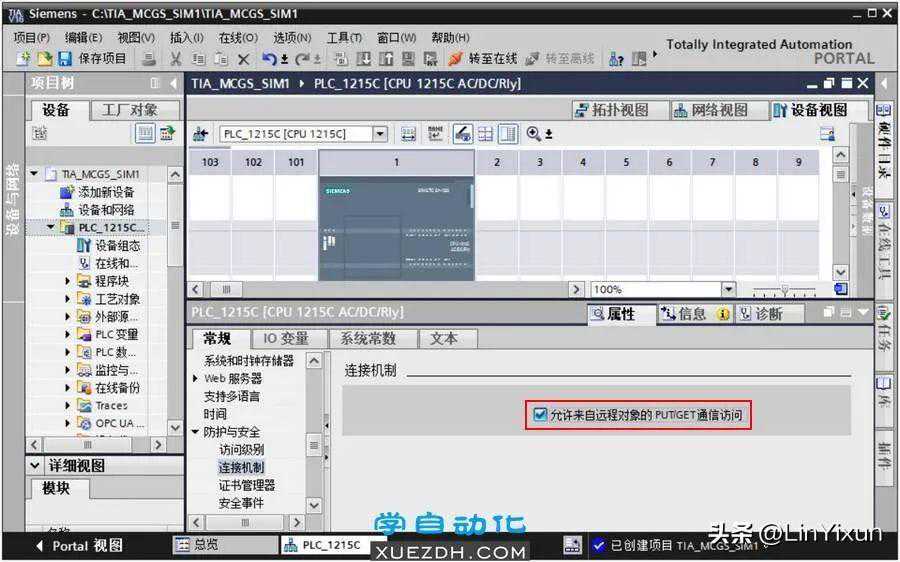

3、CPU属性设置。设置PLC的IP地址；并勾选“允许来自远程的PUT/GET通信访问”。

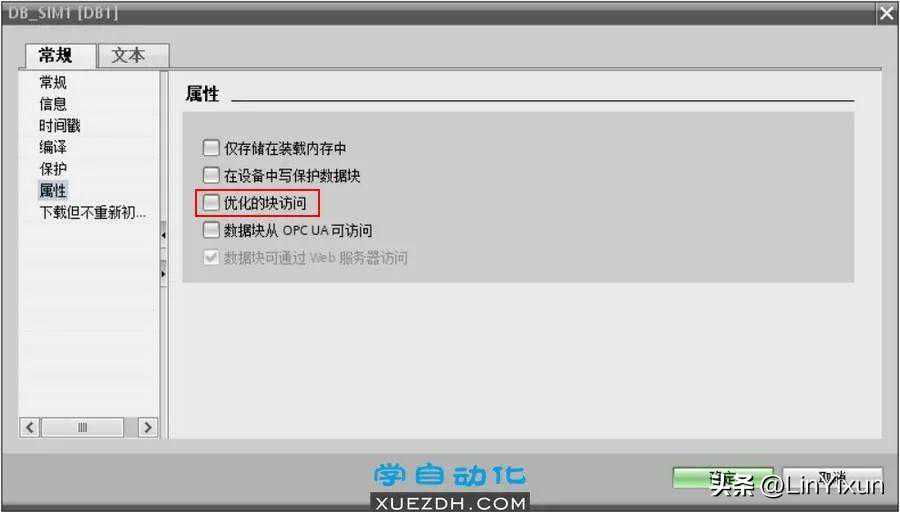

4、添加数据块DB1，DB块属性选项，取消“优化的块访问”

5、启动S7-PLCSIM仿真运行，并监控数据块DB1。

二

昆仑通态MCGS触摸屏组态

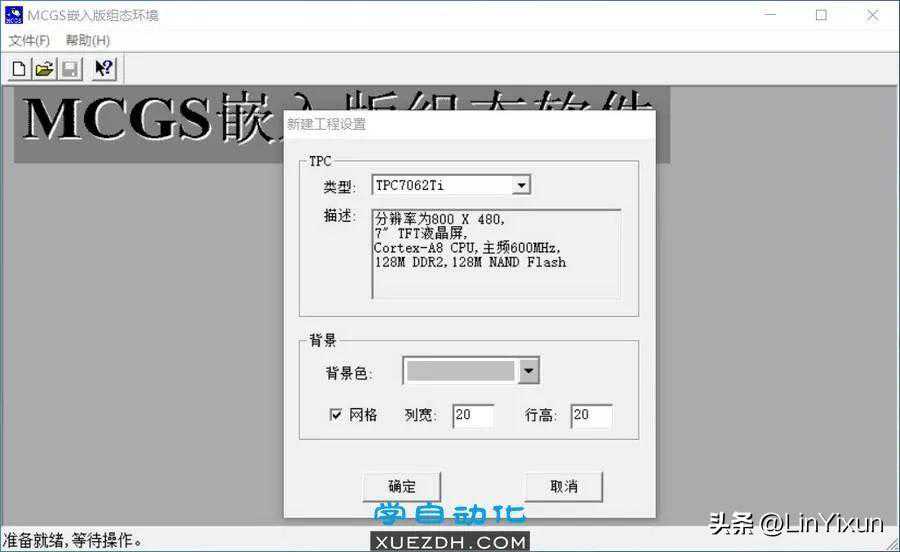

6、新建昆仑通态MCGS工程

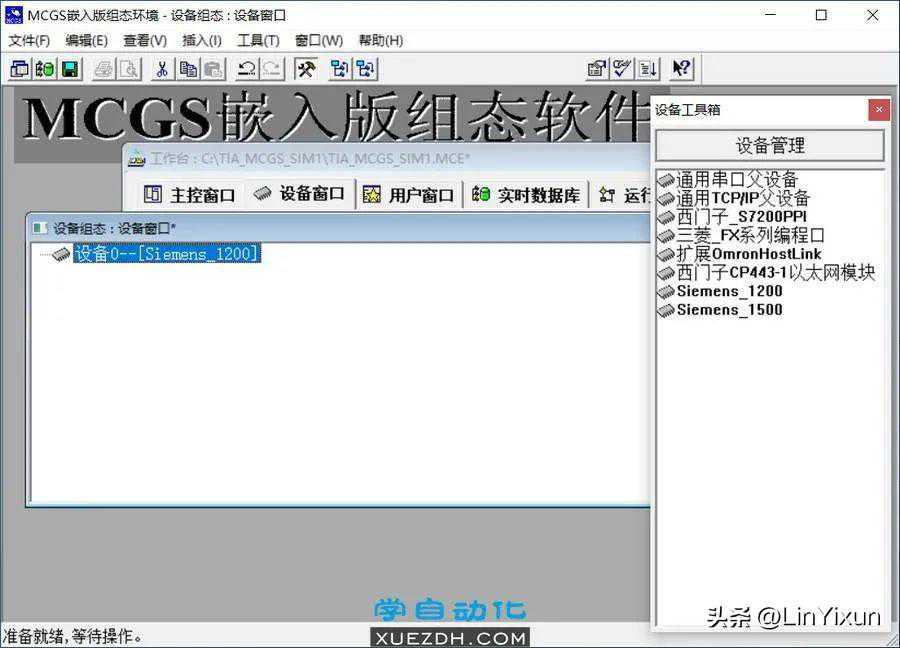

7、在设备组态：设备窗口添加设备Siemens_1200

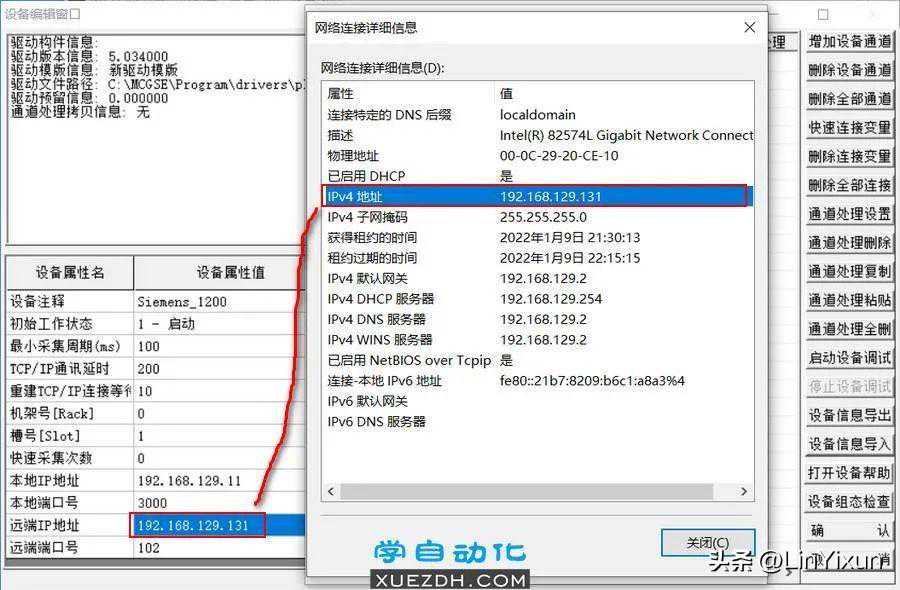

8、在设备编辑窗口，编辑设备属性值。设置远端IP地址：192.168.129.131（即为本机IP地址），本地IP地址：192.168.129.11（MCGS仿真触摸屏IP地址），需要与本机IP相同网段！其他属性值保持默认即可。

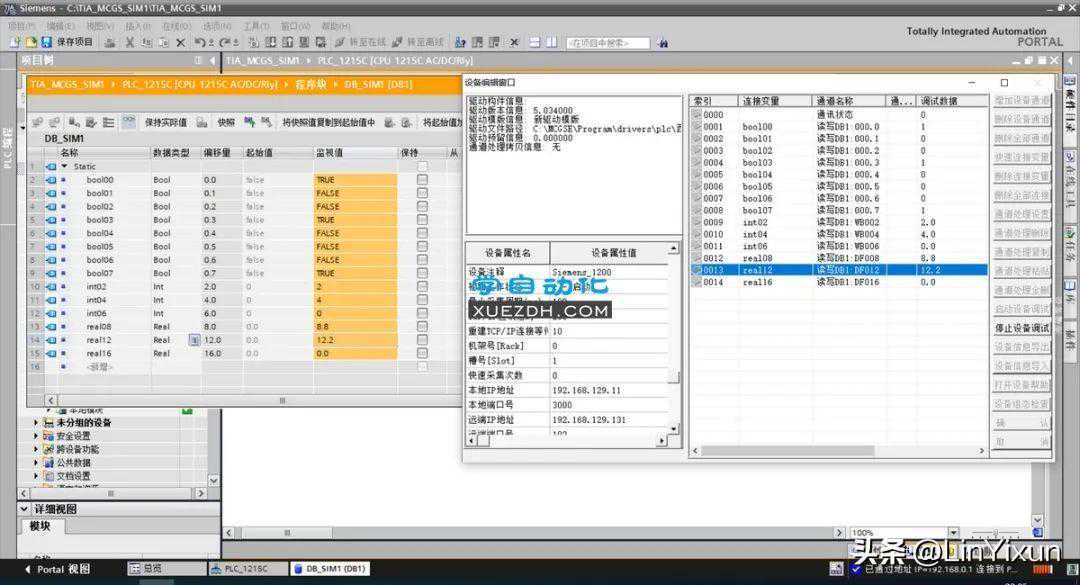

属性设置完成后，增加设备通道，设置变量。

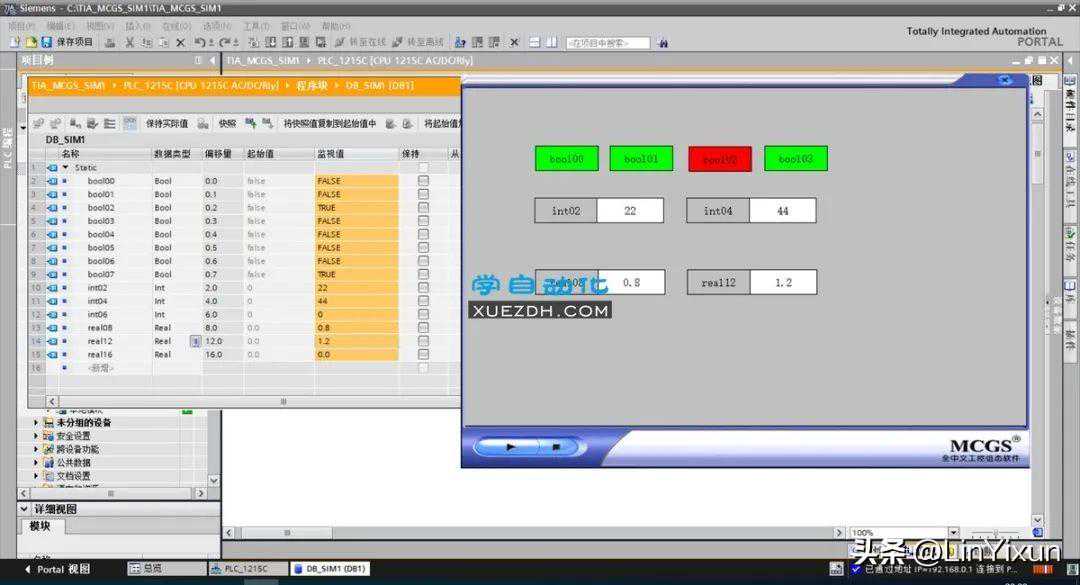

9、新建用户窗口组态画面

三

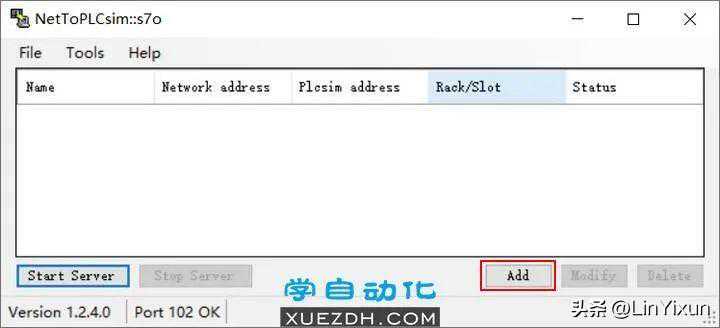

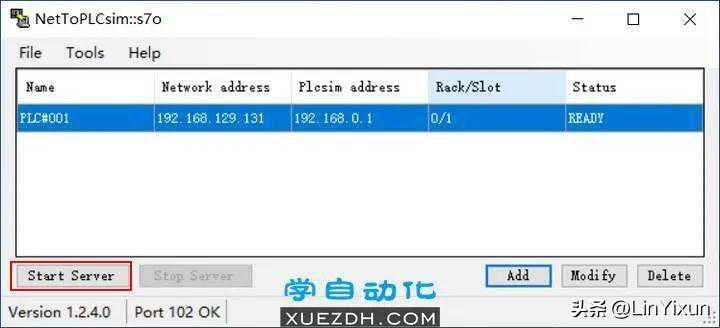

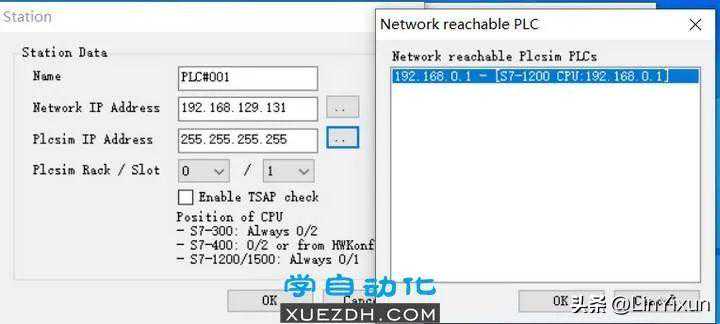

NerToPLCSim通讯仿真

文中Nettoplcsim软件、PLC程序、MCGS组态例程下载
