通常我们使用变频器都是通过端子来控制（如上篇文章是最常用的控制方式），那为什么又要用通讯的方式来控制呢，因为接线少，施工量小，自然故障率也就小很多，而且还看起来那么神秘！

今天就和大家分享一下ABB变频器的ACS550的DP通讯控制方法（510同理），首先说明下为什么用DP通讯。1，我们所接触的西门子控制器（S7-300,S7-400等）居多，所以DP通讯较普遍；2，那为什么不用西门子的变频器啊，同一家还好匹配，统一性还好，那是因为业主的要求（业主谁管那个，熟悉那个用哪个，谁和你说理，谁和你讲设计），所以就出现了ABB变频器DP通讯到西门子PLC的案例。

下面举例说明：

ACS550基于DP通讯的控制设计实例：

一、现场总线PLC配置及组态：

GCD文件安装

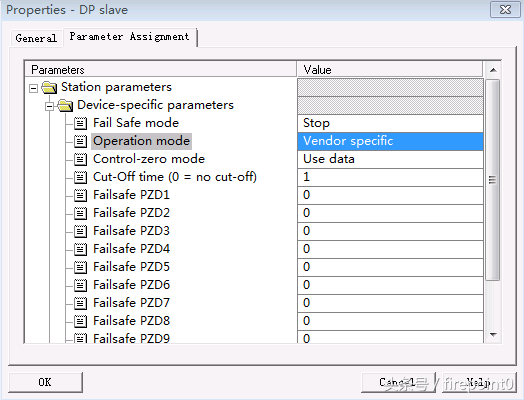

第二步：选择operationmode（选择Vorspecific，也就是ABBDrives），如图：

变频器组态属性设置

第三部：设置PPO类型，波特率和站点地址。

PPO设置

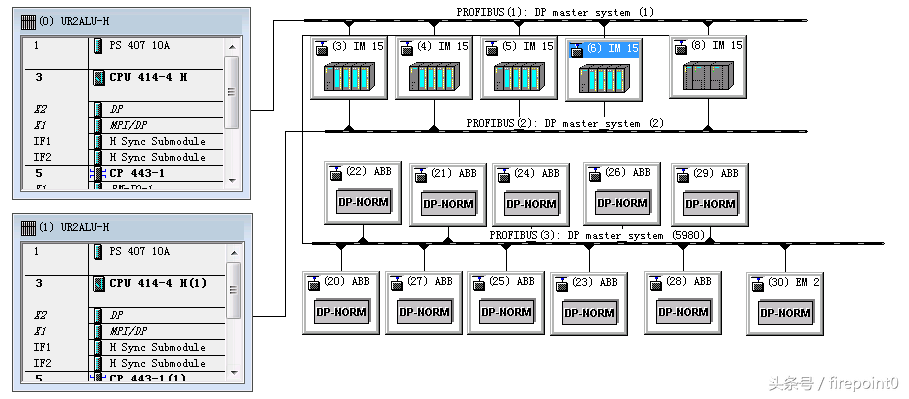

第四部，硬件组态完成。

第五步，从从站读取信息并把信息写入从站，在PLC主程序FC中调用两个系统功能块SFC14和SFC15来读写这些数据，实现到变频器的通信控制，并在PLC程序中建立一个数据块，用于变频器的数据通信。可以通过控制字来实现传动设备的控制。

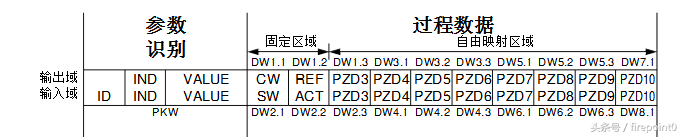

第六步：地址的分配，输出区REF是控制字，ACT为状态字，PD3~PZD10分别分为输入区域和输出区域，可分配相应的参数，如电流、电压、速度、频率等，详见下面参数讲解，地址分配如图：

二，变频器参数设置：

9901（语言选择）=1（中文）

9902（应用宏选择）=1（标准宏）

9905（电机额定电压）=电机名牌数据

9906（电机额定电流）=电机名牌数据

9907（电机额定功率）=电机名牌数据

9908（电机额定转速）=电机名牌数据

9802（通讯协议选择）=4（4=外部总线适配器，即增加的RPBA模块）

5101（通讯协议）=1（通讯协议值为PROFIBUS-DP）；

51.02（变频器地址）；一般初始化后无需修改，需要验证，必须与PLC硬件的地址一样，否则无法建立通讯连接。

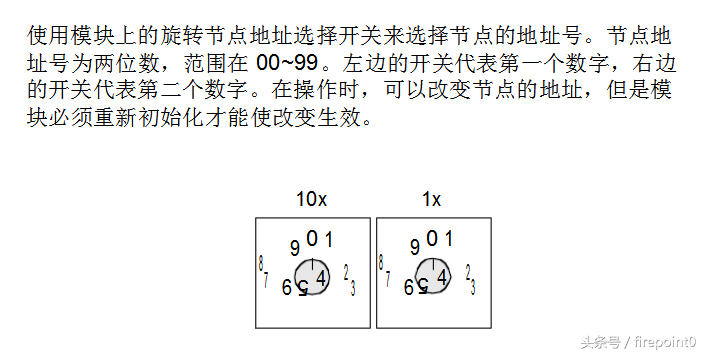

拨码地址见图：

51.03（波特率）=1500（通讯速率值为1500）；

51.04（PPOtype）=PPO2（通讯协议改为PPO2）；与PLC硬件的地址一样，否则无法建立通讯连接。

51.05（PZD3OUT）=1202（速度给定，也可选择频率给定、百分比给定等）

51.07（PZD4OUT）=默认，我一般只用一个给定值，即51.05，当然也可设置其他；

……

1001（外部命令）=10（COMM通讯，启/停和方向信号来自现场总线控制字）

1103（给定值1选择）=8（COMM，给定值来自串行通讯）

1402（继电器2输出）=2（运行-变频器运行时继电器动作，对应端子接线图RO2）

1403（继电器3输出）=4（故障-变频器故障时继电器动作，对应端子接线图RO3）

1601（运行允许）=7（允许运行信号来自总线命令字，命令字1中的位6是允许运行信号）

1604（故障复位选择）=8（定义现场总线作为复位信号，命令字1中的位4是复位信号）

其他也可设加减速时间，最大和最小幅值等，视需要情况而定。

至此所有配置设置完毕，即可调试试运行。
