WINCC建立变量有两种方式：1、直接建立（需要有具体的绝对地址）。2、AS符号加载（博图程序中的DB块属性中选择了“优化的块访问”时不能看出具体绝对地址）。在带有优化访问功能的块变量声明中，仅包含数据元素的符号名称。系统将自动优化并管理地址。这将提高CPU的性能并同时有效防止来自诸如SIMATICHMI的访问错误。

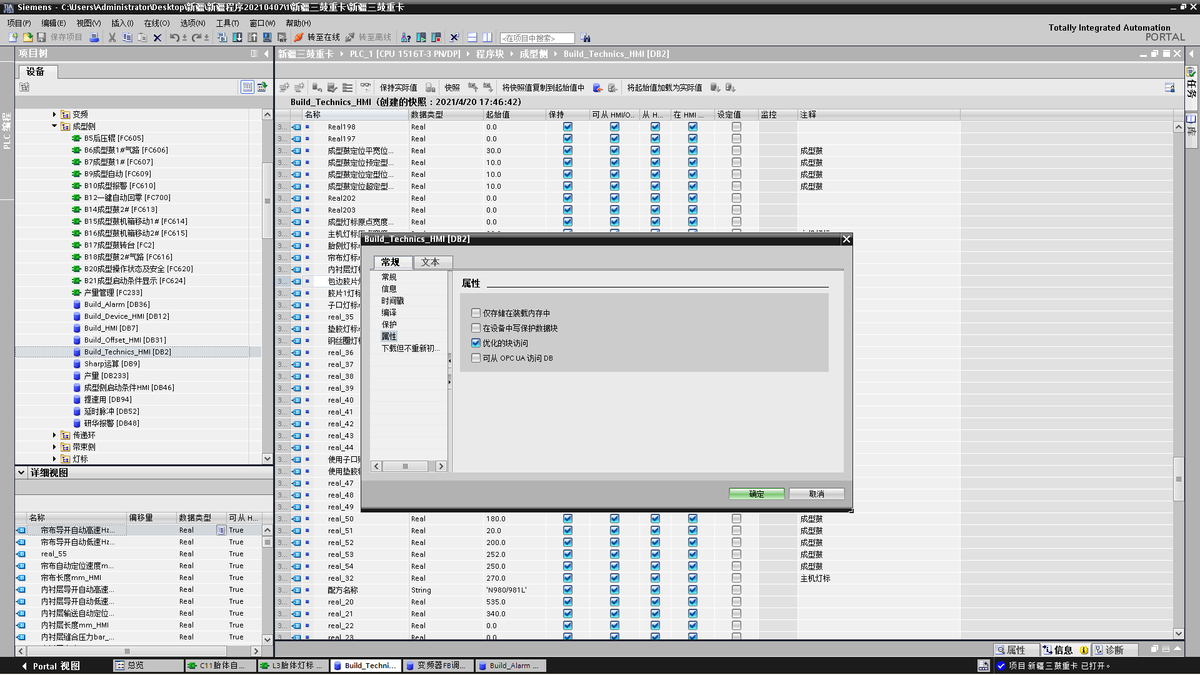

DB块是否选则优化的区别

没有选择“优化的块访问”可以看到有一组“偏移量”，可根据偏移量知道物理地址，在WINCC中完成变量的建立。

选择“优化的块访问”则无法使用偏移量，无法直接建立WINCC变量。

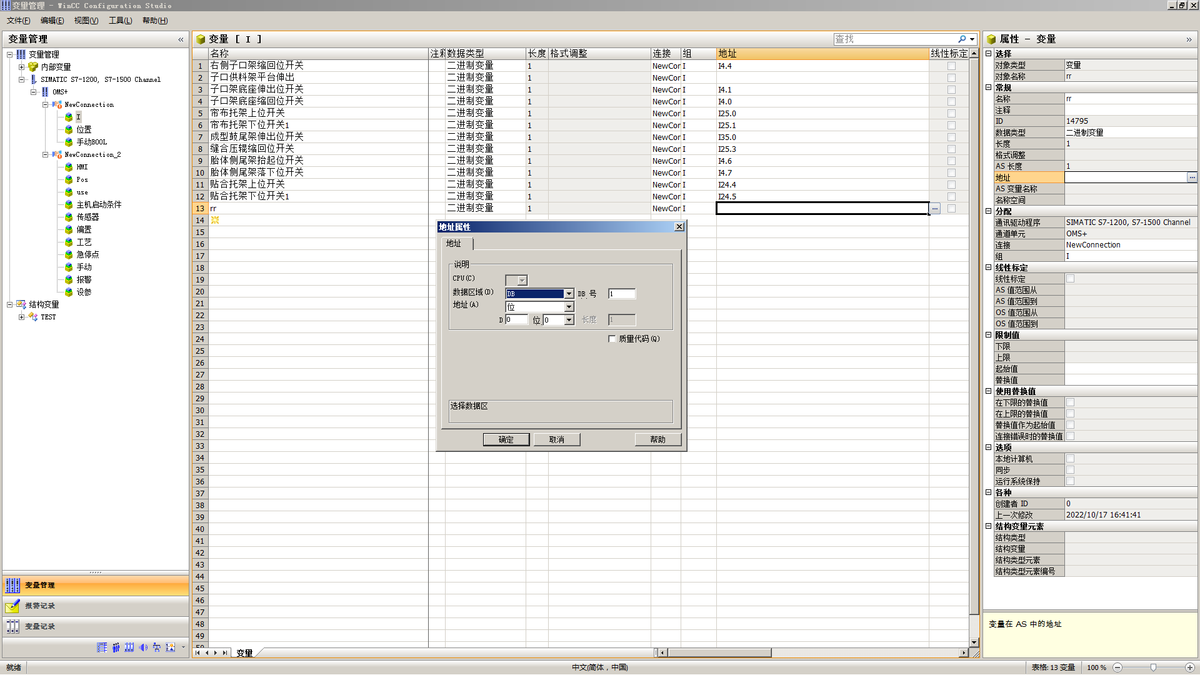

有绝对地址的wincc变量建立

无绝对地址的wincc变量建立，AS符号加载

1、首先保证WINCC与PLC连接正常，下图标红处显示√

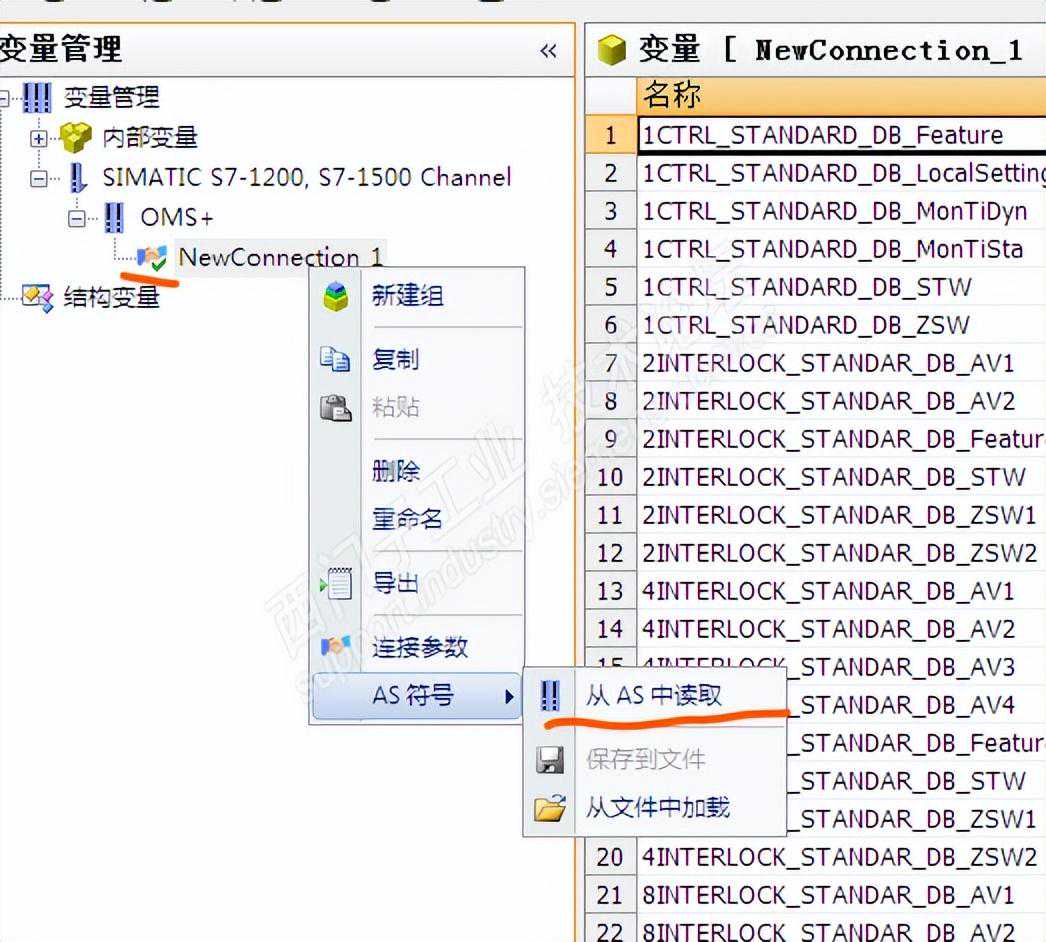

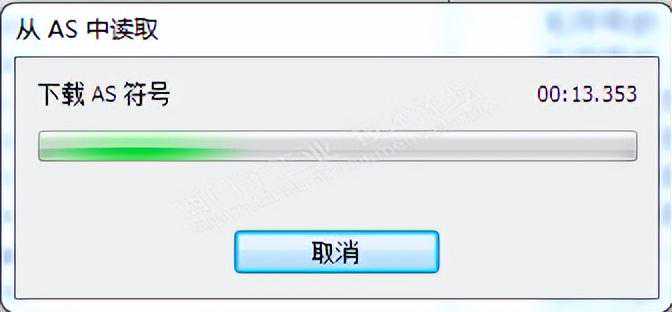

选中所用连接，右键-AS符号-从AS中读取。

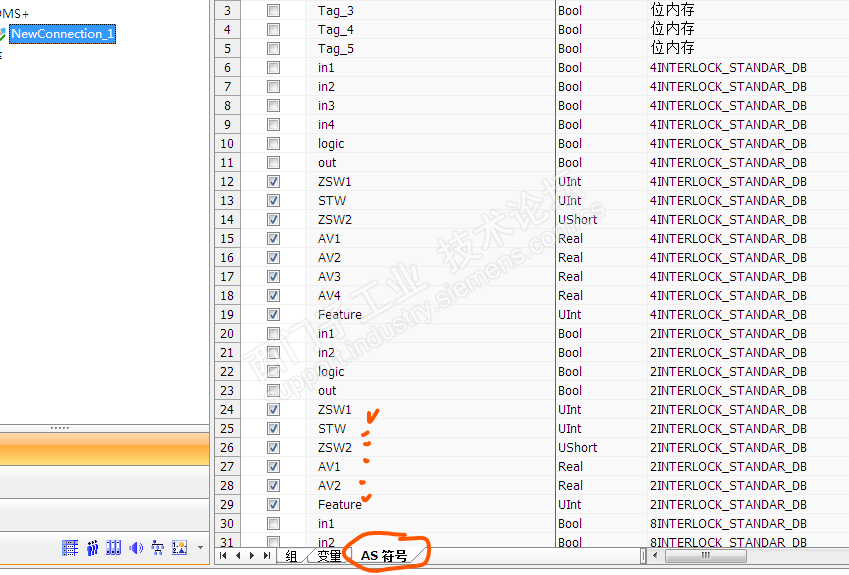

可以看出多了一项AS符号，选中我们需要建立WINCC变量的符号。

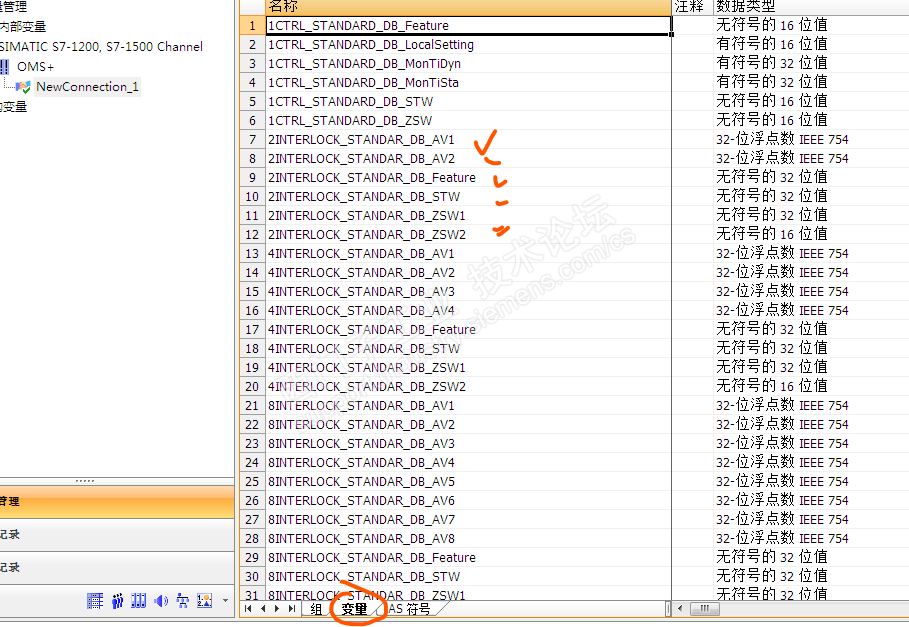

在“变量”中可以看到，变量已加载到WINCC中。
