1、通讯线制作

2、触摸屏设置

接口类型：RS-4852W，COM:COM19600，N,8，1，如图：

3、PLC设置

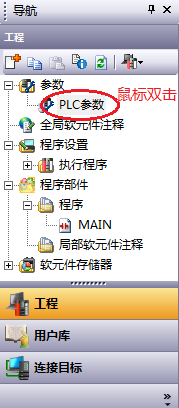

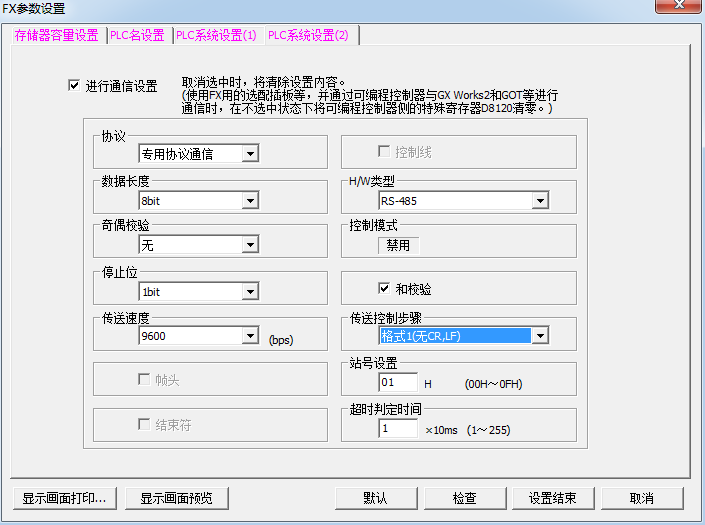

新建一个FX1N系列PLC文件，在导航栏中双击“PLC参数”，出现FX参数设置界面，在“PLC系统设置（2）”中设置通信参数，设置参数应与触摸屏中参数保持一致，设置如图：

为了保证通讯成功，连接PLC，PLC的RUN/STOP开关打到STOP位置,对PLC内存执行一次清除PLC内存，再把设置下载到PLC内，PLC执行一次断电重启，这样就通讯成功了。
