我们首先搭建一套测试设备，设备硬件配置如下：

2套S7-300系统由PS307电源、CPU314C-2DP、CPU314C-2PTP、CP343-1、CP343-1IT、PC、CP5611、STEP7组成，PLC系统概貌如下图：

如下将向您一步一步展示如何实现2套S7-300之间的以太网通讯：

第一步：打开SIMATICManager，根据我们系统的硬件组成，进行系统的硬件组态，如图：

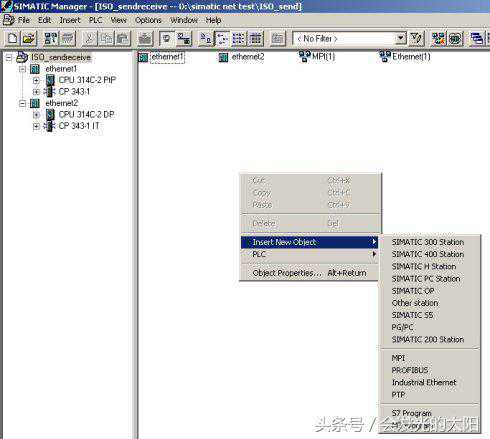

插入2个S7300的站，进行硬件组态：

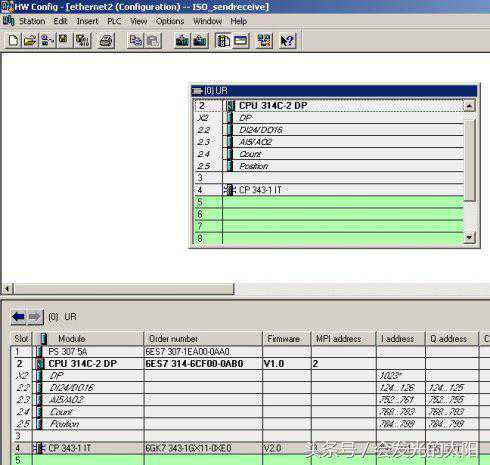

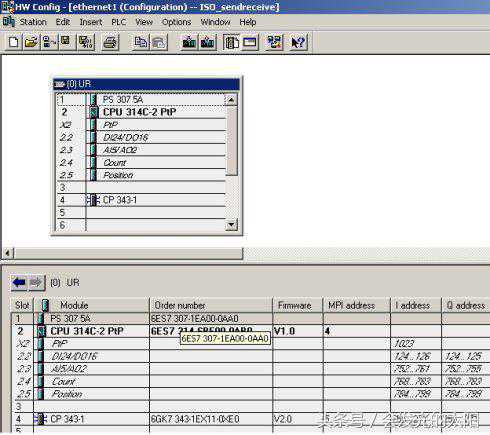

分别组态2个系统的硬件模块：

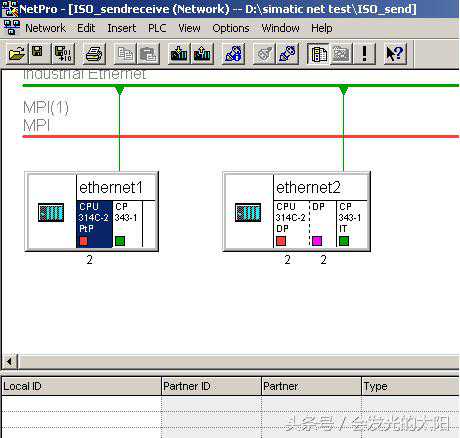

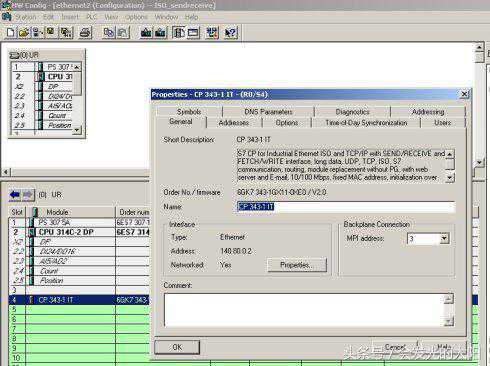

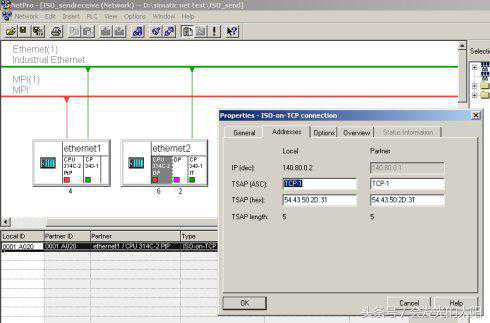

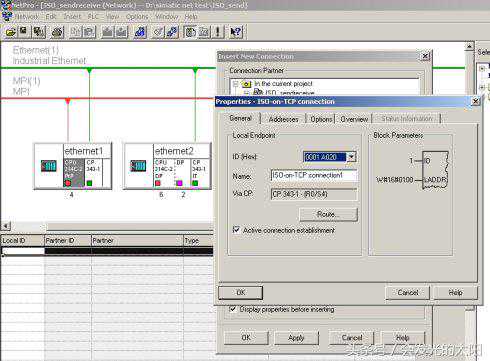

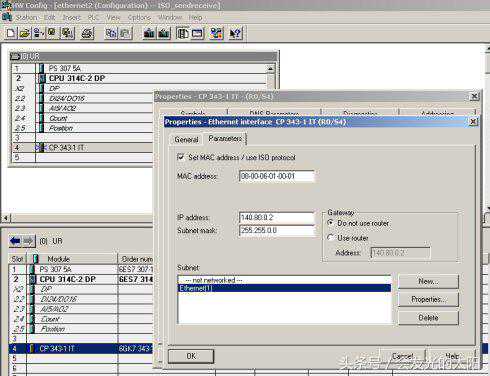

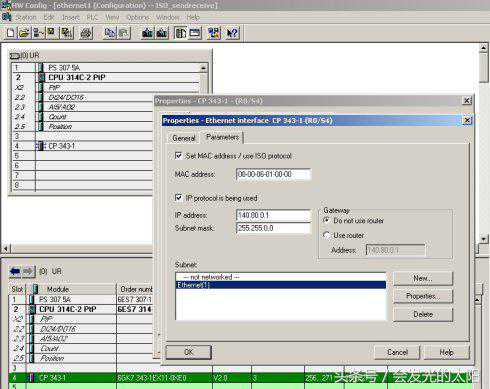

设置CP343-1、CP343-IT模块的参数，建立一个以太网，MPI、IP地址：

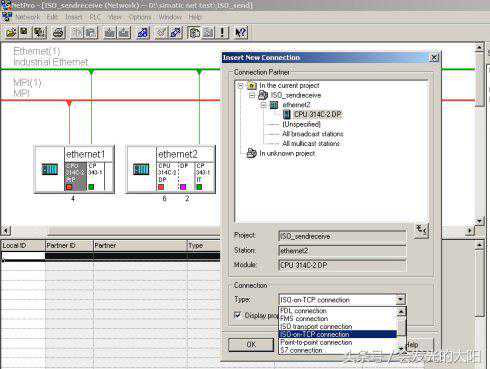

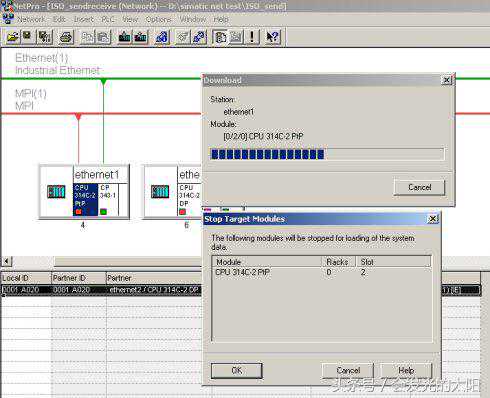

当2套系统之间的链接建立完成后，用鼠标选中图标中的CPU，分别进行下载，这里略去CPU314C-2DP的下载图示：

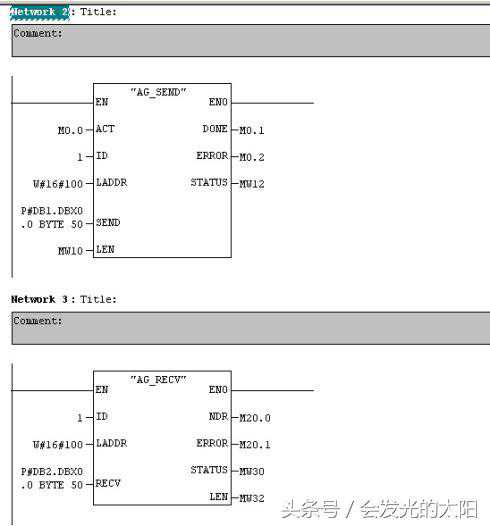

到此为止，系统的硬件组态和网络配置已经完成。下面进行系统的软件编制，在SIMATICManager界面中，分别在CPU314C-2PTP、CPU314C-2DP中插入OB35定时中断程序块和数据块DB1，DB2，并在两个OB35中调用FC5（AG_S）和FC6（AG_Recv）程序块，如下图：

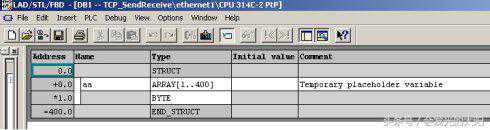

创建DB1、DB2数据块，如下图：

2套控制程序已经编制完成，分别下载到CPU当中，将CPU状态切换至运行状态，就可以实现S7-300之间的以太网通讯了。

如下界面说明了将CPU314C-2DP的DB1中的数据发送到CPU314C-2PTP的DB2中的监视界面：

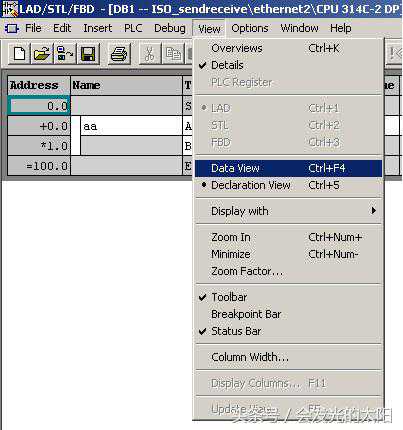

a．选择DataView，切换到数据监视状态：

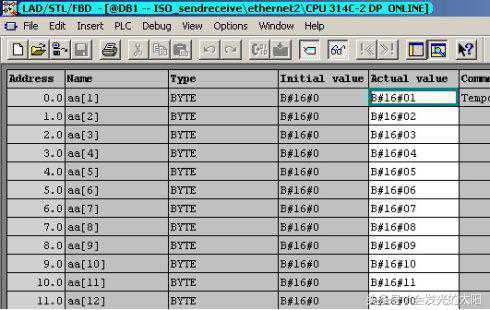

b．CPU314C-2DP的DB1中发送出去的数据：

c．CPU314C-2PTP的DB2中接收到的数据
