我们都知道要实现中断功能，首先要向PLC发出中断请求信号，而发出中断信号的设备就称为中断源。

FX5UPLC有四种中断源，包括输入中断、高速比较一致中断、内部定时器中断、来自模块的中断。

今天就给大家讲一下这几种类型的中断的使用和案例。

PLC、电工、变频器、制造业技术人才分享交流！

一、输入中断

输入中断是硬件信号中断，输入中断指针对应输入软元件X，当外部输入信号接通时，会立刻执行对应指针的中断程序。输入中断常用于外部紧急事件的处理，如报警。下面利用输入中断做急停报警功能。

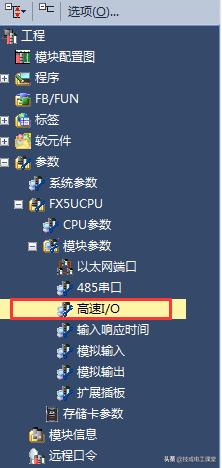

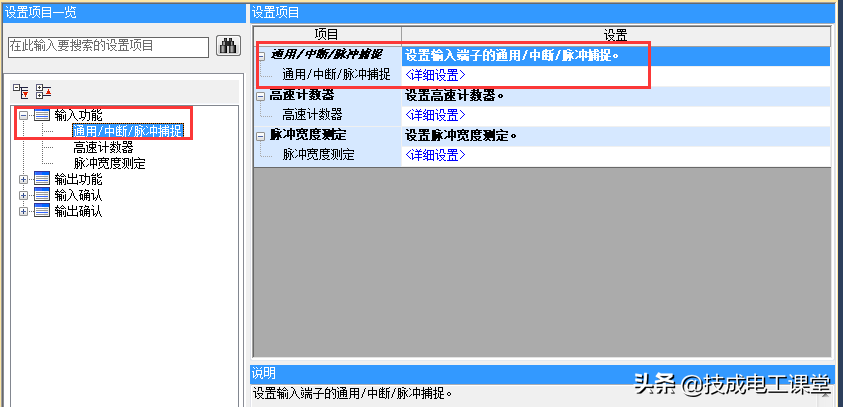

第一步：进行中断参数设置

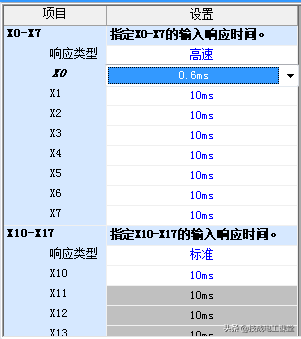

第二步：输入响应时间的设置

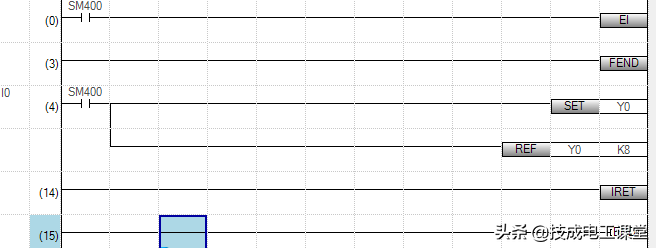

第三步：编写程序

二、高速比较一致中断

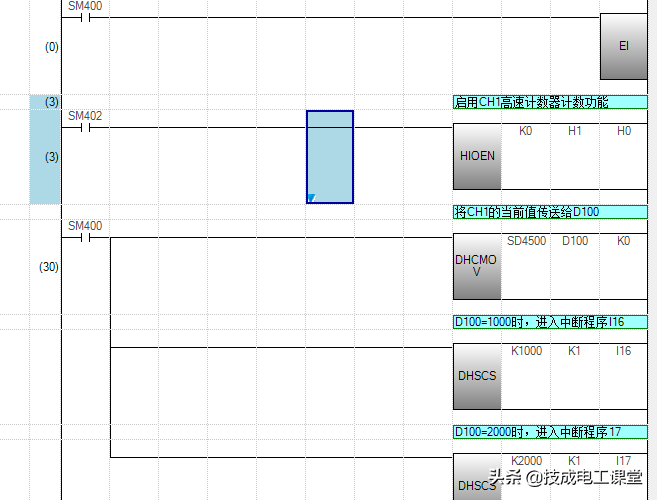

高速比较一致中断是属于软件中断，必须与高速计数器指令DHSCS一起使用。当高速计数器的当前值与设定值相同时，执行指定的中断程序。高速比较一致中断常用于高速的定位控制、速度测量等。

三、内部定时器中断

内部定时器中断是按一定时间自动进行的中断，其间隔时间可以设置，不受扫描周期的影响。常用于扫描时间较长又需及时处理数据的场合，比如外部开关输入的刷新、模拟量输入的定时采样、模拟量输出的定时刷新等。

第一步：设置中断时间

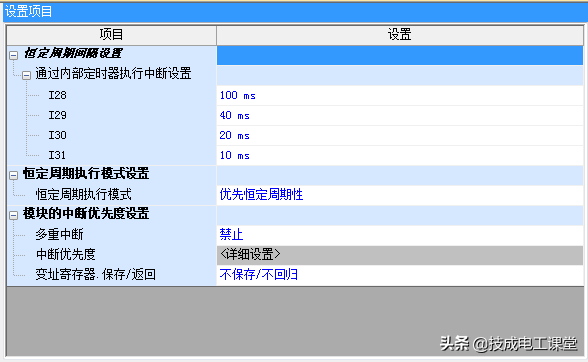

依次打开FX5UCPU-CPU参数，找到中断设置，恒定周期间隔设置。

然后在里面将指针的时间间隔进行修改即可。

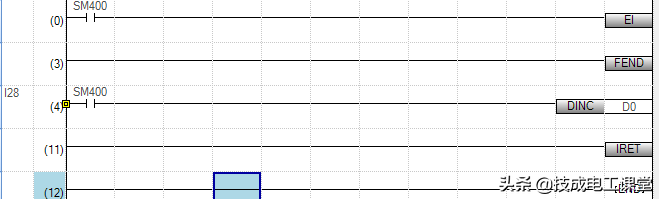

第二步：编写程序

以上就是三菱FX5UPLC中断的使用，可以跟FX3U等其他系列PLC对比一下，就会发现FX5UPLC在编写程序之前需要进行一些参数的设置，而FX3U等其他系列是使用对应的指针已经固定好了一些功能参数了，不需要设置参数，这也是它们的区别。（技成培训原创，作者：蔡慧荥，未经授权不得转载，违者必究！）
