1GSD文件介绍

GSD文件是一种设备描述文件，一般以“*.GSD”或“*.GSE”为后缀。它描述了设备的功能参数，用来将不同厂家支持PROFIBUS产品集成在一起。另外在工程开发中有时候由于开发人员不同，要用两个独立的STEP7项目来实现同一个PROFIBUS网络通讯，此时需要借助GSD文件的方法来实现。

2GSD文件的导入方法

下面以CPU314C-2DP为例，说明一下GSD文件的导入步骤：

首先从西门子网站上下载相关产品的GSD文件，下面是SIMATIC系列产品的GSD文件下载链接：113652

选择相关产品并下载到本地硬盘中。

图1GSD文件下载界面

打开SIMATICManager，进入硬件组态界面，选择菜单栏的“Options”-“InstallGSDFile…”，如图2所示。

图2安装GSD文件

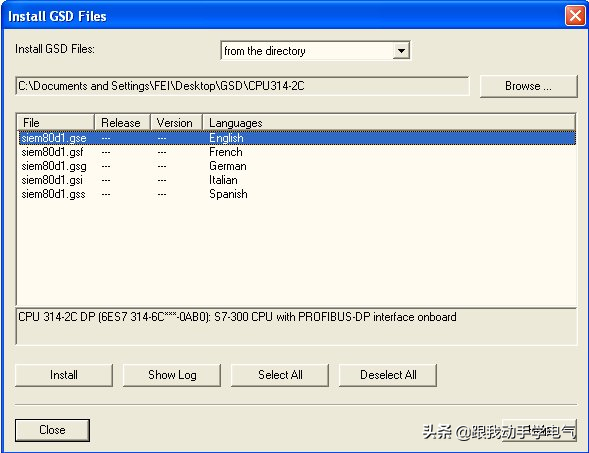

图3选择安装GSD文件

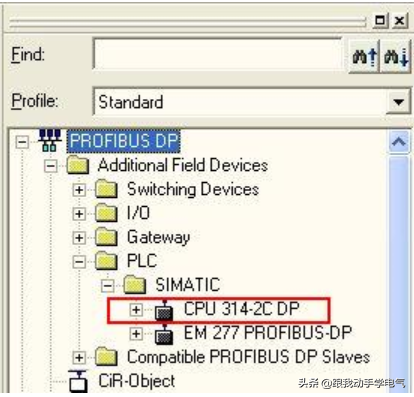

安装完成后可以在下面的路径中找到CPU314C-2DP，如图4：

图4硬件目录中的保存路径

3CP342-5做主站采用GSD方法实现PROFIBUSDP通信

3.1网络拓扑介绍

PROFIBUSDP主站由CPU314+CP342-5组成，其中CP342-5做主站。

PROFIBUSDP从站由CPU314C-2DP组成，集成的DP接口做从站。

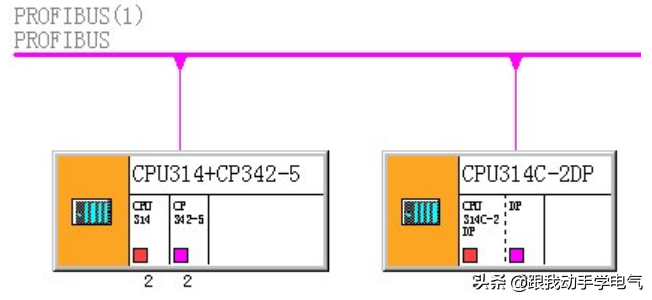

网络拓扑图如下：

图5网络拓扑图

3.2从站组态

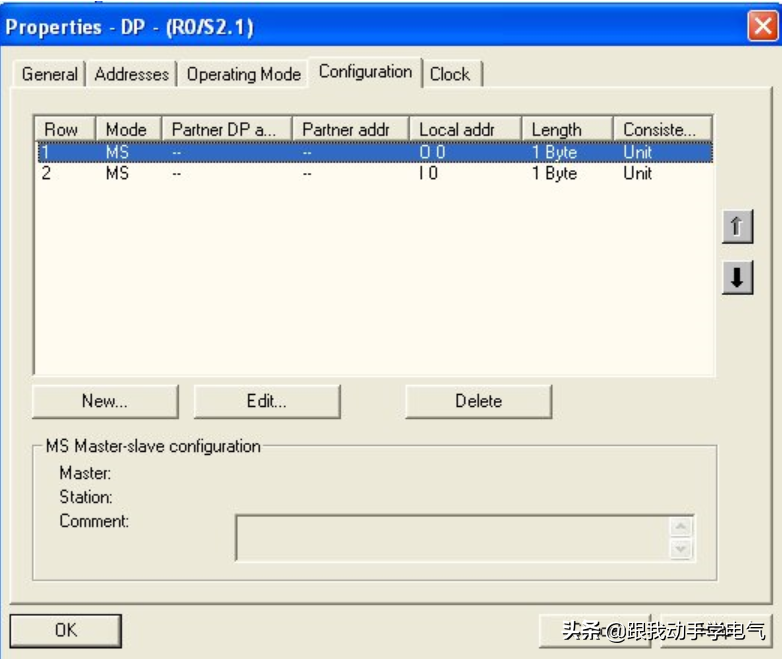

首先插入SIMATICS7-300站，添加CPU314-2DP，双击DP接口，分配一个PROFIBUS地址，然后在“OperatingMode”中选择“DPsalve”模式，进入“Configuration”标签页，新建两行通信接口区，如图6所示：

图6从站通信接口区

注意：上述从站组态的通信接口区和主站导入的GSD从站的通信接口区在顺序、长度和一致性上要保持一致。

3.3主站组态及编程

3.3.1主站组态

首先插入SIMATICS7-300站，添加CPU314以及CP342-5，然后双击CP342-5，将“OperatingMode”设置为“DPMaster”。新建一条PROFIBUS网络。然后从硬件目录中选择CPU314C-2DPGSD文件（路径参照图4），添加到新建的PROFIBUS网络中，为其分配PROFIBUS地址，该地址要与前文的从站地址一致。

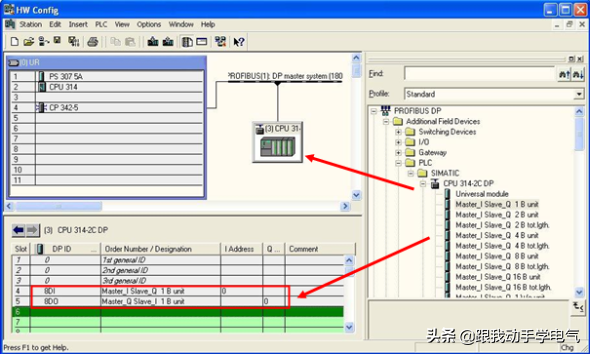

然后组态CPU314C-2DP从站对应的通信接口区。本文在硬件目录中CPU314C-2DPGSD文件下方选择了“Master_ISlave_Q1Bunit”和“Master_QSlave_I1Bunit”，和从站组态时通信接口区保持一致，如图7所示。

图7主站组态

3.3.2主站编程

由于CP342-5提供的是虚拟地址映射区，所以需要分别调用FC1（DP_SEND）和FC2（DP_RECV）来实现数据访问。如图8和图9所示。

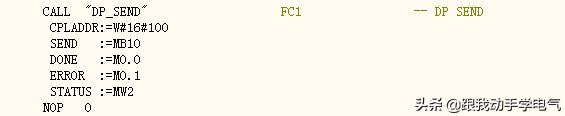

图8发送程序

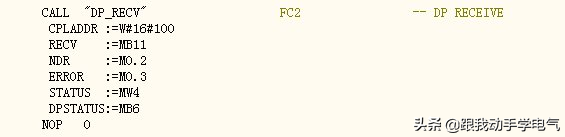

图9接收程序

如图7所示，主站侧在组态CPU314C-2DPGSD从站时，第一行通信接口区选择了“Master_ISlave_Q1Bunit”，“Master_I”对应主站的IB0。参照图6可知“Slave_Q”对应从站的QB0，表示数据由从站的QB0发送到主站的IB0。又由于CP342-5通过调用FC2，将IB0读取的数据保存在MB11，所以数据由从站的QB0经过主站的IB0，最终保存在MB11。同理可分析第二行通信接口区“Master_QSlave_I1Bunit”。综上所述，主站和从站通信接口的对应关系，如表1：

表1主站和从站通信接口区对应表
