在工厂里，触摸屏往往位于程控室内，作为控制多个不同位置PLC的主站设备。因为触摸屏和plc所处位置距离较为分散，重新铺设电缆线工期长，成本高，故采用无线方式解决触摸屏与PLC之间的通讯问题。

接下来，我们就来详细说说威纶通触摸屏与三菱FX3UPLC基于三菱专用协议下的无线通信实现方法。其中，威纶通触摸屏作为主站，两台三菱FX3UPLC（485BD扩展）作为从站，并采用无线通讯终端DTD435MC作为实现无线通讯的硬件设备。

无线网络图▼

测试设备与参数

●三菱PLC型号：FX3U×2台

●触摸屏型号：TK6071IQ×1台

●PLC扩展：FX3U-485BD×2块

●无线通讯终端：DTD435MC-V96×3块

●触摸屏数据线：触摸屏专用Rs485数据线×1根

●主从关系：1主2从

●通讯协议：三菱专用协议

●通讯接口：Rs485接口（两线制）

●供电：9-24VDC

●传输距离：100米，500米，1KM，3KM，20KM

■主要特征:

◆直接代替有线RS485方案，实现无线组网通讯；

◆全数字无线加密方式，保证数据安全可靠；

◆支持标准串口协议：ModbusRTU协议、N:N协议

接线方式

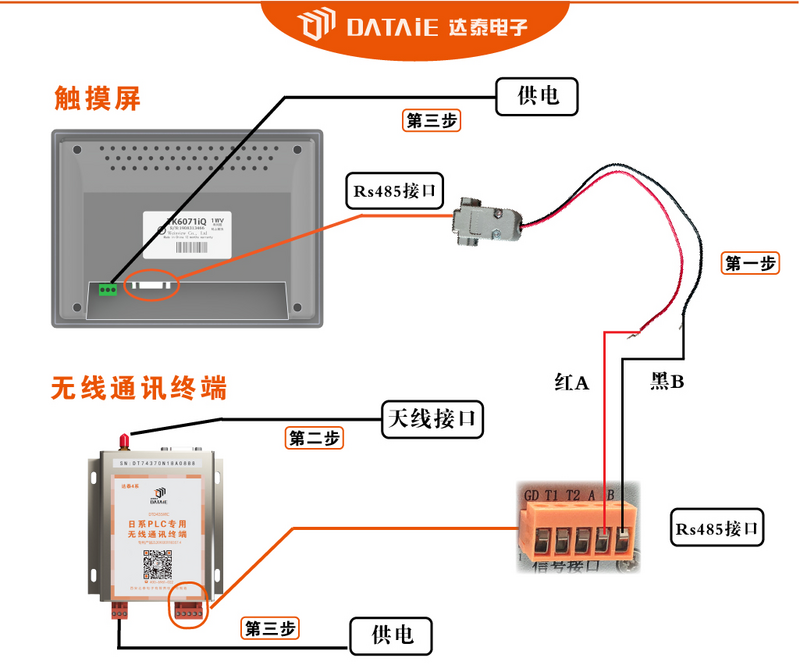

1.触摸屏与达泰无线设备的接线

第一步：将触摸屏专用Rs485数据线红色导线与DTD435MC的A端口相连接；将触摸屏专用Rs485数据线黑色导线与DTD435MC的B端口相连接

第二步：给无线通讯终端接入天线

第三步：全部接线结束后，分别给触摸屏与无线通讯终端供电

2.PLC与达泰无线设备的接线

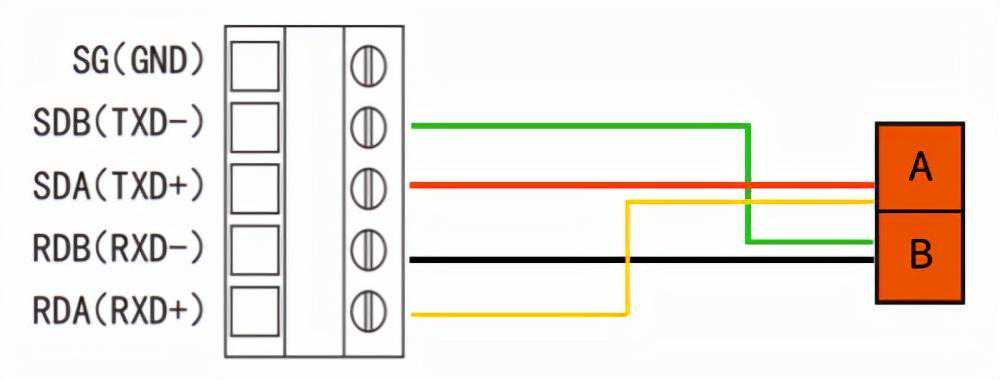

FX3U通讯口使用485BD模块，因为FX3U-485BD口是四线制的，所以需要将RDA和SDA短接接入A（485+,CN2-4），再将RDB和SDB短接接入B（485-,CN2-5）。

威纶通触摸屏主站设置

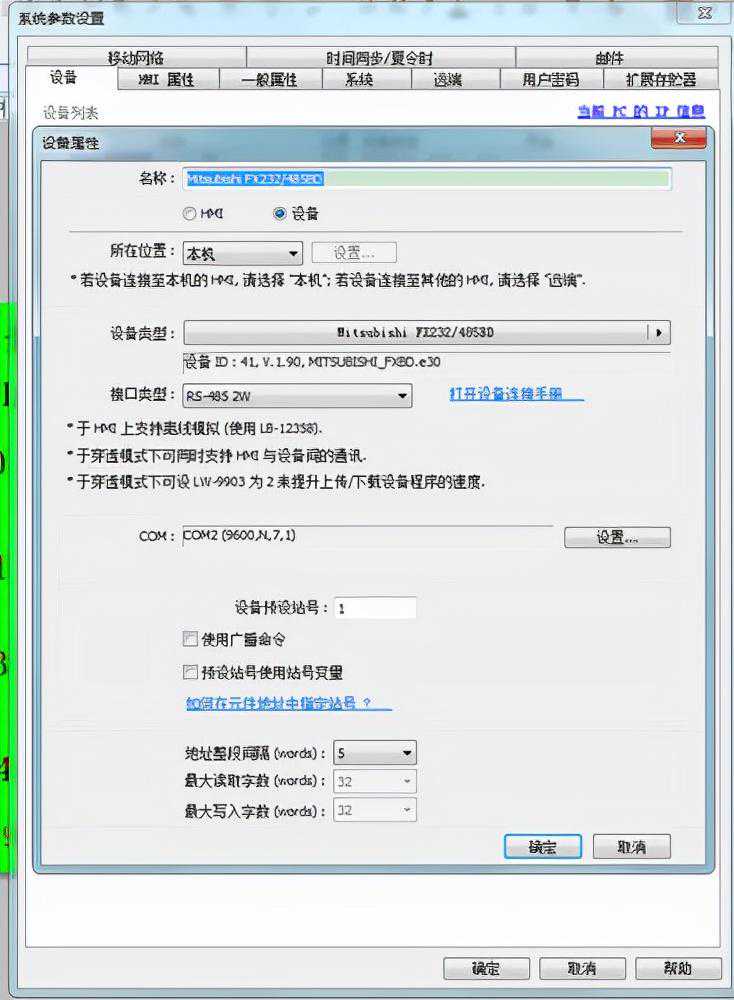

1.系统参数设置

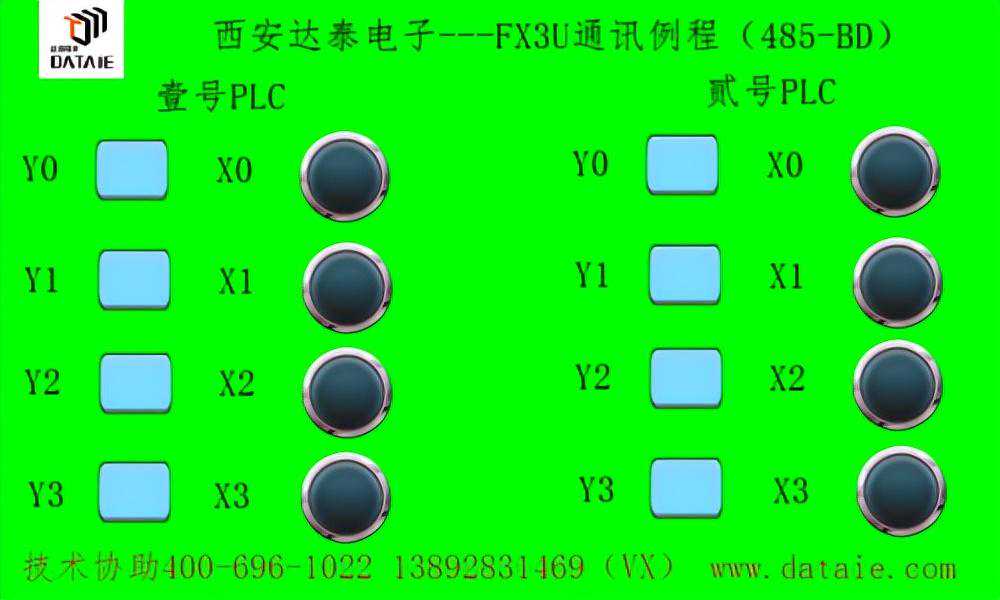

2.触摸屏画面制作

3.1号从站设置

4.2号从站设置

三菱PLC从站设置

1.PLC的设置

2.PLC站号的设备

3.将程序下载到PLC

无线通讯测试

威纶通触摸屏和FX3U分别接1块DTD435MC-V96

通过外部给1号站和2号站X点信号，看触摸屏对应的点是否有亮，如果点亮，表示通讯正常。

通过触摸屏上面的按钮给1号站和2号站Y点信号，看FX3U对应的Y点是否有亮，如果点亮，表示通讯正常。
