EG网关串口连接威纶通触摸屏应用案例
威纶通触摸屏广泛应于工业控制领域，是一款性能高，运行稳定的人机交互设备。此次我们要把威纶通的触摸屏通过Modbus-RTU协议连接EG系列网关，实现电脑Web页面和手机APP对威纶通触摸屏的远程数据采集和读取。本案例使用的是威纶通MT8101iE触摸屏。
一、准备工作
1.1我们需准备如下物品
威纶通MT8101iE触摸屏一台（或电脑仿真运行）。
USB转232数据线一条（如果电脑有串口可以免去此线）。

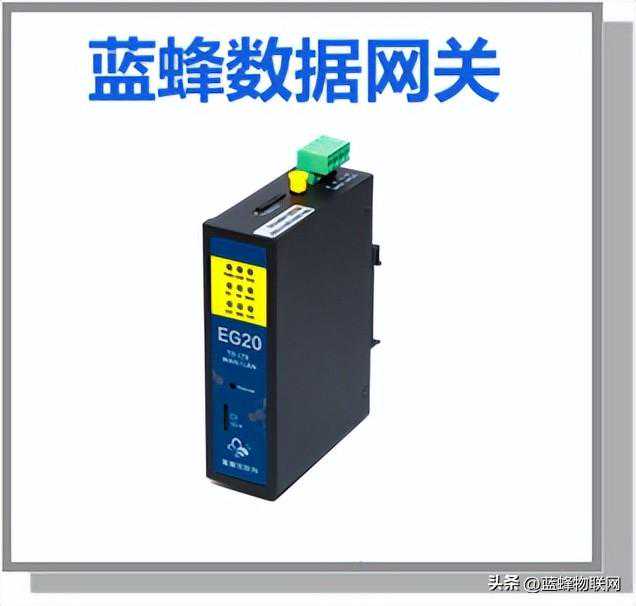

EG系列网关一台。天线和电源适配器（以下用EG20网关作为实例）。

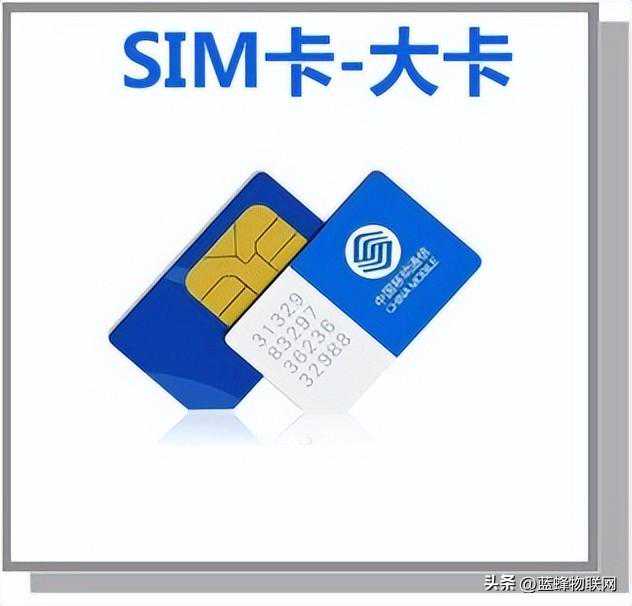

SIM卡一张，有流量，大卡（移动联通电信）。
DP9针母头一个。

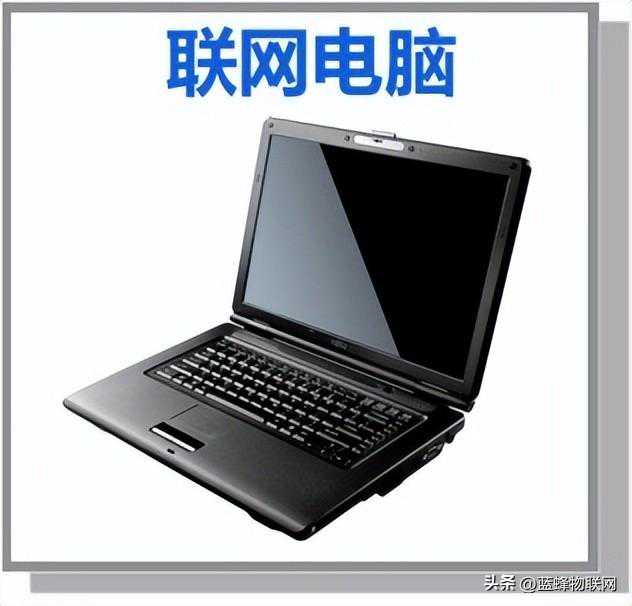

联网电脑一台。
电工工具、导线若干。
物料准备如下；
1.2EG系列网关准备工作
我们需要对网关（其他EG系列网关类似，以下均以EG20网关来介绍）连接天线、插上SIM卡（移动/联通/电信卡，大卡）或者使用能够上网的网线插入EG20的WAN口、连接12V或24V的电源适配器，使网关能够成功登录到平台。
1.3触摸屏准备工作

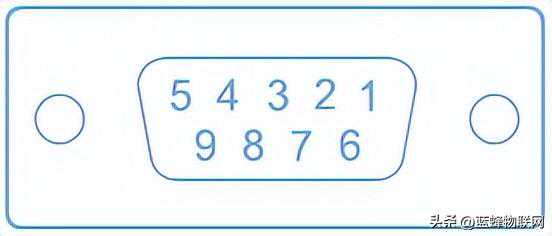

触摸屏连接24VDC电源，准备一颗9针串口头，用一个双绞线分别焊接的6和9引脚（威纶通触摸屏说明书有介绍，6和9引脚为485通讯口，其他型号如有变化，以威纶通说明书为准）。

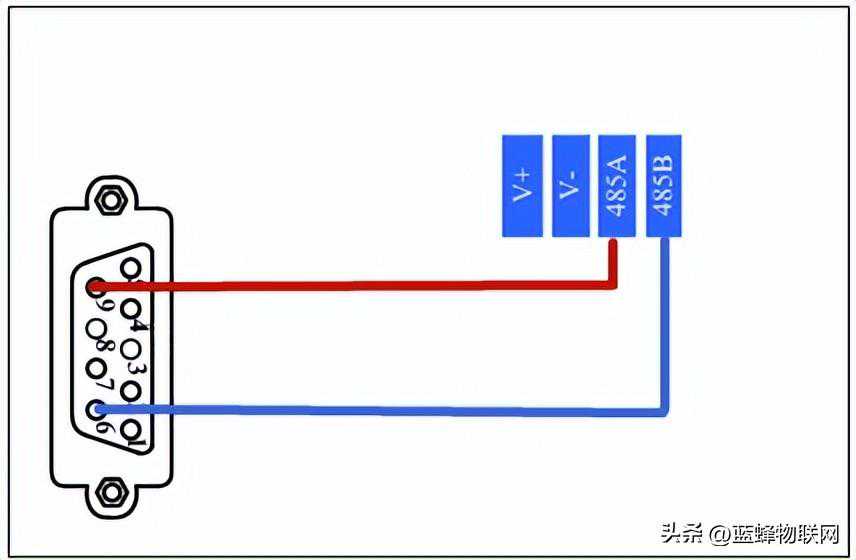

将触摸屏接好485通讯线，连接到EG系列网关端子上，触摸屏串口引脚9对应EG20网关的485A端子，引脚6对应EG20网关的485B端子。如下图的所示。
接口
PIN
引脚定义
COM2
1
RS485B
2
RS485A
COM3
6
RS485B
9
RS485A

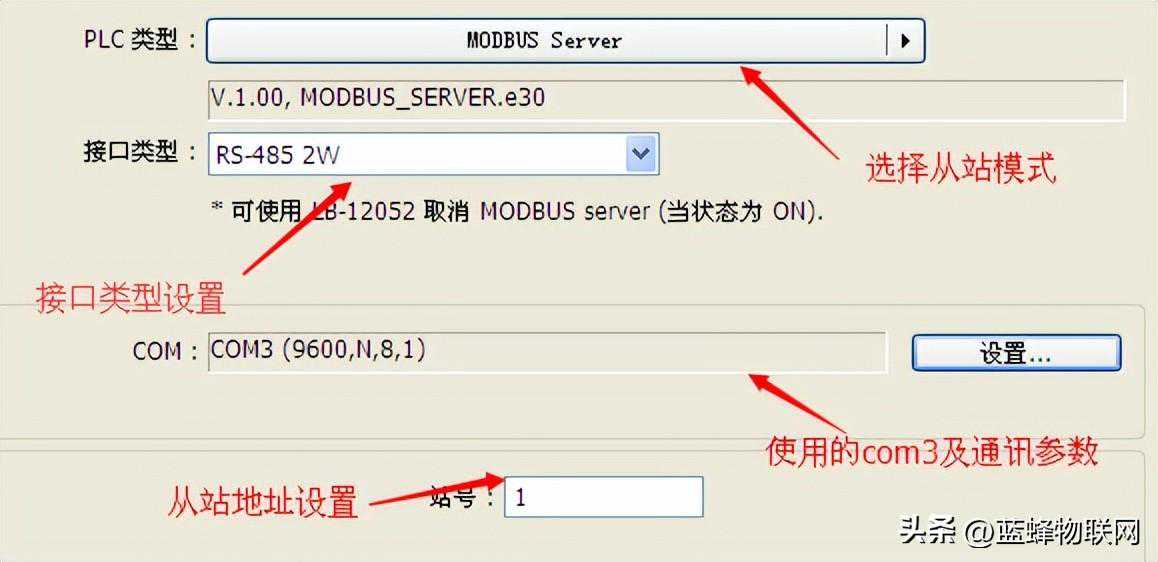

二、触摸屏从站创建

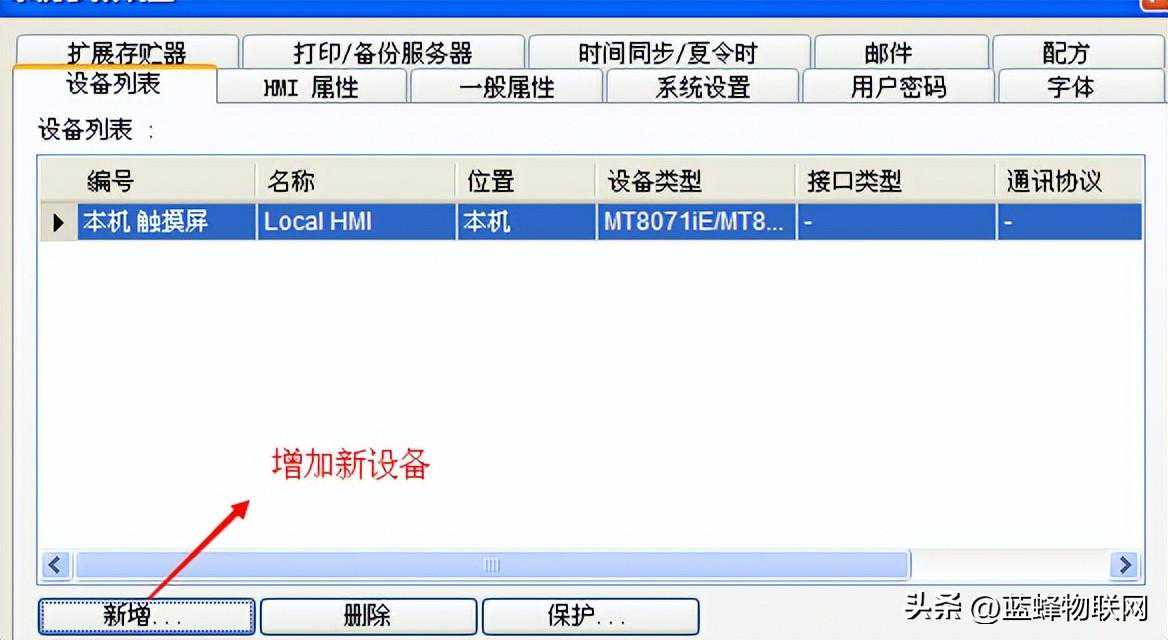

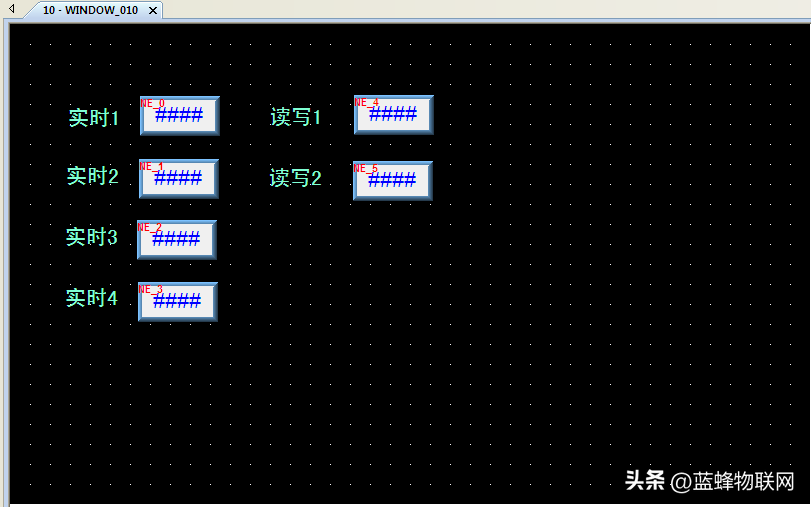

第二步，在空白窗口中新建6个数据名称（实时1、实时2、实时3、实时4，读写1和读写2），然后新建6个数值显示单元，分别为数值显示单元连接LW0、LW1、LW2、LW3、LW9和LW10变量，如下图。

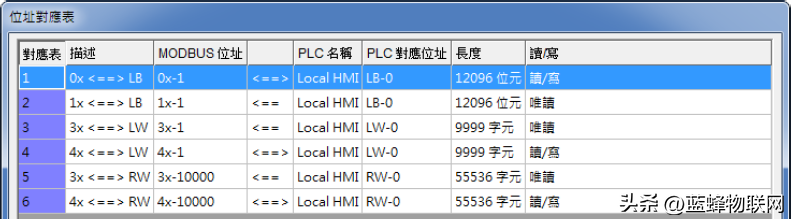

威纶通屏内部寄存器空间与Modbus寄存器对应关系如下图：
寄存器说明1：RW0对应Modbus寄存器410000（读写寄存器，4为保存寄存器标志，平台只需写10000，寄存器类型为保持寄存器），同时RW0也可对应Modbus寄存器310000（输入寄存器，3为只读寄存器标志，平台寄存器地址只需写10000，寄存器类型为输入寄存器）
寄存器说明2：LW0对应Modbus寄存器400001（读写寄存器，4为保存寄存器标志，平台只需写1，寄存器类型为保持寄存器），同时LW0也可对应Modbus寄存器300001（只读寄存器，3为只读寄存器标志，平台寄存器地址只需写1即可，寄存器类型为输入寄存器）
寄存器说明3：LB0对应Modbus寄存器100001（读写寄存器，1为离散输入标志，平台只需写1，寄存器类型为离散输入），同时LW0也可对应Modbus寄存器000001（只读寄存器，0为线圈标志，平台寄存器地址只需写1即可，寄存器类型为线圈）。
此时触摸屏的设置全部完成，保存工程选择下载程序到触摸屏或在电脑上在线仿真程序。接下来就是连接设置EG20网关和设置EMCP平台了。
三、EMCP平台设置
在对EMCP平台进行设置之前，首先确认EG20网关和仪表的RS-485线是否连接无误。

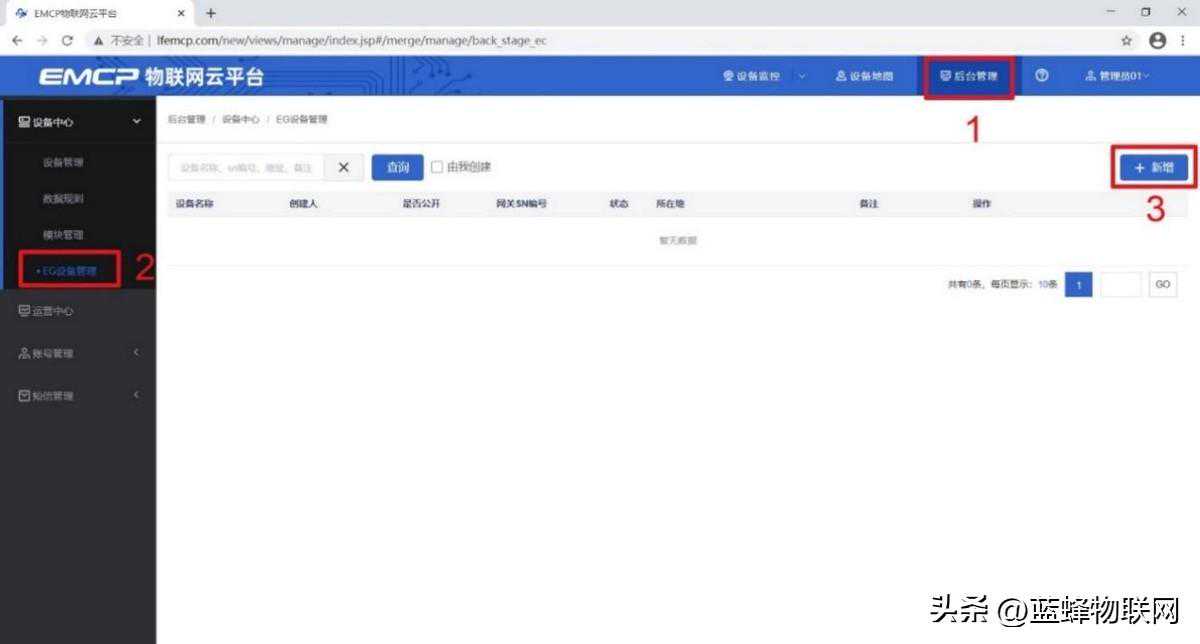

用管理员账号登录EMCP平台（建议使用360浏览器极速模式、谷歌浏览器（GoogleChrome）或者支持Chromium内核的浏览器），对EMCP云平台进行设置。登录EMCP后首先进入设备列表显示页面，因为我们未创建任何设备，所以是一个空页面。

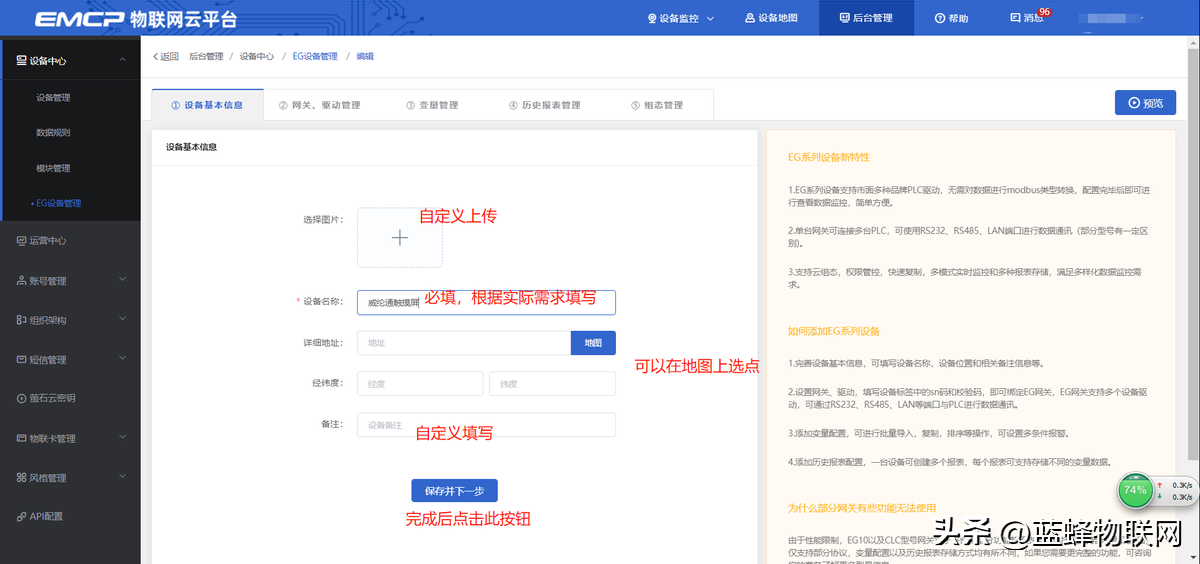

3.1新增EG设备
3.2远程配置网关
远程配置最主要两个地方需要配置，一是配置网关485通讯参数，二是在平台上创建触摸屏的设备驱动，下面分步骤对此功能进行讲解。注：网关只有在线后才可以进行远程配置。

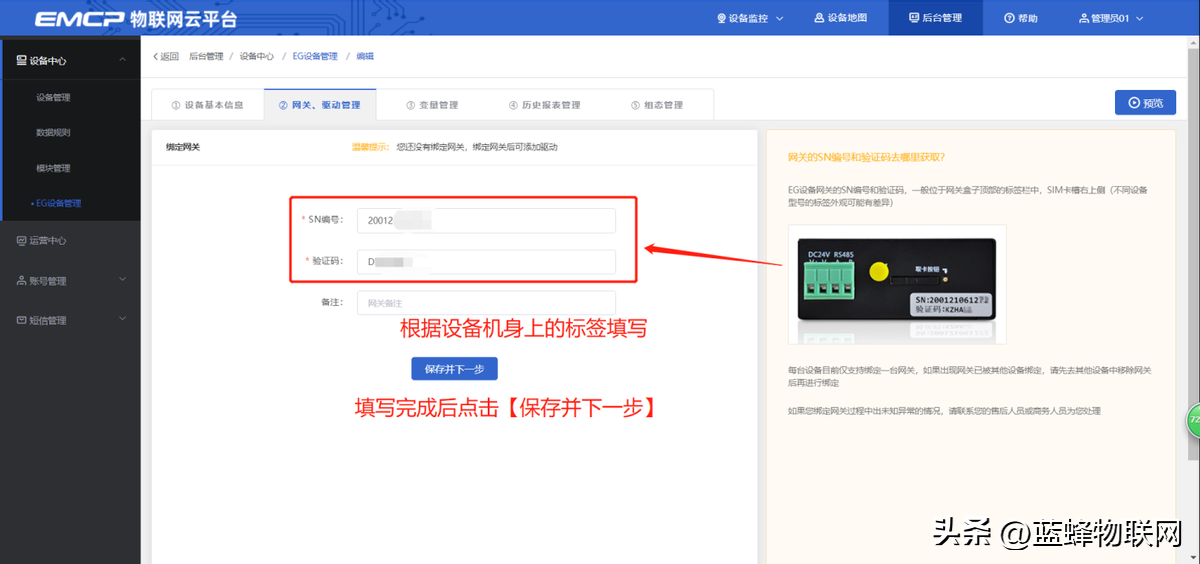

3.2.1绑定模块
此时在“网关基本信息中”可以看到绑定的网关是否连接到平台。（成功登录平台可以看到“在线”绿色字样，如果不成功则显示“离线”灰色字样，此时请检查网络或网络信号或重启设备）

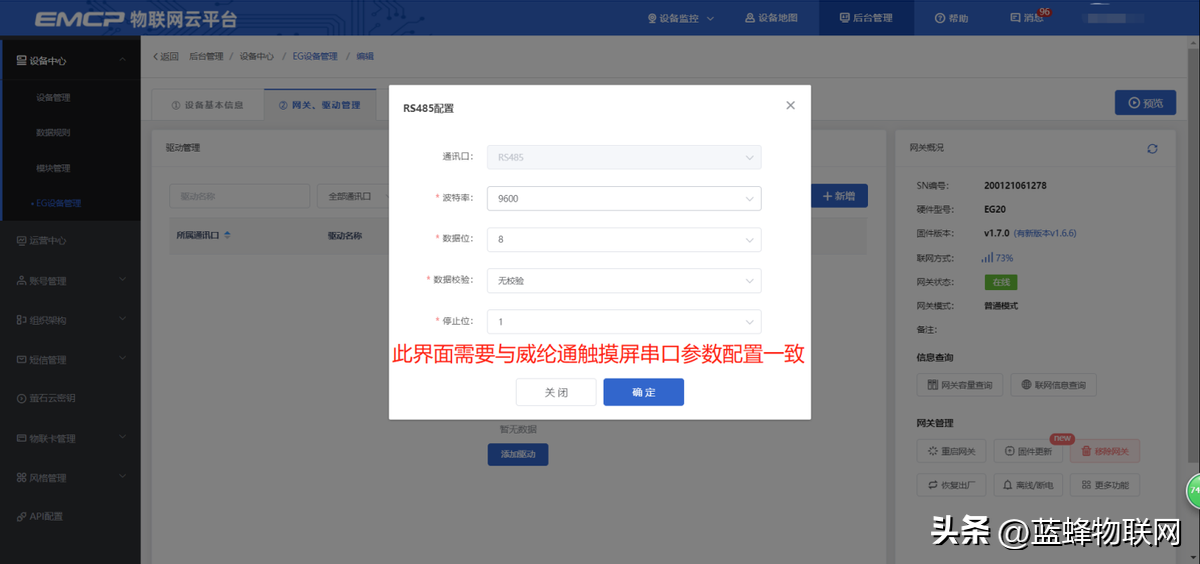

3.2.2通讯参数设置
我们要使用RS-485和威纶通触摸屏进行通讯，所以我们要设置EG20网关的RS-485口通讯参数。
3.2.3创建设备驱动
基本配置介绍：
【通讯口】：在下拉选项中选择RS485。
【驱动名称】：必填项，自定义即可。
【品牌】、【型号】：必填项，如图所示，分别选择“通用ModBus设备”和“ModbusRTU”。
【设备地址】：必填项，为网关所连设备的Modbus从站地址（范围1-255），此地址必须和触摸屏设置的“设备地址”一致，所以图中设置为1。
高级配置介绍：
【最小采集时间】：是网关采集设备数据的时间间隔，单位：ms。如设置1000ms，即网关1s采集一次设备数据。
【通讯等待时间】：网关接收通讯数据等待时间。可根据需要进行调整，默认1000ms。
【16位整型】、【32位整型】、【32位浮点型】：是指对应数据类型的解码顺序。如果厂家给的表格没有标明，建议不要进行修改，直接选择默认即可。
【分块采集方式】：0—按最大长度分块：采集分块按最大块长处理,对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率；1—按连续地址分块：采集分块按地址连续性处理,对地址不连续的多个分块,每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】：写4区单字时功能码的选择。直接选择默认即可。

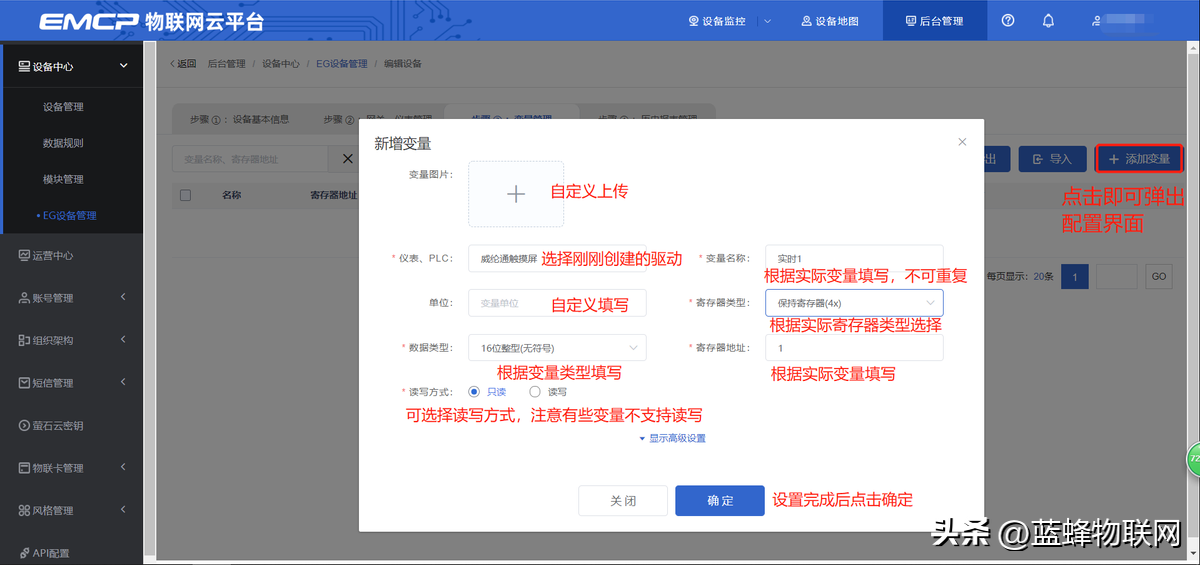

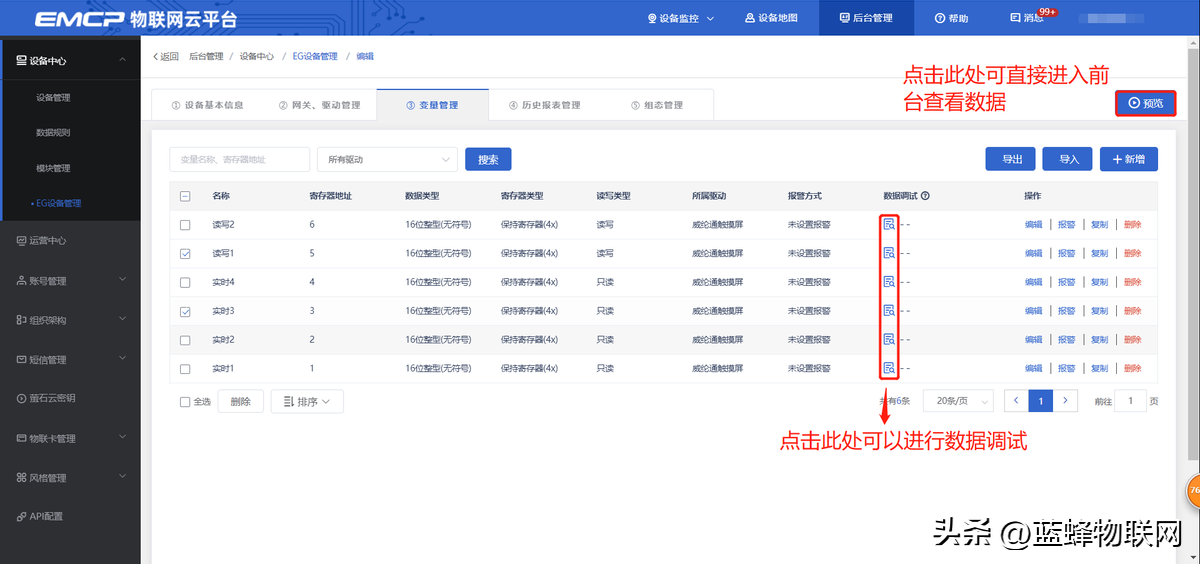

3.3添加变量
【仪表、PLC】：选择刚才创建的“威纶通触摸屏”驱动即可。
【变量名称】：自定义即可，必填项。
【单位】：自定义即可，选填项。在列表展示时，变量会带上单位展示。
【寄存器类型】：为模块读取设备MODBUS寄存区的标志符。具体地址可参考第二部分的寄存器说明。
【寄存器地址】：地址填写时不带寄存区标志符。例如：触摸屏中创建的变量“实时1”对应的地址为40001，则【寄存器类型】选“保持寄存器（4x）”，【寄存器地址】写“1”即可。
【读写方式】：可选择变量的读写方式，根据需求修改。注意离散输入和输入寄存器不能选择“读写”。
【数据类型】：根据需要选填即可。
【小数位数】：根据需要选填即可。
【死区设置】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【采集公式】【写入公式】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【状态列表】：可将数值直接与文本映射。如值为“10”，映射字段为“设备故障状态”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障状态”。

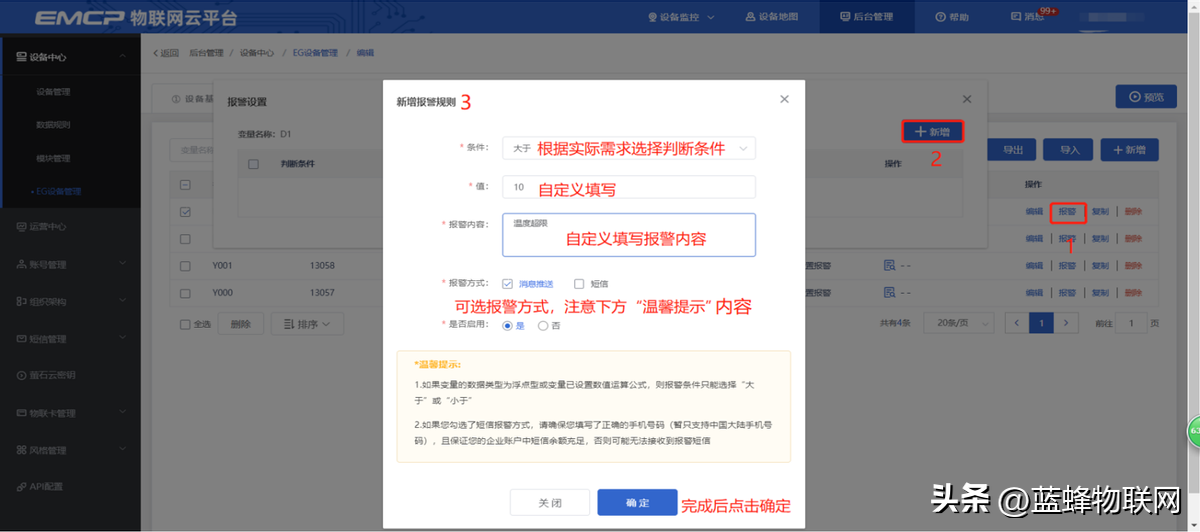

3.4报警信息设置
3.5历史报表管理
周期存储：按照固定时间间隔，定时对数据存储记录。
条件存储：当某一变量到达一定条件，对部分数据进行“间隔存储”或“单次存储”。
变化存储：当某一变量变化超出一定范围后（高低限），对部分数据进行单次记录（如：某一数据报警后对关联数据进行记录）。

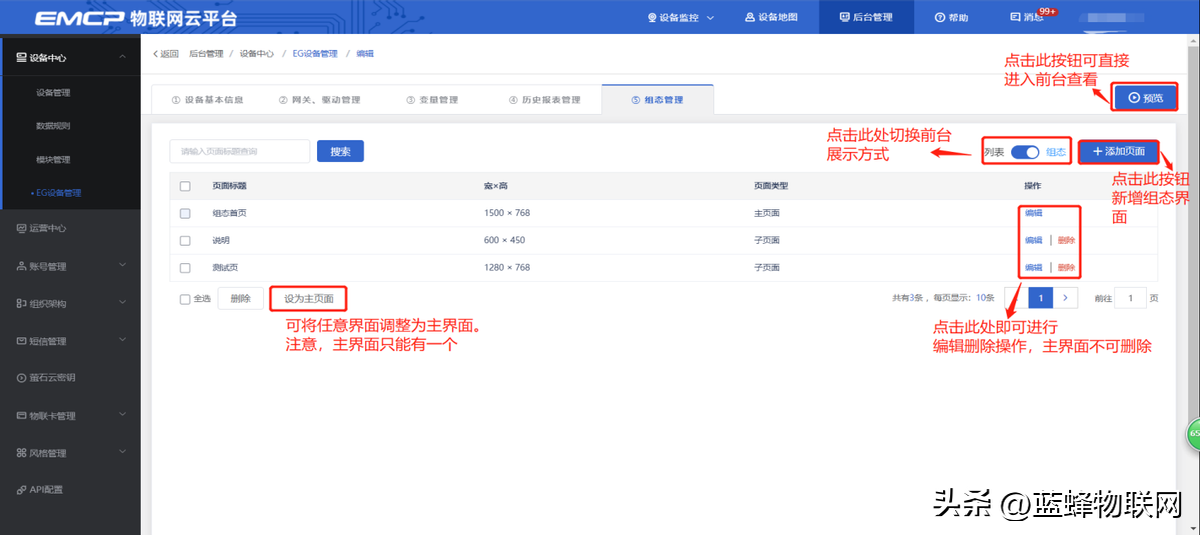

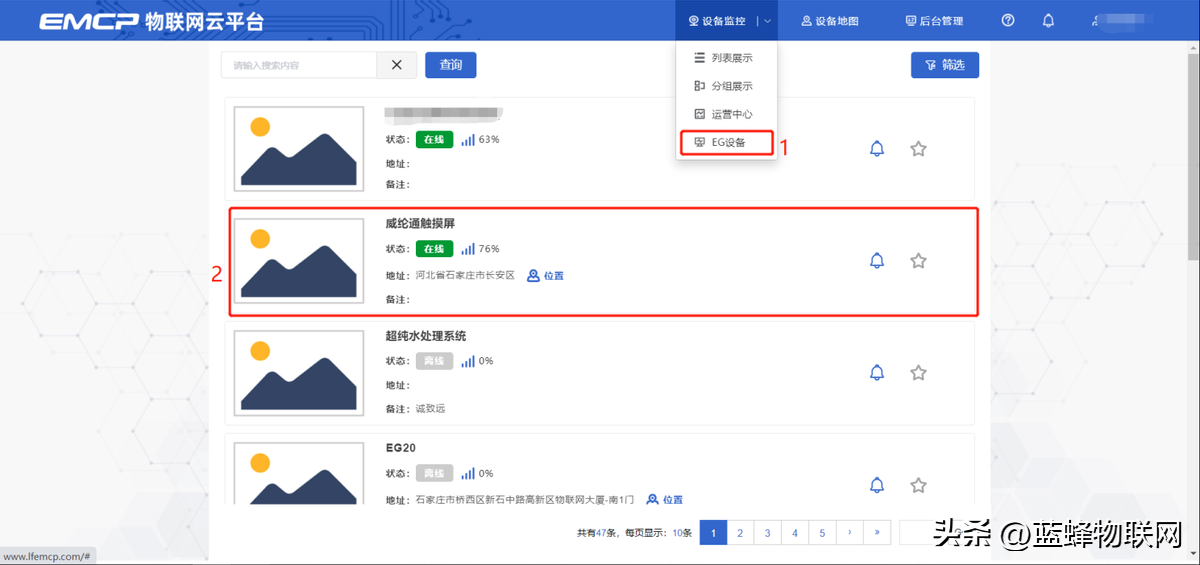

3.6画面组态
如下图界面所示：

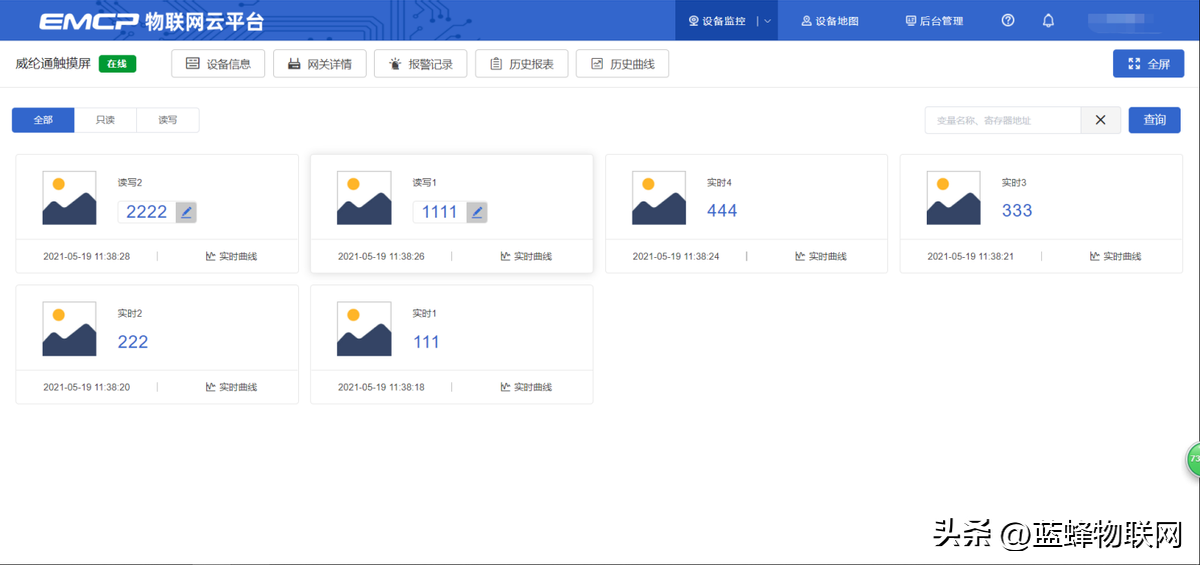

四、实验效果

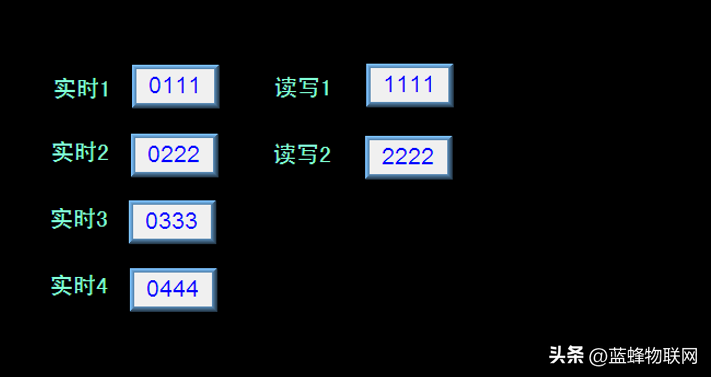

触摸屏显示效果：
其他注意事项
5.1如平台无法读取触摸屏的数据的原因
1，威纶通触摸屏的Modbus从站没有创建成功。此时我们需要通过Modscan32主站软件对触摸屏进行通讯，如果无法读取触摸屏的数据那么说明触摸屏的Modbus从站没有创建成功。
2，通讯线接线错误。
数据创建失败，检查数据规则中所创建的设备是否正确。
5.2如何实现触摸屏PLC数据和内部寄存器的映射

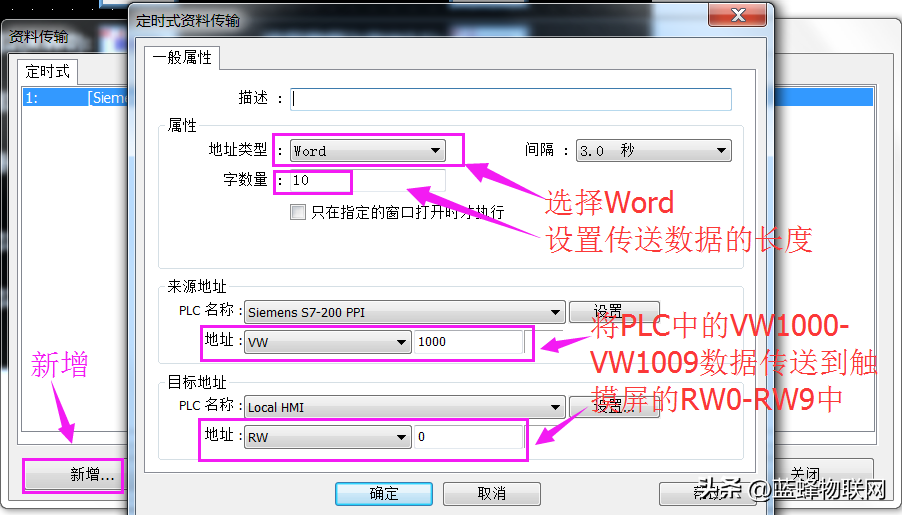

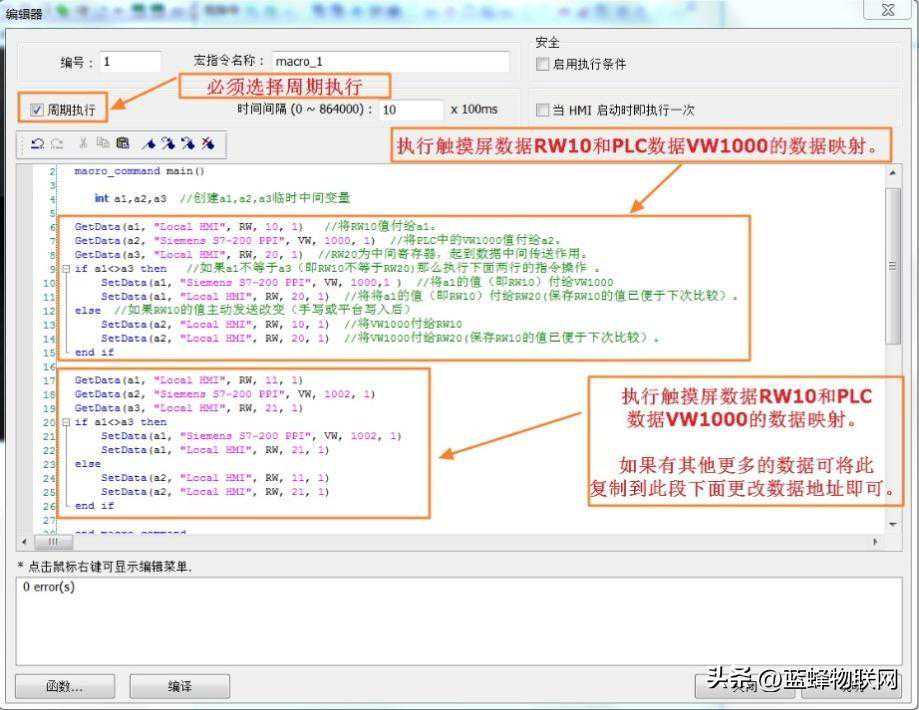

如果要将PLC的数据经触摸屏上传到EMCP平台，如果只是数据实时采集而不向PLC写入，那么我们可以通过触摸屏编辑软件中的“资料传送”（元件-资料传送），打开如下图；
编程代码如下：
macro_commandmain()
inta1,a2,a3//创建a1,a2,a3临时中间变量
GetData(a1,"LocalHMI",RW,10,1)//将RW10值付给a1。
GetData(a2,"SiemensS7-200PPI",VW,1000,1)//将PLC中的VW1000值付给a2。
GetData(a3,"LocalHMI",RW,20,1)//RW20为中间寄存器，起到数据中间传送作用。
ifa1a3then//如果a1不等于a3（即RW10不等于RW20)那么执行下面两行的指令操作。
SetData(a1,"SiemensS7-200PPI",VW,1000,1)//将a1的值（即RW10）付给VW1000
SetData(a1,"LocalHMI",RW,20,1)//将将a1的值（即RW10）付给RW20(保存RW10的值已便于下次比较）。
else//如果RW10的值主动发送改变（手写或平台写入后）
SetData(a2,"LocalHMI",RW,10,1)//将VW1000付给RW10
SetData(a2,"LocalHMI",RW,20,1)//将VW1000付给RW20(保存RW10的值已便于下次比较）。
if
GetData(a1,"LocalHMI",RW,11,1)
GetData(a2,"SiemensS7-200PPI",VW,1002,1)
GetData(a3,"LocalHMI",RW,21,1)
ifa1a3then
SetData(a1,"SiemensS7-200PPI",VW,1002,1)
SetData(a1,"LocalHMI",RW,21,1)
else
SetData(a2,"LocalHMI",RW,11,1)
SetData(a2,"LocalHMI",RW,21,1)
if
macro_command
