3）输入OUTPUT指令

1要输入OUTPUT指令，按下“O”键并选择“OUT”

2要输入OUTPUTNOT指令，按下“O”键或“Q”键，并选择“OUTNOT”

3按下“回车”（Enter）键，然后输入地址

·输入提示，如下图2-9

图2-9输入提示

4）输入指令

可将助记符作为字符串直接输入。

输入首字母时，将显示候选助记符的列表。使用光标上移和下移键在列表中移动，然后按“回车”（Enter）键进行选择，再输入操作数。

示例：TIM指令，如图所示

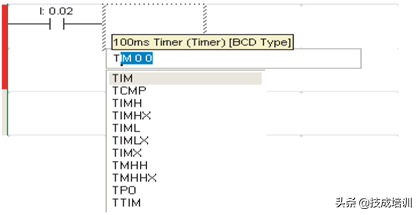

1、按下“T”键。将显示以“T”开始的指令列表

图2-10

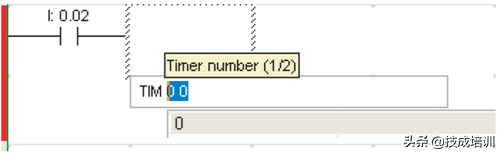

2、按下“回车”（Enter）键。将显示“定时器编号（1/2）”，并反白显示“0”

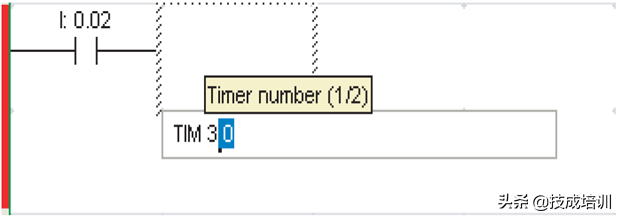

图2-11

3、输入定时器编号。例如，输入“3”，然后按下“回车”（Enter）键。、

图2-12

4、输入定时器设定值。例如，输入“#10”。、

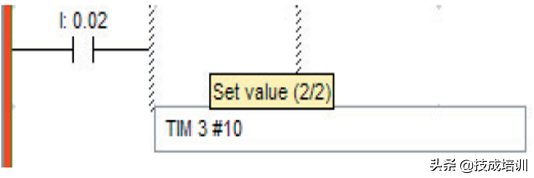

图2-13

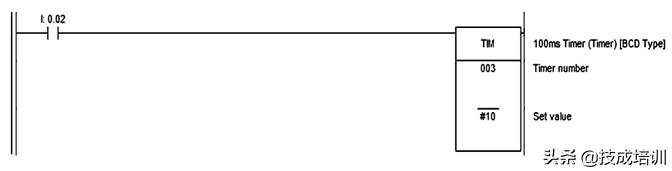

5、按下“回车”（Enter）键。完成TIM指令输入。

图2-14

5）使用自动地址递增功能复制程序条

复制并粘贴程序条时，可以通过粘贴时的指定编号自动递增地址。

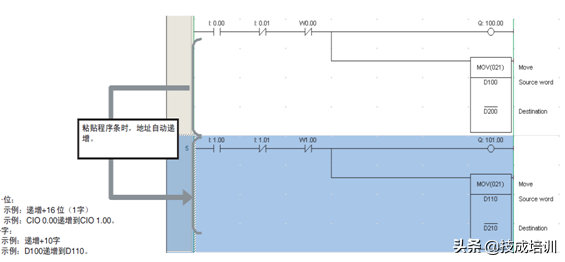

示例（如图2-15）：复制一下程序条时，在粘贴程序条时位地址可递增+16，字地址可递增+10。

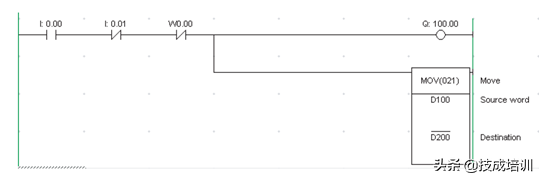

图2-15

1选择以上条，然后在编辑菜单中选择“复制递增地址”（AddressIncrementCopy）。将显示以下对话框。

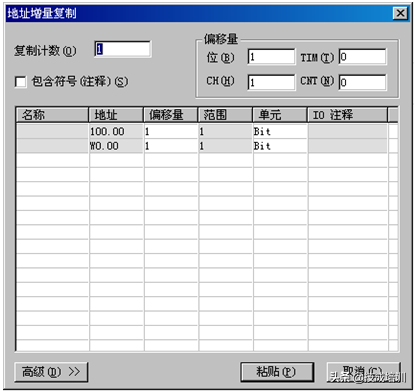

图2-16地址增量复制

图2-17

•符号名称和I/O注释的自动创建

如果已被复制的程序条中有符号名称或I/O注释，执行“复制递增地址”（AddressIncrementCopy）

命令将自动创建符号名称和I/O注释。

•自动创建符号名称，如图2-18

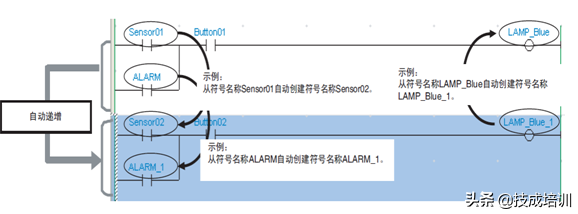

图2-18自动创建符号名称

•自动创建I/O注释，如图2-19

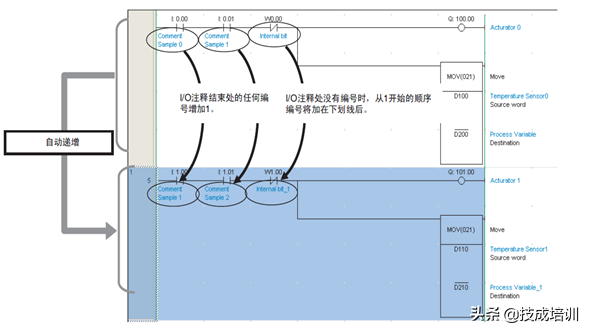

图2-19

•自动创建规则

默认的自动创建具有以下规格，如表2-1。

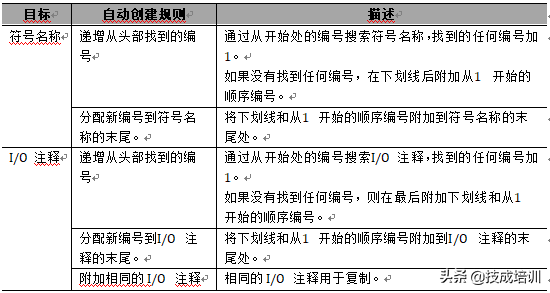

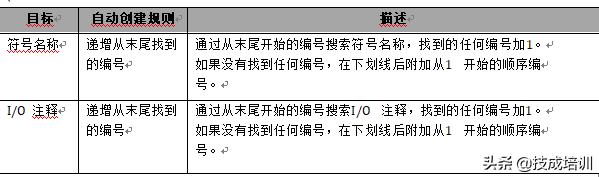

表2-1自动创建规则

也可以应用其他规则。

图2-20
