如图3-1所示为彩灯控制示意图。
图3-1彩灯控制
控制要求描述现有L1-L8共8盏彩灯，要求按下开始按钮，霓虹灯L1-L8以正序每隔1S轮流点亮，当L8亮后，停2S；然后，反向逆序间隔1S轮流点亮，当L1再亮后，停5S，重复上述过程。按下停止按钮，彩灯停止工作。

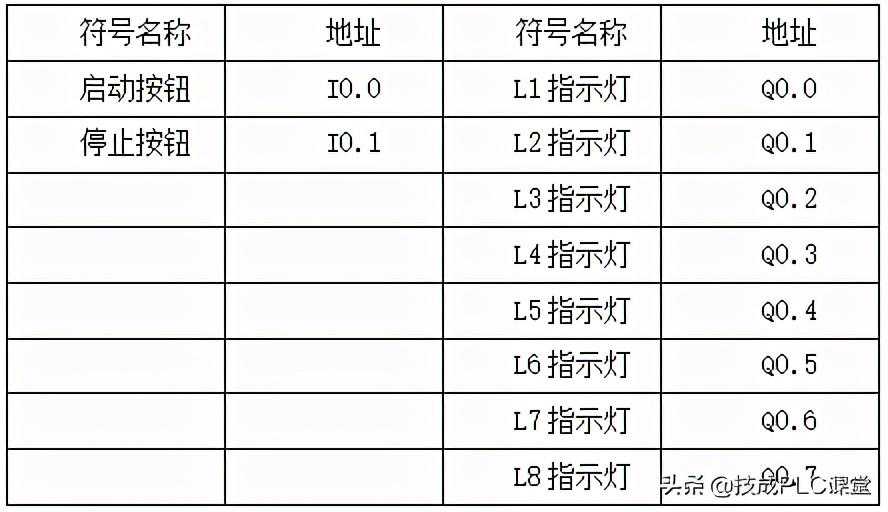

I/O分配根据控制要求描述对需要用到的I/O进行分配，如图3-2所示：
图3-2I/O分配表
【相关指令解读】：此案例主要用到移位指令和其它指令配合，这里主要解读移位指令。

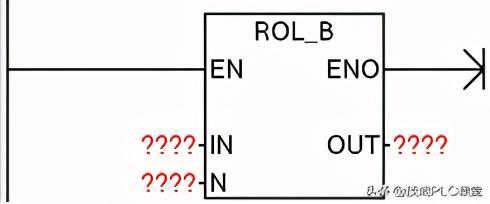

循环左移字节（图3-2）:循环移位指令将输入值IN的位值循环左移位，位置循环移位计数N，然后将结果装载到分配给OUT的存储单元中。循环移位操作为循环操作。
图3-2：循环左移字节

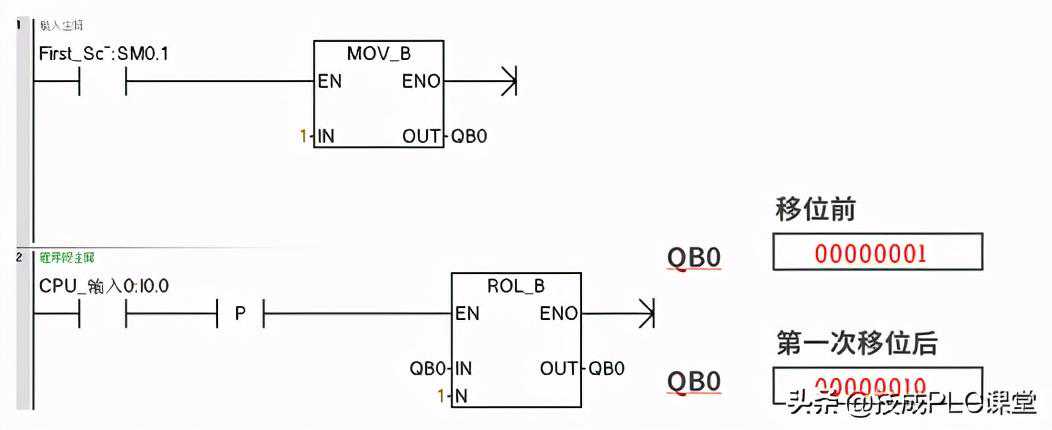

举例说明1：程序如图3-3，利用系统时钟第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位()为1。当按下按钮后，QB0字节中的数据左移一位，变为1。
图3-3

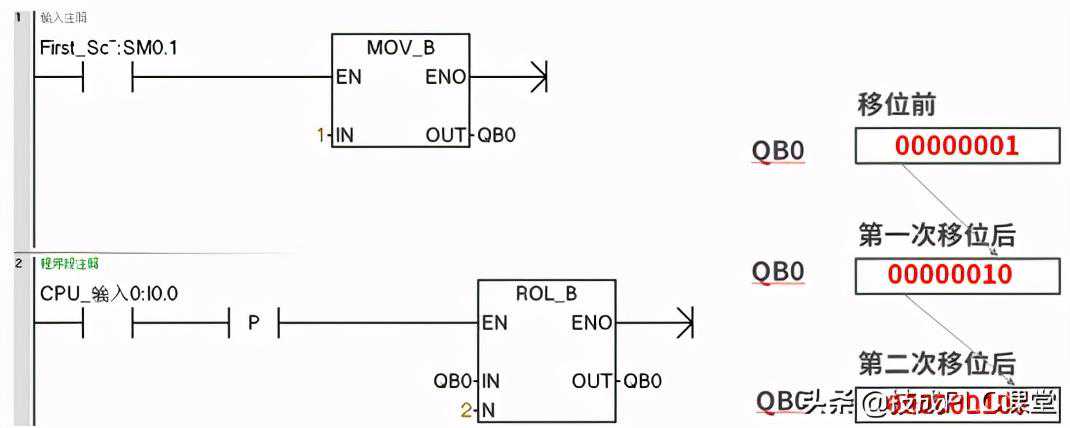

举例说明2：程序如图3-4，利用系统时钟第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位()为1。当按下按钮后，QB0字节中的数据左移二位，变为1。
图3-4
循环右移字节:如图3-5，循环移位指令将输入值IN的位值循环右移，位置循环移位计数N，然后将结果装载到分配给OUT的存储单元中。循环移位操作为循环操作。
图3-5：循环右移字节

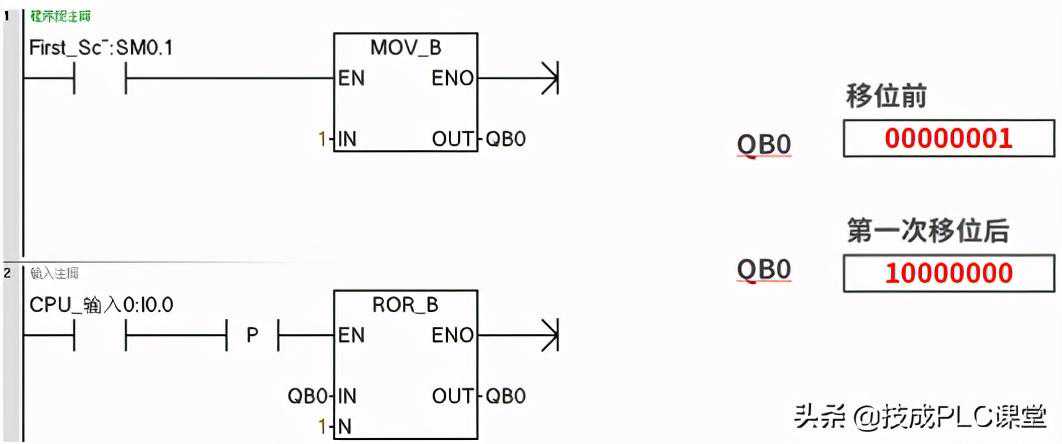

举例说明1：程序如图3-6，利用系统时钟第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位()为1。当按下按钮后，QB0字节中的数据右移一位，变为1。
图3-6

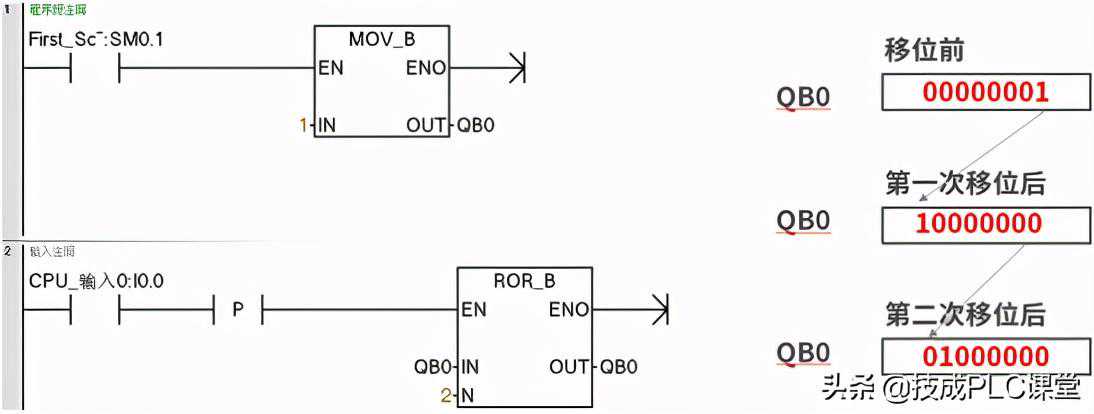

举例说明2：程序如图3-7，利用系统时钟第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位()为1。当按下按钮后，QB0字节中的数据右移二位，变为1。
图3-7

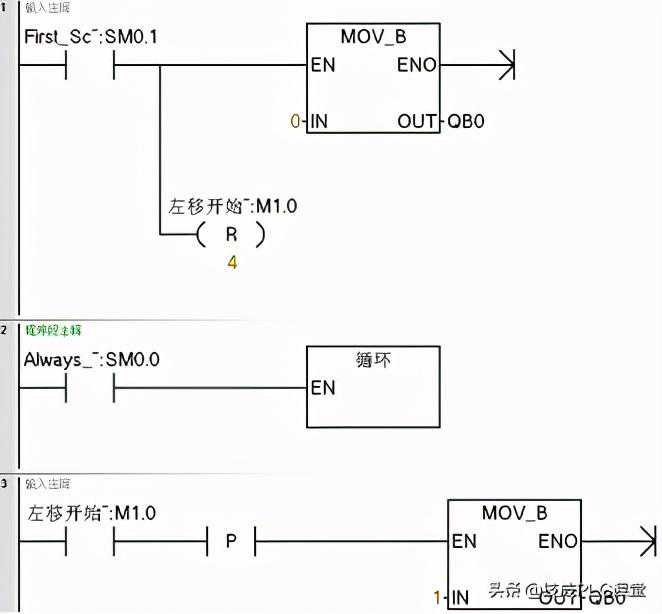

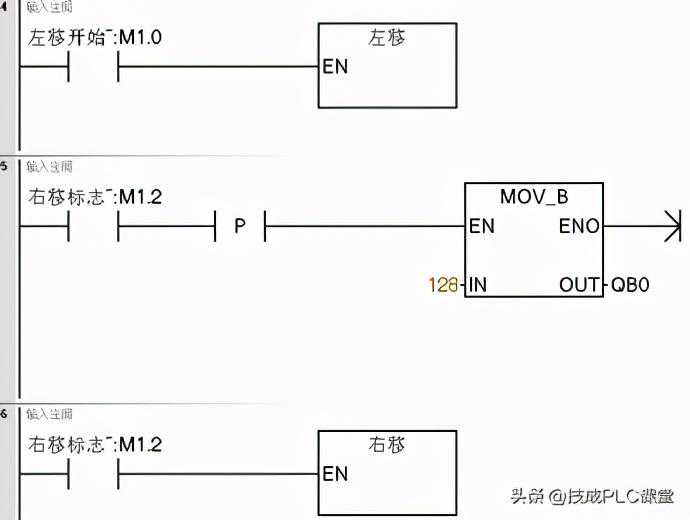

程序控制程序（1）主程序，对数据初始化，调用相关子程序。接通代表左移位开始，左移开始之前，将1赋值给QB0。接通代表右移开始，将128给到QB0,为1。程序如图3-8所示
图3-8主程序

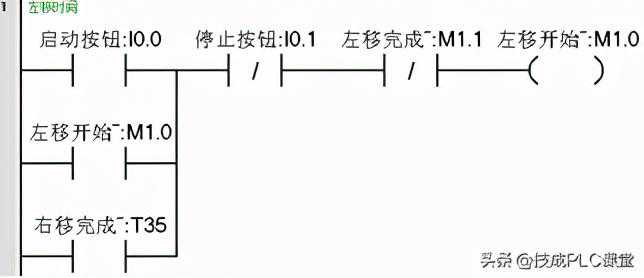

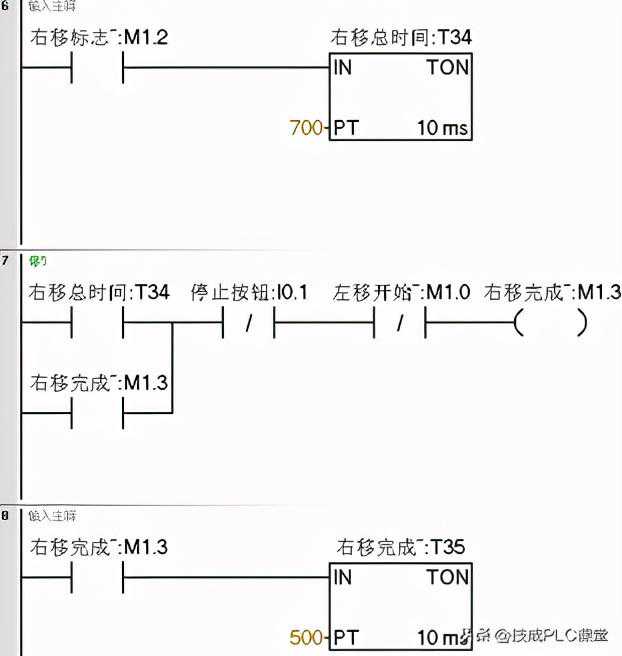

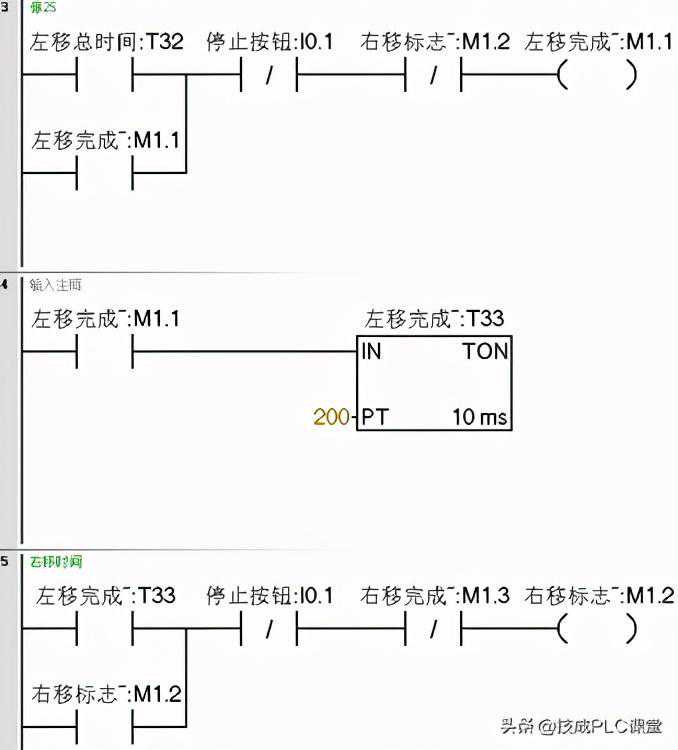

（2）循环子程序主要控制灯是启停和循环。按下启动按钮，左移开始标志位自锁，总共移7位，定时时间为7秒，左移完成断开延时2秒接通右移标志位。右移完成延时5秒接通左移开始标志位，形成循环。程序如图3-9所示
图3-9循环程序
（3）左移程序，利用移位指令和系统时钟配合。程序如图3-10所示
图3-10左移程序
（4）右移子程序程序，利用移位指令和系统时钟配合。程序如图26-6所示
本案例采用子程序的结构编程，并且结合循环指令、定时器指令等编写彩灯循环案例。希望大家能在此文章中汲取西门子200SMARTPLC编程相关知识及理念。
