一UnityPro用户界面：

启动UnityPro后，用户界面如下图所示：分为菜单栏（1），工具栏（2），项目浏览器（3），编辑器窗口（4），用于直接访问编辑器窗口的选项卡（5），信息窗口（6），状态栏（7）。

二、新建项目：（以为例）

1、运行程序

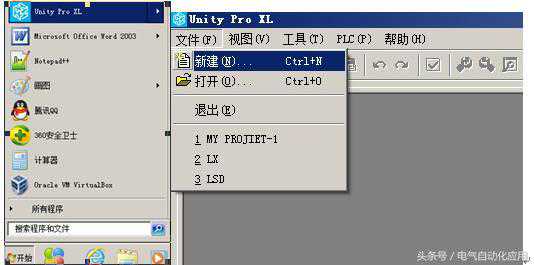

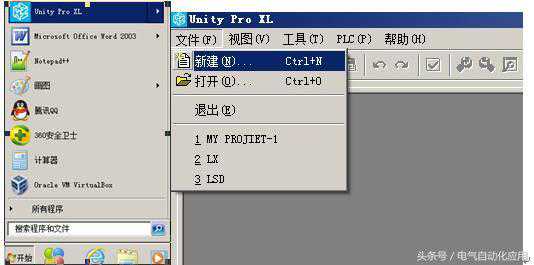

开始→UnityProxl，如下图，或双击桌面上的图标.

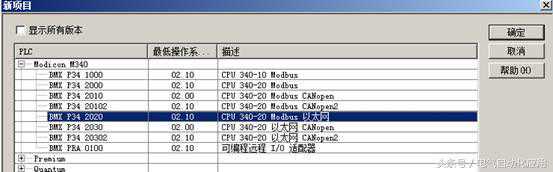

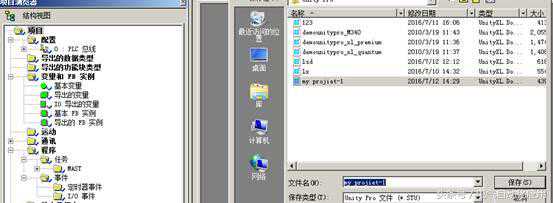

2、新建项目

三、配置PLC系统

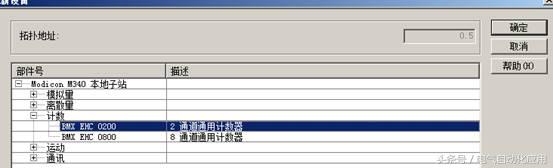

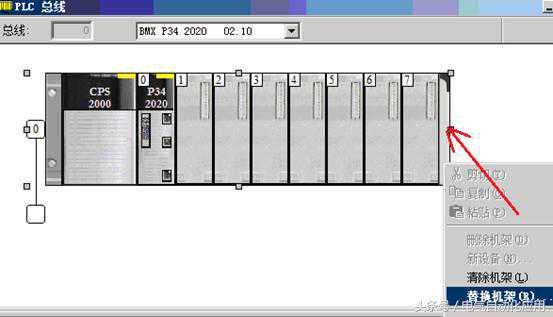

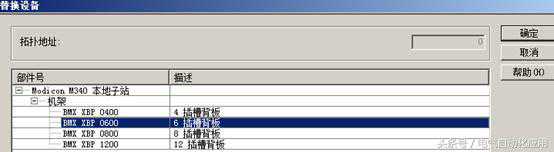

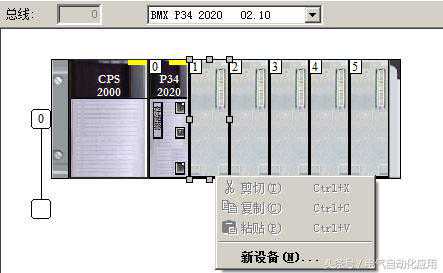

双击左侧项目浏览器“配置”，出现下面菜单

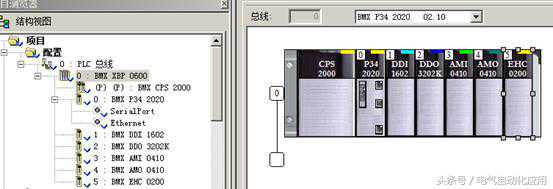

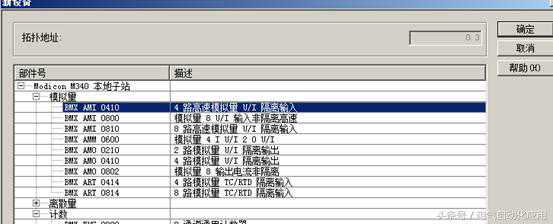

上述设备还可以进行复制、修改、删除、编辑等操作。至此就完成了plc系统的硬件配置。

四、通信设置：

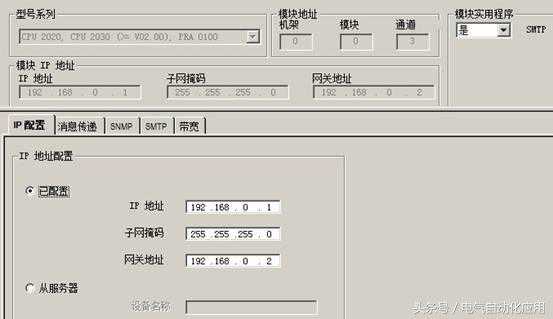

2、右键Ethernet_HMI1选打开，在弹出的下图中修改IP地址：192.168.0.1；子网掩码255.255.255.0，该页面左上角型号系列选择；右侧“模块实用程序选择“选“是”。

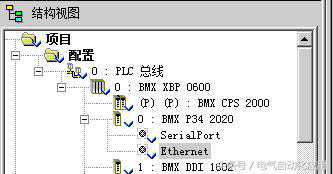

3、在项目浏览器“配置”中找到并双击下图中Ethernet图标。

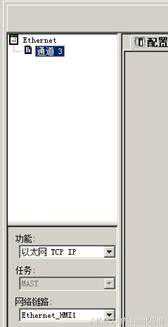

左键再按通道3，然后在下面“功能”里选择“以太网TCPIP”，“网络链路”里选“Ethernet_HMI1”；

此时发现左侧项目浏览器已经改为“对号”了。如下图。

以上完成了网络的配置。
