远程PLC能力

PLC设备接入星宿网关产品与星宿云平台建立连接。配合星宿Xlink工具，即可实现PLC远程连接，进行PLC程序上下载等操作。

星宿Xlink工具

安装Xlink

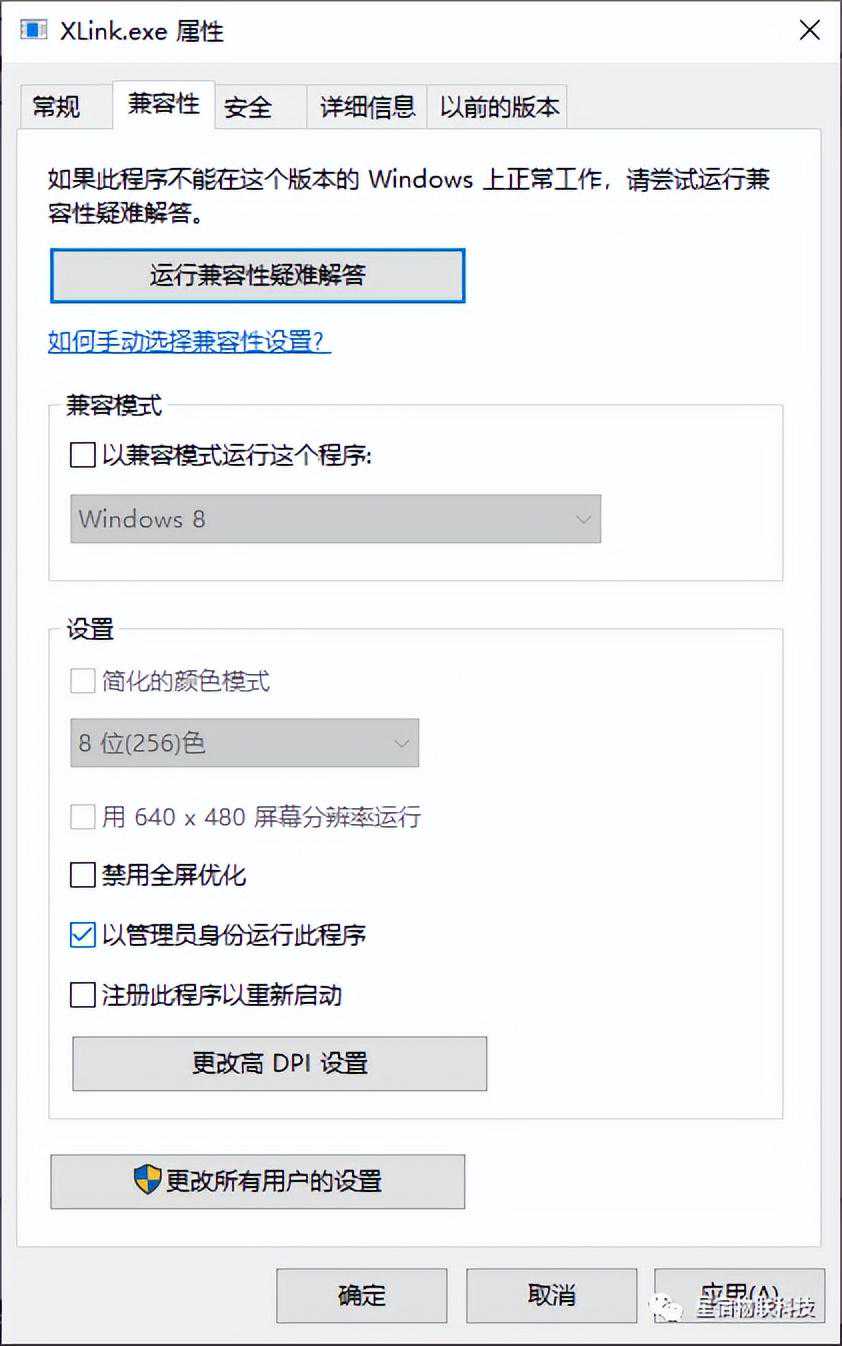

双击安装软件。工具使用时，需要以管理员权限启动xlink，或将xlink设置成默认以管理员身份启动。

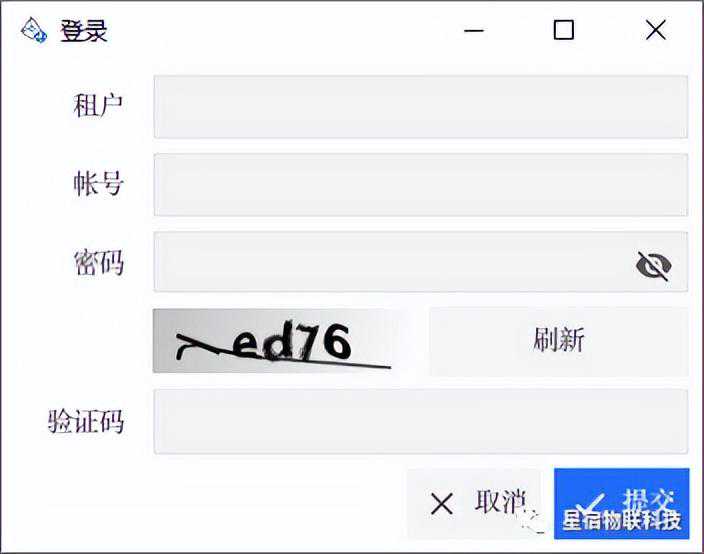

登录Xlink

复用星宿物联云平台的登录信息，登录xlink软件。

租户：在星宿云平台创建或登录使用的租户ID。

账号：在星宿云平台登录使用的账号，如默认创建的admin。

密码：在星宿云平台登录使用账号的密码。

验证码：图片验证码填入，过期请及时刷新图片。

Xlink下载链接

欧姆龙PLC

欧姆龙PLC-FINSTCP连接举例

1.准备工作

欧姆龙PLC设备通过TCP方式接入星宿网关产品，网关产品正确上线至星宿物联云平台，并处于在线状态。举例中使用的是欧姆龙CJ2M。

需要注意：网关与PLC使用网线直连方式进行通信时，存在部分PLC机型，使用直连接法制作的网线会无法建立连接，请尝试使用交叉接法的网线进行连接。

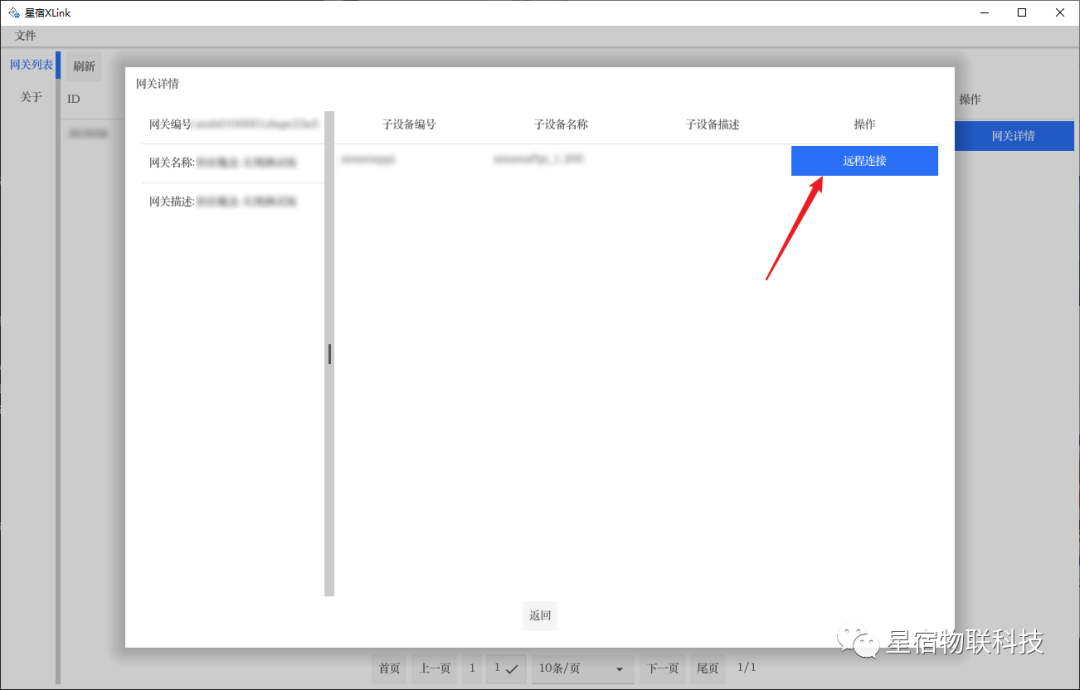

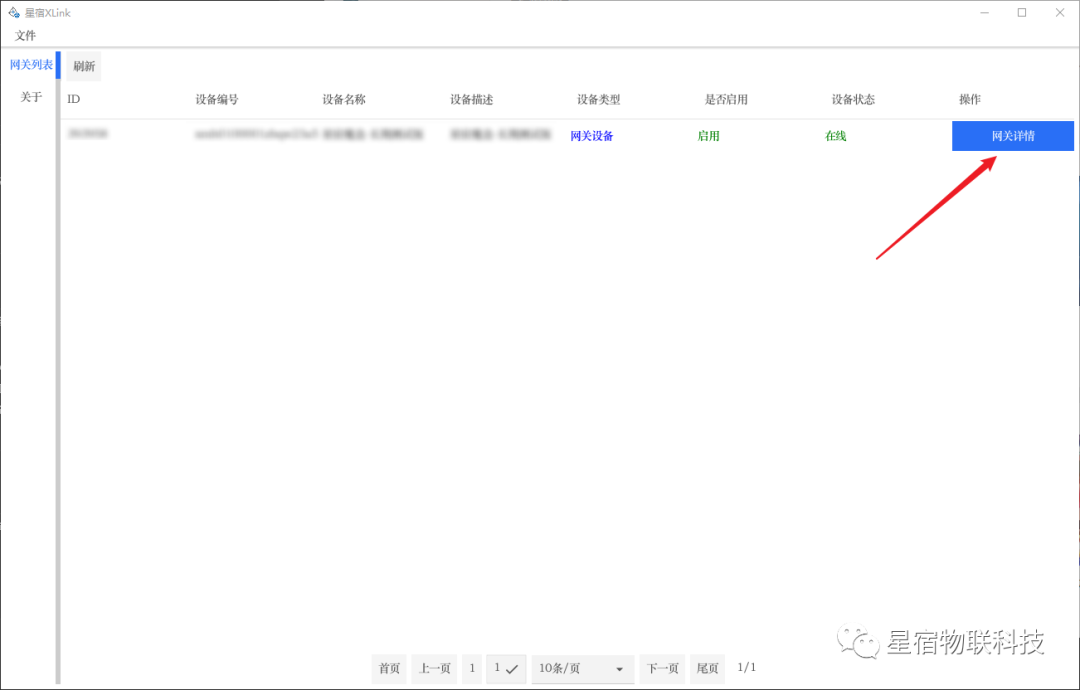

2.Xlink创建远程连接链路

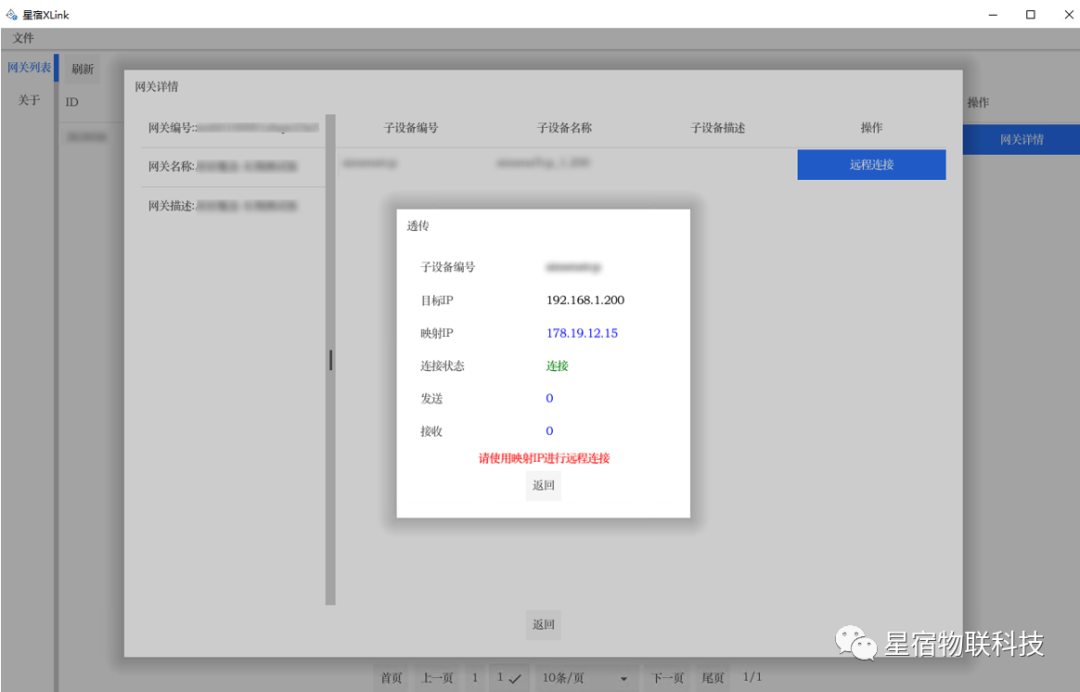

到此步骤，xlink创建远程连接链路完成，Xlink将生成一个映射IP供PLC编程软件连接使用。

3.编程工具远程连接PLC

使用PLC编程工具远程连接PLC，进行上下载程序。举例中使用的是CX-Programmer编程工具。

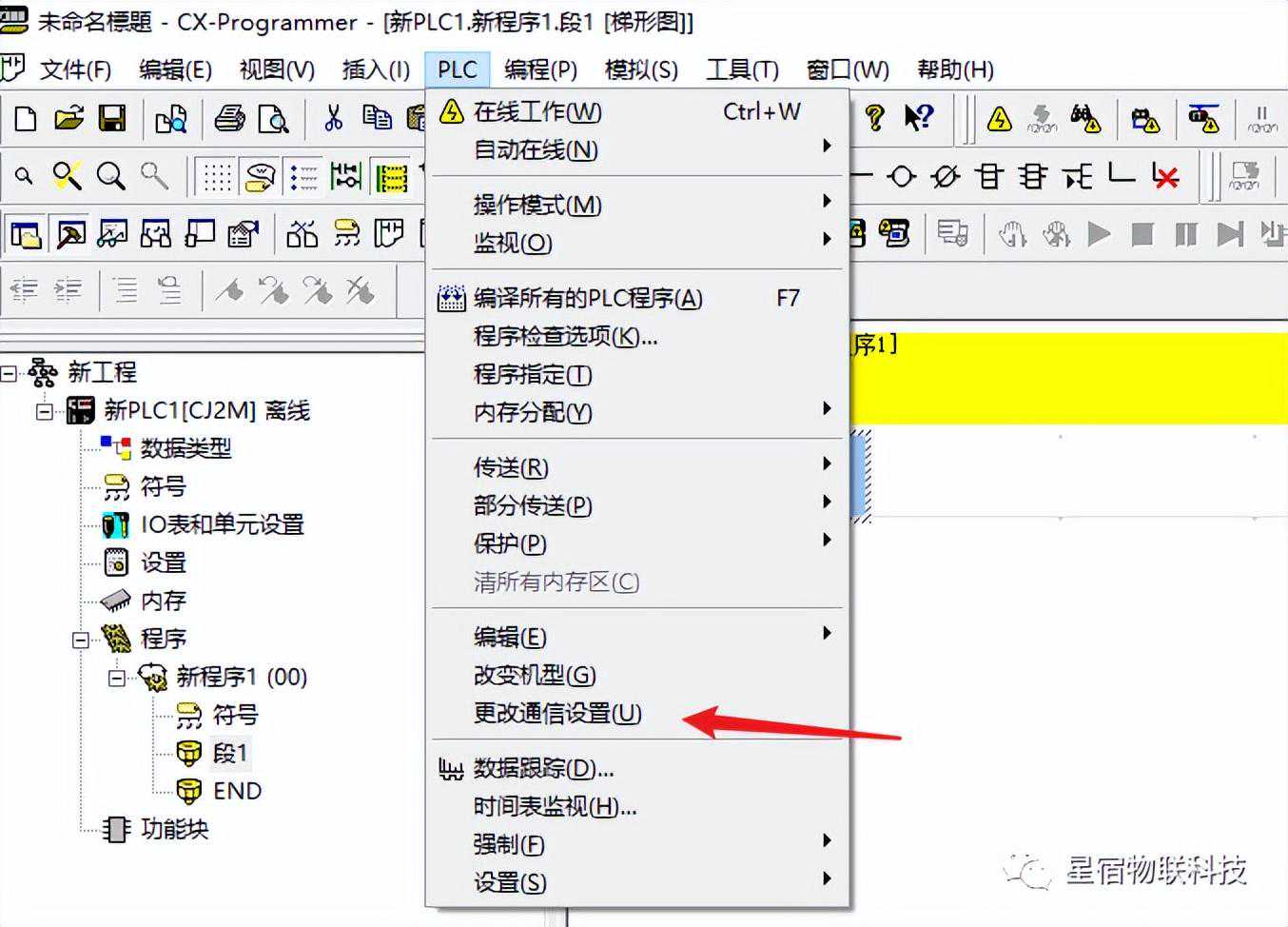

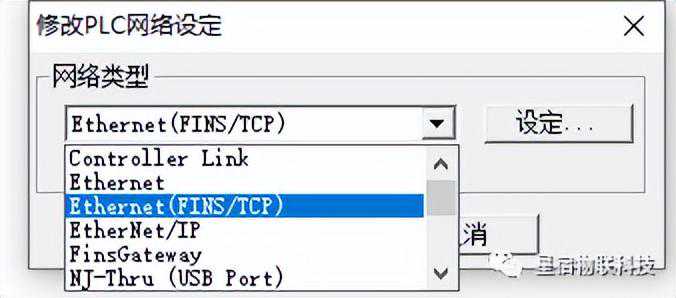

更改通信设置，将网络类型设置为Ethernet（FINS/TCP）。

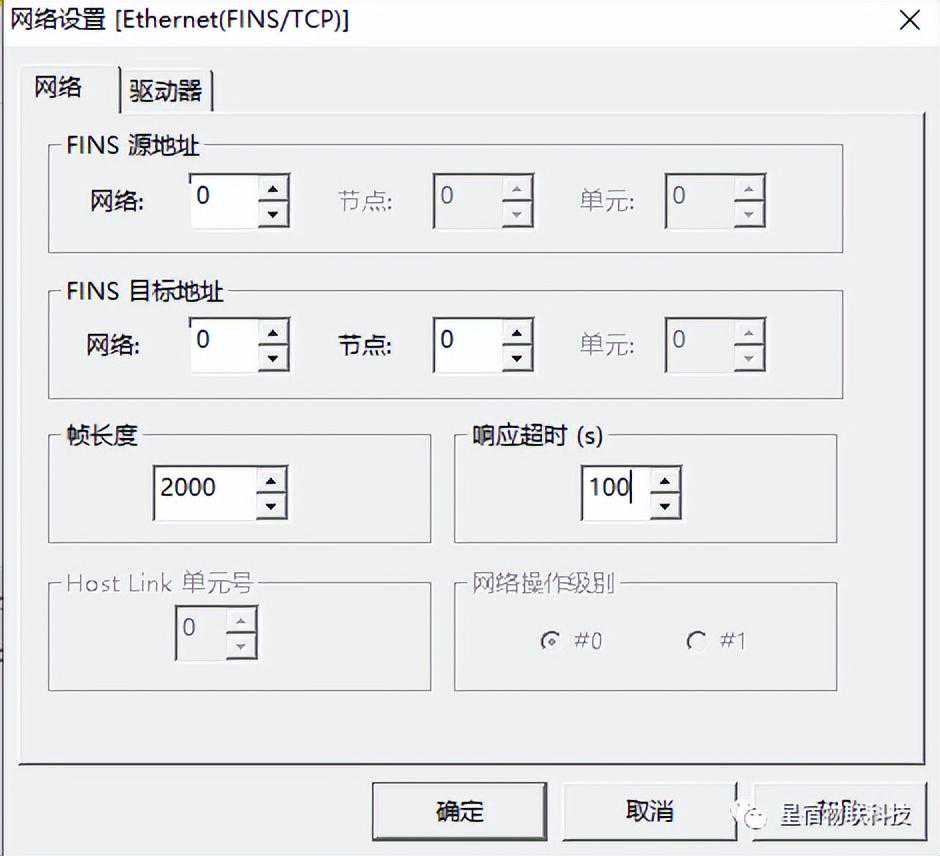

网络设置按实际情况修改参数，注意将响应超时设置成100。

4.PLC远程通信与上下载程序

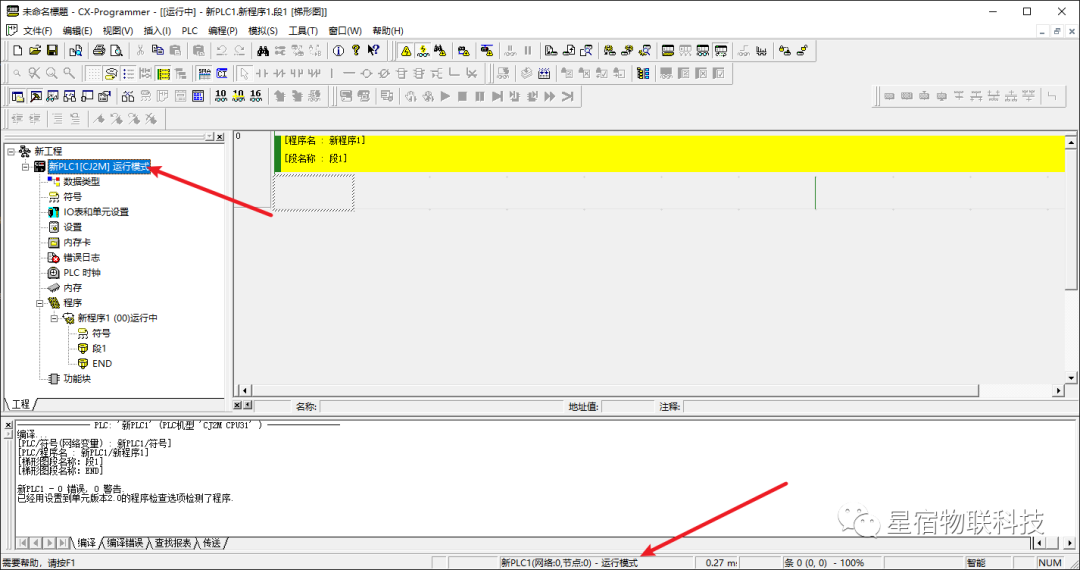

连接成功后，即可进行PLC程序上下载等操作。

PLC上传程序

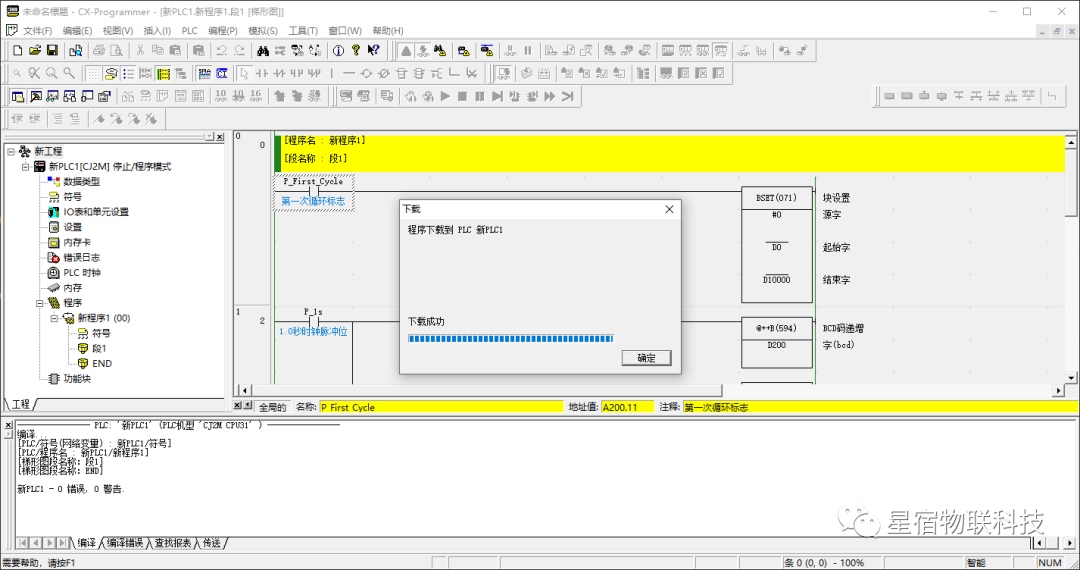

PLC下载程序

注意：

远程上下载程序结束后，需要正确断开编程软件与PLC的连接并关闭xlink软件创建的远程链路。
