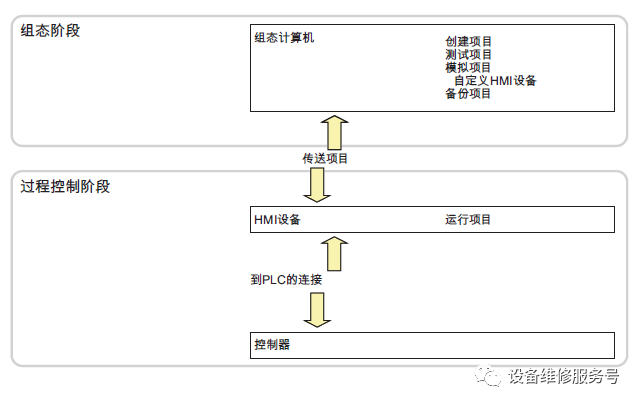

一、简介

TP177A

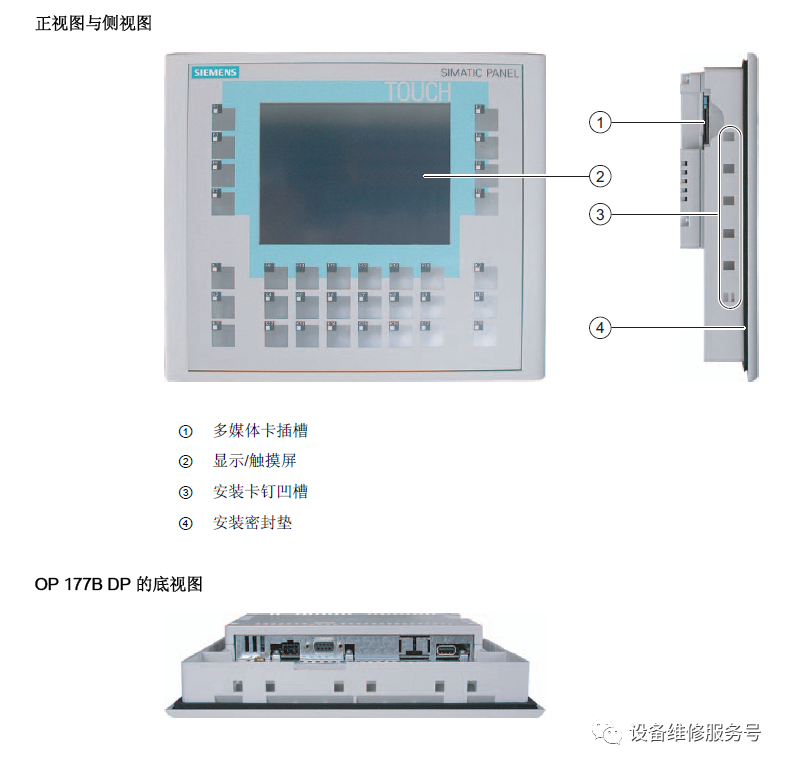

OP177B

二、安装

2.1安装固定

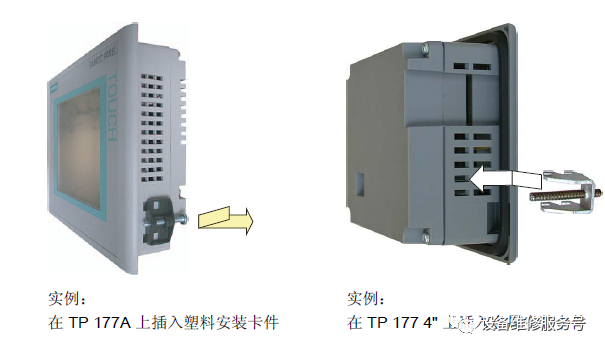

TP177A和TP177B6"在HMI设备的每一侧使用塑料安装卡件，使其固定在安装开孔中。

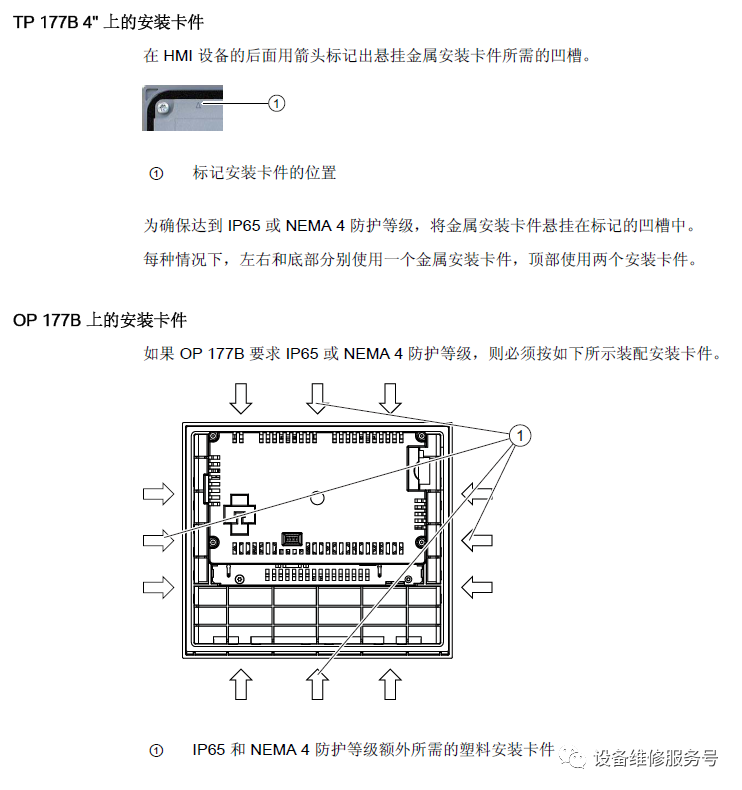

TP177B4"在HMI设备的后面用箭头标记出悬挂金属安装卡件所需的凹槽。

1.检查HMI设备上是否装上了安装密封圈。

不要将安装密封圈里朝外装配。否则，将会引起安装开孔泄漏。

2.将HMI设备从前面插入到安装开孔中。

3.将安装卡件插入到HMI设备上的预定凹槽中。

4.使用双头螺栓或十字螺丝刀拧紧安装卡件。

5.重复步骤3和4安装全部安装卡件。

6.检查安装密封垫的安装情况。

必要时重复步骤1至步骤6。

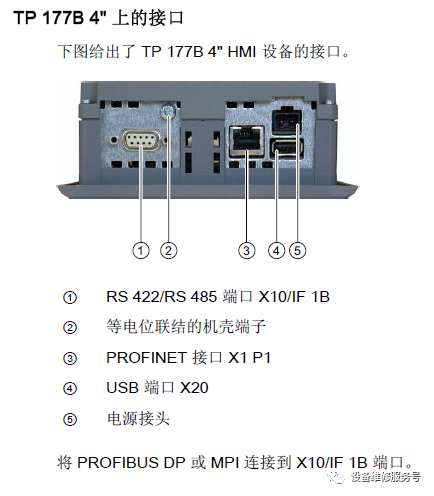

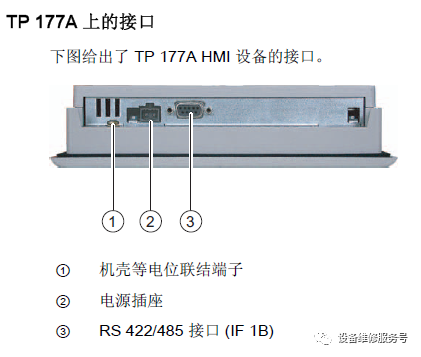

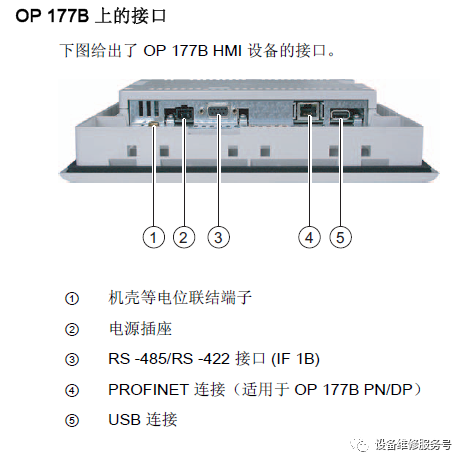

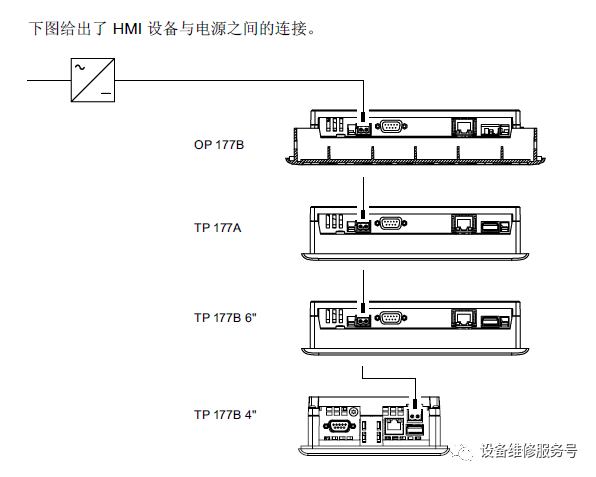

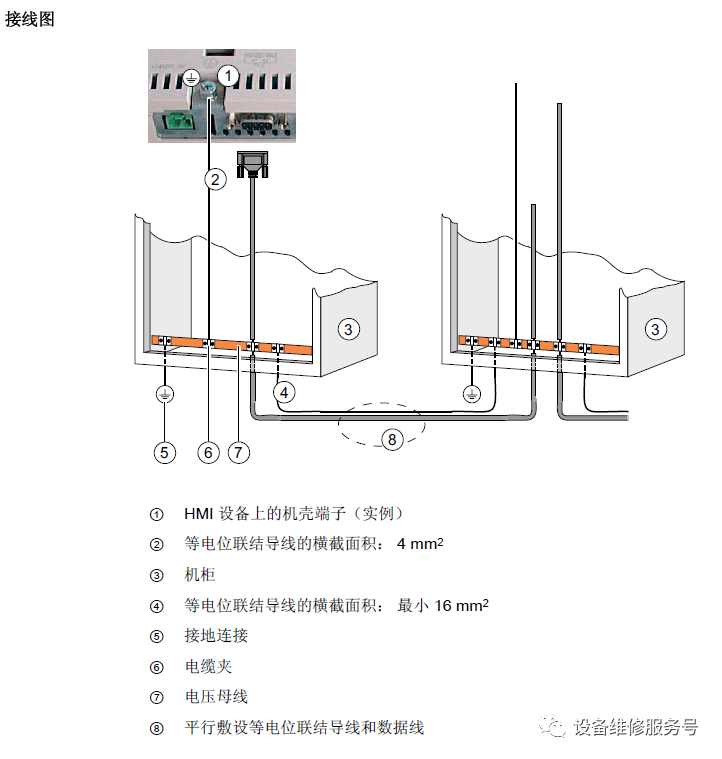

2.2连接

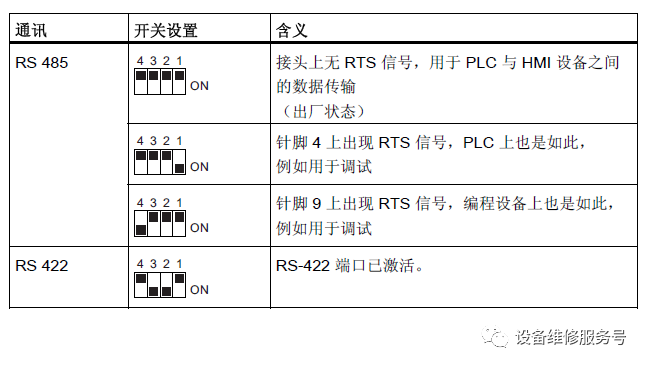

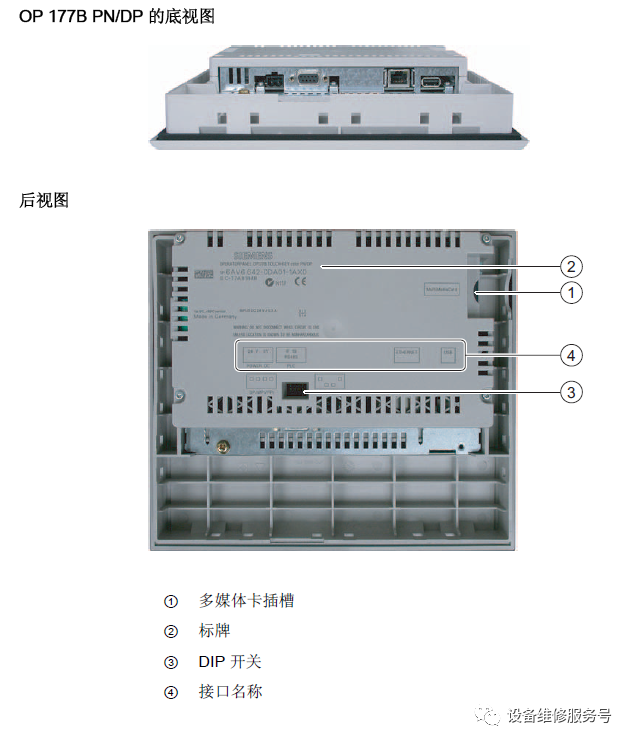

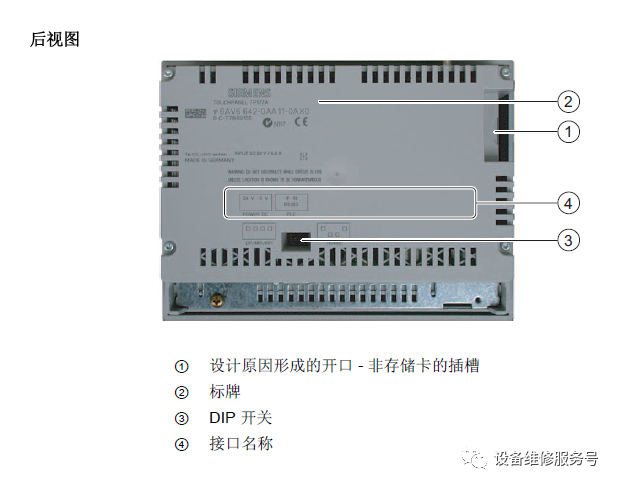

型号接口说明

三、组态操作系统

3.1TP77A

装载程序按钮具有下列功能：

●使用“传送”按钮设置HMI设备的“传送”模式。

●按下“启动”按钮，打开存储在HMI设备上的项目。

●按下“控制面板”按钮，打开HMI设备控制面板。

控制面板用于配置各种设置，如传送设置。每次关闭项目后，还会出现装载程序。

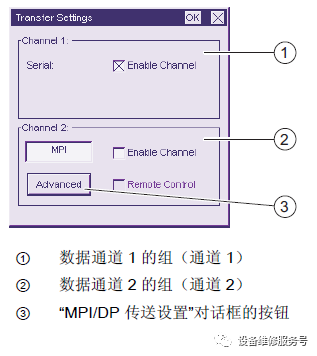

组态数据通道

通过“传送”图标打开“传送设置”对话框。

1.组态想要使用的数据通道。

可通过激活“通道1”或“通道2”组中关联的“启用通道”复选框来清除所需的数据通道。在“通道1”组中，为串行数据传送组态RS485端口。

–激活“启用通道”复选框可启用数据通道。

–禁用“启用通道”复选框可锁定数据通道。

2.组态数据通道2的自动传送。

–禁用“远程控制”复选框可禁用自动传送。

–激活“远程控制”复选框可启用自动传送。

3.使用“高级”按钮，转到“MPI/DP-传送设置”对话框，可在其中更改MPI/DP设置

在使用"OK"改变MPI/DP设置之后，关闭“MPI/DP-传送设置”对话框。

4.关闭“传送设置”对话框并用"OK"保存您的输入项以接受这些输入项。

触摸"X"以放弃输入项.

3.2TP177B

装载程序按钮具有下列功能：

●使用“传送”按钮设置HMI设备的“传送”模式。仅当至少启用了一个数据通道用于传送时，才能激活传送模式。

●按下“启动”按钮，打开存储在HMI设备上的项目。

●按下“控制面板”按钮，打开HMI设备控制面板。控制面板用于配置各种设置，如传送设置。

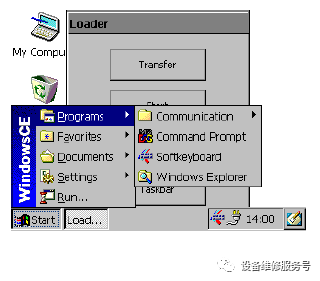

●按下“任务栏”按钮，激活包含了打开的WindowsCE开始菜单的任务栏。

安装选件的步骤

请按如下步骤进行操作：

1.在组态PC上，从WinCCflexible的“项目”“传送”菜单中选择“通讯设置”命令。“通讯设置”对话框打开。

2.选择HMI设备的类型。

3.选择HMI设备与组态PC之间的连接类型，然后设置连接参数。

4.单击“确定”关闭对话框。

5.在WinCCflexible的“项目”“传送”菜单中选择“选项”命令。

6.在“可用选项”下选择所需的选件。

7.在HMI设备上设置“传送”模式。

如果在HMI设备上启用了自动传送模式，则该设备会在启动安装选件时自动设置“传送”模式。

8.在组态PC的WinCCflexible中使用“”按钮开始安装选件。

按照WinCCflexible中的说明进行操作。

将显示指示安装进度的状态画面。

卸载选件的步骤

请按如下步骤进行操作：

1.在组态PC上，从WinCCflexible的“项目”“传送”菜单中选择“通讯设置”命令。“通讯设置”对话框打开。

2.选择HMI设备的类型。

3.选择HMI设备与组态PC之间的连接类型，然后设置连接参数。

4.单击“确定”关闭对话框。

5.在WinCCflexible的“项目”“传送”菜单中选择“选项”命令。

6.在“已安装选项”下选择所需的选件。

7.在HMI设备上设置“传送”模式。

如果HMI设备启用了自动传送模式，则该设备将在启动卸载选件时自动设置

“传送”模式。

8.在组态PC的WinCCflexible中使用“”按钮开始卸载选件。

按照WinCCflexible中的说明进行操作。将显示指示卸载进度的状态画面。

备份步骤

请按如下步骤进行操作：

1.在组态PC上，从WinCCflexible的“项目”“传送”菜单中选择“通讯设置”命令。“通讯设置”对话框打开。

2.选择HMI设备的类型。

3.选择HMI设备与组态PC之间的连接类型。

设置连接参数。

4.单击“确定”关闭对话框。

5.在WinCCflexible的“项目”“传送”菜单中选择“备份”命令。

“SIMATICProSave[备份]”对话框打开。

6.选择要进行备份的数据。

7.选择“*.psb”备份文件的目标文件夹及文件名。

8.在HMI设备上设置“传送”模式。

如果在HMI设备上启用了自动传送模式，则HMI设备将在启动备份时自动设置“传送”模式。

9.在组态PC上，使用“启动备份”在WinCCflexible中启动备份操作。

按照WinCCflexible中的说明进行操作。将打开一个状态视图，指示操作的进度。

恢复步骤

请按如下步骤进行操作：

1.在组态PC上，从WinCCflexible的“项目”“传送”菜单中选择“通讯设置”命令。“通讯设置”对话框打开。

2.选择HMI设备的类型。

3.选择HMI设备与组态PC之间的连接类型。

4.设置连接参数。

5.单击“确定”关闭对话框。

6.在WinCCflexible的“项目”“传送”菜单上选择“恢复”命令。

“SIMATICProSave[恢复]”对话框打开。

7.在“打开”域中选择要恢复的“*.psb”备份文件。

可以看到创建该备份文件所用的HMI设备以及文件中包含的备份数据的类型。

8.在HMI设备上设置“传送”模式。

如果在HMI设备上启用了自动传送模式，则该设备会在启动恢复操作时自动设置“传送”模式。

9.在组态PC上，使用“启动恢复”在WinCCflexible中启动恢复操作。

如果在HMI设备和备份中均存在许可证密钥，将显示一个对话框。使用此对话框来确定是要覆盖许可证密钥还是中止恢复过程。

–必要时可中止备份，并首先备份HMI设备的许可证密钥。更多信息，请参考“传送和回传许可证密钥部分。

–然后重新启动恢复过程。

10.按照WinCCflexible中的说明进行操作。

将打开一个状态视图，指示操作的进度。
