上节回顾：TIA博图基础知识：STEP7(TIAPortal)软件常用界面功能及操作

本节重点：

如何创建一个TIA新项目？

1）双击TIAPortal，默认“启动”选项

2）选择“创建新项目"

3）输入项目名称，选择路径

对于一个标准的TIA博图项目，必然是包含了它的硬件组态设计和PLC程序编辑组块两大部分。

硬件组态设计

1、在【开始】菜单选项，选择【组态设备】

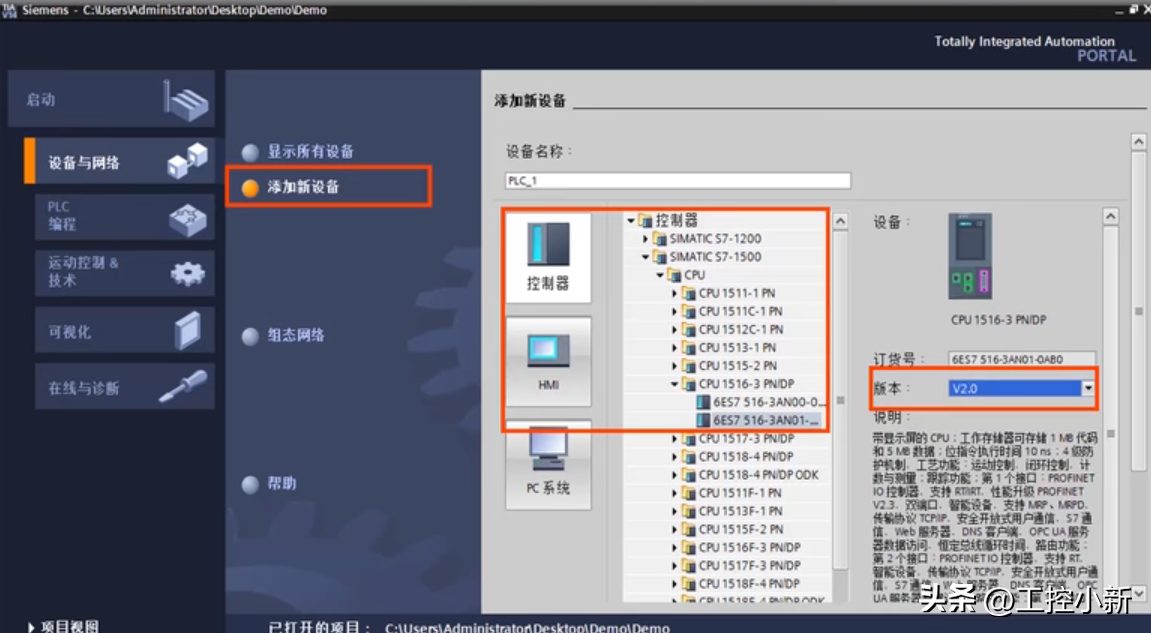

2、在【设备与网络】菜单栏中，选择【添加新设备】选项，查看实训箱中实际CPU的订货号及硬件版本；选择控制器一SIMATICS7-1500”-“CPU”-“CPU1516-3PN/DP”一“6ES7516-3AN01-0AB0”，硬件版本选择。根据自己项目需求进行添加CPU控制器。

3、选好CPU之后，进入到设备视图画面，然后从右侧的硬件目录选择对应模块，然后拖放到工作区上去，最后保存项目，这样的一个硬件配置就算完成了。
