前提条件

1．通过CP5611实现PLC系统与WINCC通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.

2．将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。

I．STEP7硬件组态

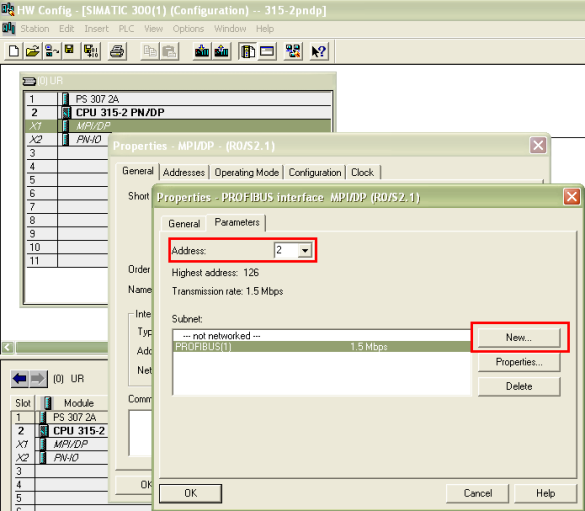

使用STEP7软件组态PLC的硬件信息，将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口指定为PROFIBUS，如下图所示：

A．设置该PROFIBUS端口的地址为2

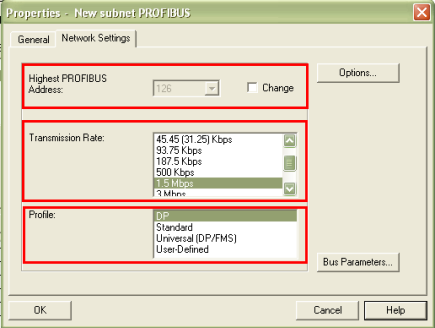

其中重要参数如下：

HighestPROFIBUSAddress：

指整个PROFIBUS网络中的最高的站点地址，默认为126，可作修改。

TransmissionRate：

PROFIBUS网络的通讯速率，整个网络中所有站点的通讯波特率应当一致。

Profile：

具体的传输协议的设置，这里我们使用DP。

其他设置可根据您项目的具体情况进行设置。

2．安装CP5611通讯板卡

安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:

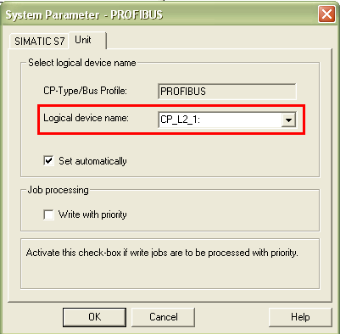

3．添加驱动程序和设置系统参数

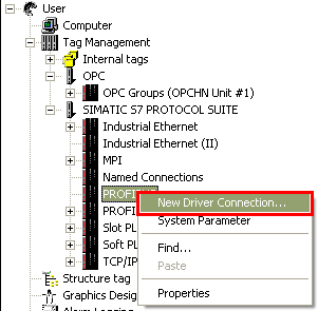

打开WINCC工程在TagManagement--SIMATICS7PROTOCOLSUITE-PROFIBUS

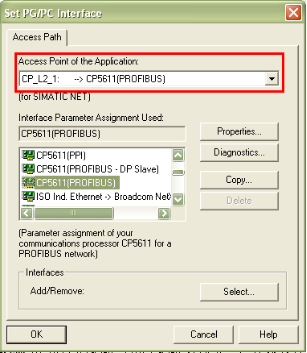

4．设置SetPG/PCInterface

参数。如图所示：

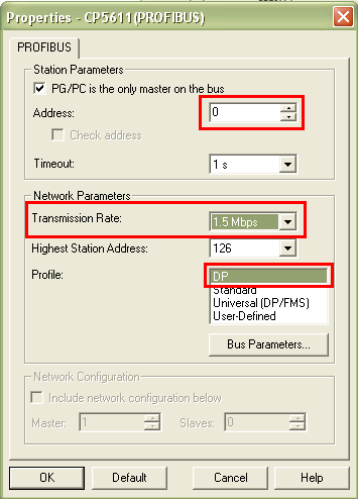

重要的参数如下所示：

Address:

CP5611的PROFIBUS地址

TransmissionRate:

PROFIBUS网络的传输速率（您可以修改，但必须和实际连接PLC的PROFIBUS端口的传输速率相同）

HighestStationAddress:

PROFIBUS网络的最高站地址（必须和PLC的PROFIBUS网络参数设置相同）

Profile:

设置具体通讯协议，这里使用DP

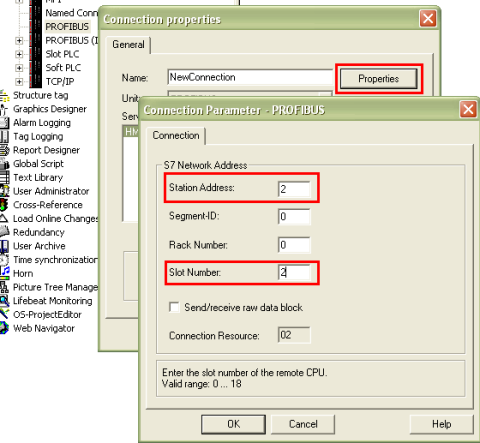

5．添加通道与连接设置

重要的参数如下所示：

StationAddress：（通讯模块的IP地址）

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0

SlotNumber：CPU所处的槽号

注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

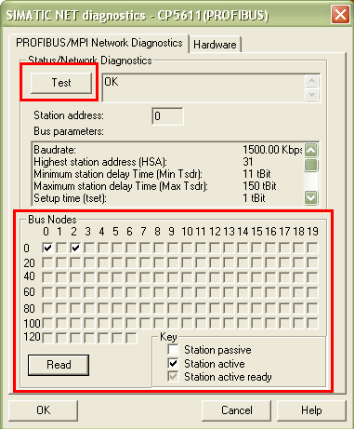

6．连接测试与通讯诊断

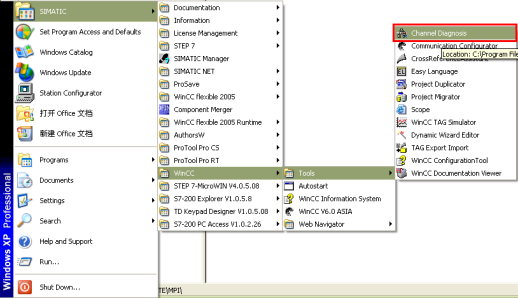

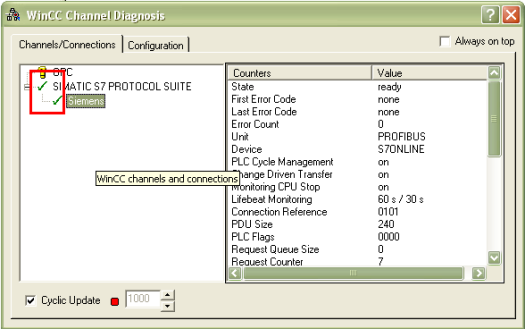

通过WINCC工具中的通道诊断程序WinCCChannelDiagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图

至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程完毕。
