指令

S为源操作数；

M1为被传送的起始位；

M2为传送位数；

D为目标数；

n为传送的目标起始位。

源操作数的软元件有：T、C、V、Z、D、K、H、KNX、KNY、KMM、KNS。

目标操作数的软元件有：T、C、V、Z、D、K、H、KNY、KMM、KNS。

M1、M2、n的软元件有K、H。

指令用法

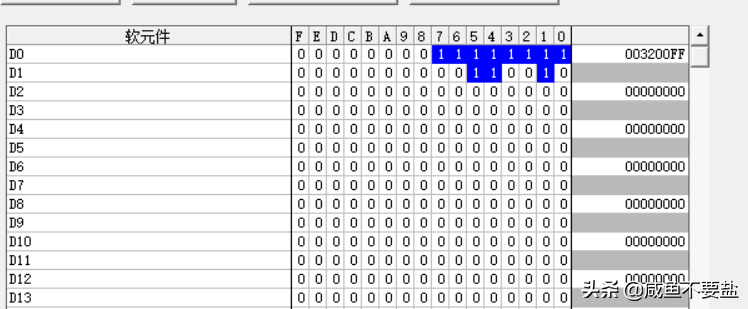

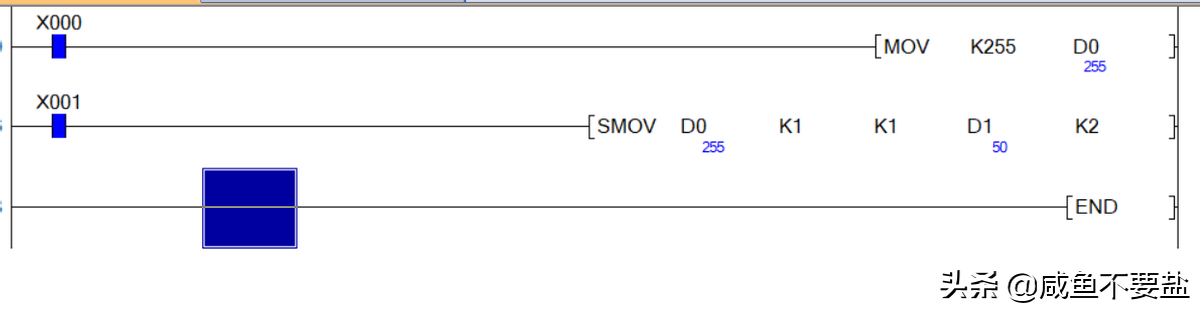

SMOV移位传送指令是将S第M1位开始的M2位的数移位传送到D的第n位开始的M2位上去，M1~M2和n的取值位1~4.分开后的BCD码重新分配组合，一般用于多为BCD码拨盘开关的数据输入。
