施耐德M221/M200/M100系列PLC采用EcoStruxure机器专家基础版软件：MachineExpertBasic_编写程序。

（1）配置应用程序保护

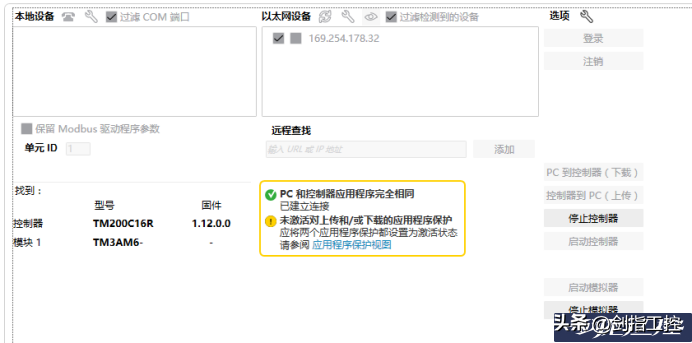

打开MachineExpertBasic编程软件，显示如下：

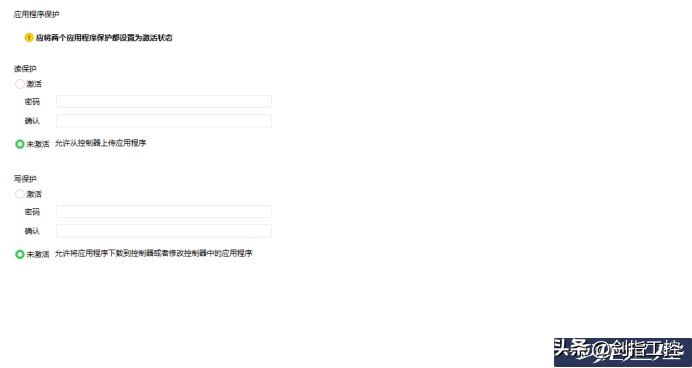

读保护和写保护都选择：“未激活”，再选择“应用”按钮。

（2）选择CPU和模拟量模块

选择主菜单“配置”

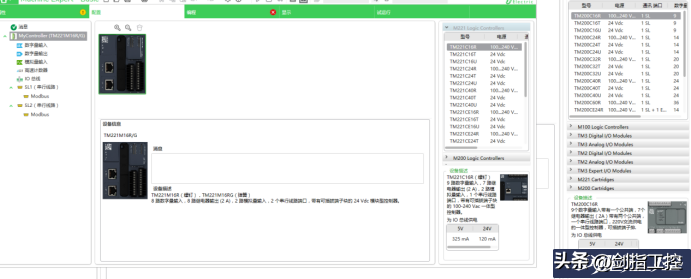

把TM200C16R拖到CPU位置

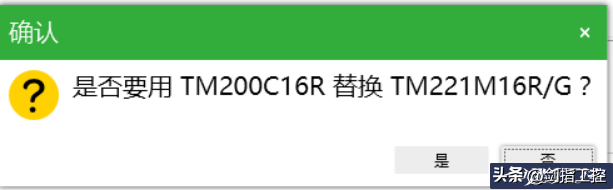

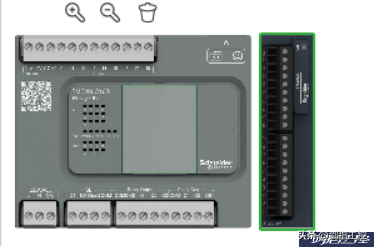

选择是。再把“TM3AnalogI/OModules”下的TM3AM6/G拖到CPU后面。

（3）配置TM3AM6/G数据

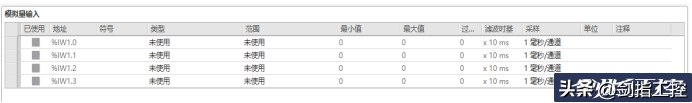

选择：IO总线-模块1（TM3AM6/G）-模拟量输入

*选择：IO总线-模块1（TM3AM6/G）-模拟量输出，弹出：

（4）新建AI功能块

*选择主菜单中的“编程”，在“用户定义功能块”右击“添加用户定义功能块”，在1“-UDFB1_”右击“重命名用户定义功能块”修改成“AI”。

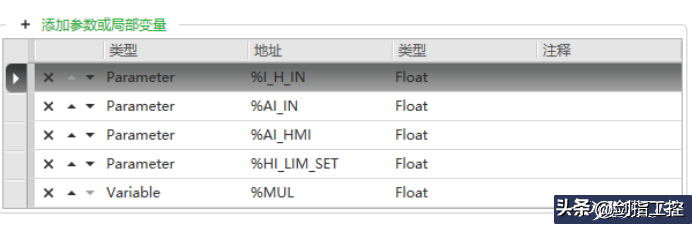

*按一下“添加参数或局部变量”左侧加按钮，添加四个FLOAT类型参数和一个FLOAT局部变量。

*在“添加本地功能块”选择“定时器”，添加一个定时器。

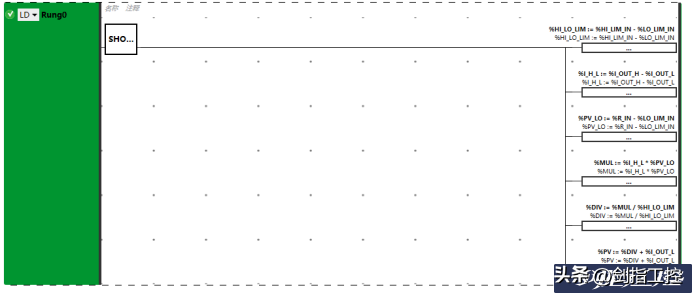

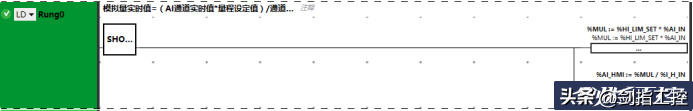

*Rung0增加一段程序

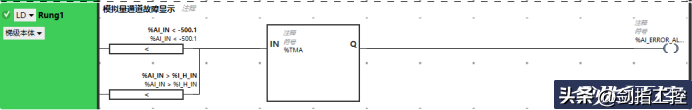

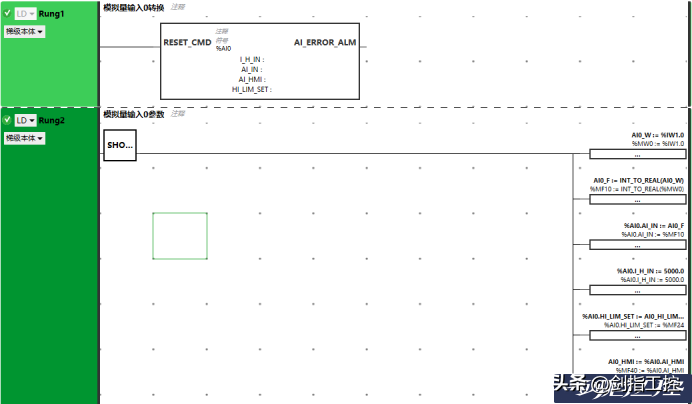

*Rung1增加一段程序

（5）新建AO功能块

具体方法参数AI功能块。

（6）创建AI转换POU

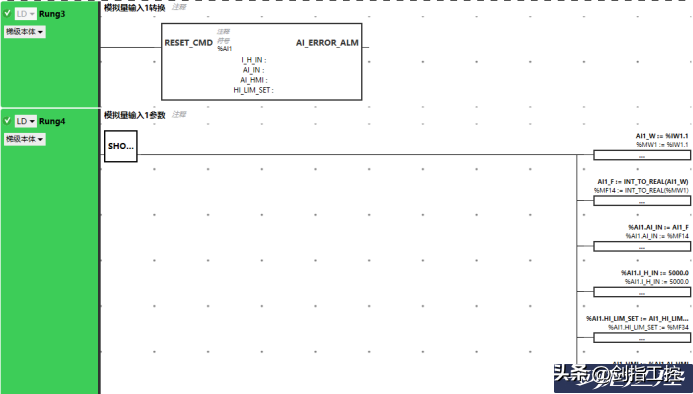

选择功能块一UD一AI，增加AI0功能块。

（7）创建AO转换POU

选择功能块一UD一AO，增加AO0功能块。

（8）离线仿真（以模拟量输出为例）

*主菜单一试运行一启动模拟器一启动控制器一确定。

*在模拟量输出0参数程序段中，%MF50（输入实时值）设成50，%MF52（输入最大值）设成100，计算出模拟量输出%等于2500。

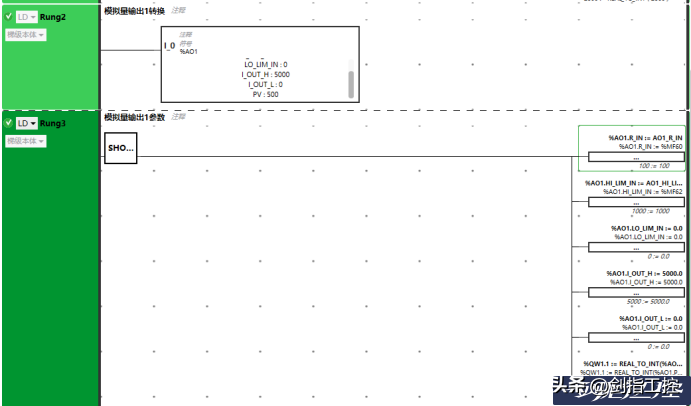

*在模拟量输出1参数程序段中，%MF60（输入实时值）设成100，%MF52（输入最大值）设成1000，计算出模拟量输出%等于500。

注意：每个功能块只能调用32次。

（9）参考资料

*编程软件下载地址：施耐德官网一产品一工业自动化一可编程逻辑控制器一ModiconM200可编程控制器一软件和固件。

源程序下载

下载地址：

链接:

加入剑指工控技术群，联系各群群管理员获得提取码。
