PLC在应用时需要处理各种各样的数据,因此为了应付这些数据,它的存储单元就需要有多种格式,今天带大家了解一下,西门子1200PLC的数据格式.

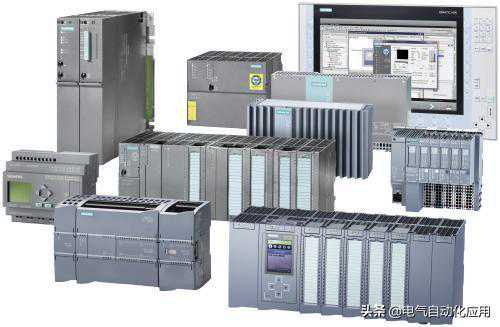

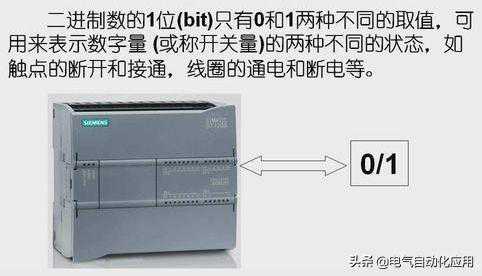

西门子S7-1200CPU中可以按照位、字节、字和双字，对存储单元进行寻址。二进制数的一位只有0或1两种不同的取值，可以用来表示数字量或称开关量的两种不同的状态，如触点的断开和接通线圈的通电和断电等。
八位二进制数组成一个字节，其中的第0位为最低位，第七位为最高位。

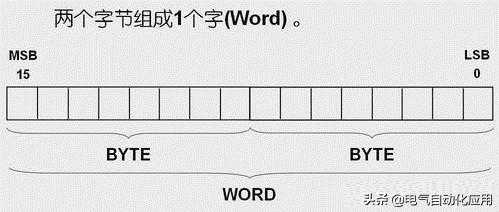

两个字节组成一个字，其中的第0位为最低位，第15位为最高位。

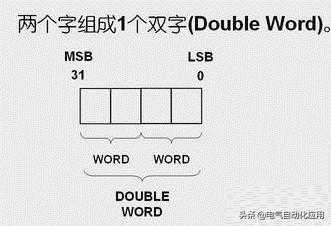

两个字组成一个双字，其中的第0位为最低位，第31位为最高位。
西门子S7-1200CPU，不同的存储单元都是以字节为单位,如图所示：

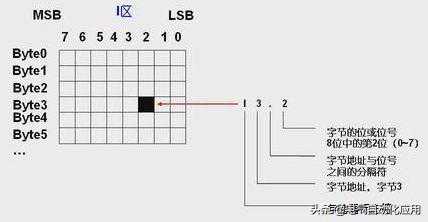

对位数据的寻址由字节地址和位地址组成，如，其中的区域标识符I表示输入映像区，字节地址为3，位地址为2，这种存取方式称为字节位寻址方式。

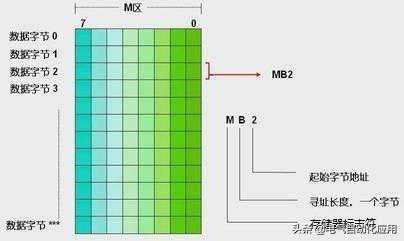

对字节的寻址，如MB2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，B表示寻址长度为一个字节，即寻址为存储区中的第二个字节。
对字的寻址，如MW2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，W表示寻址长度为一个字，即两个字节，寻址为存储区中从第二个字节开始的一个字，即字节2和字节3。请注意，两个字节组成一个字，遵循的是低地址、高字节的原则。以MW2为例，MB2为MW2的高字节，MB3为MW2的低字节。

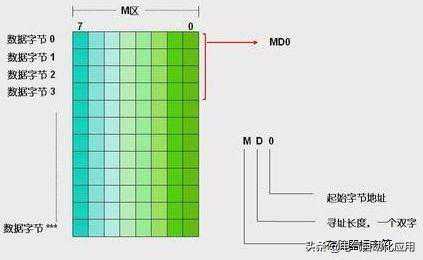

对双字的寻址，如MD0，其中的区域标识符M表示为存储区，0表示寻址单元的起始字节地址，D表示寻址长度为一个双字，即两个字四个字节，寻址为存储区中从第0个字节开始的一个双字，即字节0、字节1、字节2和字节3。
分类：寻址方式从大的方面可以分成直接寻址和间接寻址。
直接寻址就像甲要和乙说话直接叫乙的名字就可以了，甲直接和乙建立联。
间接寻址就像甲要和乙说话，而乙在另外一个城市，甲就写了一封信通过邮递员送给乙，甲通过邮递员间接和乙建立联系，这就叫间接寻址。间接寻址中指针就充当了邮递员的角色。
直接寻址分为：绝对地址寻址，符号寻址
间接寻址分为：存储器间接寻址，寄存器间接寻址。
一、直接寻址
直接寻址是最简单的寻址方法，也是编程中最常用的寻址方式。
①绝对地址寻址
绝对地址寻址就是直接调用要使用的地址
示例：
②符号寻址
符号寻址就是通过符号表中的绝对地址的命名进行寻址
二、间接寻址★★★★★
间接寻址是比较复杂的寻址方式，也是我们这里重点讲解的地方，间接寻址需重点理解指针的概念。
★指针：理解指针主要需要理解指针的两个特性。
A.存储性：存储性指的是指针也是一段存储空间，它的存储内容是地址。
B.指向性：因为指针存放的内容是地址，那么指针中存放的是哪一个地址，我们就说指针指向了这个地址所对应的存储空间，这就是指针的指向性。
A.存储器间接寻址
【A1】16位指针寻址：
1)16位指针存储空间
16位指针存储空间是16位，2个字节，通过这2个字节的空间来存放变量的地址。
2)16位指针寻址范围
16位指针只能对计时器(T)，计数器(C)，数据块(DB,DI)的号，程序块(FB,FC)的号进行寻址，也就是这2个字节的存储空间中只能存放计时器的编号，计数器的编号，数据块的编号，程序块的编号。
3)16位指针寻址表示格式
16位指针寻址表示格式为：区域标示符[16位地址指针]
示例：
DB[MW0]//表示对DB块进行寻址，MW0中如果存储的是1，那么该寻址结果为DB1，也就是通过该指令找到了DB1数据块。
T[MW2]//表示对计时器进行寻址，MW2中如果存放的是2，那么该寻址结果为T2，也就是通过该指令找到了计时器T2。
4)16位指针寻址程序示例
例1：
L2//将2进行装载
TMW0//将2传送到MW0
//如果=True
LS5T字节.位格式进行寻址(最直观最方便的寻址方式，推荐使用)。
6)32位指针三种寻址方法举例

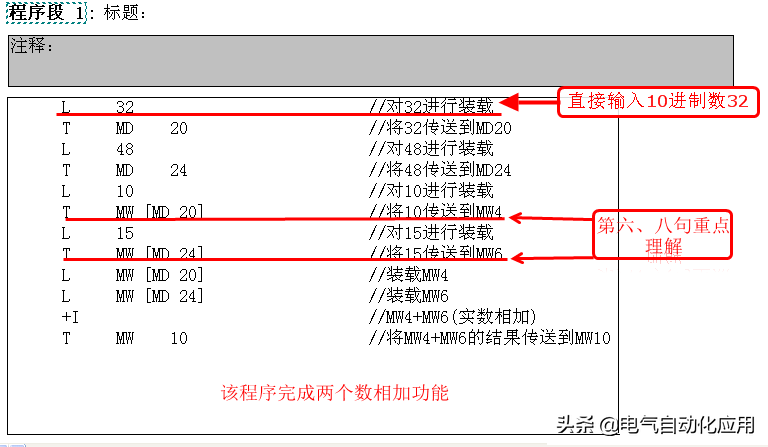

★例1：直接输入10进制数寻址
该程序实现的是两个数相加的功能。
这里我们要重点理解为什么第六句将10传送到了MW4中,而不是MW32中，为什么第八句将15传送到了MW6中，而不是MW48中。

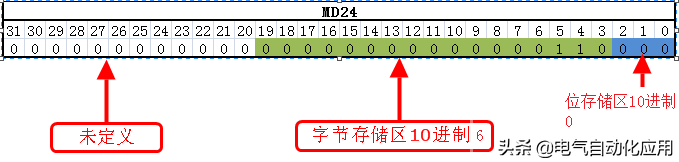

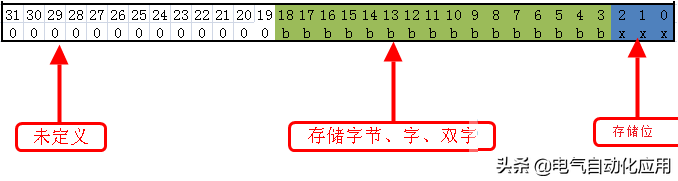

这是因为32，和48存放到指针中是按照32位二进制数进行存放的，下面我们通过将48存放到MD24来进行举例说明
由上图可知将48放进MD24则MW[MD24]指向了MW6

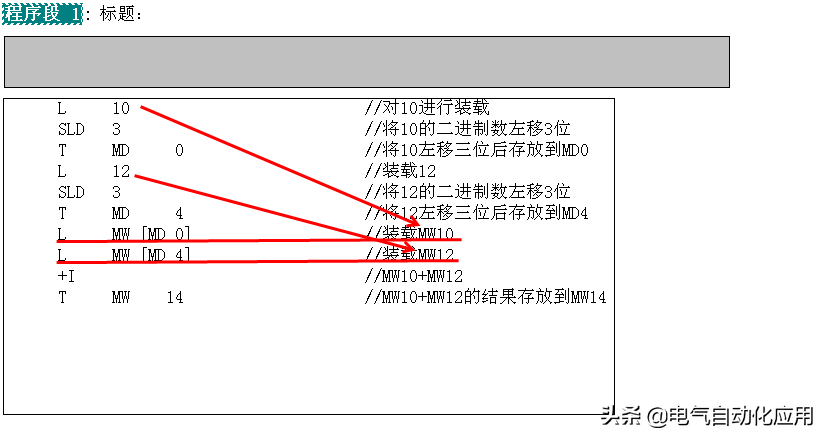

例2：左移3为进行寻址
由于将10进制数对应的2进制数左移三位后，字节存储区的二进制数和该10进制数对应的2进制数又相同了，而位存储区变为0，所以这样的寻址要比例1的寻址方式显得更为直观，便于使用和理解。
例3：以P字节.位的寻址方式是最直观方便的。
B.寄存器间接寻址
寄存器间接寻址使用的是CPU的地址寄存器AR1和AR2
B1)寻址格式
区域标示符[AR1/AR2,PX表示偏移量X是偏移具体数值。
B2)寄存器间接寻址示例
