欧姆龙CJ系列PLC如何创建I/O表？

欧姆龙CJ系列PLC主要有CJ2M、CJ2H，其中CJ2M有基本型和网络型，程序容量6万步，数据存储容量16万字，输入输出点数最高达2560点，基本指令执行速度40ns，应用指令执行速度120ns。

CJ系列PLC是模块化PLC，需要添加各种模块/单元，添加这些模块/单元后，需要建立I/O表。建立I/O表的方法有两个，以“CJ1W-PA202”+“CJ1W-MD211”+“CJ2M-CUP31”+“CJ1W-ID211”+“CJ1W-OD211”+“CJ1W-AD041”+“CJ1W-DA041”+“CJ1W-NC213”的配置为例说明如下。

一、手动创建I/O表

1，打开CX-P软件，新建一个项目，选择好设备类型，创建一个项目。

2、双击“IO表和单元设置”，在IO表窗口中添加模块。软件设置单元号与硬件设置的单元号要保持一致。

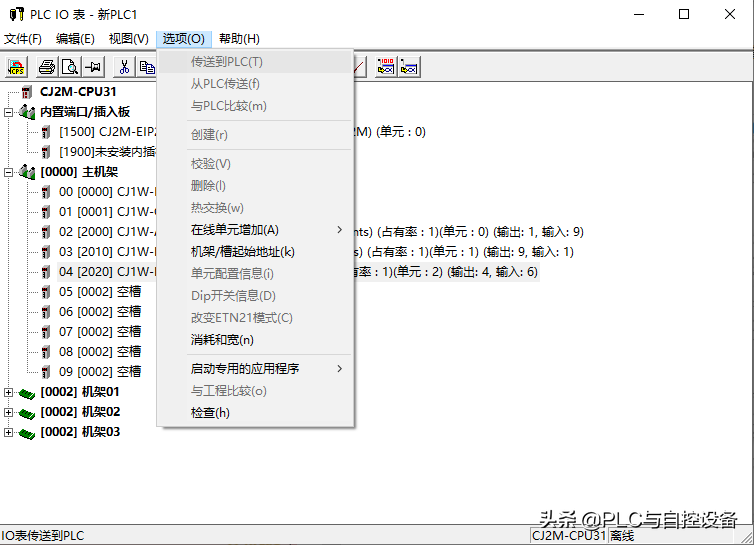

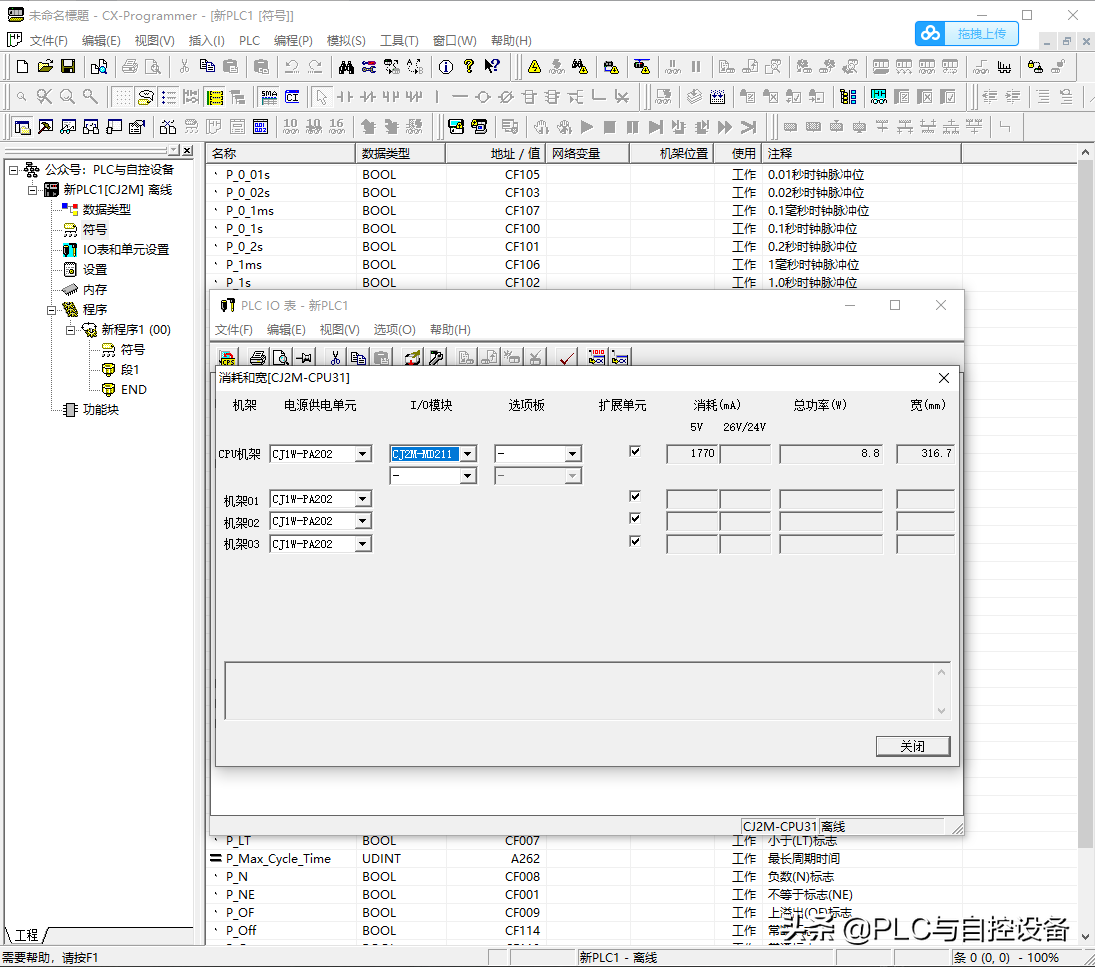

再在“选项”→“消耗和宽”中添加电源模块和脉冲IO模块，如下图所示。

二、自动创建I/O表

1、CX-P软件连接到PLC，在软件选择“编程”模式。

PLC中的IO配置自动上传到上位机的CX-P软件中。
