硬件：本例中,以CPU315-2DP(315-2AF03-0AB0)作为主站；以CPU315-2DP(315-2AG10-0AB0)作为从站。

通讯：主站发送2字节数据，从站接收后，再将接收的数据发送回主站。

1、建立S7-300主站：S7-300（M），在硬件配置中为主站模式：

2、建立S7-300从站：S7-300（S），在硬件配置的DP属性菜单中

1）在操作模式设置CPU为从站模式

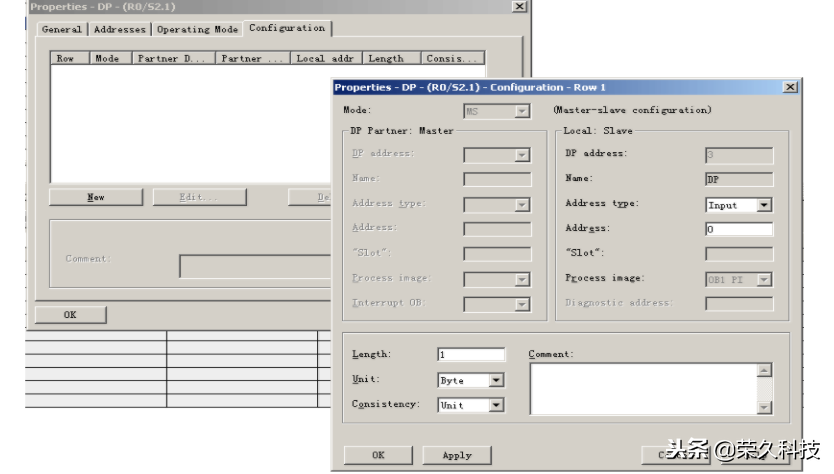

2）在配置栏内，单击“NEW”按钮，进入通讯配置画面。

在此画面内。只能先配置从站输入/输出数据。

在“Addresstype”选择是输入或输出；

在“Address”选择输入/输出的地址（此地址是SFC14，SFC15功能块的“LADDER”地址）

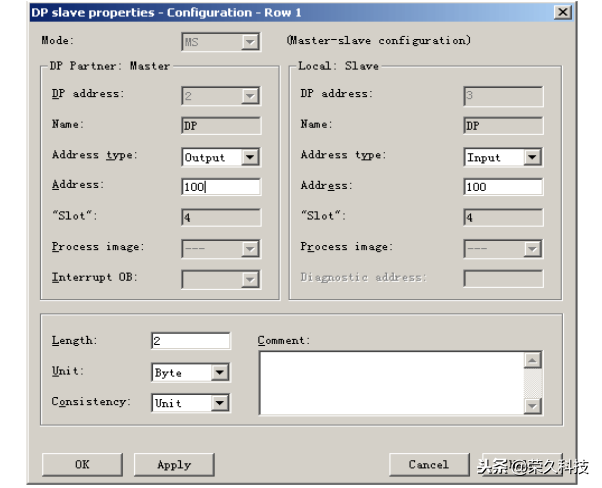

分别在“Length”、“Unit”、“Consistance”内写入输入/输出通讯数据的长度、长度单位及通讯形式

输入数据从I100开始为2个字节；

输出数据从Q200开始为2个字节；

3、在主站内配置通讯参数，打开主站的“硬件配置”画面：

选中DP网络，在“配置文件”内选中CPU31X

1）出现下面画面，单击“Connect”按钮

2）进入“Configuration”

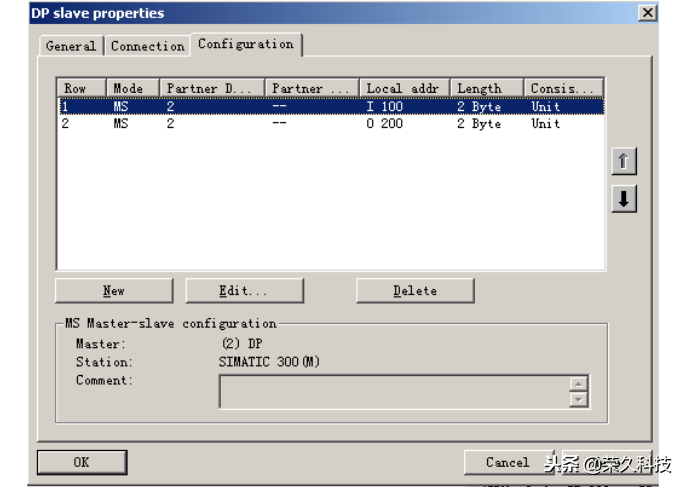

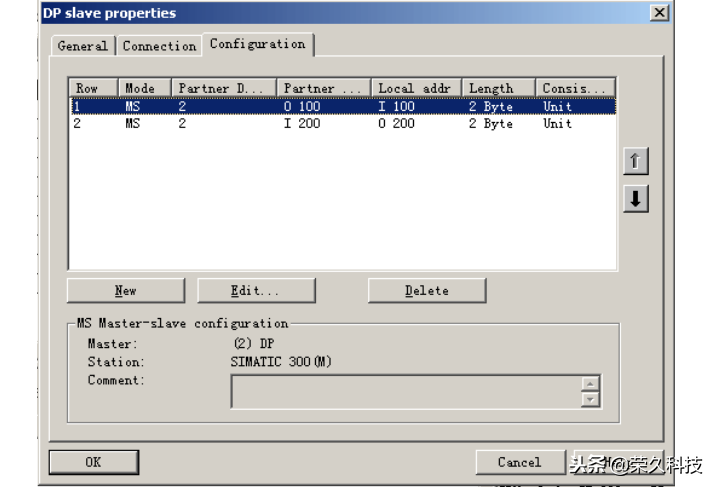

出现先前所配置的从站通讯数据，分别进入每一行，配置与从站通讯参数所对应的主站的通讯参数。

注意：

1）从站的输入对应于主站的从输出；从站的输出对应于主站的输入；

2）设置的通讯数据长度一定要与程序中的功能块中的通讯长度一致；

3）主、从站的I/O地址将来作为“功能块SFC14、SFC15”的“LADDER”地址。
