欧姆龙PLC的NJ系列NJ
运动、逻辑和视觉集于一体
欧姆龙PLC的NJ系列NJ
特点OneMachineControl
运动、逻辑和视觉集于一体
将组成机械所需的各种控制设备汇集于一体，使用一个软件即可进行控制。
这就是Sysmac自动化平台的努力目标。
我们的新型机器自动化控制器NJ系列通过自动化软件SysmacStudio集成了运动、逻辑、安全、视觉传感器及网络功能，可进行统一操作。
该SysmacStudio提供包含3D运动仿真在内的综合开发环境(IDE)。另外，NJ系列控制器标准配备内置EtherCAT端口和EtherNet/IP端口。通过将这两个网络集成为1个网络，实现了高速实时机器控制和数据处理机管理。
欧姆龙PLC的NJ系列NJ运动、逻辑和视觉集于一体
机器自动化控制器：NJ系列
集合了逻辑控制和高级运动控制功能，实现对机械整体的控制和管理。
信息通信网络：EtherNet/IP
实现上位系统与机械设备之间的通信及远程访问。
自动化软件：SysmacStudio
将编程、配置、模拟、监控功能汇集于一个软件。
设备控制网络：EtherCAT
用于实现对变频器、伺服驱动器、I/O、安全和视觉传感器的实时控制。
本目录中使用的产品照片和图片中包含示意图，可能与实物有所差异。
屏幕截图的使用已获得微软的许可。
Oneconnection
统一、开放的控制网络
机器自动化控制器NJ系列采用以Ethernet为基础的开放式工业应用网络。可实现机器内部的控制网络和机器与工厂之间的网络的无缝连接。NJ系列采用世界标准的工业通信规格的EtherNet/IP和既高速又能连接各种控制设备的以太网为基础的机器控制网络EtherCAT。
欧姆龙PLC的NJ系列NJ统一开放、开放的控制网络
EtherNet/IP：信息通信用开放式网络
·设备间的通信
·与显示器或SCADA软件的接口
·远距离的远程访问
·SysmacStudio的连接
·SQL客户端
·FTP服务器
·适用于MATLAB®/Simulink®PLCCoder
EtherCAT：机器控制用开放式网络
·统一进行运动、I/O控制的以太网基础的高速控制网络
·可连接伺服驱动器、视觉传感器、安全、I/O等设备
·最多可连接192个从站
·符合欧姆龙标准的抗噪特性
·采用带RJ45连接器的标准STP屏蔽电缆
将安全集成到机器自动化中
·获得ISO13849-1,PLe和IEC61508,SIL3认证
·实现了高柔软性安全分散系统
·安全编程遵从IEC61131-3标准
·配备的功能框图依据PLCopen®标准获得了TÜV认证
·配备SafetyoverEtherCAT(FSoE)，实现安全集成
机器控制网络EtherCAT
EtherCAT是最适于机器控制的开放式高速网络。
本公司采用EtherCAT作为机器控制的标准网络，从而实现了将运动控制的伺服驱动器、I/O以及现
场网络设备汇集于一体。
EtherCAT是以Ethernet为基础的网络，具有高效的数据传输功能，可实现高速、高精度控制。而且
所有欧姆龙制的EtherCAT设备，都具备极高的耐受现场严酷噪音环境的特性。
欧姆龙PLC的NJ系列NJ机械控制网络
工业以太网
EtherCAT的收、发数据采用的Ethernet帧数据组，以全双工通信方式的100Mbps进行通信。
SafetyoverEtherCAT(FSoE)
FSoE帧包含在EtherCAT过程数据中，可实现安全控制的自由分散，将对高速高精度自动化控制的影响降到最低。
On-the-fly数据通信
EtherCAT从站设备在让通信帧高速通过的瞬间，执行各自的数据交换。通过这种方式，EtherCAT保证了高通信总处理能力。
轻松布线
EtherCAT有效运用标准的100BASE-TX通信方式，可利用标准的屏蔽式Ethernet电缆与连接器。并且，基本接线无需使用网络用开关。
分布式时钟
EtherCAT从站设备通过时戳功能计算数据传送过来的时间差，并调节刷新时间。使用该时戳功能，主时钟便可精确管理并补正对各从站设备的数据传输延迟量。通过此机制，可实现设备间的1μs高精度同步性。
灵活的拓扑结构
EtherCAT设备具有2个端口，因此，无需额外的开关等器件，相互之间便可直接连接。还可利用EtherCAT分支从站进行树形或星形结构的布线，从而通过分支减少布线。
Onesoftware
进一步提升机器控制设计的创造力
自动化软件SysmacStudio将控制设计工作向更具创造力的方向发展。
缩短编程、设定、调试的作业时间及步骤，更加集中于对机器性能与功能的提升。
SysmacStudio是一款以控制机器整体为目的而开发的软件。
更是一个简单易学，并将综合开发、测试和调整工作融为一体，最终帮您实现高安全控制的软件。
欧姆龙PLC的NJ系列NJ进一步提升机械控制设计的创造力
LearnitONCE
简单易学
·整合运动、逻辑、安全、驱动器和视觉传感器支持功能的一体化软件
·兼容开放程序的国际标准IEC61131-3
·统一编程、环境设定、监控的用户接口
DevelopitFAST
高速开发
·通过完全适应变量的指令语，全面支持梯形图语言、ST语言与功能块编程
·搭载可轻松设定复杂运动控制的凸轮编辑器
·通过开发机型基座，适用于模拟控制系统的simulink环境。
支持MathWorks公司的SimulinkPLCCoder
TestitasONE
综合测试环境
·实现逻辑与运动一体化的模拟、调试
·实现运动动作的2D、3D显示
·用于调谐和调试的数据跟踪功能
SecureitALL
绝对安全功能
·带32位安全密码的先进安全功能
·可对每个项目进行设定的保护功能
·可防止机克隆功能
自动化软件SysmacStudio
SysmacStudio集成了配置(结构设定)、编程和监控功能，以实现对机器的一体化控制。
采用图形的配置画面，可缩短控制器、网络、连接设备的设置时间。并且，在采用了符合IEC标准、PLCopen®的运动控制功能块的编程环境中，可明显缩短编程时间。带联机调试功能的编辑器，可实现快速且差错极少的编程。另外，采用可整合并执行顺序控制和运动控制的先进仿真功能，可明显缩短机器的调整时间。
操作简便
·实现配置、编程、监控的一体化开发环境
·统一用户接口，并实现直观的动作路线
驱动设备的设定、监控
欧姆龙PLC的NJ系列NJ驱动设备的设定、监控
·可实现伺服驱动器及变频器的参数设定及数据监控、数据跟踪
编程
支持多任务编程，并完全符合IEC61131-3标准。程序编辑器包含语法错误检查、变量、指令输入辅助及颜色识别功能等各种丰富的开发支持功能。还实现了可在梯形图程序中直接写入ST语言的联机ST功能。
欧姆龙PLC的NJ系列NJ编程

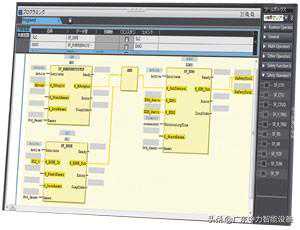

安全编程
配备了获得安全认证的PLCopen®标准的功能框图*
配备了简化复杂安全设备设定的支援功能，如错误非安全信号适用检查等，大幅降低了获得安全认证的工时
欧姆龙PLC的NJ系列NJ安全编程
*计划近期获得
运动控制
·图形凸轮编辑器可轻松实现对复杂运动动作的设计。
·凸轮表可在动作中实时进行修正。
·采用符合PLCopen®标准的运动控制功能块库，轻松实现主要运动控制。
欧姆龙PLC的NJ系列NJ运动控制
数据跟踪
将I/O状态及运动位置、速度信息进行同步，通过整合的数据跟踪功能，轻松实现机械调整、调试。
仿真
利用运动轨迹的3D监控，可对时序和运动进行精准的动作理论验证。
可对单个功能块、POU及程序整体进行仿真。另外，还搭载了中断步执行功能等标准功能。
机器自动化控制器NJ系列
无与伦比的高速性与可靠性并重
机器自动化控制器NJ是Sysmac自动化平台的核心控制器。在PLC长年积累的可靠性与牢固性的基础上，实现了兼具高速性、对控制的广泛适应性及软件库的灵活扩展性的综合型机器控制器。NJ系列兼备高性能机器控制必备的运动性能与精度、通信、安全、可靠性。我们将竭尽全力，为客户集中开发优异的机器产品贡献力量。
欧姆龙PLC的NJ系列NJ高速性与可靠性一样重
欧姆龙PLC的NJ系列NJ
欧姆龙PLC的NJ系列NJ
运动控制

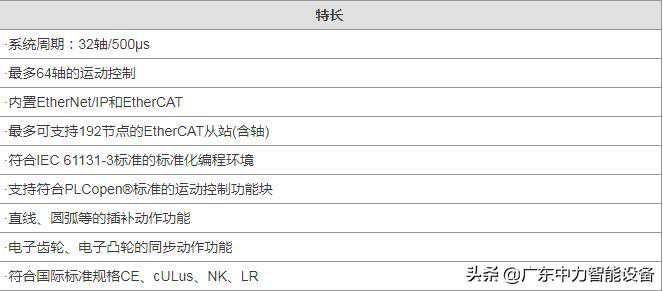

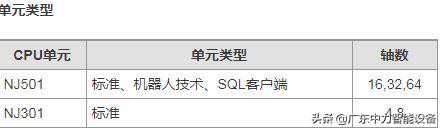

·最多64轴的控制
·单轴动作、多轴的插补动作功能
·32轴/500μs的周期时间
·电子凸轮、电子齿轮功能
·On-the-fly方式的电子凸轮
·轴组位置的完全控制
·控制最多8台/2ms、最多4台/1ms的三角机器人
·面向Delta-3控制的整合机器人技术功能块库
系统可靠性
·配备异常记录功能，可对控制器、现场网络设备、网络的信息与错误进行集中管理
·与PLC同等的系统监视功能：WatchDog定时器功能、内存检查功能、网络监视功能
机器控制
·完美结合逻辑、运动、安全及视觉传感器
·所有机器网络装置的同步控制
·多任务编程
·联机ST、结构化文本、梯形图的融合
·I/O容量：2,560本地点和192EtherCAT从站
硬件
·搭载Intel®Atom™处理器
·业界最小级别的控制器
·内置USB端口、SD卡槽
·实现了免风扇结构
信息通信用开放式网络
·设备间的通信
·HMI
·编程
·标准协议、服务：TCP/IP,FTP,NTP,SNMP
·CIP协议
·DB连接功能块：SQL客户端
机器控制用开放式网络
·伺服电机系统
·变频器
·机器人技术
·视觉传感器
·分散I/O单元
标准编程
·兼容开放程序的国际标准IEC61131-3
·支持符合PLCopen®标准的运动控制功能块

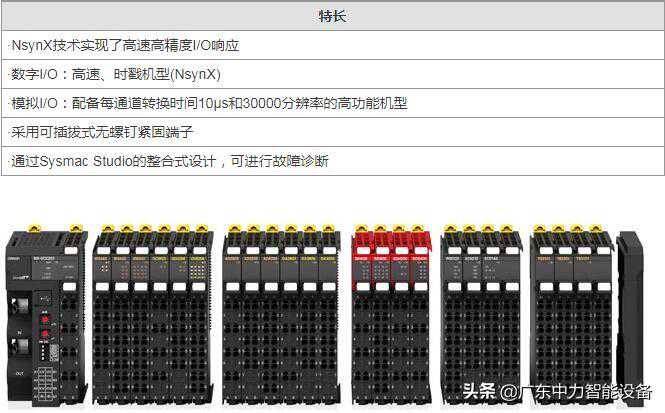

NXI/O
用于机器的高速高精度控制

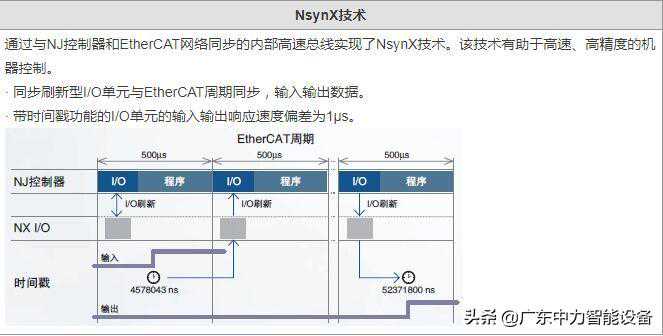

NXI/O以与EtherCAT网络同步的内部高速总线为基础，通过时戳功能，可按照μs精度控制输入输出。
在数字输入输出、模拟输入输出的基础上，位置接口、温度输入、安全CPU、安全I/O等70种以上的单元形成丰富的产品系列。
欧姆龙PLC的NJ系列NJ高速高精度控制
欧姆龙PLC的NJ系列NJ
以纳秒等级获取时间信息，控制输出
EtherCAT连接
·切实实现1μs速度偏差以下I/O响应的分布式时钟
·适用于SafetyoverEtherCAT(FSoE)
EtherCAT通信耦合器单元
·最多1024字节输入/1024字节输出
·所有I/O单元参数自动备份/恢复(安全控制单元和安全I/O单元除外)
数字I/O单元
·4、8、16点单元
·标准、高速、时刻指定功能型
欧姆龙PLC的NJ系列NJ数字单元
·高密度封装、12mm宽，最多16点
模拟I/O单元
·+/-10V电压和4-20mA电流信号
·2、4、8点的输入单元
·2、4点的输出单元
·标准、高功能机型
安全I/O单元*
·安全输入单元4、8点
安全输出单元2、4点
·可通过内部高速总线自由组合安全I/O
位置接口单元
·与Sysmac系统进行外部轴连接的编码器输入单元
·支持增量、绝对值编码器
·编码器输入、脉冲输出单元
温度输入单元
·热电偶*、测温电阻体连接的2点/4点型
欧姆龙PLC的NJ系列NJ热电偶
无螺钉紧固端子台
·快速、可靠的无螺钉推入型结构
·便于事前接线、接线检查及系统维护的拆装式端子台

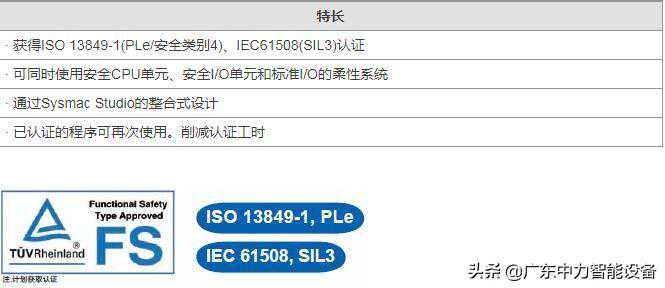

安全控制器NX系列
在机器自动化的基础上追加、整合了安全功能
Sysmac自动化平台以Oneconnection、Onesoftware为理念，在机器自动化的基础上追加、整合了安全功能。
搭载SafetyoverEtherCAT(FSoE)协议，通过EtherCAT与机器自动化控制器等机器连为一体。另外，SysmacStudio也实现了编程环境的整合。

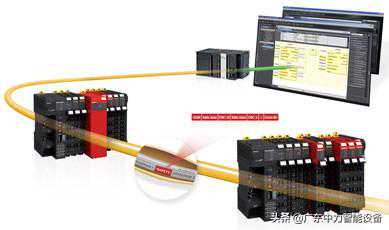

安全控制器NX系列由安全CPU单元和安全I/O单元构成，可与标准I/O单元NX系列自由组合。
欧姆龙PLC的NJ系列NJ安全控制器
欧姆龙PLC的NJ系列NJ
将安全整合到OneSoftware中
·依据IEC61131-3标准，便于通过变量与NJ之间进行程序联动
·搭载了PLCopen®安全功能框图
·将安全程序编辑器分离为NJ用，获得安全认证程序的再利用性高
·配备了轻松直接连接各种安全设备的设定支援功能，如错误非安全信号的适用检查等，大幅降低了获取安全认证的工时
安全I/O单元
·安全输入单元4点、8点等2种4点型可直接连接各种安全输入设备
·安全输出单元2点、4点等2种2点型的输出电流容量大，达2A/点
*1.程序容量以大小加以规定，记载了大致标准。

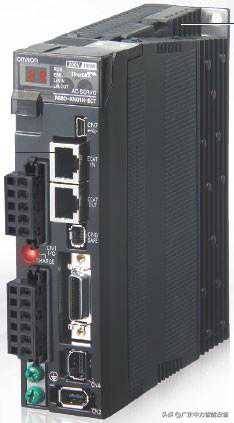

伺服电机/驱动器G5系列
更高速驱动机器的巅峰伺服
制造最好机械时，需要实现机械和控制的协调。G5系列，能够以更高速度、高精度，制造更小的安全机械。
欧姆龙PLC的NJ系列NJ
欧姆龙PLC的NJ系列NJ更高速驱动机械的巅峰伺服

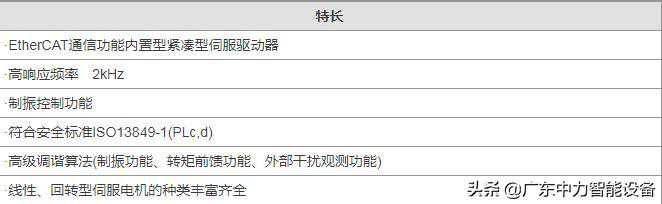

EtherCAT连接
依据CoE-CiA402驱动器曲线
·周期性同步位置模式、速度模式、转矩模式
·电子齿轮功能、原点复位模式、曲线位置模式
·保证高精度同步的分布式时钟
(DistributedClocks)
提高装置安全性
ISO13849-1(PLc,d)
STO:IEC61800-5-2
EN61508(SIL2)
欧姆龙PLC的NJ系列NJ提高装置安全性

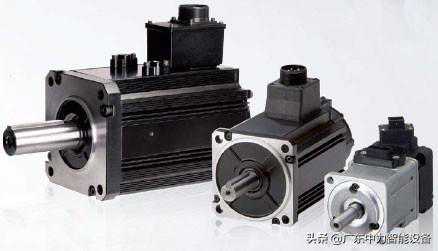

改善电机性能
·低齿槽转矩
·通过20bit编码器实现高精度控制
·所有容量的电机、连接器IP67适用
·适用于大范围转矩(从0.16N·m到96N·m、最大转矩224N·m)的电机产品种类丰富
欧姆龙PLC的NJ系列NJ改善电机性能
不带铁芯型直线电机
·小型、高效的设计
·重量轻、高速动作
·无齿槽、速度稳定性优异
欧姆龙PLC的NJ系列NJ不带铁芯型直线电机
带铁芯型直线电机
·小型、扁平的设计
·推力和规格的最佳化
·重量轻、推力高

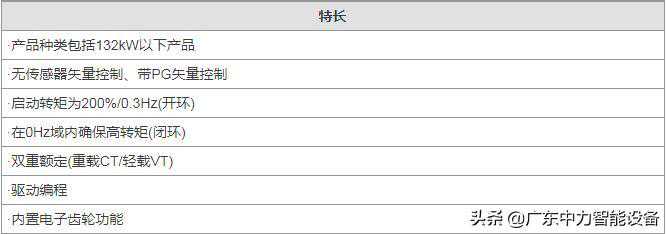

变频器MX2系列V1型/RX系列V1型
专注于响应时间的机器控制用变频器

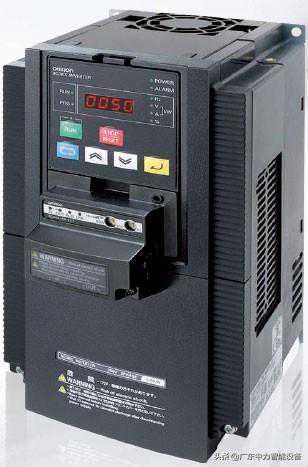

MX2系列V1型/RX系列V1型是适用于Sysmac自动化平台、最适用于机器控制的变频器。MX2系列V1型基于高级设计技术和算法，通过顺畅的减速停止功能及周期控制可实现正确的动作，通过开环可实现转矩控制。RX系列V1型性能较高，备有可满足丰富应用的功能及定制功能，可满足高精度要求。
MX2系列V1型
欧姆龙PLC的NJ系列NJMX2系列V1
开环控制转矩
·最适于定位控制类简单的转矩管理
·在无传感器矢量控制下，还可实现转矩限制功能
高速响应负载转矩变动
欧姆龙PLC的NJ系列NJ开环控制转矩
不会降低装置的速度，控制稳定，有助于提高生产效率
RX系列V1型
欧姆龙PLC的NJ系列NJ
欧姆龙PLC的NJ系列NJ
电机效率控制
·双重额定(重载CT/轻载VT)
·节能功能

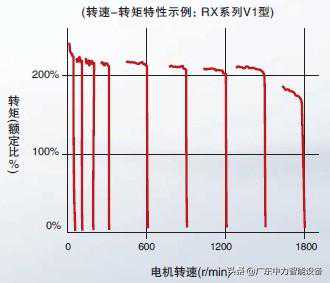

200%启动转矩
·在接近停止(0.5Hz)的状态下实现(无传感器矢量时)
·开环高速启动转矩控制
·实现流畅、快速的负载控制
欧姆龙PLC的NJ系列NJ电机控制效率
