数据寄存器D

admin 2024-11-21 15:16:1490 41

数据寄存器就是保存数值数据用的软元件，全都是16位数据(最高位为正负符号)，将2个数据寄存器、文件寄存器组合后可以保存32位(最高位为正负符号)的数值数据。

FX3G数据寄存器D

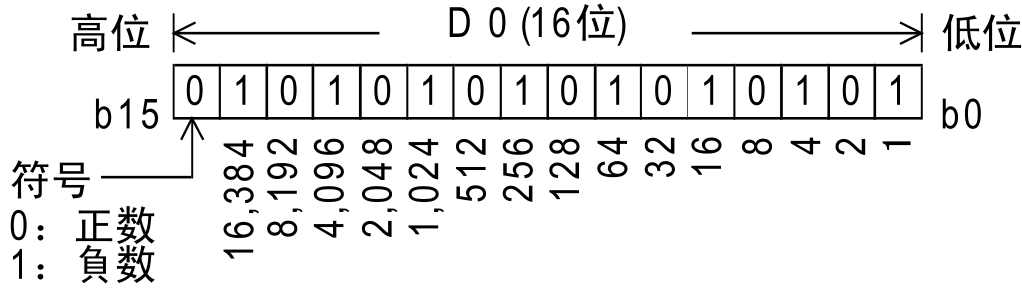

1个(16位)数据寄存器、文件寄存器可以处理-32768～+32767(215)的数值。一般情况下，使用应用指令对数据寄存器的数值进行读出/写入，此外，也可以用人机界面、显示模块、编程工具直接进行读出/写入。

16位数据

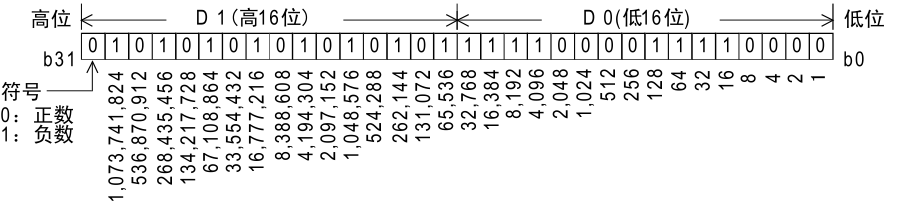

使用2个相邻的数据寄存器、文件寄存器，显示32位数据，数据寄存器的高位编号大，低位编号小，据此，可以处理-2,147,483,648～+2,147,483,647(231)的数值.

32位数据

指定32位时，如指定了低位侧(例如:D0)，高位侧就自动占有紧接的号码(例如:D1),低位侧既可指定奇数，也可指定偶数的软元件编号，但是考虑到人机界面、显示模块、编程工具的监控功能等，建议低位侧取偶数的软元件编号。

举例说明数据传送需要注意的问题和在HMI显示可能出现的问题，数据较多，我们在触目屏完成。

HMI中D0、D1、D200、D201、是16位显示，

D10、D11、D20、D50、D210、D211、D220、D250是32位显示。

意思就是32位数据D10在触摸屏上会显示D11D10，而16D0位数据在触摸屏只显示D10

D0、D1、D10、D11、D20、D50是一般寄存器，D200、D201、D210、D211、D220、D250是停电保持寄存器。

D50和D250采用DMOV指令传送，其余采用MOV指令传送。

现在将D100中的数据分别传送到以上寄存器中显示看看有什么变化：

(1)我们先发送一个16位的数据2

数据传送结果

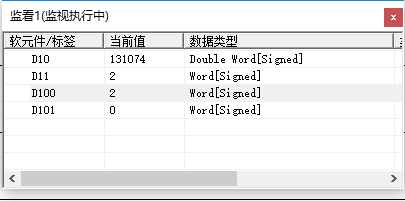

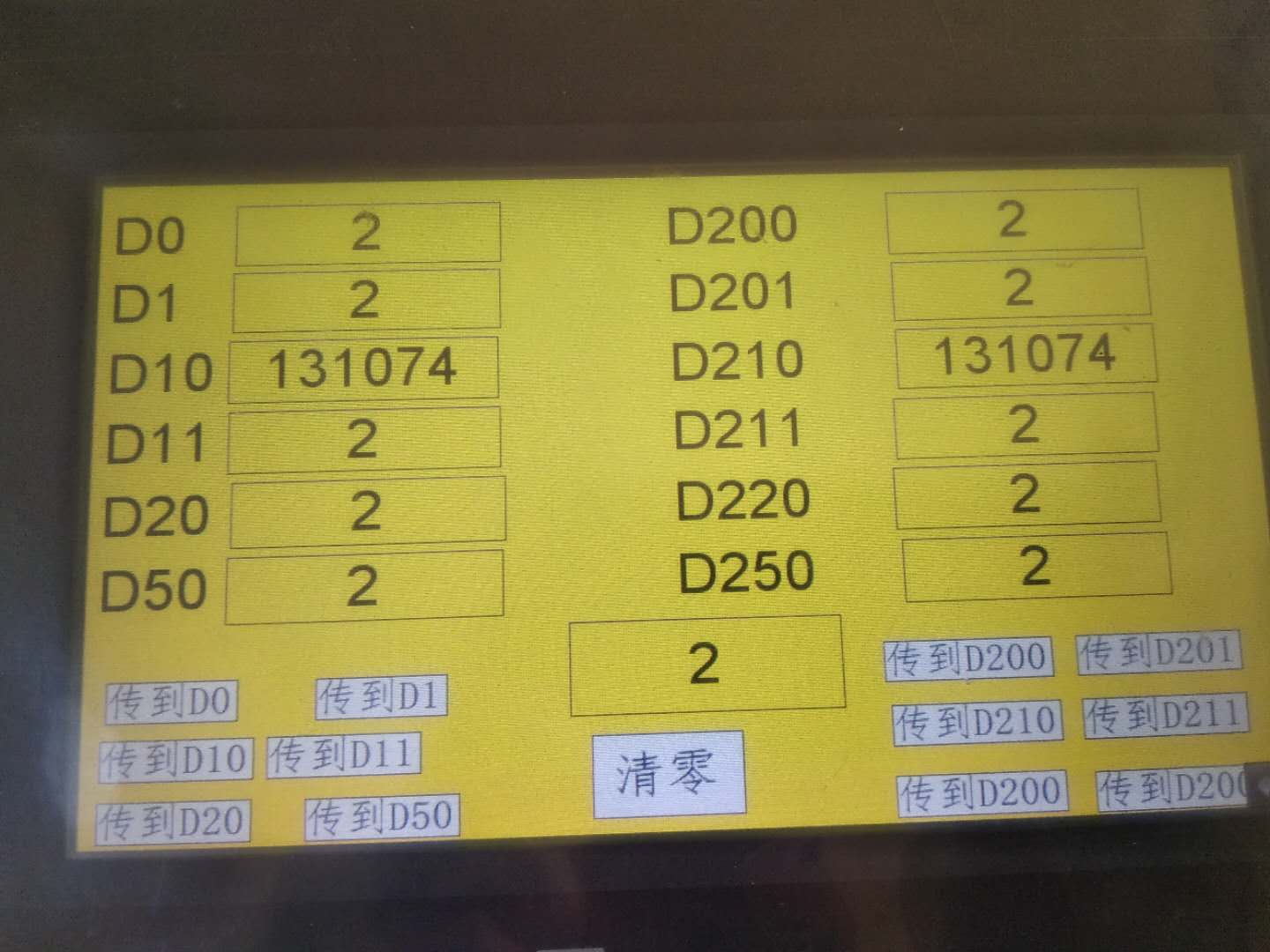

我们发现只有传送到D11时与D211时候，D10和D210变成了131074，这是怎么回事呢？我们分析下，D10是一个32位显示，显示的D11D11两个16位的，D11高16位和D10低16位。在没有传送D11数据的时候，D11=0，D10正常显示2，D11数据传送2，D11=2，换成二进制就是10而且是高16位的，D10=2，换成二进制就是10是低16位的，此时D10现实的数据D11D10就是2^17+2=131074.在PLC监控中也能发现。

PLC监控

(2)我们先发送一个32位的数据262148

传送结果

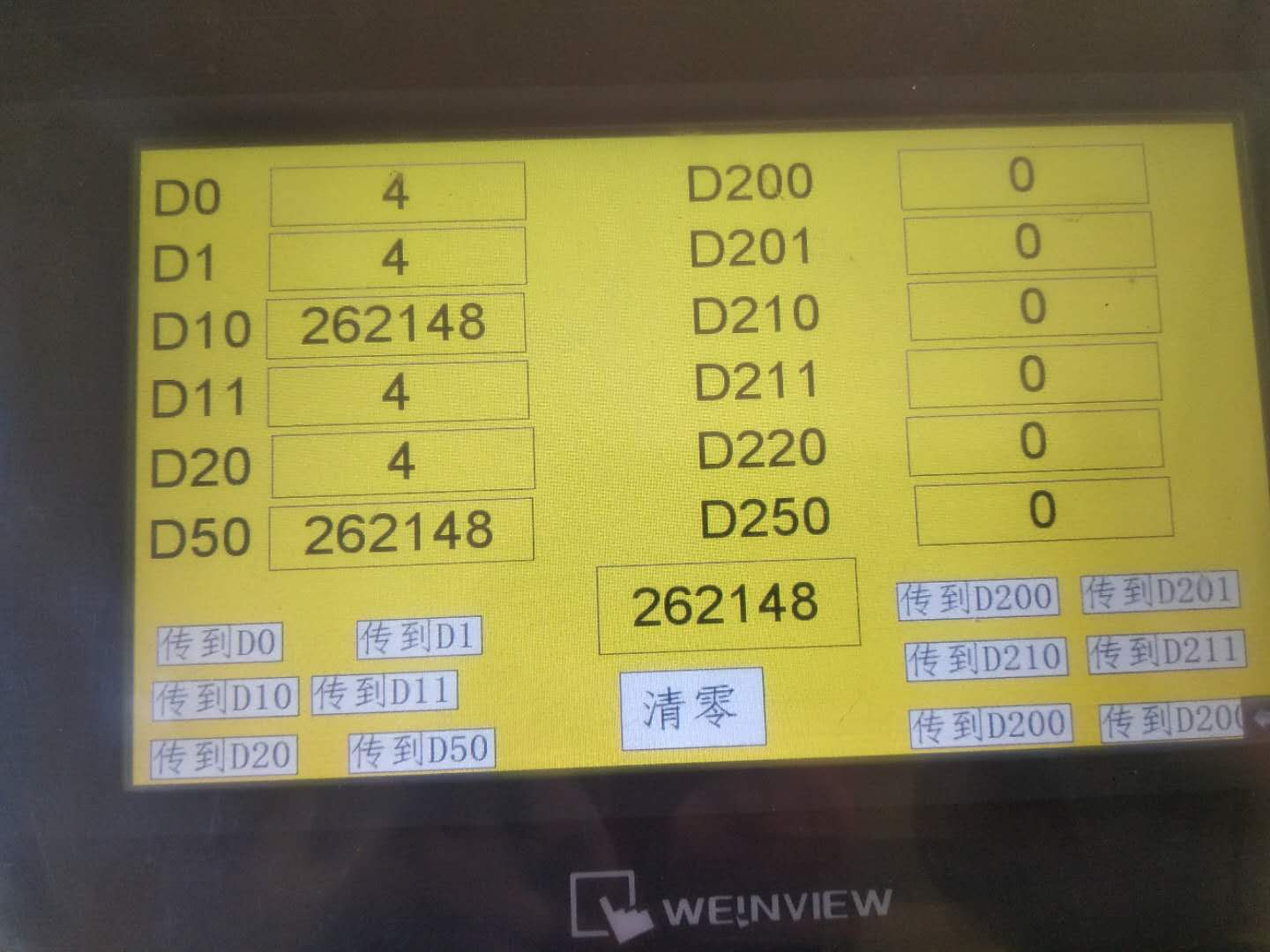

传送2^18+4=262148数据，发现只有D10和D50能正确显示，分析下，D100数据32数据是262148，高16位D101自动占据，此时D101=4，D100=4，D0、D1是16显示只传送了低16数据4，D20虽然是32显示，但采用MOV指令16位传送指令，D50采用DMOV指令32位传送指令，D10为什么能显示262148是因为D101D100传送给了D11D10，D1032位显示就自动显示D11D10.

(3)我们先发送一个32位的数据70000

传送结果

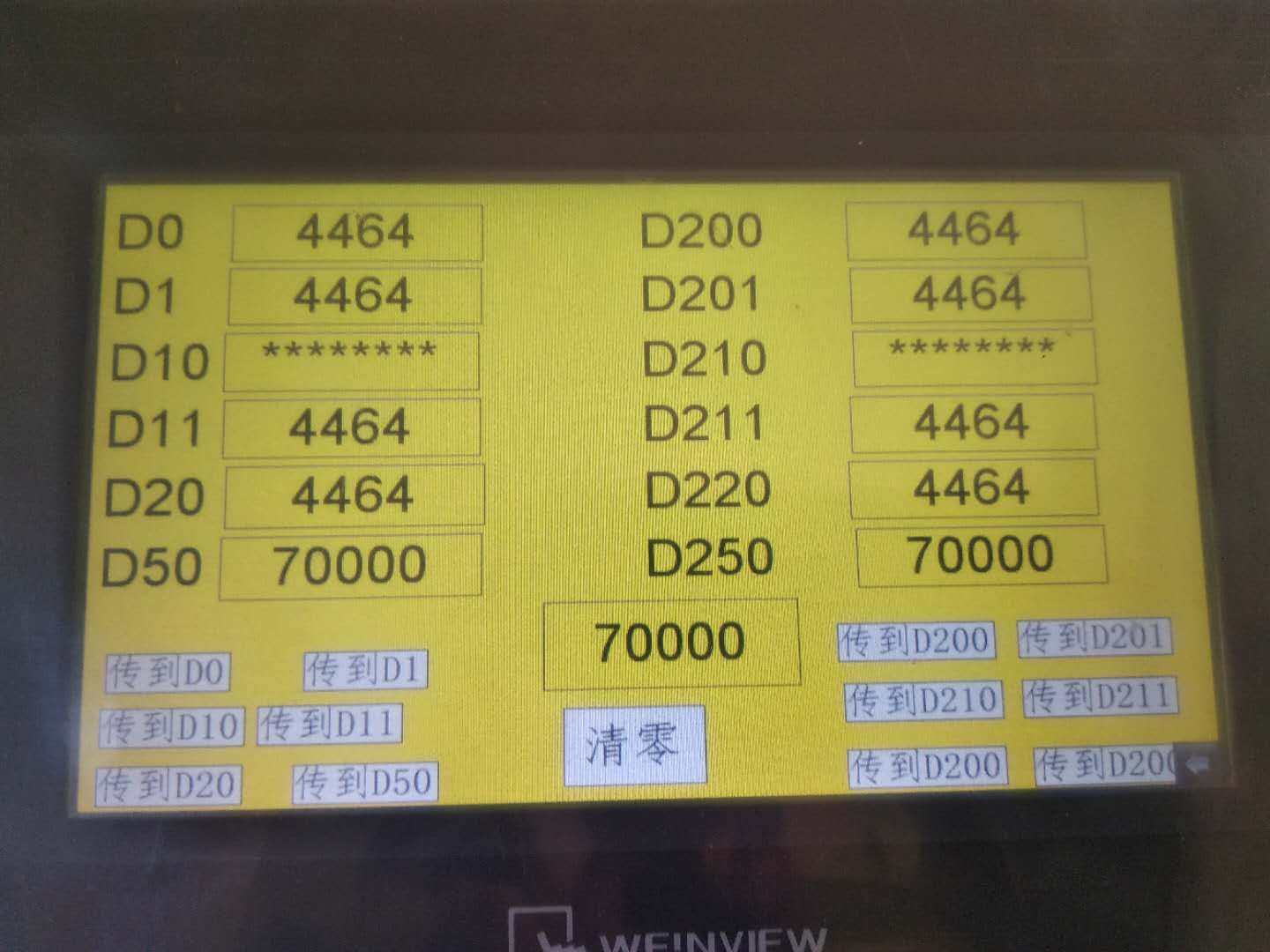

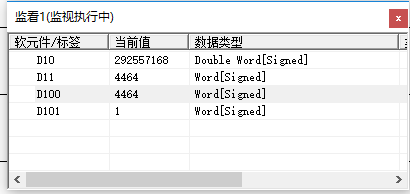

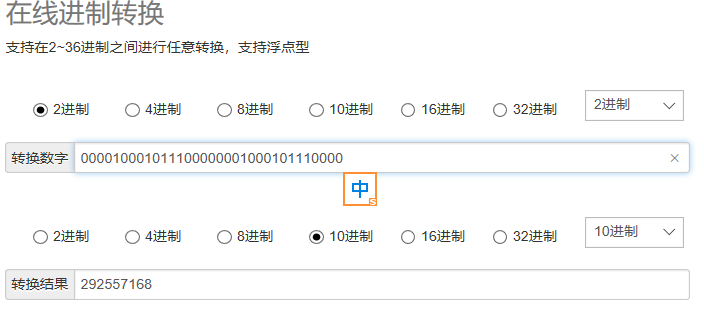

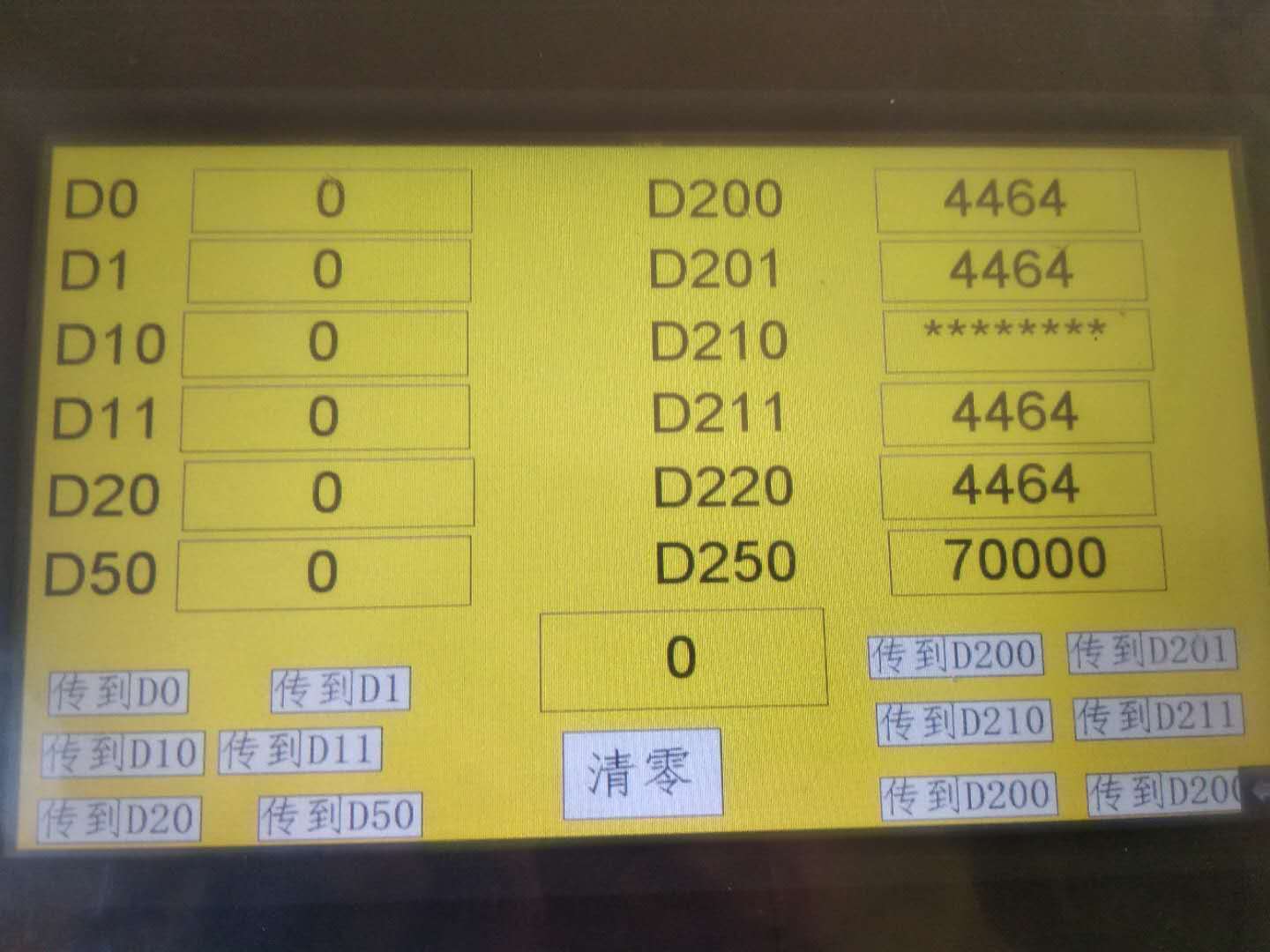

再传送一个32位数据2^16+4464=70000，只有D50成功显示，此时D101=1，D100=4464，所以D0、D1、D11、D20=4464;D10为***表示超过了D10(8位十进制)此时设置的显示位数，通过PLC监控发现D10=292557168，为什么呢，因为此时D10的高16位D11和低16位D10都是4464，4464转换成二进制是0001000101110000，32位数据D11D10=000010001011100000001000101110000转换成十进制就是292557168。
