主要是为大家分享几种WINCC连接西门子PLC的常用方式。此次并未列出所有的WINCC连接西门子品牌PLC的所有方法，只是列举了一些常用的方法，在各种连接方式中的参数设置可能会略有不同。

一．WINCC使用CP5611通讯卡通过MPI连接PLC

前提条件

1．STEP7硬件组态

2．安装CP5611通讯板卡

3．添加驱动程序和系统参数设置

4．设置SetPG/PCInterface

5．添加通道与连接设置

6．连接测试与通讯诊断

二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC

前提条件

1．STEP7硬件组态

2．安装CP5611通讯板卡

3．添加驱动程序和设置系统参数

4．设置SetPG/PCInterface

5．添加通道与连接设置

6．连接测试与通讯诊断

三．WINCC使用普通网卡通过TCP/IP连接PLC

前提条件

1．STEP7硬件组态

2．设置IP地址与通讯检测

3．添加驱动程序和设置系统参数

4．设置SetPG/PCInterface

5．添加通道与连接设置

6．连接测试与通讯诊断

四．WINCC使用普通网卡通过IndustrialEthernet连接PLC

前提条件

1．STEP7硬件组态

2．添加驱动程序和设置系统参数

3．设置SetPG/PCInterface

4．添加通道与连接设置

5．连接测试与通讯诊断

一．WINCC使用CP5611通讯卡通过MPI连接PLC

前提条件

I）通过CP5611实现PLC系统与通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II）使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP7硬件组态

STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图示：

注意：

1．新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡：安装CP5611，并安装驱动程序

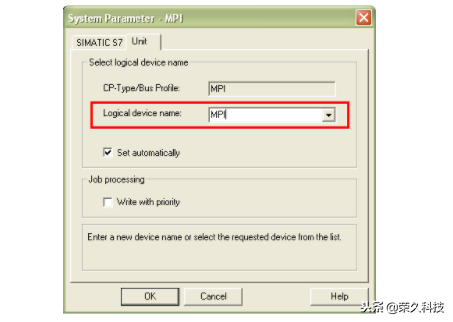

3．添加驱动程序和系统参数设置

4．设置SetPG/PCInterface

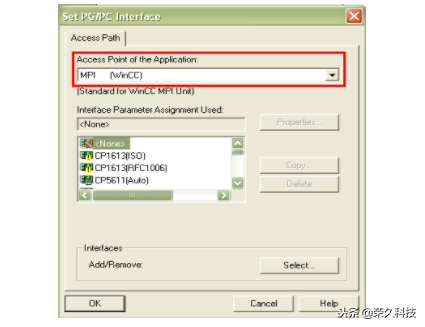

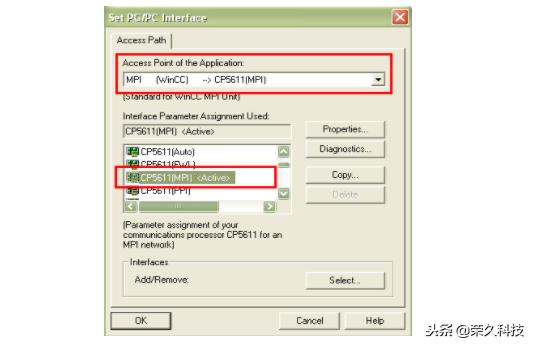

进入操作系统下的控制面板，双击SetPG/PCInterface图标。在AccessPointoftheApplication:的下拉列表中选择MPIWINCC，如图所示：

重要的参数如下所示：

CP5611的地址（MPI地址必须唯一，建议设置为0）TransmissionRate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC的MPI端口的传输速率相同）MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）

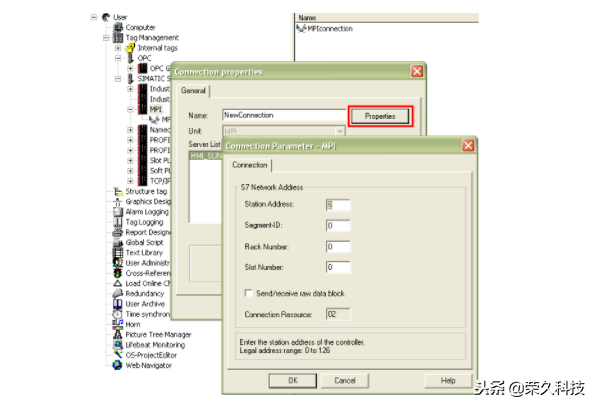

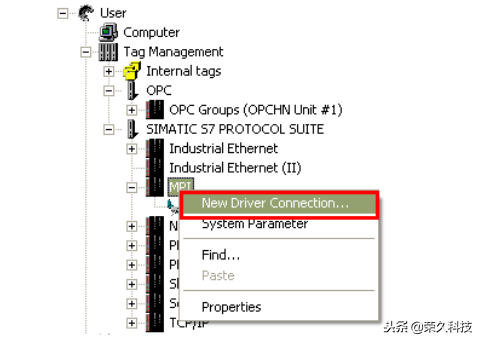

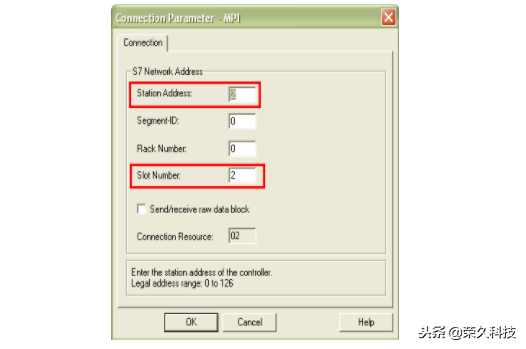

5．添加通道与连接设置

重要的参数如下所示：

StationAddress：MPI端口地址

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0Slot

Number：CPU所处的槽号

注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

6．连接测试与通讯诊断

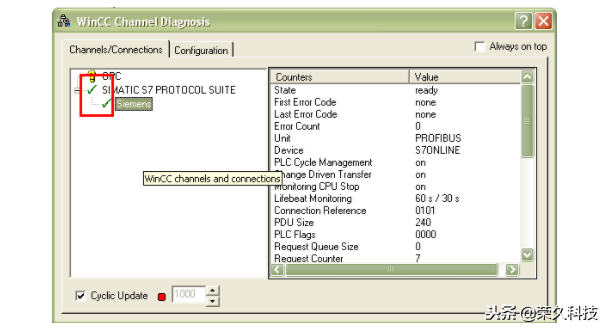

通过WINCC工具中的通道诊断程序WinCCChannelDiagnosis即可测试通讯是否建立。

注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据上图所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图所示，绿色的“√”表示通讯已经成功建立。

至此WINCC使用CP5611通讯卡通过MPI连接PLC的过程完毕。

二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC

前提条件

1．通过CP5611实现PLC系统与通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

2．将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。

I．STEP7硬件组态

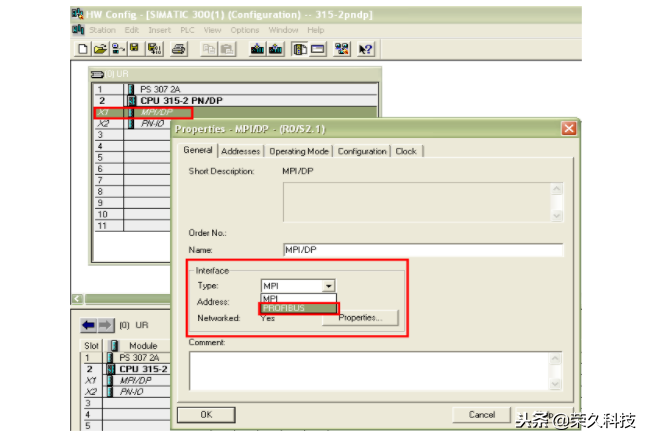

使用STEP7软件组态PLC的硬件信息，将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口指定为PROFIBUS，如下图所示：

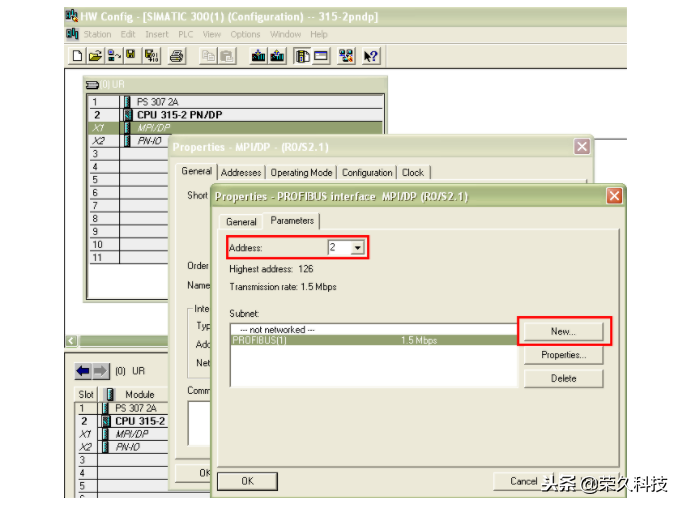

A．设置该PROFIBUS端口的地址为2

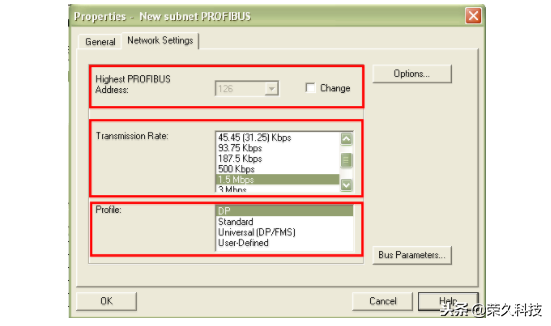

其中重要参数如下：

HighestPROFIBUSAddress：指整个PROFIBUS网络中的最高的站点地址，默认为126，可作修改。

TransmissionRate：PROFIBUS网络的通讯速率，整个网络中所有站点的通讯波特率应当一致。

Profile：具体的传输协议的设置，这里我们使用DP。

其他设置可根据您项目的具体情况进行设置。

2．安装CP5611通讯板卡：安装CP5611，并安装驱动程序

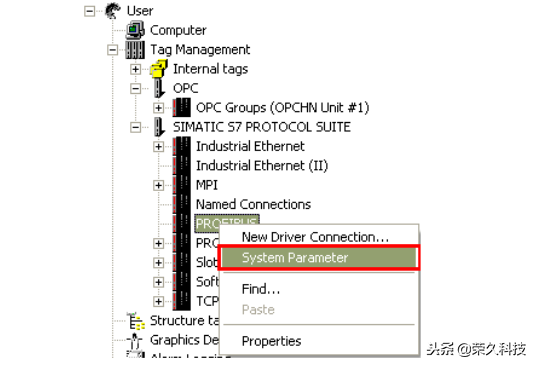

3．添加驱动程序和设置系统参数

弹出SystemParameter-PROFIBUS对话框，选择Unit标签，查看Logicdevicename（逻辑设备名称）。默认安装后，逻辑设备名为CP_L2_1:，如下图所示：

4．设置SetPG/PCInterface

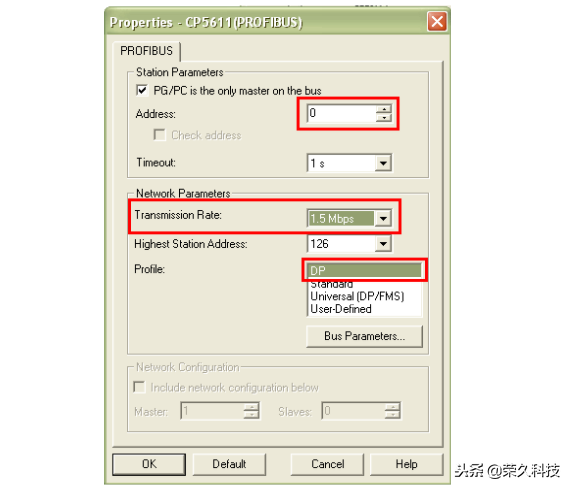

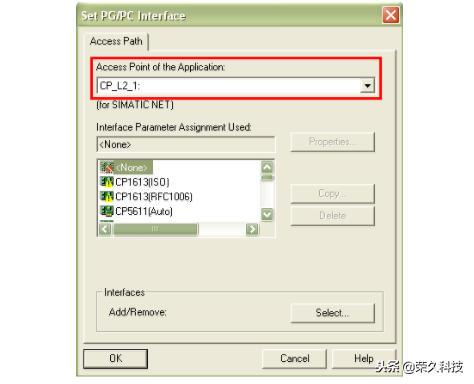

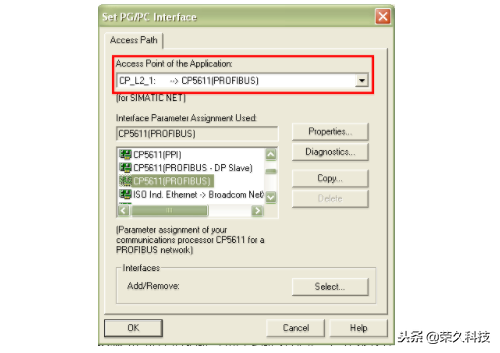

进入Windows操作系统下的控制面板，双击SetPG/PCInterface图标，在AccessPointoftheApplication:的下拉列表中选择CP_L2_1:如图所示，

重要的参数如下所示：

Address:

CP5611的PROFIBUS地址TransmissionRate:PROFIBUS网络的传输速率（您可以修改，但必须和实际连接PLC的PROFIBUS端口的传输速率相同）

HighestStationAddress:PROFIBUS网络的最高站地址（必须和PLC的PROFIBUS网络参数设置相同）Profile:设置具体通讯协议，这里使用DP

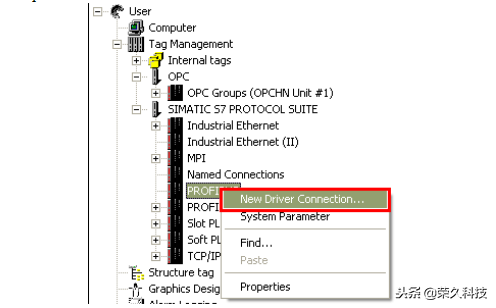

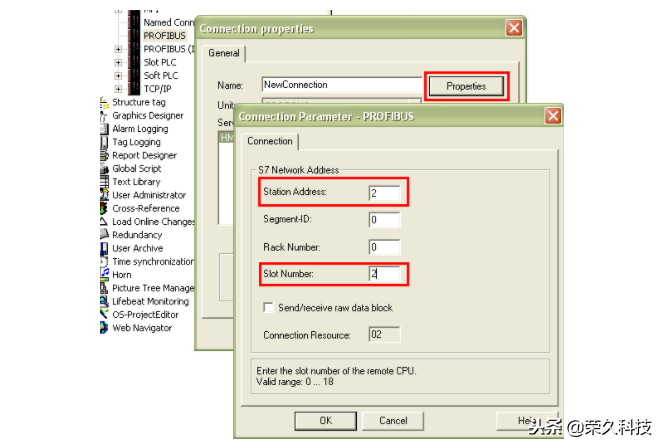

5．添加通道与连接设置

重要的参数如下所示：

StationAddress：（通讯模块的IP地址）

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0SlotNumber：CPU所处的槽号

注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

6．连接测试与通讯诊断

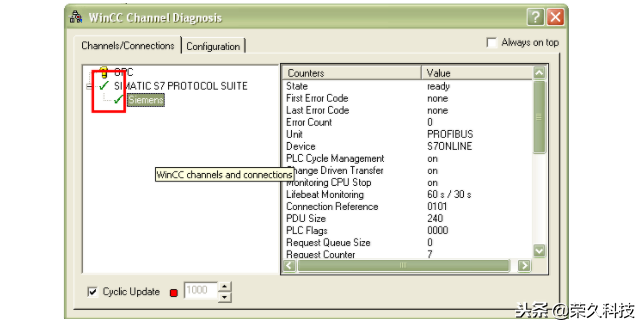

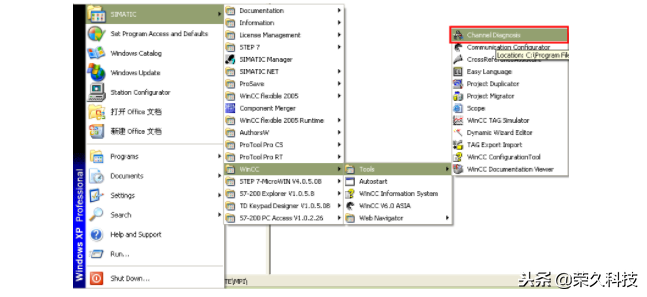

通过WINCC工具中的通道诊断程序WinCCChannelDiagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图所示，绿色的“√”表示通讯已经成功建立。

至此WINCC使用CP5611通讯卡通过PROFIBUS连接PLC的过程完毕。

三．WINCC使用普通网卡通过TCP/IP连接PLC

前提条件

通过以太网实现PLC系统与通讯的前提条件是PLC系统配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：

注：只有支持ISO通讯协议的模块才支持（IndustrialEthernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。本文档下列步骤应用CPU315-2PN/DP型号的PLC，使用普通以太网卡连接。

组态过程

1．STEP7硬件组态

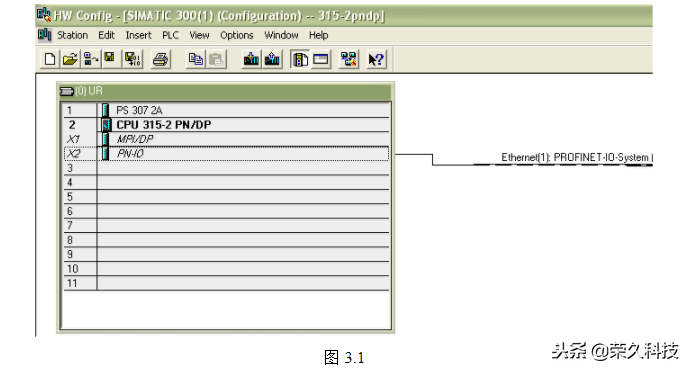

使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，如下图3.1所示：

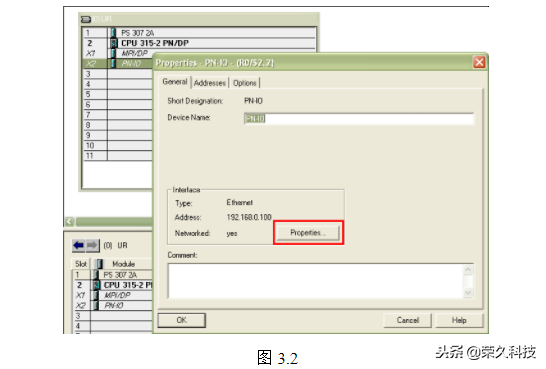

在PN-IO槽双击弹出PN-IO属性对话框，如图3.2所示：

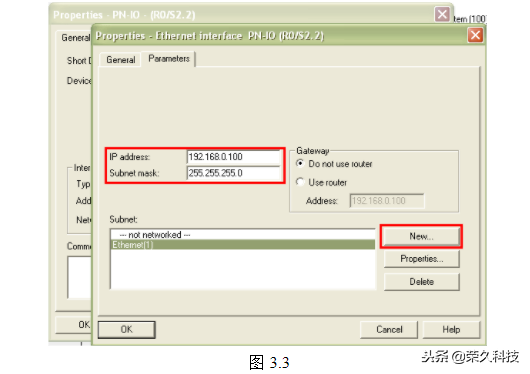

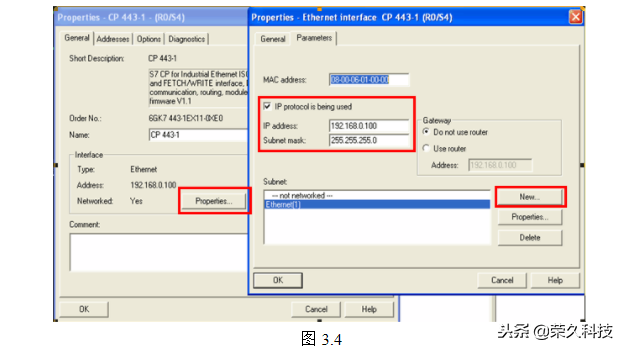

当您使用的是CPU+以太网模块通讯时，双击以太网模块，会自动弹出以太网模块的属性信息，设置以太网通讯模块的IP地址和子网掩码。方法与PN-IO的属性设置相同，如下图所示：注意如果要使用TCPIP通讯方式，必须启动IPProtocolbeingused，设置IP地址与子网掩码，如图3.4所示：

将组态下载到CPU，则PLC方面设置完成。对于第一次使用以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过以太网的方式进行程序监控和项目下载。

2．设置IP地址与通讯检测

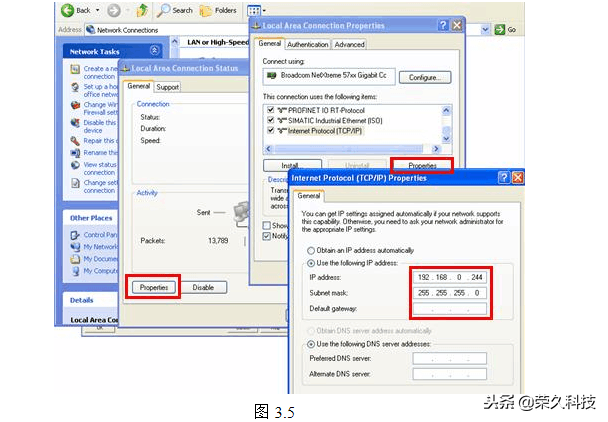

设置安装有WINCC计算机的windows操作系统的TCP/IP参数，将WINCC组态计算机的IP地址设置成为和PLC以太网通讯模块或者PN-IO的IP地址保证是一个网段，注意子网掩码的设置，如图3.5所示：

通过在程序运行中键入CMD进入DOS界面，使用网络命令PING测试以太网通讯是否建立，PING的命令如下：ping目标IP地址–参数

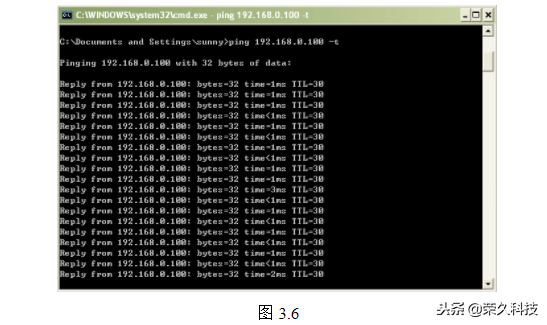

如下图3.6所示：

此例中，PN-IO的IP地址为192.168.0.100子网掩码：255.255.255.0；组态计算机的IP地址为192.168.0.244子网掩码：255.255.255.0，此处显示表示以太网通讯已经建立，并且状态良好。

注意：如果此处不能Ping通PLC的PN端口或者以太网模块，则通讯不可能建立，后面的步骤就不用进行了，若要通讯成功，必须保证实际的物理以太网通讯保持正常。

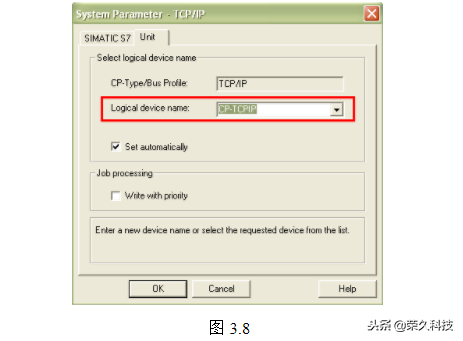

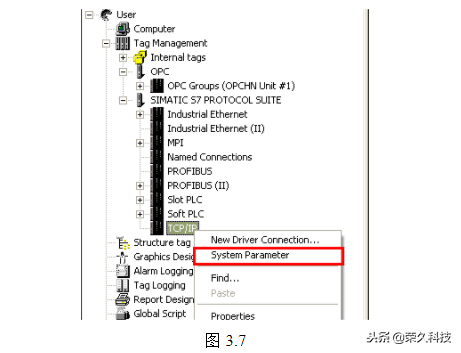

3．添加驱动程序和设置系统参数

4．设置SetPG/PCInterface

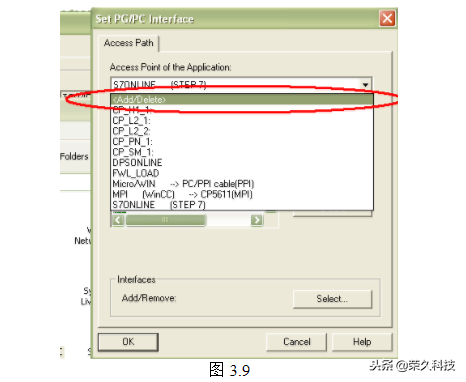

通讯接口设置，进入操作系统控制面板，双击SetPG/PCInterface，在默认安装后，在应用程序访问点是没有CP-TCPIP的，所以需要手动添加这个应用程序访问点，如下图3.9所示：

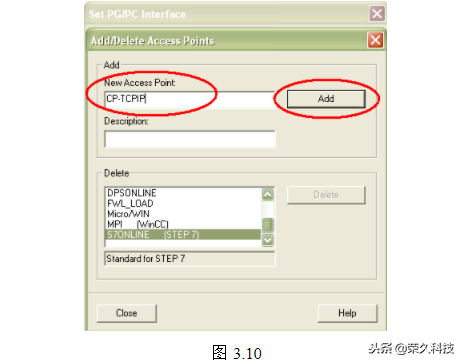

当选中后，会弹出一个对话框，如下图3.10所示：

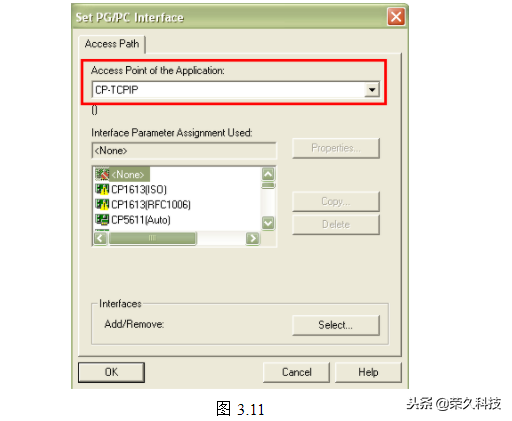

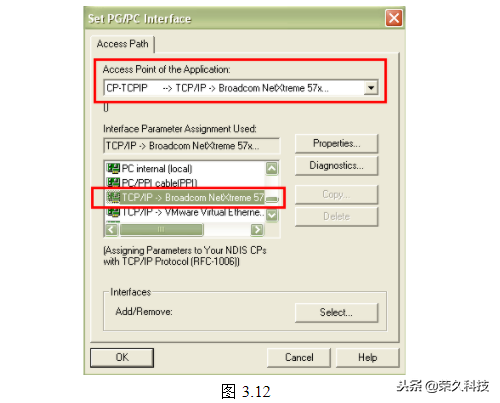

在如图3.11的情况下，在InterfaceParameterAssignmentUsed：选择TCP/IP-实际网卡的名称，设置完成后如图3.12所示：

注意：

1.您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。

2.这里使用的应用程序访问名称为CP-TCPIP，因为在WINCC安装成功后，CP-TCPIP是TCPIP驱动程序下默认的名称，所以在SetPG/PCInterface下我们添加此名称的访问点，您同样可以使用其他名称，但必须保证，必须同时修改，并保持完全一致，这样通讯同样可以实现。

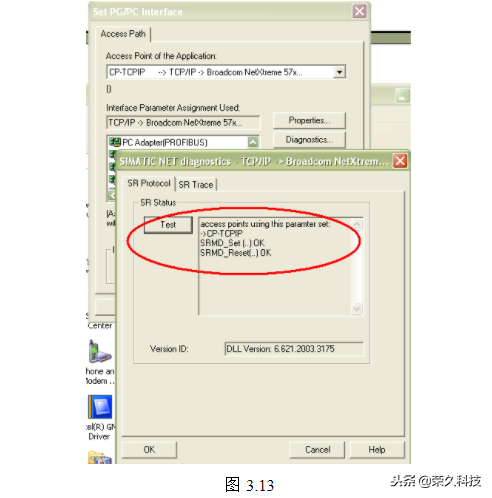

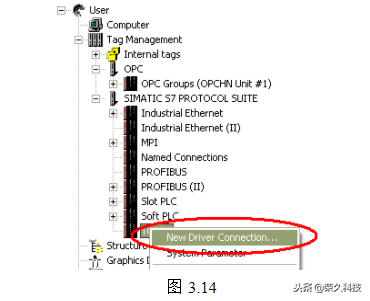

5．添加通道与连接设置

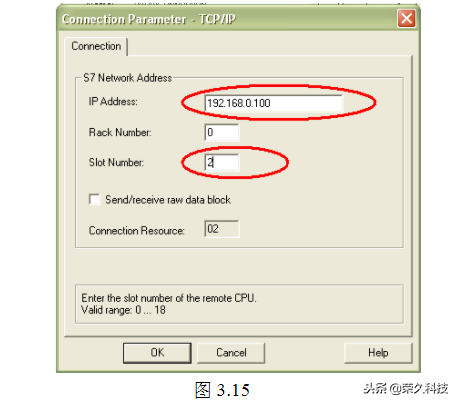

parameters-TCPIP属性对话框，填入参数，如图3.15所示：

在弹出的对话框中输入STEP7中已经设置的PN-IO或者以太网模块的的IP地址和机架号和槽号。

IPAddress：（通讯模块的IP地址）

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0Slot

Number：CPU所处的槽号

注意：如果您是S7-300的PLC，那么SlotNumber的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

6．连接测试与通讯诊断

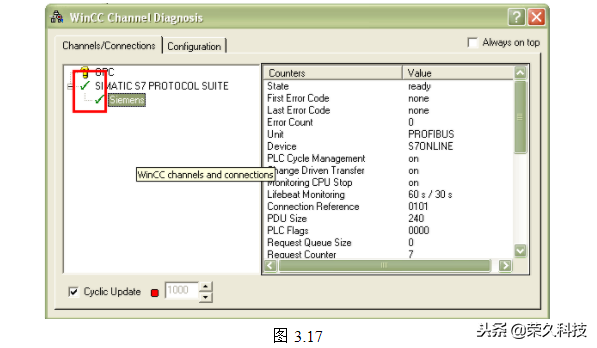

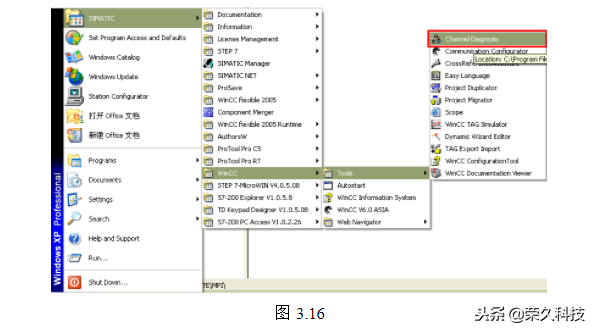

通过WINCC工具中的通道诊断程序WinCCChannelDiagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图3.16所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图3.17所示，绿色的“√”表示通讯已经成功建立。

至此WINCC使用普通以太网卡通过TCPIP连接PLC的过程完毕。

四．WINCC使用普通网卡通过IndustrialEthernet连接PLC

前提条件

通过IndustrialEthernet工业以太网实现PLC系统与通讯的前提条件是PLC系统配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：

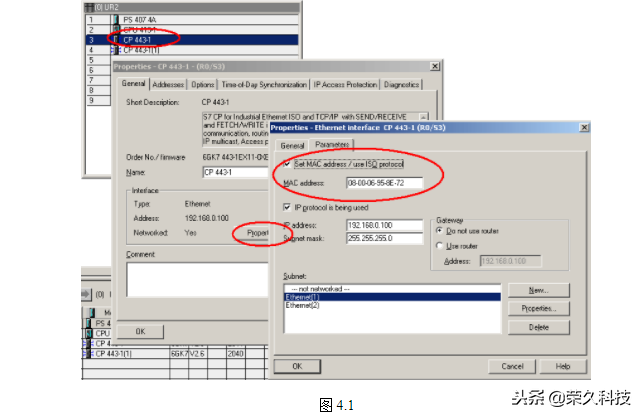

注：只有支持ISO通讯协议的模块才支持（IndustrialEthernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。最简单的判断以太网模块是否支持IndustrialEthernet通讯的方式是，在STEP7的硬件组态Hardware中是否具有MAC参数的填写的输入框，如下图4.1所示：

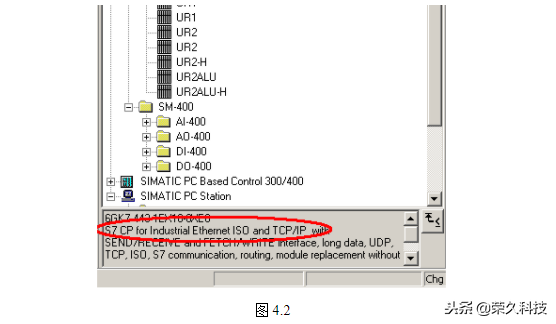

参考STEP7软件中的产品硬件信息来判断以太网模块是否支持IndustrialEthernet工业以太网通讯，如下图4.2所示：

在通讯设置以前请确认模块支持IndustrialEthernetISO通讯，而后进行如下设置：

本文档下列步骤应用CP443-1型号的以太网通讯模块，使用普通以太网卡连接。

组态过程

1．STEP7硬件组态

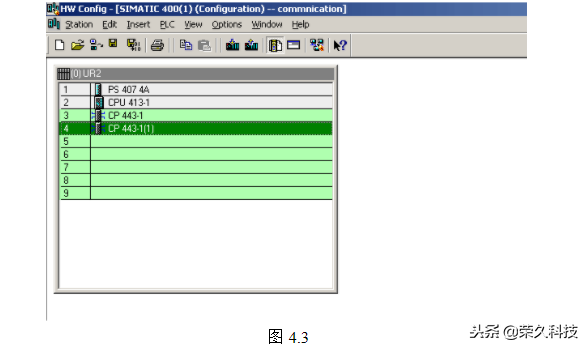

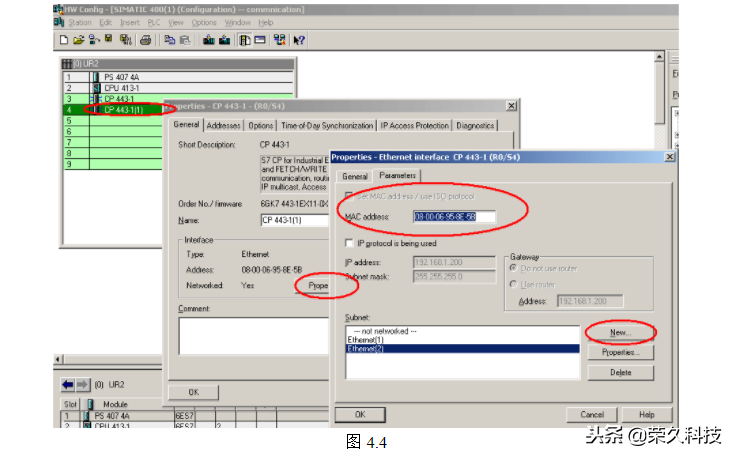

使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，在本例中使用了两块CP443-1通讯模块，WINCC使用CP443-11和PLC进行通讯,如下图4.3所示：

将组态编译，下载到CPU，则PLC方面设置完成。对于第一次使用工业以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过工业以太网的方式进行程序监控和项目下载。

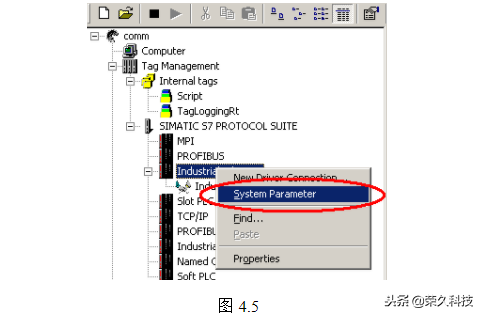

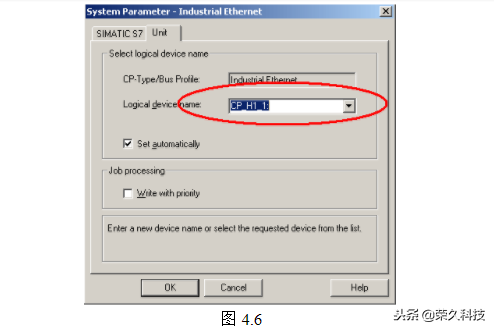

2．添加驱动程序和设置系统参数

3．设置SetPG/PCInterface

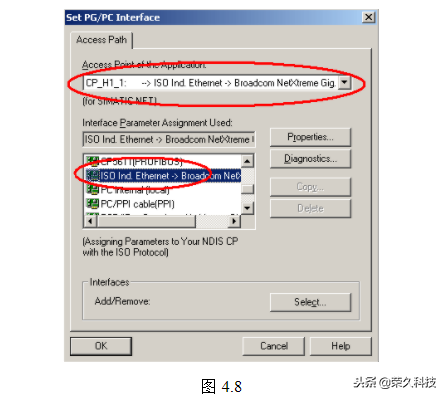

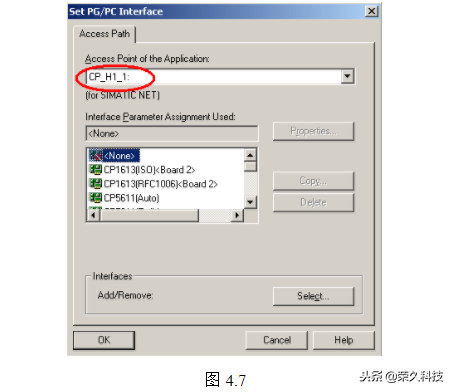

通讯接口设置，进入操作系统控制面板，双击SetPG/PCInterface，在下拉菜单中选择CP_H1_1：如图4.7所示：

在如图4.7所示的情况下，在InterfaceParameterAssignmentUsed：选择ISOIndEthernet-实际网卡的名称。

注意：

1.您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。

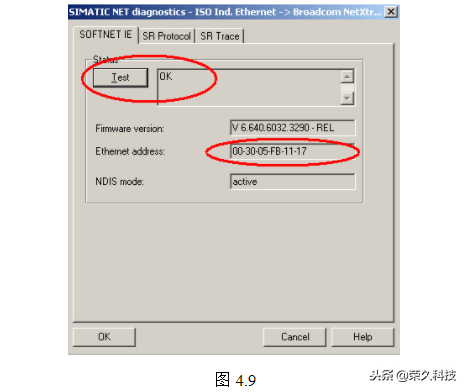

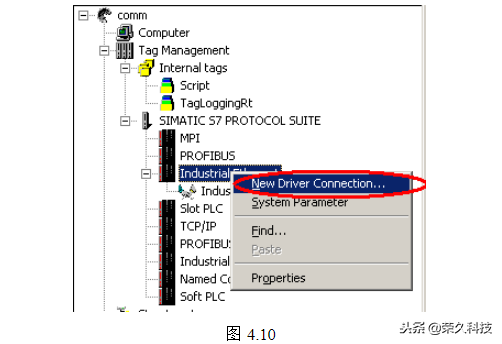

4．添加通道与连接设置

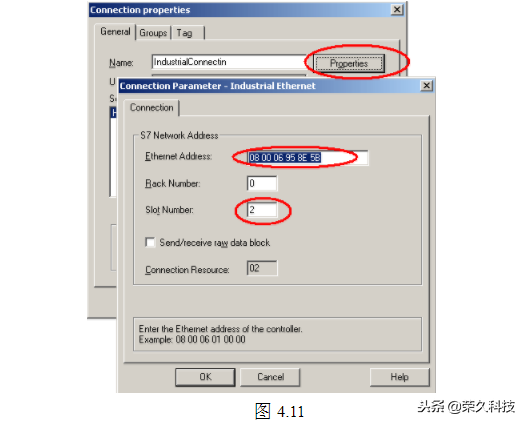

在弹出的对话框中输入STEP7中已经设置的CP443-1通讯模块的MAC地址和机架号和槽号，如图4.11所示：

EthernetAddress：（通讯模块的MAC地址）

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0Slot

Number：CPU所处的槽号

注意：如果您是S7-300的PLC，那么SlotNumber的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

5．连接测试与通讯诊断

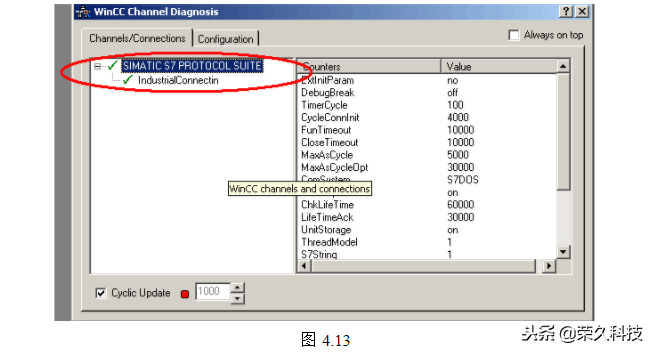

通过WINCC工具中的通道诊断程序WinCCChannelDiagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图1.9所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图4.13所示，绿色的“√”表示通讯已经成功建立。

至此WINCC使用普通以太网卡通过IndustrialEthernet连接PLC的过程完毕。
