这部分主要实现简单的DeviceNet网络的配置组态，使用的工具是Rockwell提供的软件——RSNetWorx。例子虽然简单但期望各位网友以一当十，达成更复杂的应用，此才为此文章的最终目的。

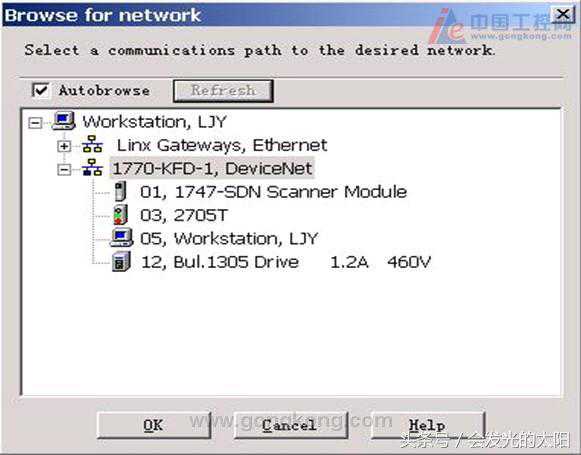

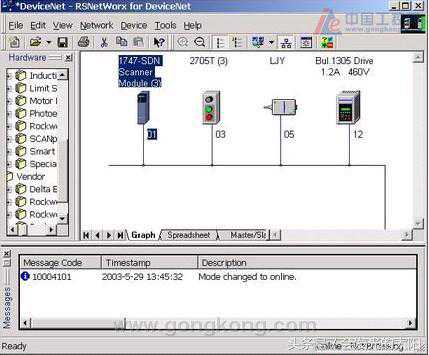

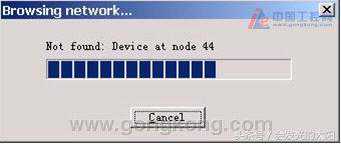

5、如果此对话框的进度条一直没有动作则表示你的串行通讯连接线有问题，或是你的PC上正有其它程序使用串行口。扫描完毕后网络上能找到的所有节点都会显示出来。在此例中Master（1747-SDN/B）的地址为01，而1770-KFD节点地址为05。

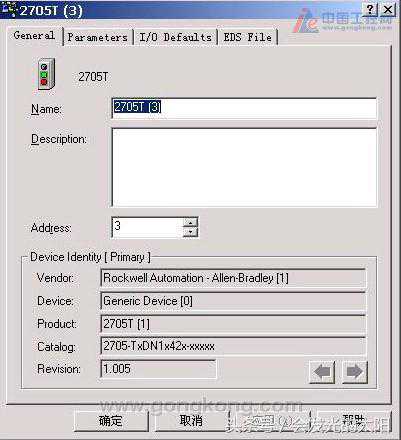

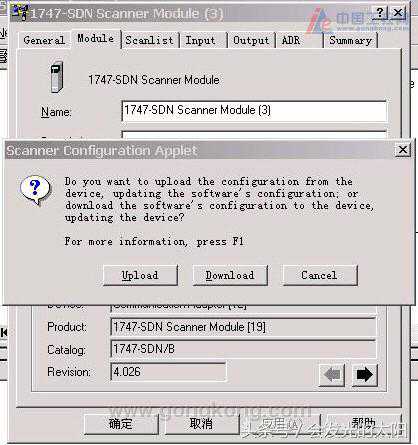

6、双击其中的图标，可以查看节点的信息：General,Parameters,I/ODefaults,EDSFile。其中第一项可以清楚的知道供应商，及其它一些详细信息，参数部分可以显示此节点所有本身提供可访问的参数，这些参数根据属性的不同可以读写或只读。在第一次查看参数的时候提示“uploadordownload”的时候最好是"upload"。

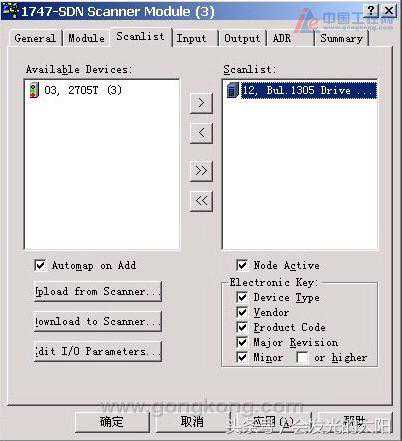

10、同样地将另一个节点2705T（I/OModule）也加入到扫描列表中。
