与三菱PLC通讯

北京东方鼎晨科技有限公司

2022年4月13日

目录

1.OmronPLC端相关设置2

2.驱动添加---OmronEtherNet/IP2

3.OmronEtherNet/IP驱动配置4

4.建立标签及验证5

三菱PLC端相关设置

测试用PLC为欧姆龙NX102-1100,设置PLCIP地址192.168.250.1（端口1），该通讯口支持EtherNet/IP通讯协议

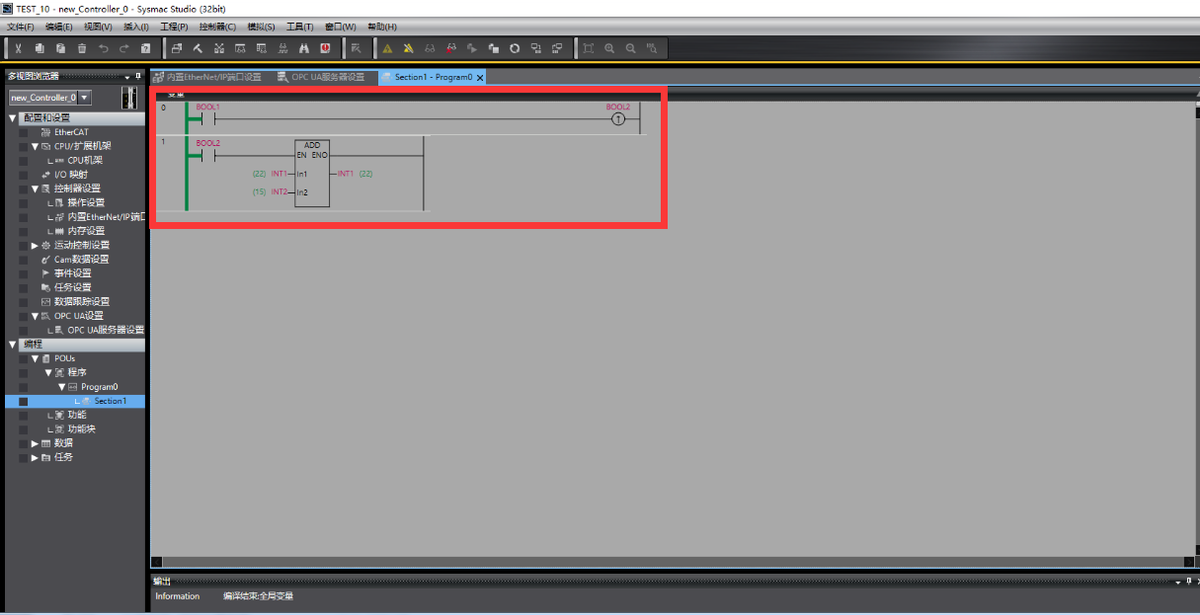

编写PLC测试程序，在线下载并对标签点赋值，INT1变量当前值为22

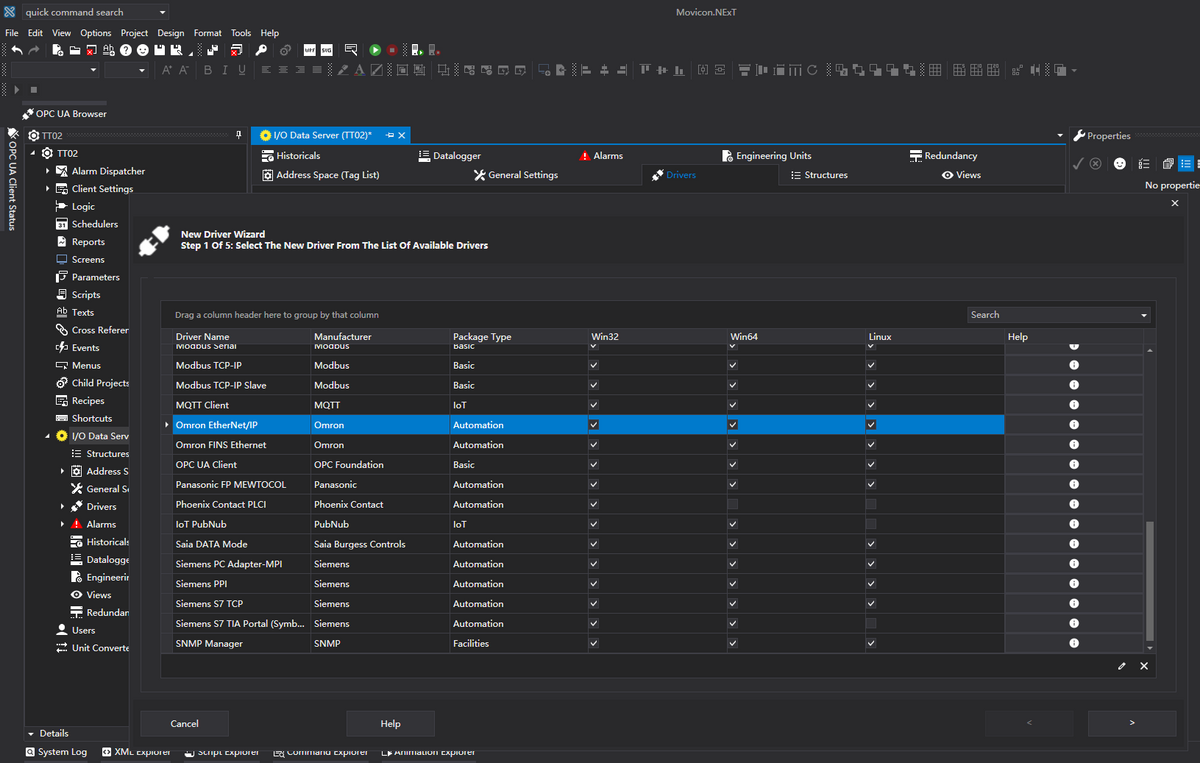

驱动添加---OmronEtherNet/IP

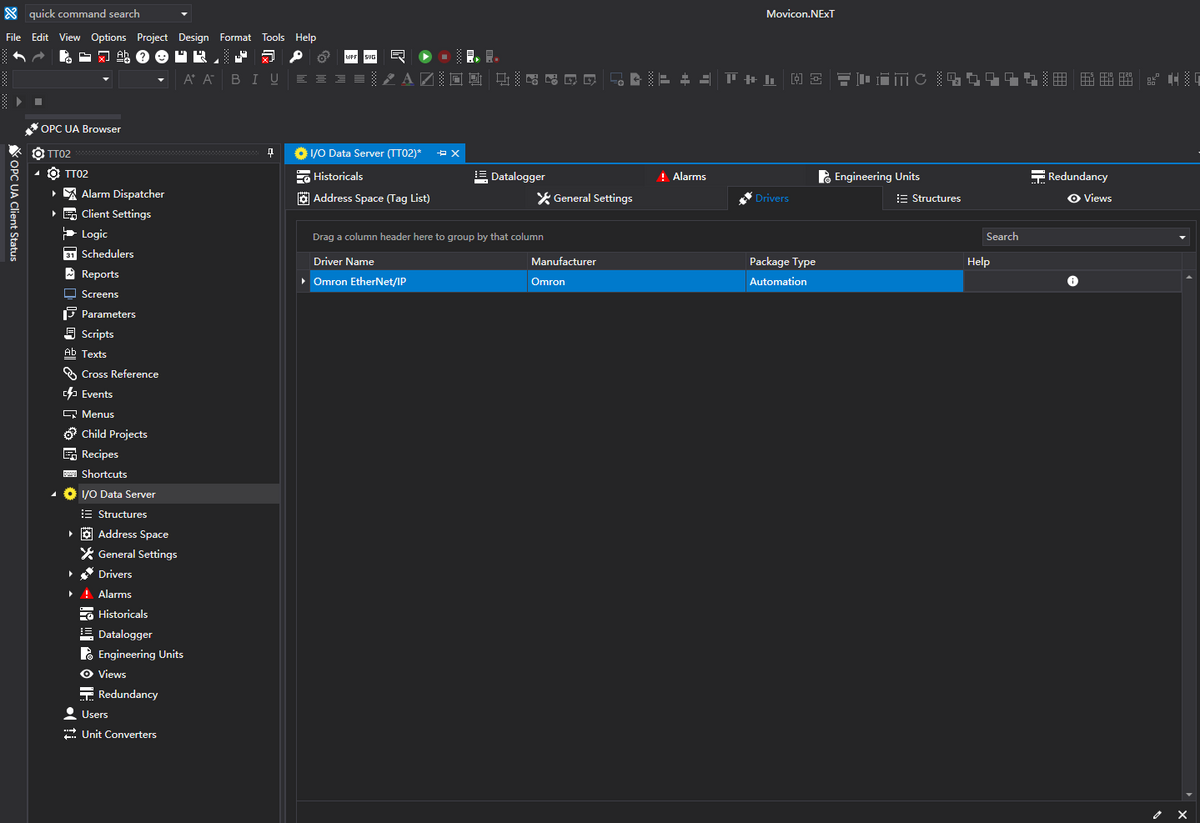

（2）添加OmronEtherNet/IP驱动

OmronEtherNet/IP驱动配置

（1）Channel设置

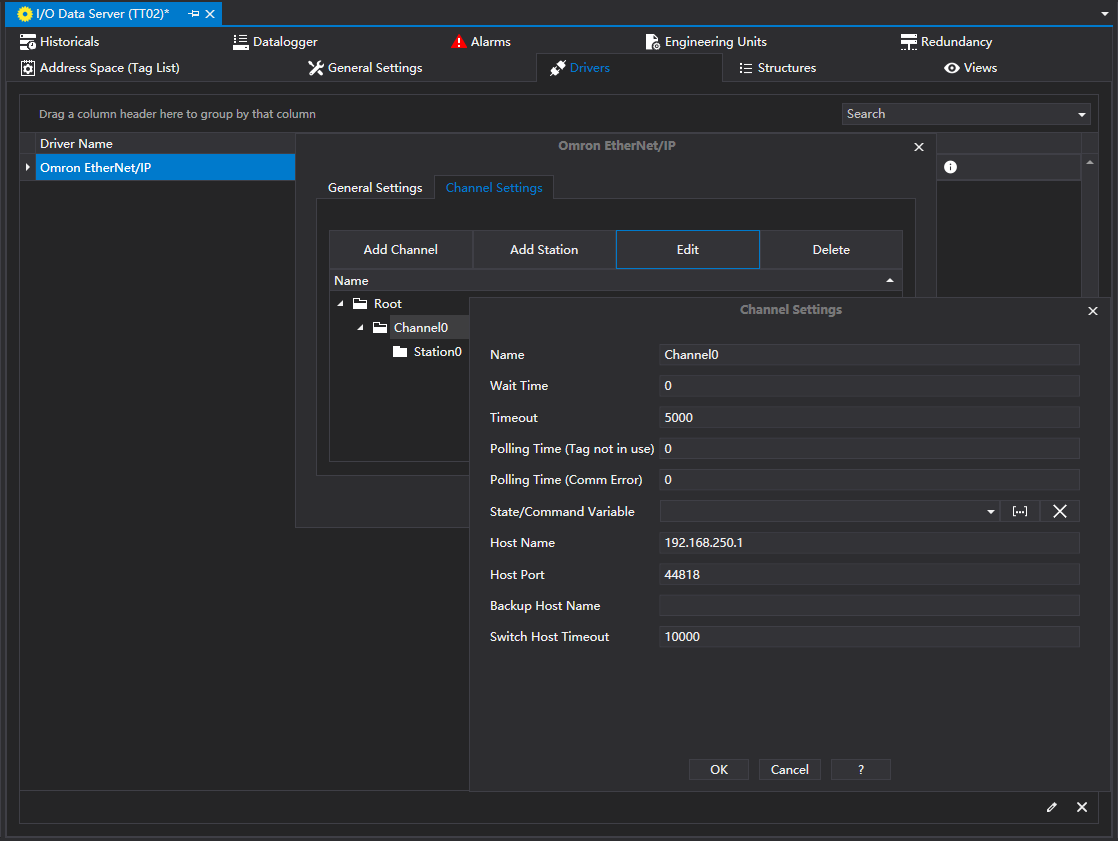

设置PLC的IP地址（192.168.250.1）及端口号（端口号默认44818）

（2）Station设置

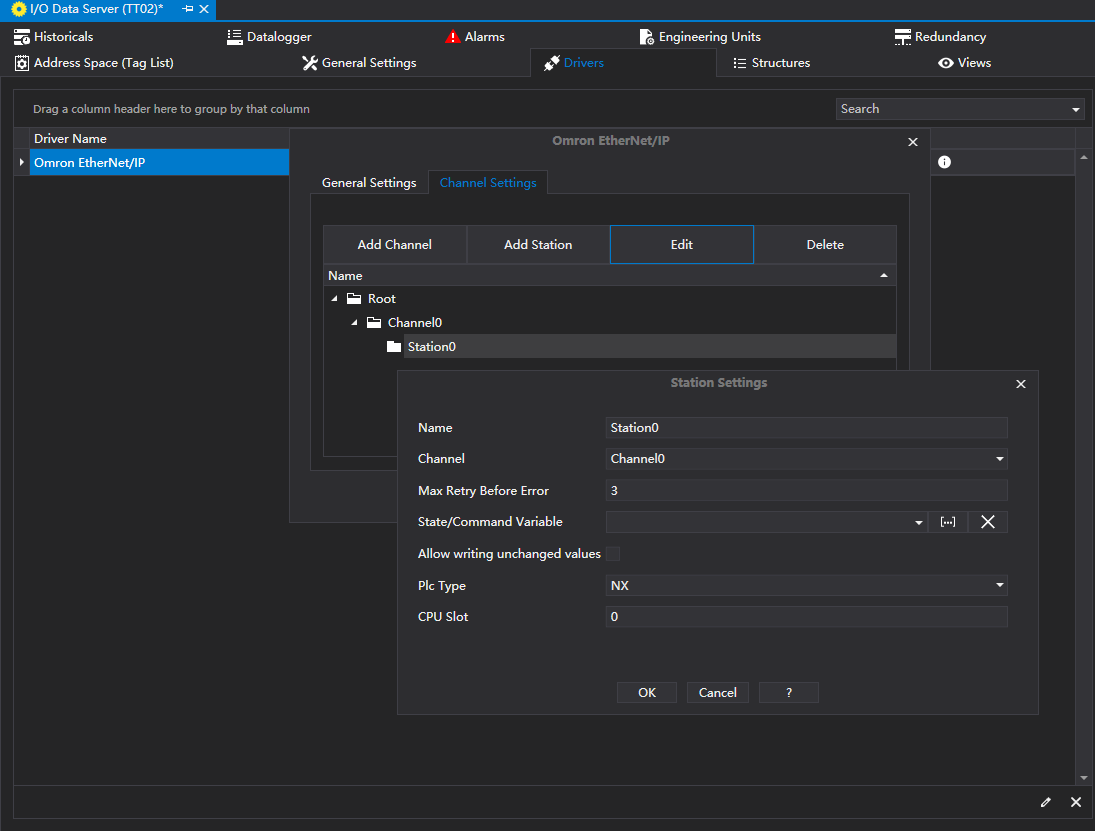

设置Station选择PLC类型及CPU槽号（0）

建立标签及验证

打开标签列表

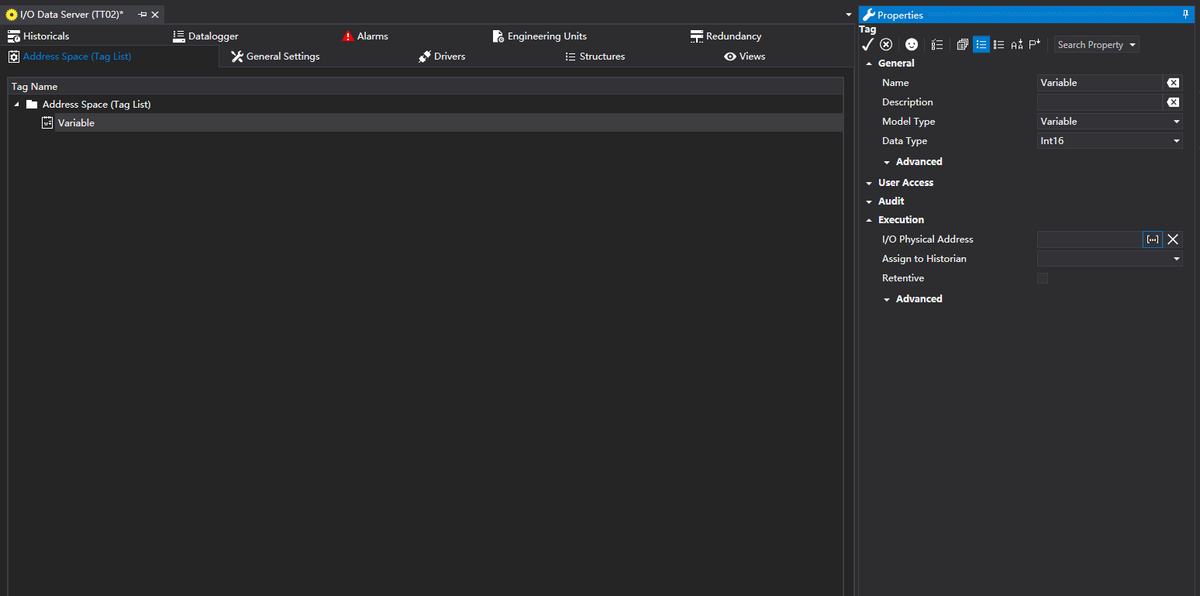

新建标签注意A-BAddress"INT1",即是PLC端标签地址，与PLC端对应。

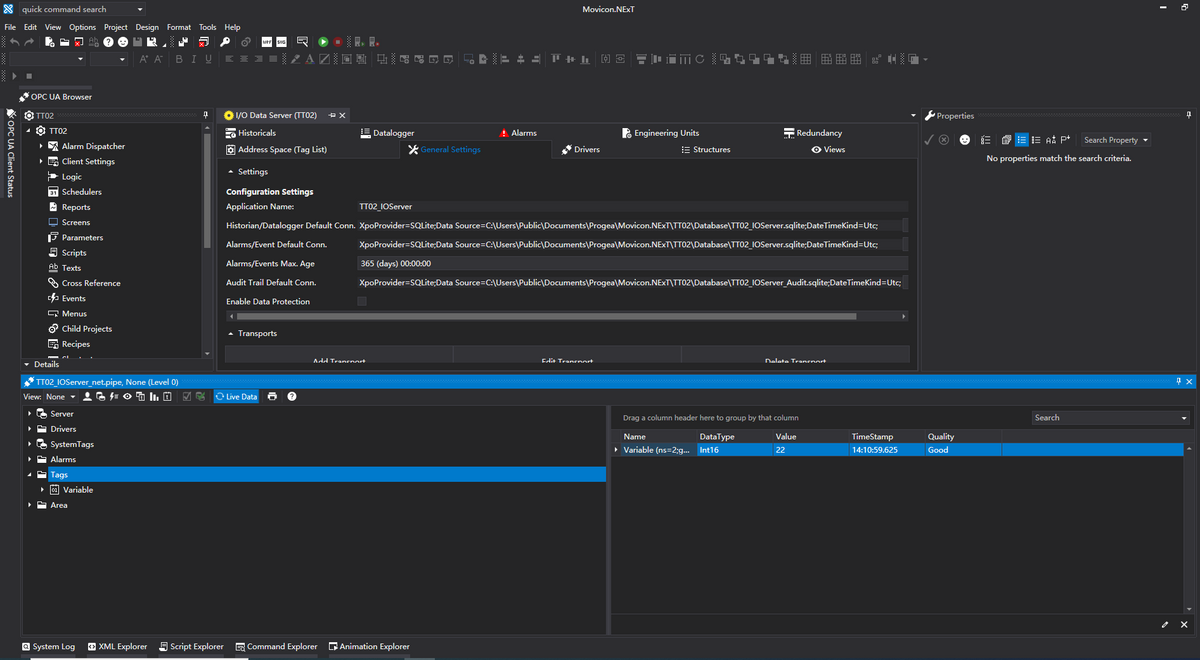

运行驱动，自动启动客户端查看数据，显示通讯正常

至此，驱动端与OmronPLC连接完成
