一、FX3U系列PLC的命名规则

在FX3U的后面加上不同的数字和字母组合，组成一台PLC的型号，不同的型号具有不同的功能，其命名规则如下所示：

FX3U-ABCD/EFG

AB为数字，代表该PLC输入输出的总点数。

C为字母，代表PLC的种类，M是基本单元，E是输入输出混合扩展模块，EX是输入专用扩展模块，EY是输出专用扩展模块。

D为字母，代表PLC的输出类型，R是继电器输出，T是晶体管输出，S是晶闸管输出。

EFG为字母，仅在PLC为晶体管输出型时体现，当EFG为ES时，代表晶体管漏型输出，当EFG为ESS时，代表晶体管源型输出。

下图的型号代表输入输出总点数为32点，基本单元，晶体管漏型输出。

二、继电器输出型的接线

继电器输出型PLC，既可以直接驱动直流负载，也可以直接驱动交流负载，如下图示例：

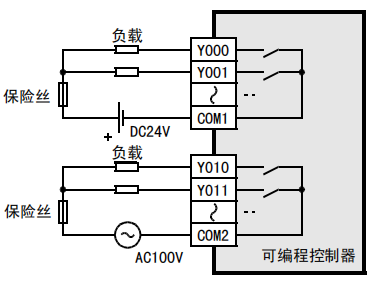

继电器输出接线示例

第一组输出端Y0、Y1-Y7共用一个公共端COM1，驱动直流负载。第二组输出端Y10、Y11-Y17共用一个公共端COM2，驱动交流负载。两组的负载不同，因此其公共端COM1和COM2不能连接在一起，否则会损坏PLC内部元件，其余组的公共端的连接也是一样的。

三、晶体管输出型的接线

晶体管输出型PLC，只能直接驱动直流负载，不能直接驱动交流负载。

晶体管输出型分漏型输出和源型输出，接线如下图示例：

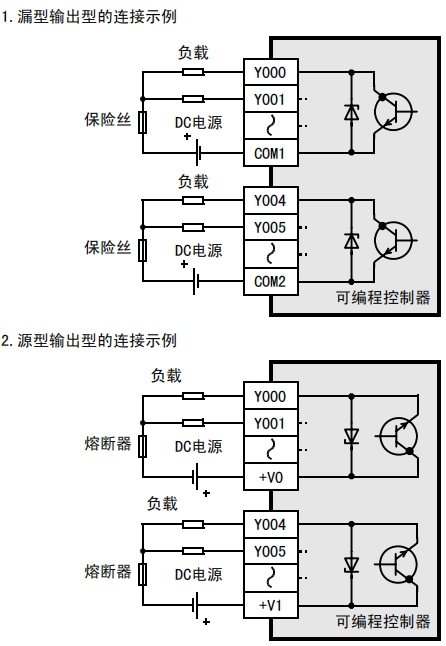

晶体管输出接线示例

漏型输出的PLC，其输出端用Y和COM表示，接线特点是COM端接外部直流电源的负极，电源正极通过负载接输出端Y。

源型输出的PLC，其输出端用Y和+V表示，接线特点是+V端接外部直流电源的正极，电源负极通过负载接输出端Y。

如果晶体管输出型PLC要驱动交流负载，可以在交流负载与PLC输出端之间加一级中间继电器来实现转换，中间继电器线圈为直流供电。

四、晶闸管输出型的接线

晶闸管输出型PLC，只能直接驱动交流负载，不能直接驱动直流负载，接线如下图示例：

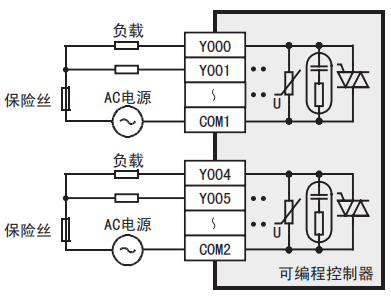

晶闸管输出接线示例

如果晶闸管输出型PLC要驱动直流负载，同样可以在直流负载与PLC输出端之间加一级中间继电器来实现转换，中间继电器线圈为交流供电。
