1.功能概要

FX3U-4AD-ADP连接在FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊适配器。

1)FX3S可编程控制器上只能连接1台4AD-ADP。FX3G、FX3GC可编程控制器上最多可连接2台4AD-ADP*1。FX3U、FX3UC可编程控制器上最多可连接4台4AD-ADP。(包括其它模拟量功能扩展板和模拟量特殊适配器)

2)各通道中可以获取电压输入、电流输入。

3)各通道的A/D转换值被自动写入FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器的特殊数据寄存器中。

2.端子排列

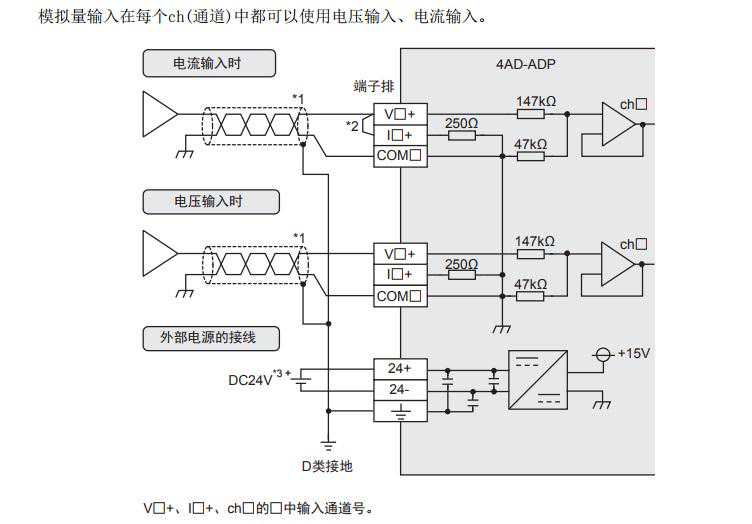

3.模拟量输入接线

*1.模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*2.电流输入时，请务必将「V□+」端子和「I□+」端子(□:通道号)短接。

*3.FX3S、FX3G、FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

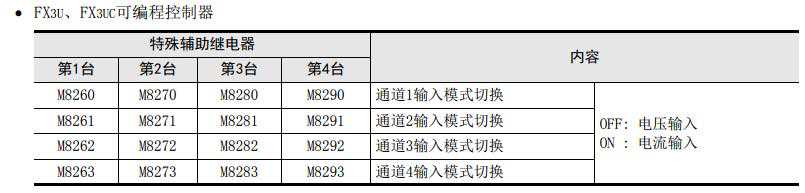

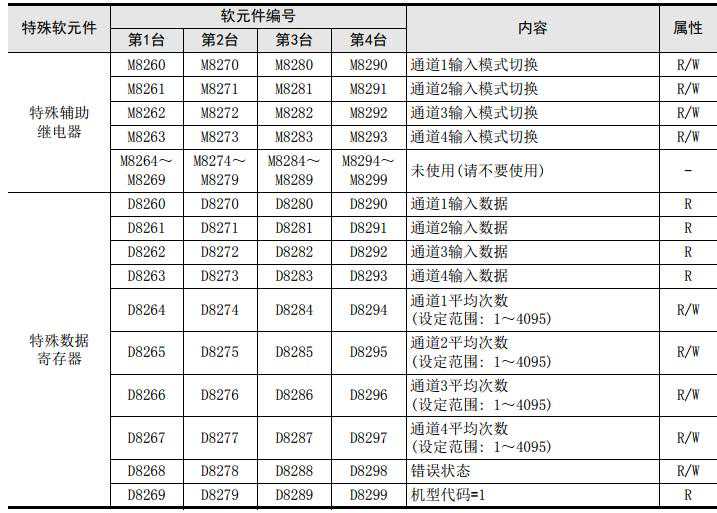

4.特殊软元件

5.基本程序举例

编写读出模拟量转换(A/D)数据的基本程序例子。

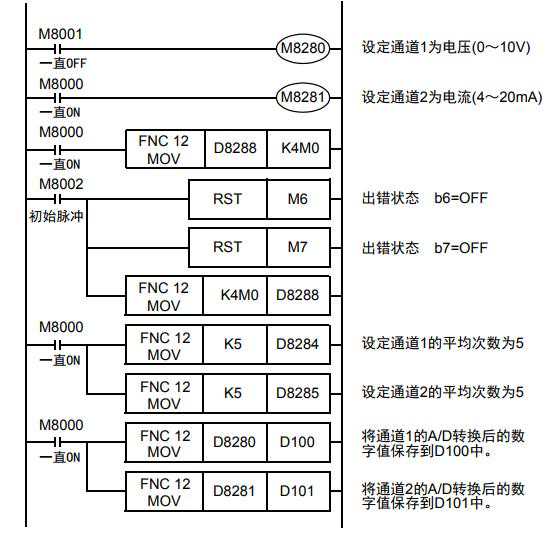

用于FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器下面的程序是设定第3台*1的通道1为电压输入、通道2为电流输入，并将它们的A/D转换值分别保存在D100、D101中。

即使不在D100、D101中保存输入数据，也可以在定时器、计数器的设定值或者PID指令等中直接使用D8280、D8281。

*1.FX3S、FX3G、FX3GC可编程控制器时，为第1台。
