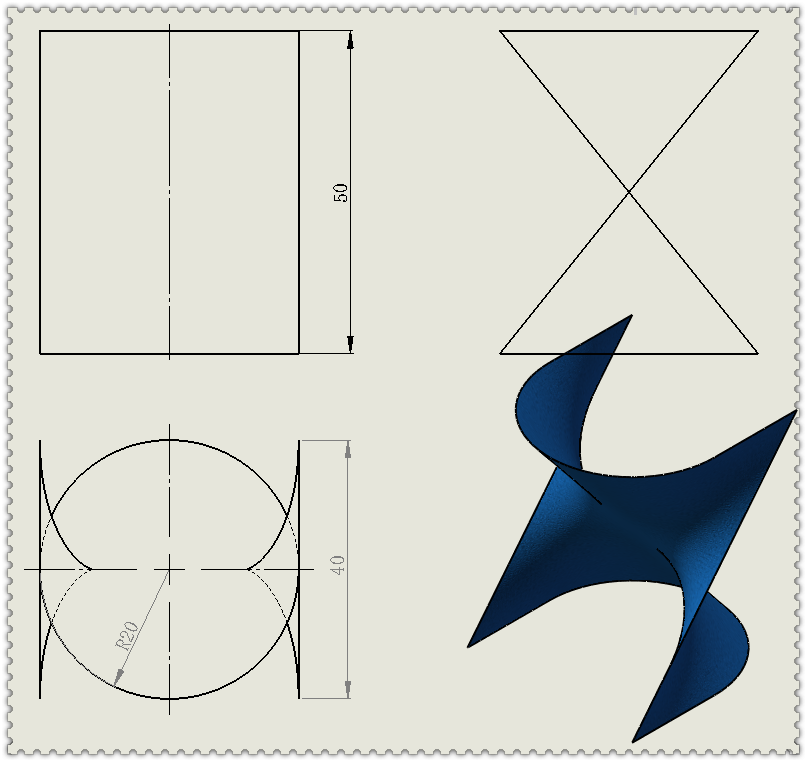

此图用SolidWorks2019版建模，用渲染（上面两张图）。SW原文件在今日文件夹里。

建模过程

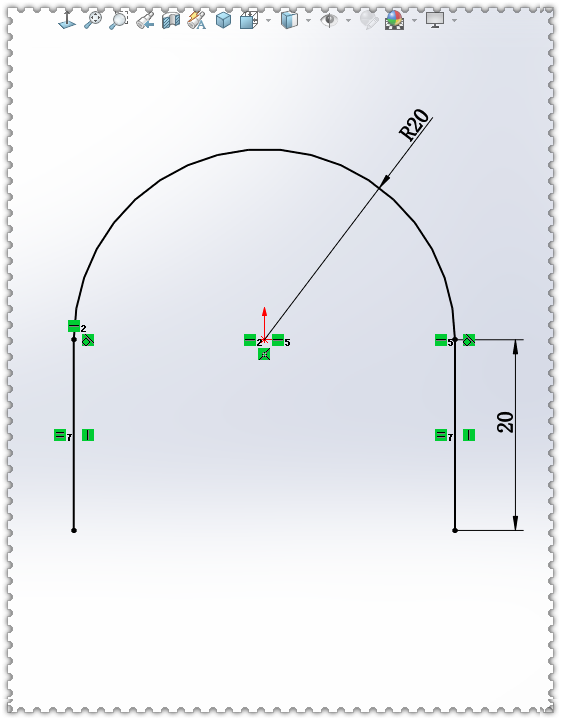

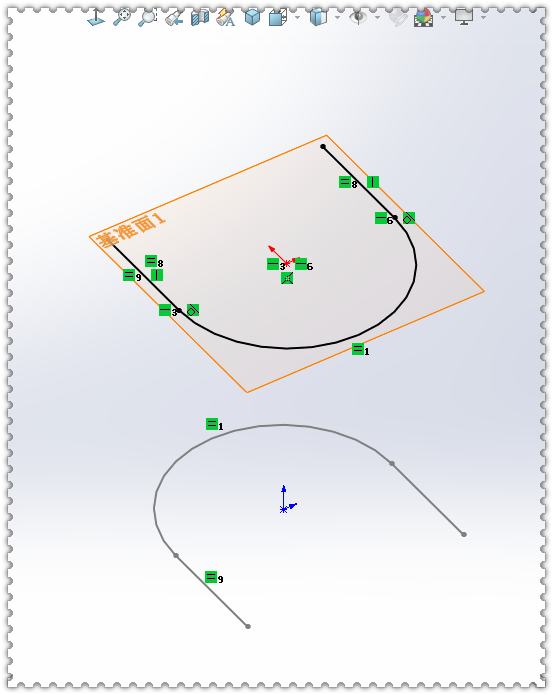

1.在上视基准面画草图。

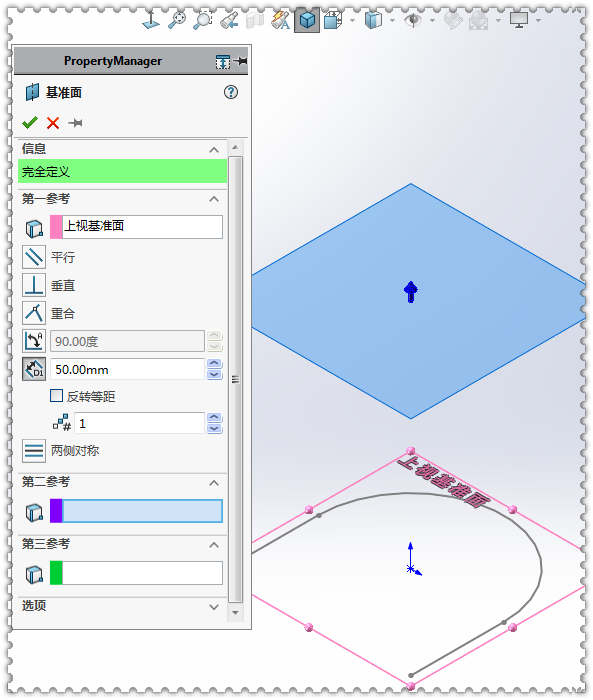

2.新建基准面，距离上视基准面：50。

3.在新基准面上画草图，添加相等几何关系。

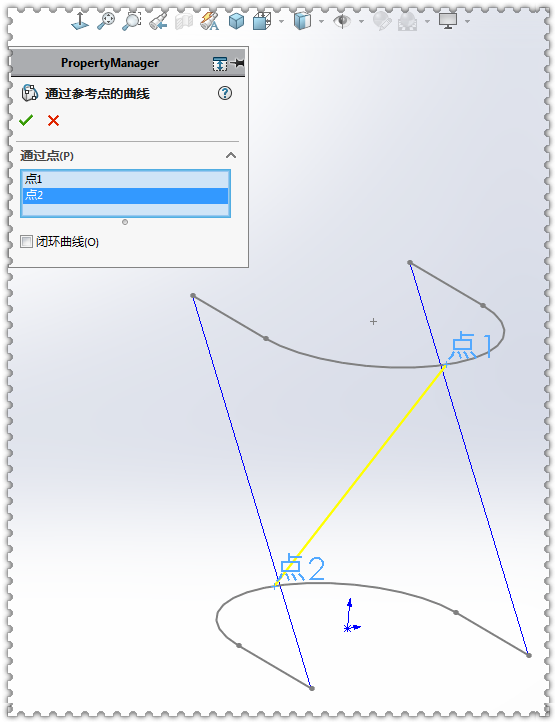

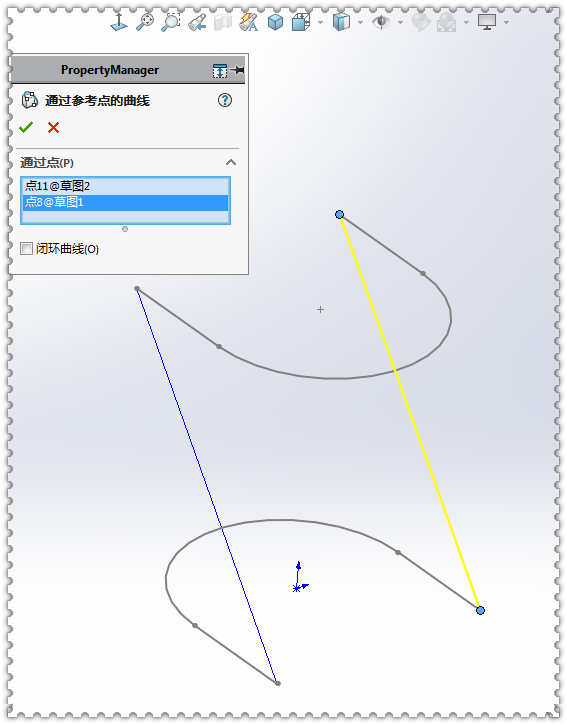

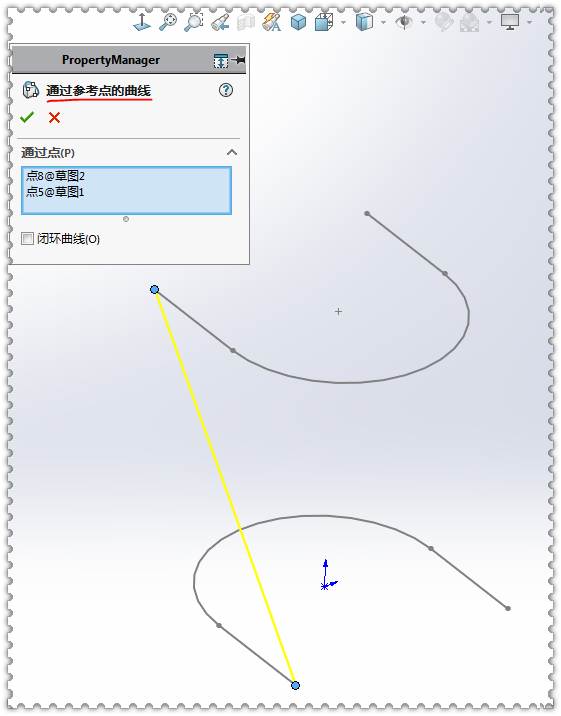

4.通过参考点的曲线，点两个端点。（后面这几根线都可以在3D草图里画）

5.还是通过参考点的曲线。

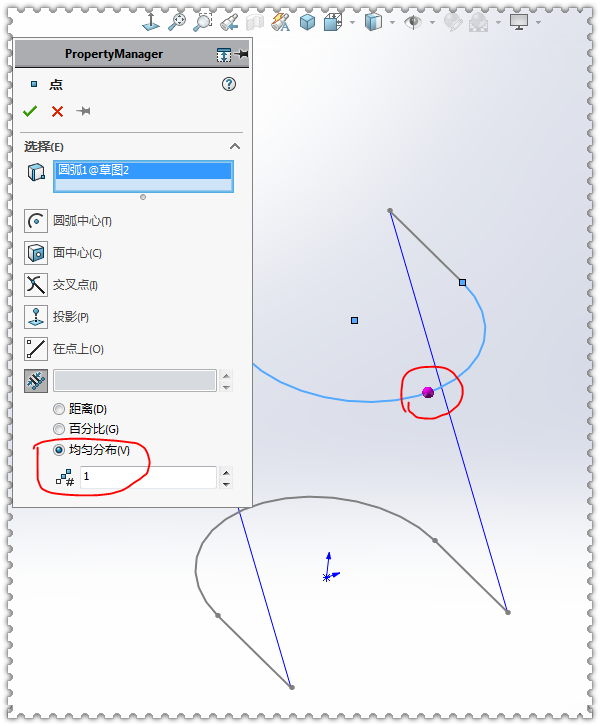

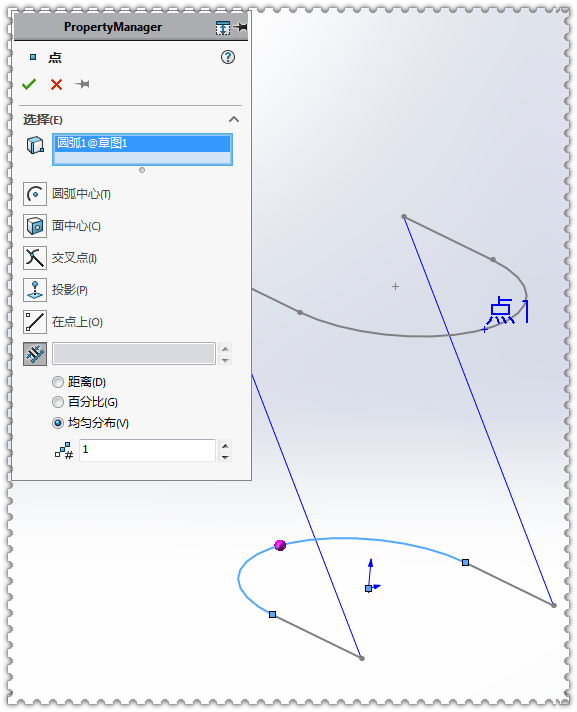

6.点——均匀分布。

7.点——均匀分布。

8.继续用通过参考点的曲线或3D草图。

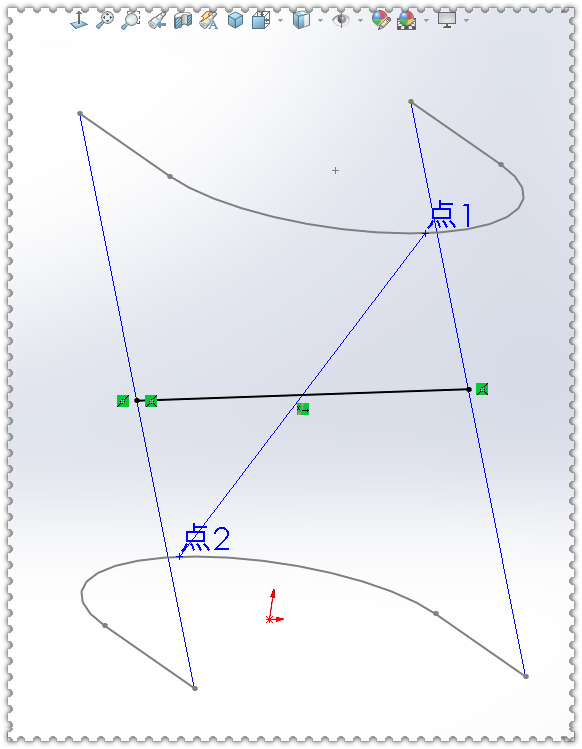

9.画3D草图，添加中点几何关系。

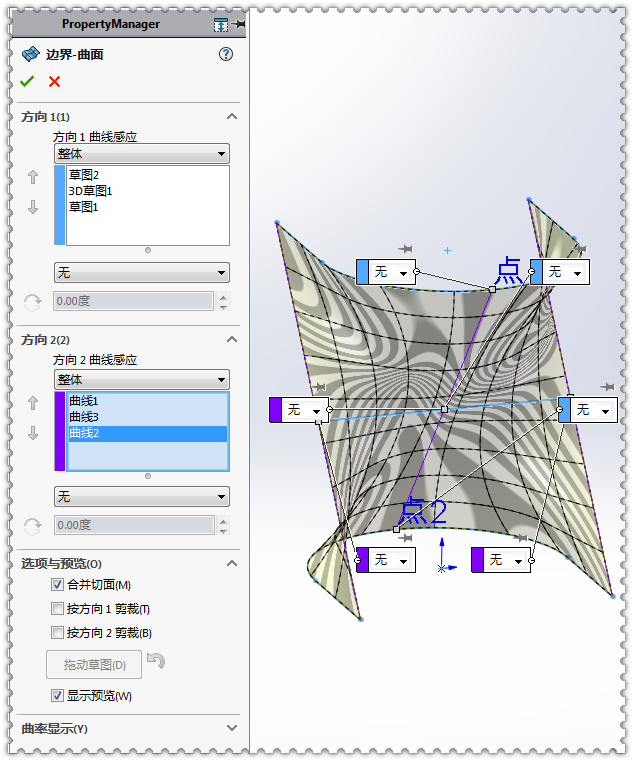

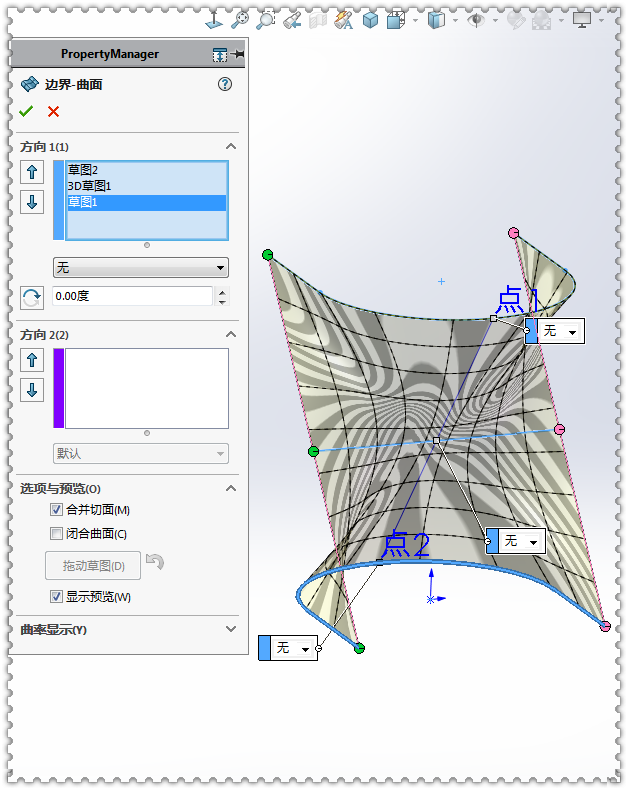

10.边界曲面，方向一：草图1——3D草图——草图2。

10-1.方向二：三根通过参考点的曲线。

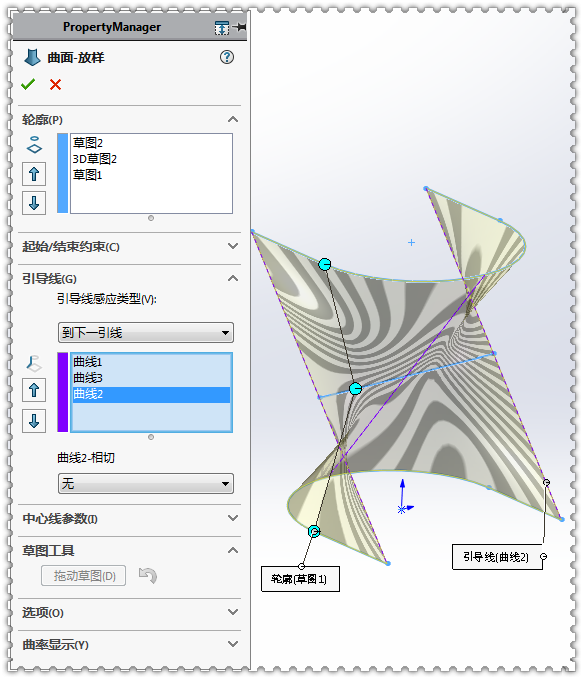

11.也可以用曲面放样来画。

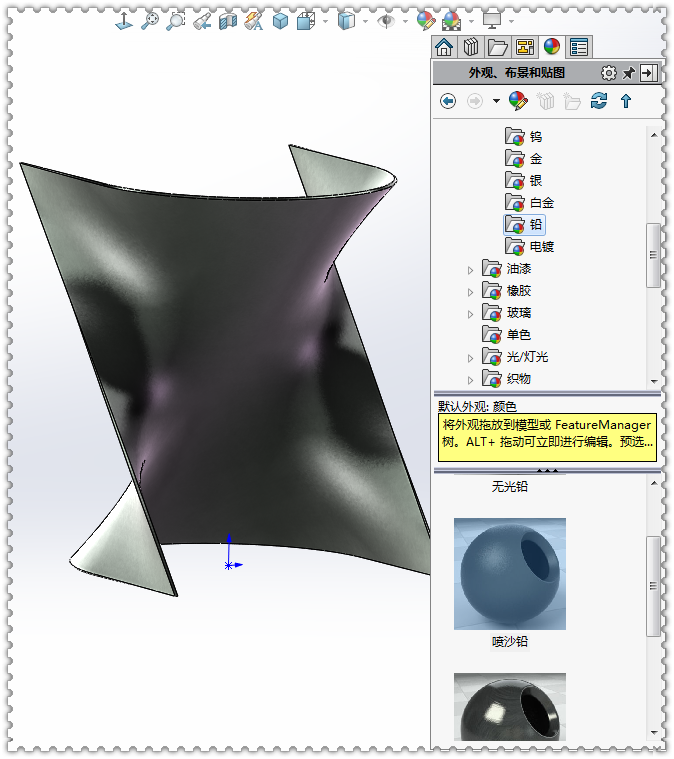

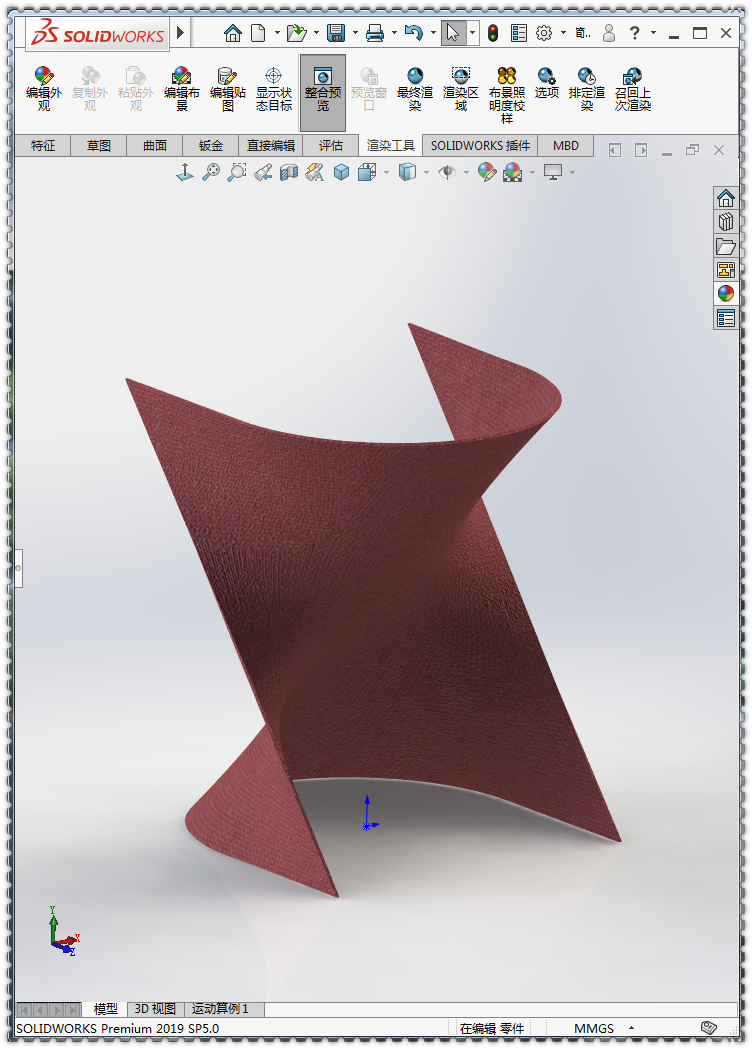

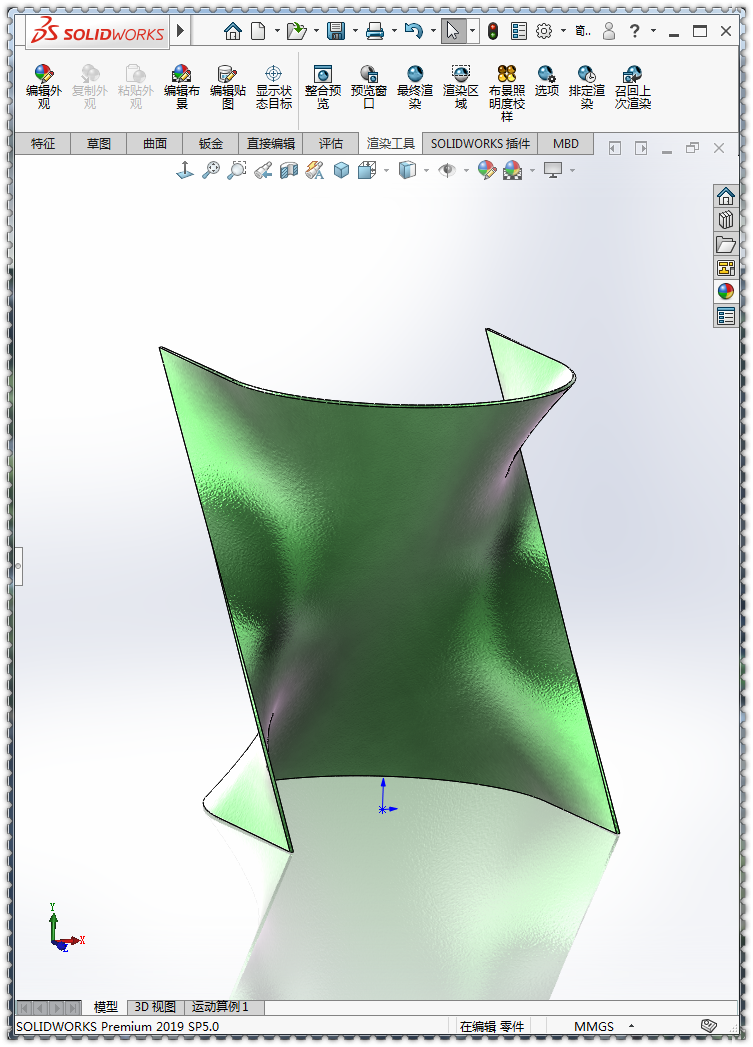

12.添加外观。

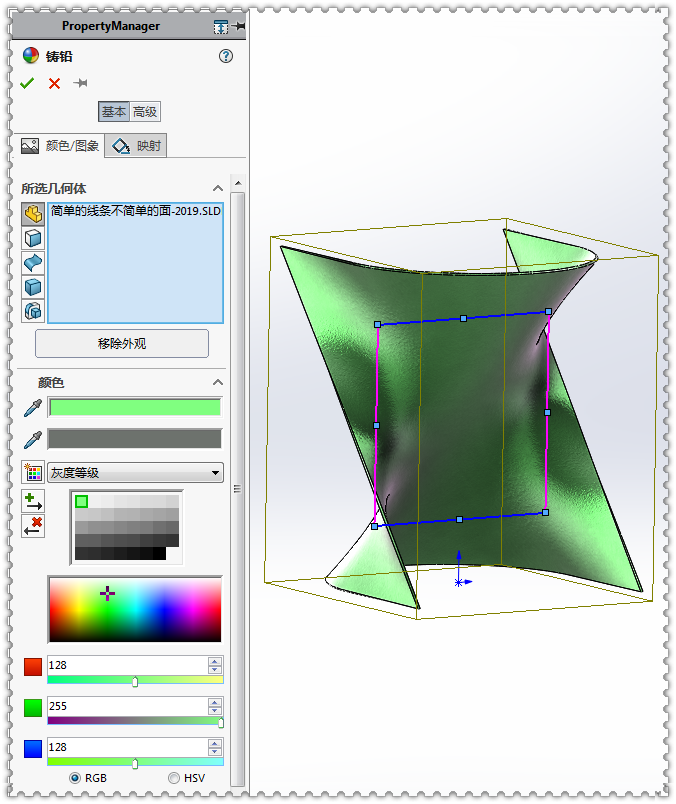

13.换个颜色。

14.完成。

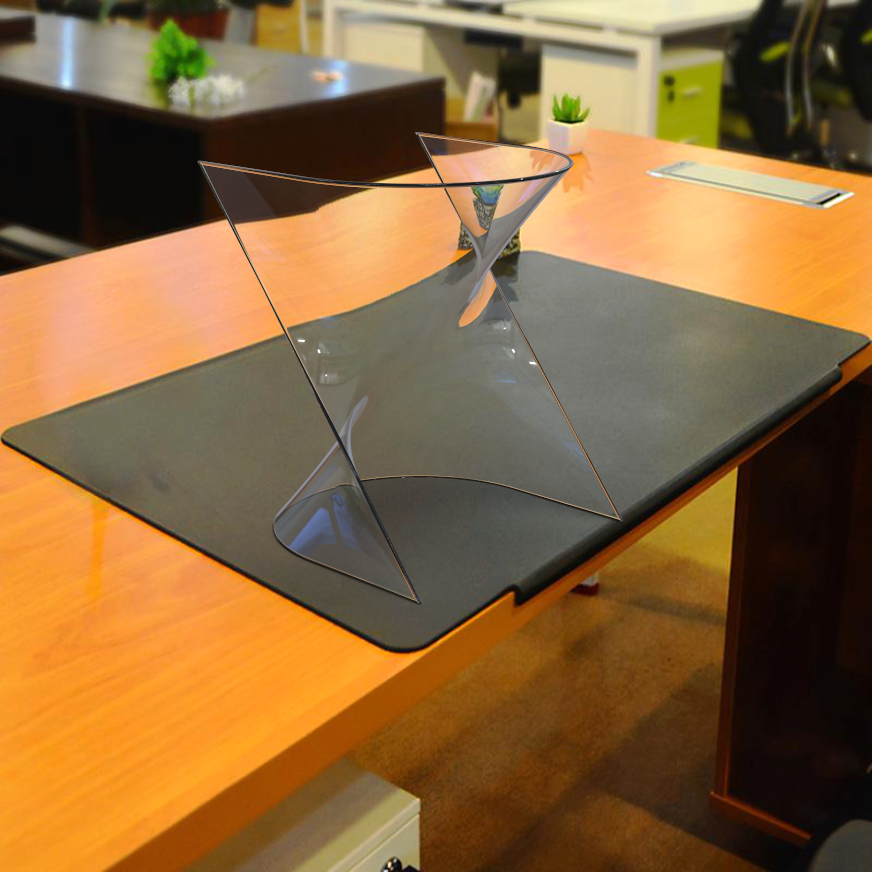

15.用KeyShot渲染一下。
