MB_AC31驱动

支持ABB的AC31系列PLC的串口通讯;

□使用编程口通讯.

→打开AC31GRAF软件,执行菜单[File]下的[PLCcommunication]项,弹出如下界面:

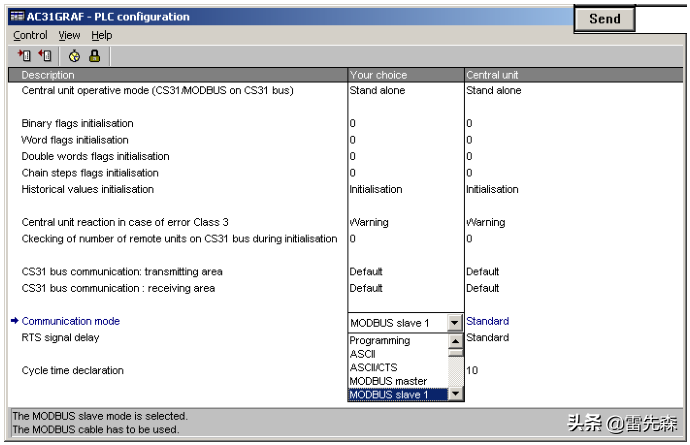

→执行菜单[File]下的[Configuration]项,弹出如下界面:

→通过下拉菜单把[Communicationmode]项选为[MODBUSslaveX](X为该编程口的站号),然后在菜单[Control]下执行[Download]项,把该配置下传到PLC;

→编程口的缺省参数为9600、8、1、N;

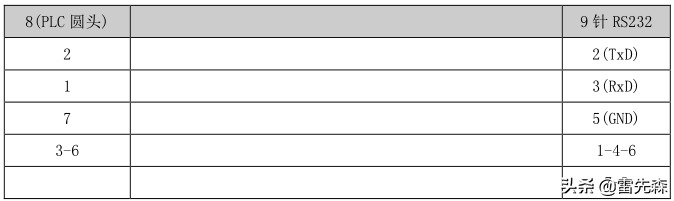

→不能使用编程口进行通讯,应使用专用的通讯电缆,或按以下接线方法自行制作电缆:

□使用CS31口通讯.

→打开AC31GRAF软件,执行菜单[File]下的[PLCcommunication]项,弹出如下界面:

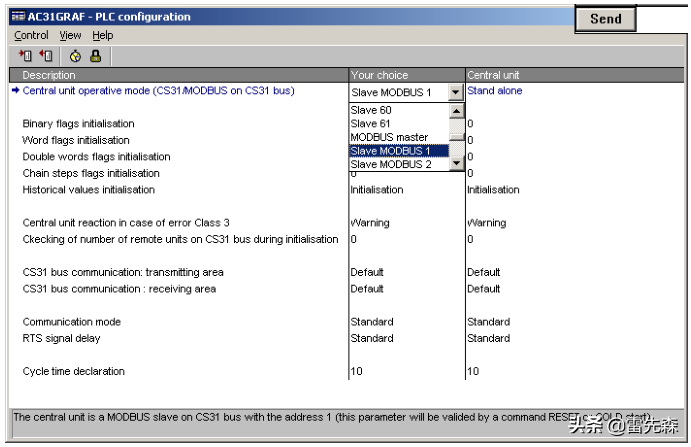

→执行菜单[File]下的[Configuration]项,弹出如下界面:

→通过下拉菜单,把[Centralunitoperativemode(CS31/MODBUSonCS31bus)]项选为[Slave

MODBUSX](X为CS31口站号),然后执行菜单[Control]下的[Download]项,把该配置下传到

PLC;

→CS31口的缺省缺省参数为19200、8、1、N;

→CS31为RS485接口,BUS1为(+),BUS1为(-);

□安装驱动程序:

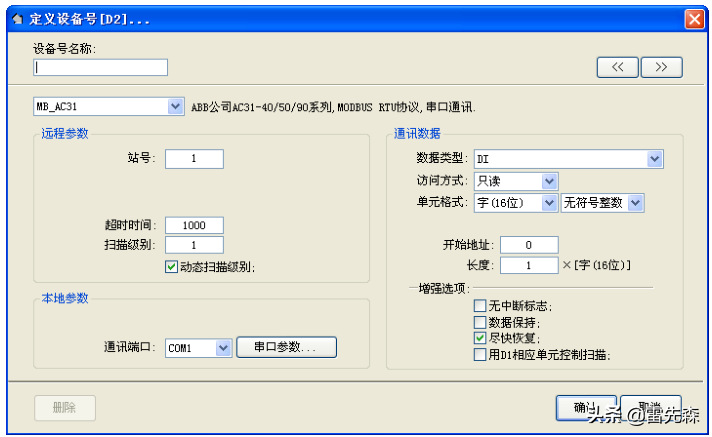

□定义设备号:

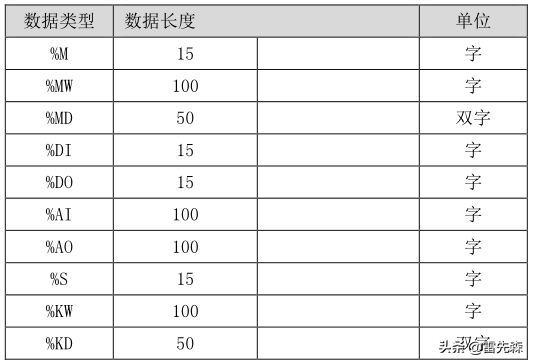

□各种数据类型的在每个设备号中的最大数据长度:

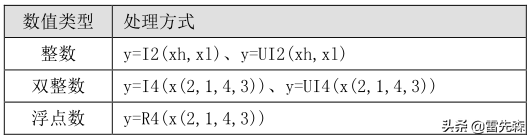

□应选用的处理方式:
