2.1.1传送指令

【MOV指令】---将软元件的内容传送（复制）到其他的软元件中的指令。

传送指令格式---如图2-1所示：

图2-1MOV指令

设定数据---MOV指令操作内容，如表2-1：

表2-1MOV指令操作数

操作数种类

内容

数据类型

S·

传送源的数据或保存的数据的软元件编号

BIN16/32位

D·

传送目标的软元件编号

BIN16/32位

16位传送（MOV,MOVP)---如图2-2所示：

图2-2MOV指令简介

将传送源S·的内容1点传送给传送目标D·

指令输入位OFF时，传送目标D·不变化

在传送源S·中指定常数K时，自动转换为BIN图2-2MOV指令简介

例：按下X0后，将整数1传送进D0里面。如图2-3所示

图2-3MOV指令程序格式

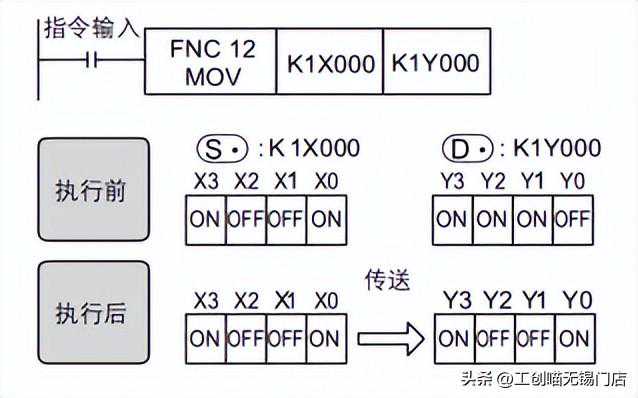

组合位：指定位软元件的位数（K1X000➡K1Y000）的情况，最多传送16个位（4的倍数）软元件。---如图2-4所示：

图2-4指令详解图

例：当M0导通时，将X0、X1、X2、X3状态同步到Y0、Y1、Y2、Y3上，如图2-5所示：

图2-5组合位示意图1

例：当M1导通时，将16进制的1传送至Y0、Y1、Y2、Y3上。结果为Y0导通。，如图2-6所示：

图2-6组合位示意图2

在指令实际应用中需要注意，赋值指令的触发条件尽量运用边沿触发，因为被赋值的数据寄存器存储的数值不是固定不变的，根据触发条件，寄存器的值在不同时期、不同条件下给予的值是不一样的。

32位传送（DMOV,DMOVP）

将传送源[S·+1，S·]的内容1点传送到传送目标[D·+1D·]中。

指令输入为OFF时，传送目标D·不变化。

在传送源[S·+1，S·]中指定常熟K时，自动转换成BIN。如图2-7所示：

图2-732位传送指令简介

例：当M0导通时，将D0D1的值传送到D2D3里，如图2-8所示：

图2-832位传送指令示意图

组合位：指定位软元件的位数（K8X000➡K8Y000）的情况，如图2-9所示：

图2-932位传送指令详解图
