前提条件：

I)在安装有WINCC的计算机上安装CP5612通讯板卡。

II)使用STEP7编程软件能够通过MPI正常连接PLC。

3.1STEP7硬件组态

STEP7设置MPI通讯。新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，其在随后的设置中需要匹配。重点步骤参考图3-1：

其中，Interface中的参数Networked(已连网)必须设置为Yes。

图3-1

3.2设置SetPG/PCInterface

如果STEP7版本的硬件目录中没有CP5612，则可选择CP5611A2或CP5611进行组态。CP5612向下兼容之前版本的组态。

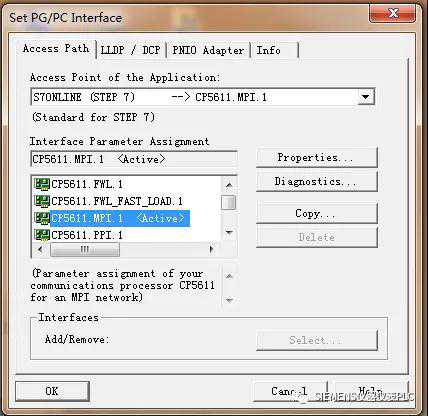

进入操作系统下的控制面板，双击SetPG/PCInterface图标。

在AccessPointoftheApplication:的下拉列表中选择S7ONLINE(STEP7)；然后在InterfaceParameterAssignment:的列表中，选择；确认后在AccessPointoftheApplication:的下拉列表中显示：

S7ONLINE(STEP7)à，如图3-2所示：

图3-2

重要的参数如图3-3所示：

Address:

CP卡的地址（MPI地址必须唯一，建议设置为0）

TransmissionRate:

MPI网络的传输速率（默认为187.5Kbps）必须修改和实际连接PLC的MPI端口的传输速率相同；

HighestStationAddress:

MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）

图3-3

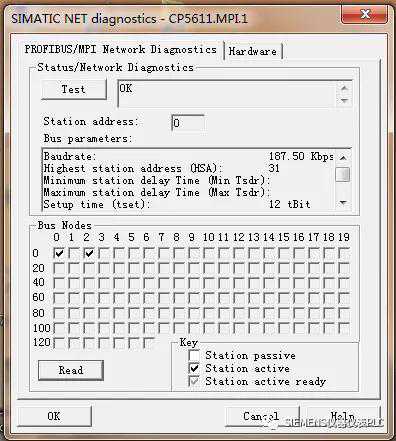

图3-4

3.3添加驱动程序和系统参数设置

打开WINCC工程在TagManagement--SIMATICS7PROTOCOLSUITE-MPI

图3-5

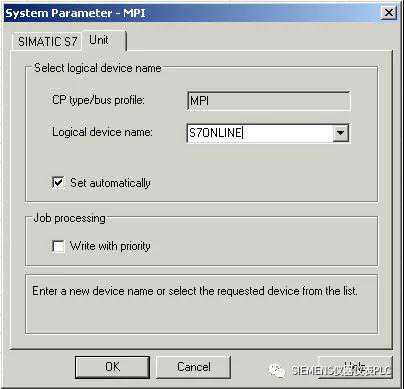

弹出SystemParameter-MPI对话框，选择Unit标签，

设置Logicdevicename（逻辑设备名称）：S7ONLINE，如图3-6所示。

图3-6

3.4添加通道与连接设置

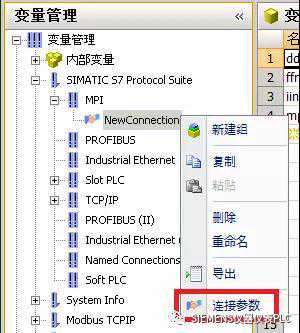

在握手图标后面输入连接的名称。

图3-7

图3-8

弹出ConnectionParameter-MPI属性对话框。

图3-9

重要的参数如下所示：

StationAddress：MPI端口地址，必须与图3-1中地址相同；

RackNumber：CPU所处机架号，除特殊复杂使用的情况下，一般填入0；

SlotNumber：CPU所处的槽号；

注意：

如果使用S7-300的PLC，则SlotNumber的参数为2；

如果是S7-400的PLC，则要根据STEP7项目中的Hardware软件查看CPU插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。
