前言

为了使用Profinet协议实施Danfoss变频器控制项目，需要一个通用站描述(GSD)文件，其中包含配置Profinet设备所需的信息。

启动TIAPortal软件并转到选项卡：“选项”-“管理通用站描述文件(GSD)”。

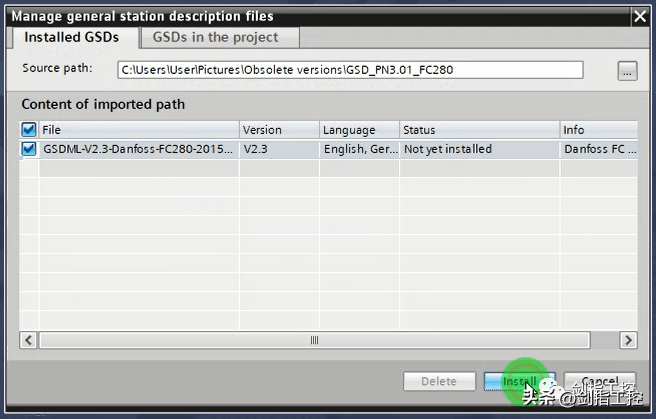

指定先前为Danfoss变频器系列下载的GSD文件的路径，然后单击“安装”。在我们的例子中，这是VLTMidiDriveFC-280。

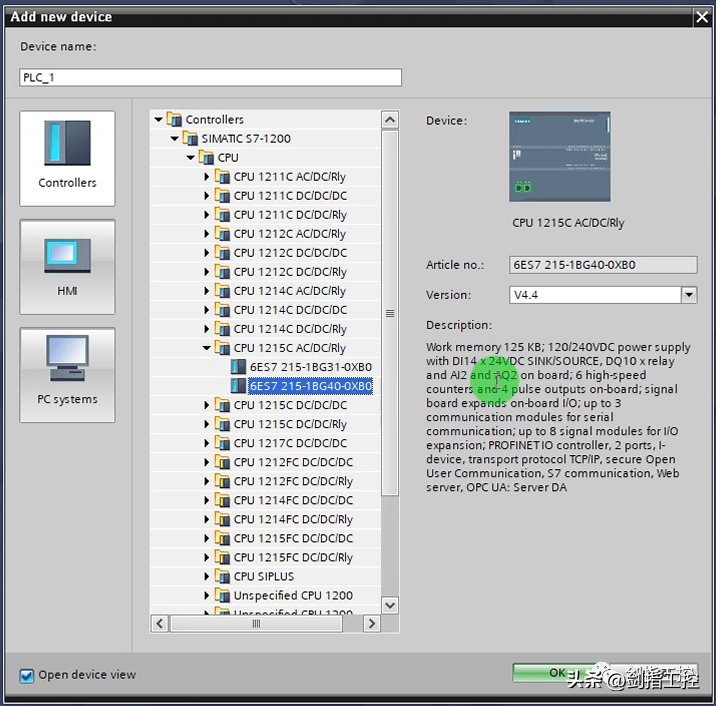

添加PLC并单击“确定”

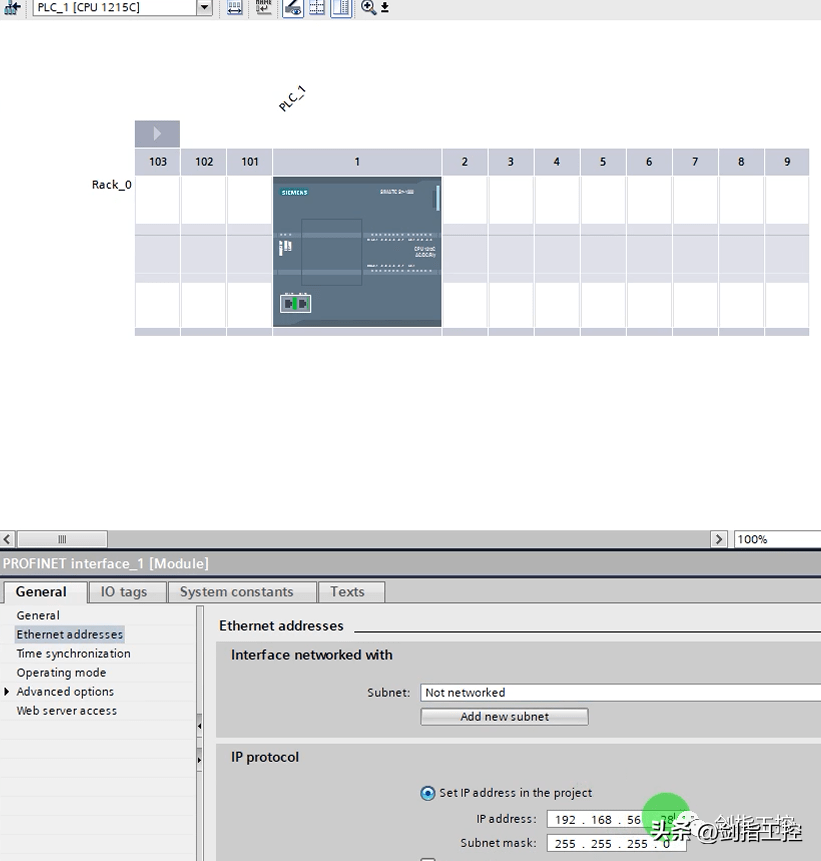

为我们的PLC分配IP地址

转到“网络视图”选项卡，并添加我们的变频器。“目录”–“变频器”–“DanfossDrivesA/S”–“VLTFC系列”–“DanfossFCPN”

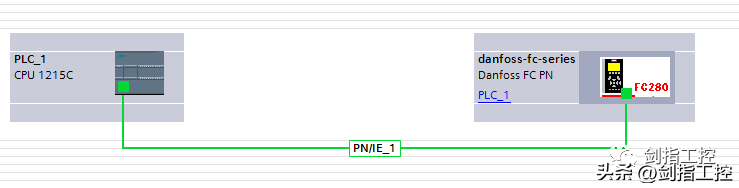

我们将PLC和“chactotnik”相互连接起来。

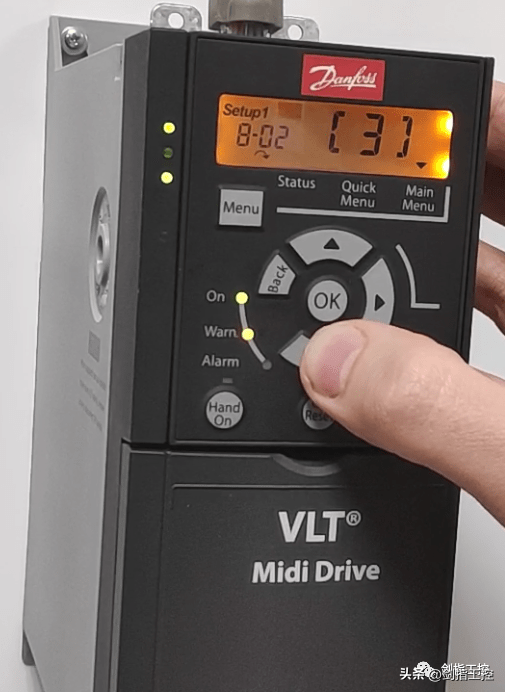

接下来：我们进行变频器的通信设置。在参数8-02ControlWordSource中，选择[3]选项A-Profinet

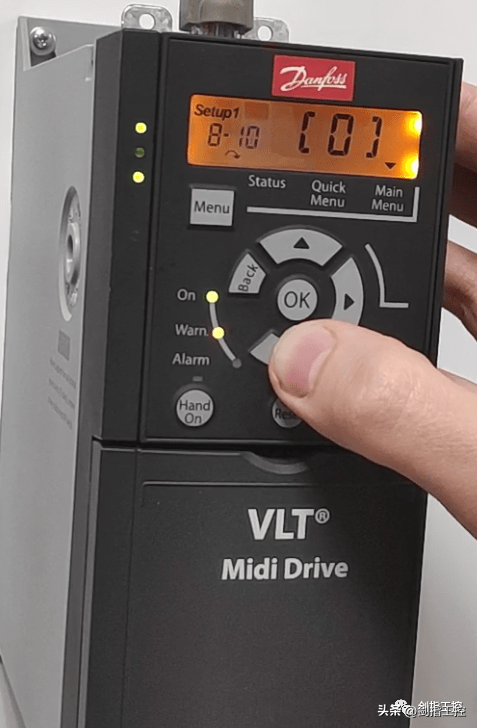

8-10控制字[0]的解释-FCProfile

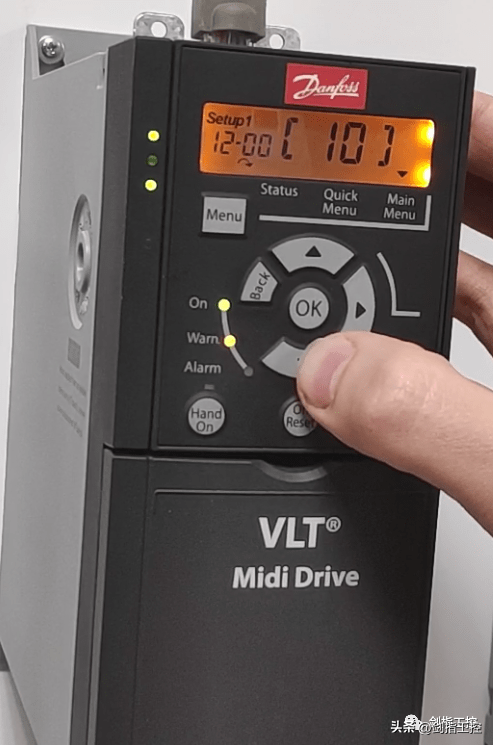

12-00IP地址分配选择[10]-DCP

让我们转到MCT10软件。

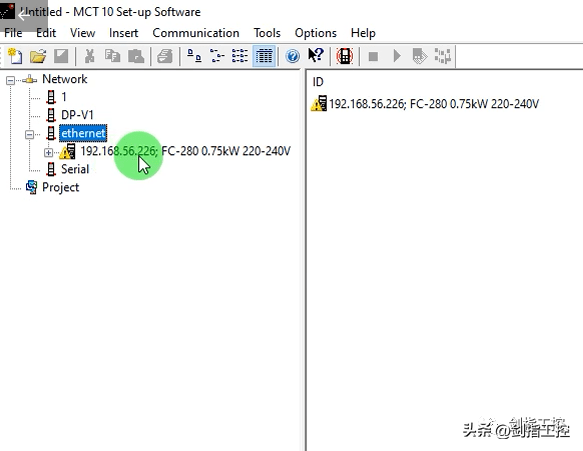

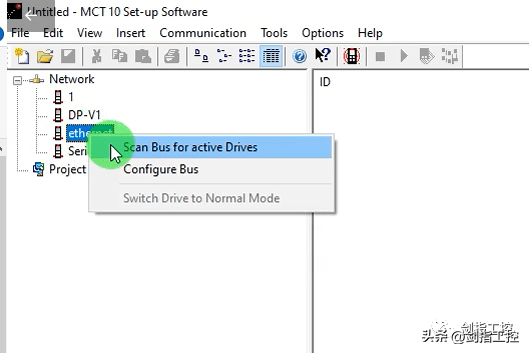

右键单击以太网-扫描总线以查找活动驱动器。

出现带有获取的IP地址的变频器

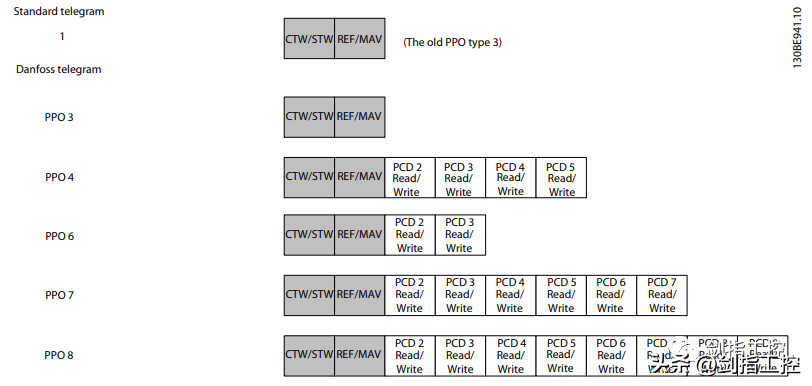

我们返回到TiaPortal，然后单击变频器。与变频器通讯报文如下图所示：

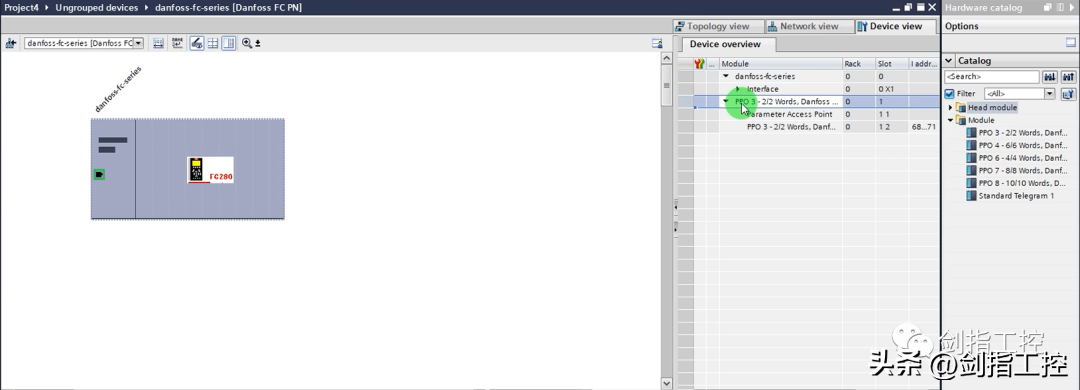

选择PP03-2/2Words,Danfoss并将其拖到项目中

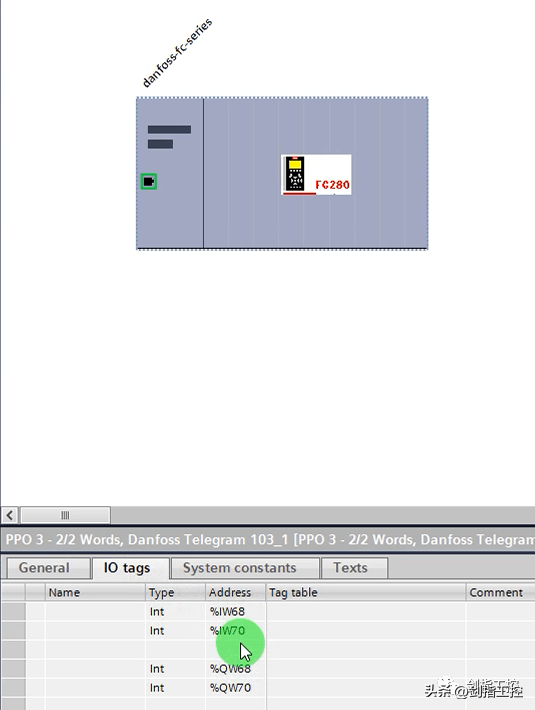

在此报文中，寻址从地址68开始

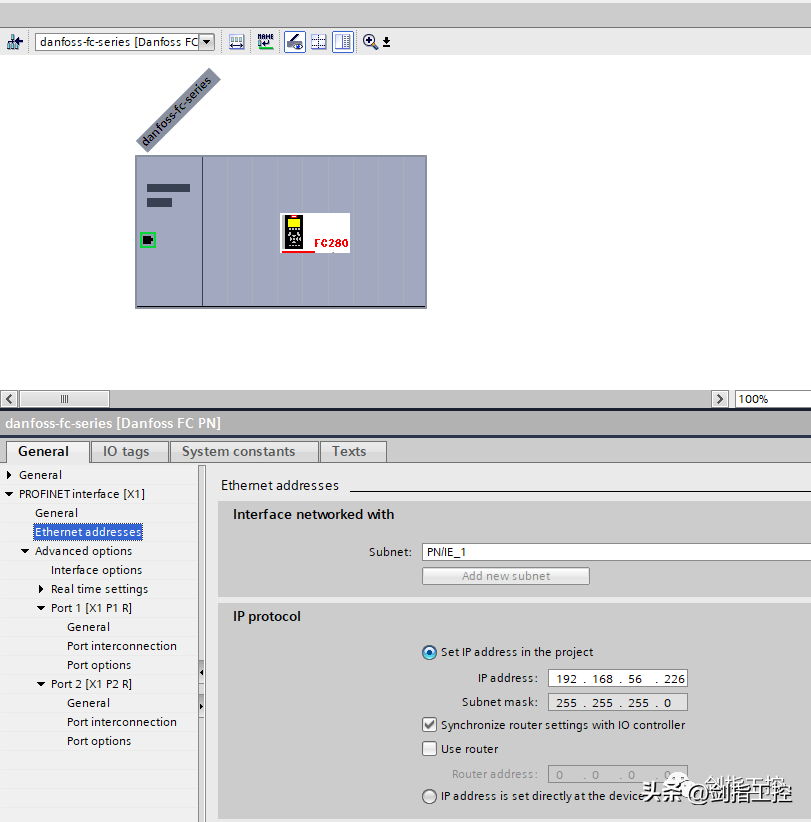

在项目中，我们将IP地址分配给我们在MCT10软件中获取的变频器。

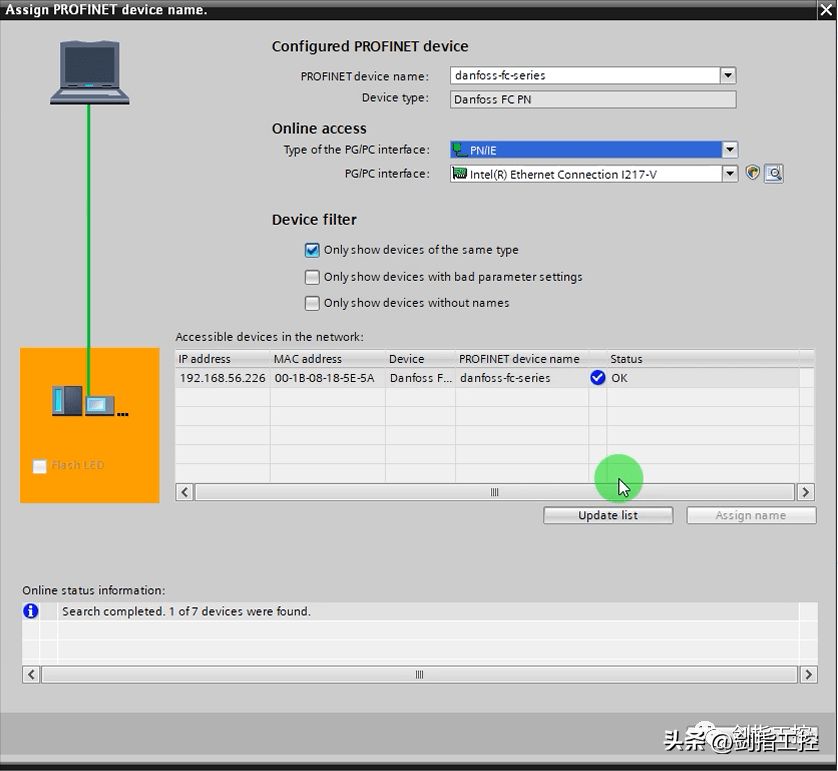

右键单击变频器并选择：“分配设备名称”。接下来，选择“更新列表”。

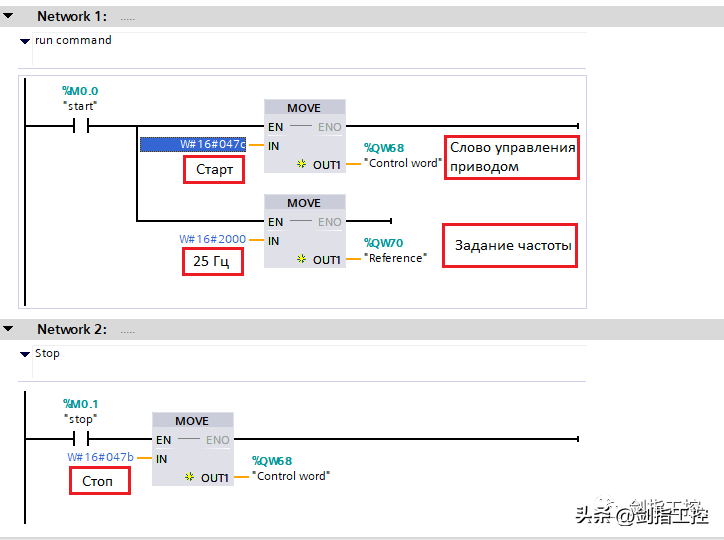

将项目下载到PLC。转到“程序块”并添加以下元素：

启动命令如下所示：W047c

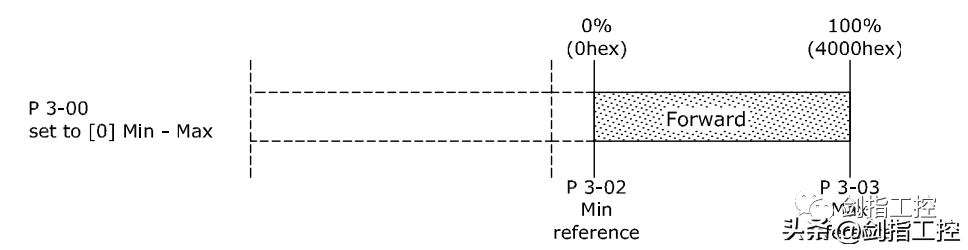

4000hex对应于参数3-03（最大参考值）中的数字。在我们的例子中，50赫兹。发出命令W2000-25Hz详细信息可在Profinet编程指南中找到。我们将项目加载到PLC中并切换到仿真模式。给，变频器启动并加速到25Hz。
