一、三菱FX3U的设置

打开GXWORKS2软件读取PLC程序，在左侧工程树中，点参数双击PLC参数，进入FX参数设置，点PLC系统参数设置2.勾选进行通信设置。

二、MCGS软件设置

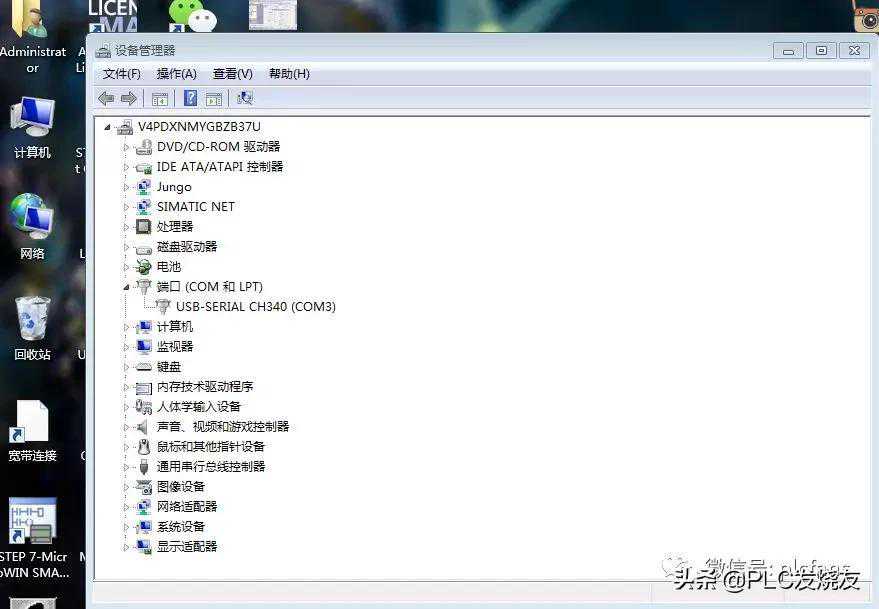

1、查看FX3U链接电脑端口（编程电缆）

3、双击通用串口父设备，弹出通用串口设备属性编辑：

4、双击三菱FX系列编程口，弹出设备编辑窗口。

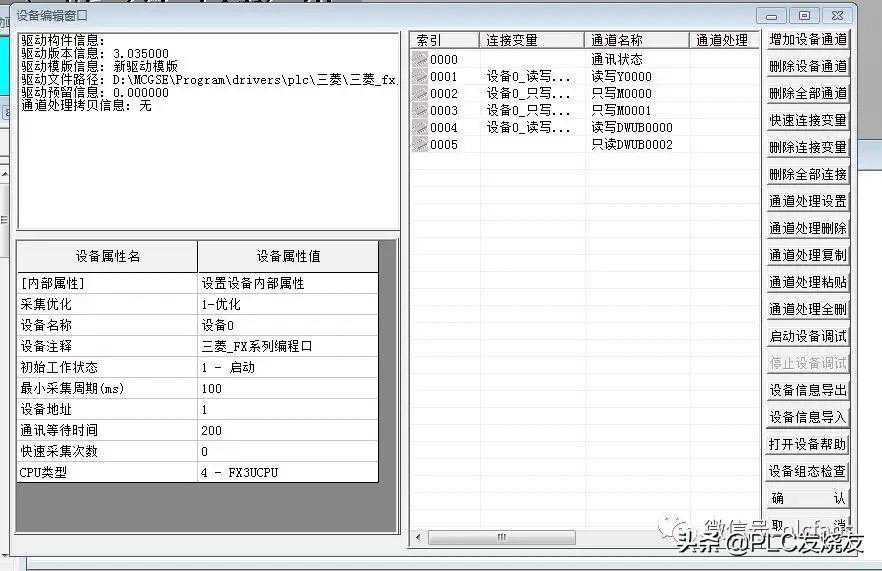

增加设备通道

确认退出设置设备编辑窗口。保存设备组态。

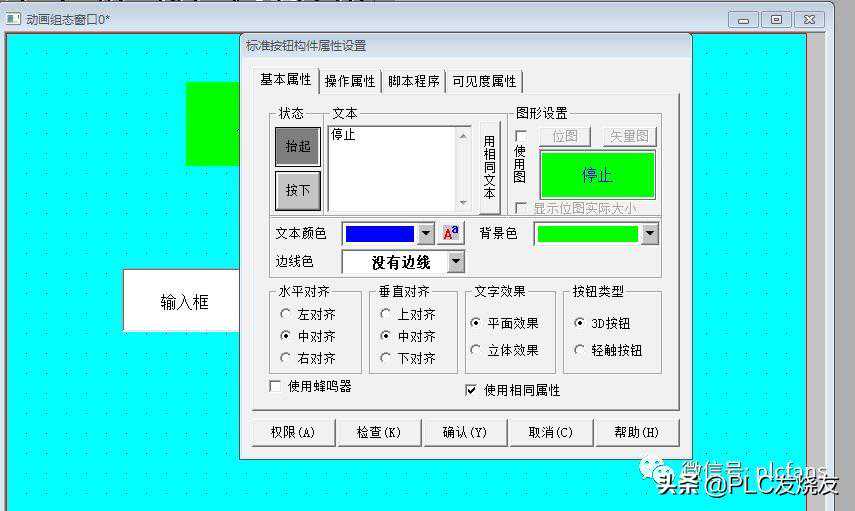

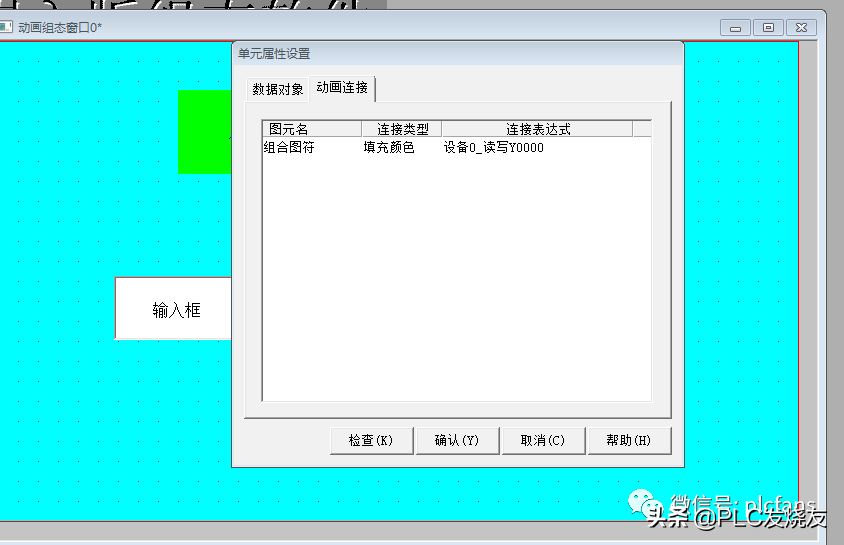

5、新建用户窗口进行动画组态。在组态窗口添加两个标准按钮和一个指示灯，分别属性设置。

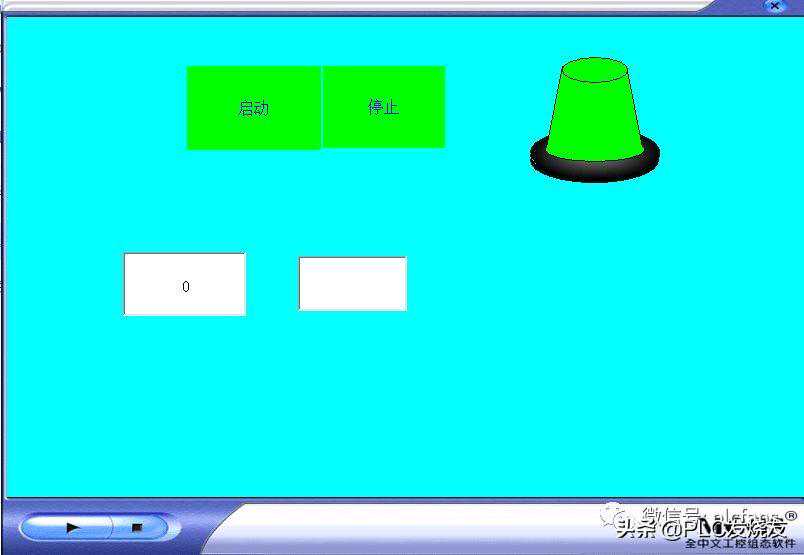

图二

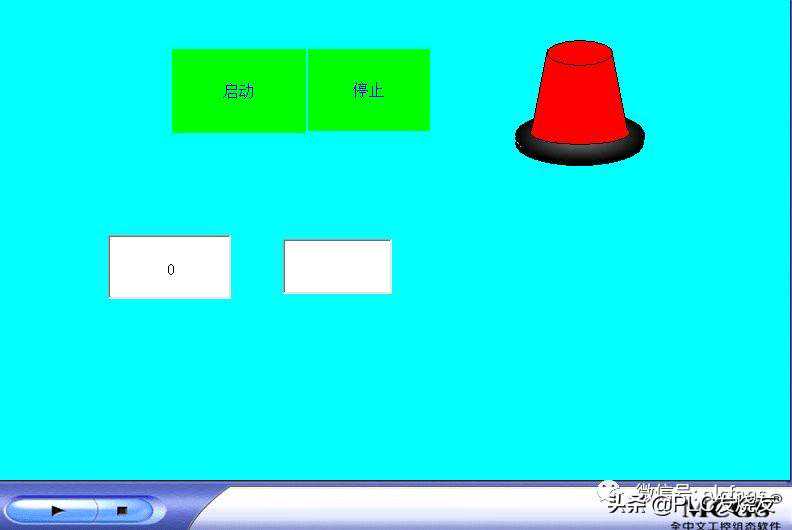

图三为触屏界面

图三

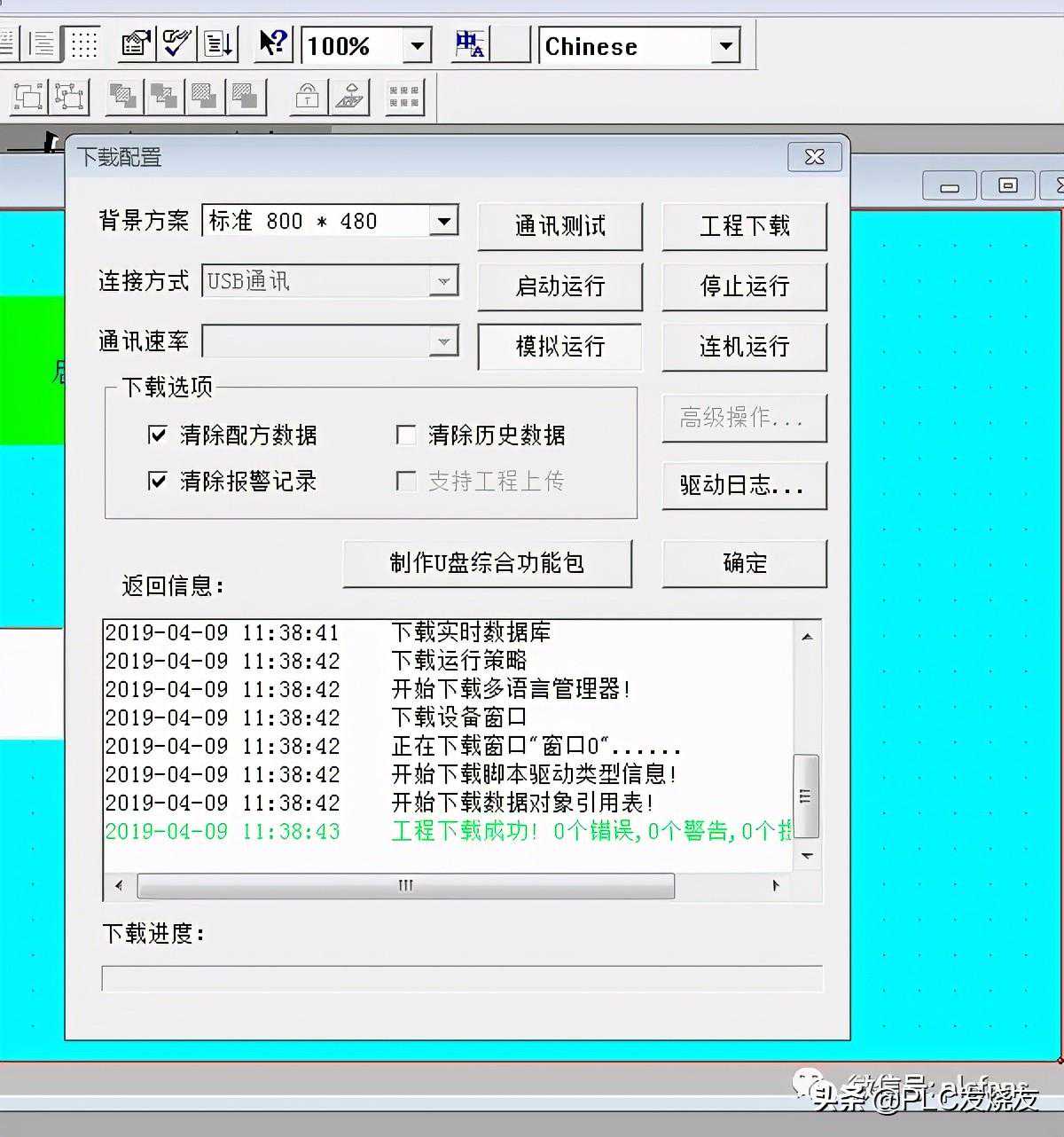

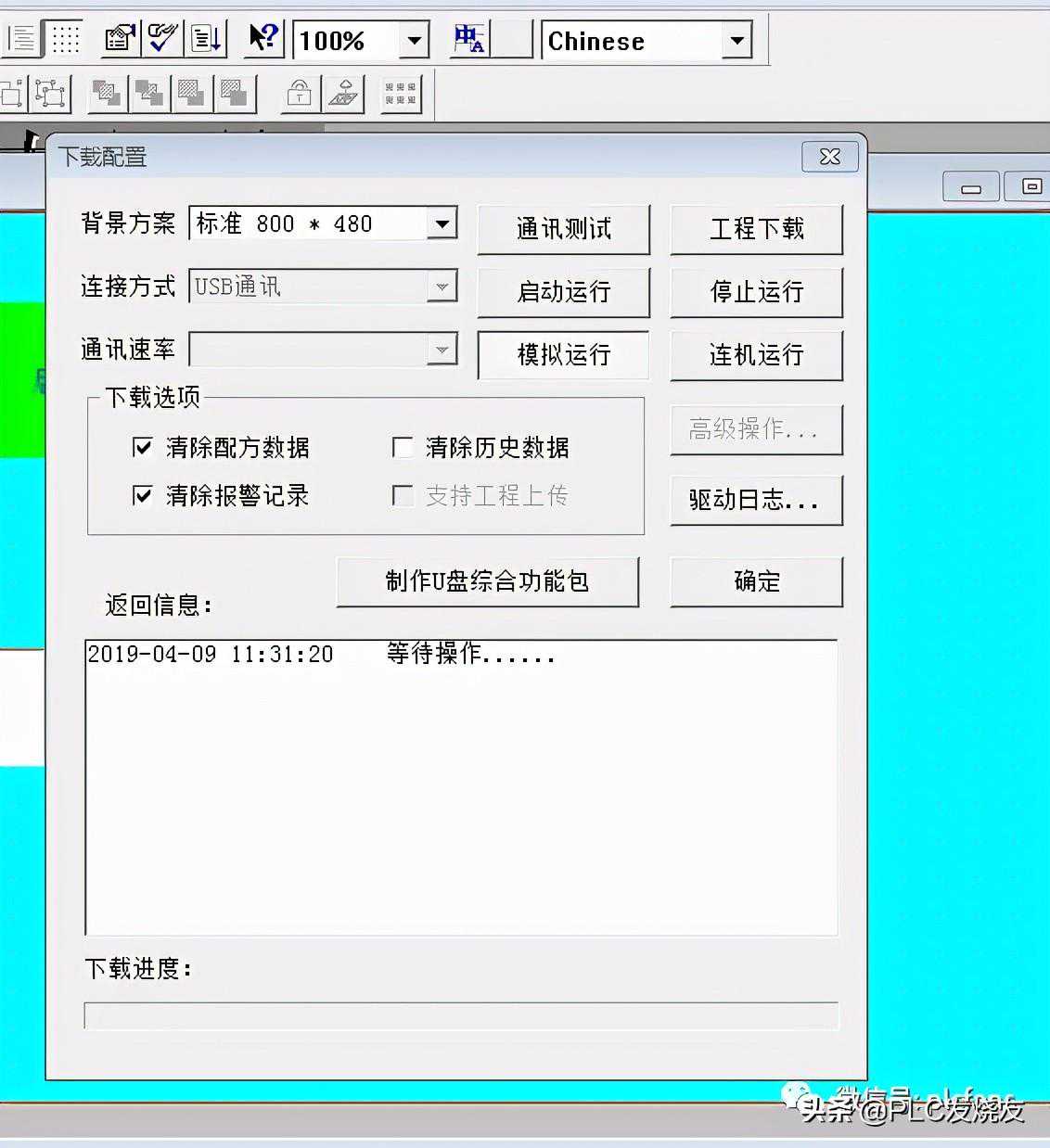

图四

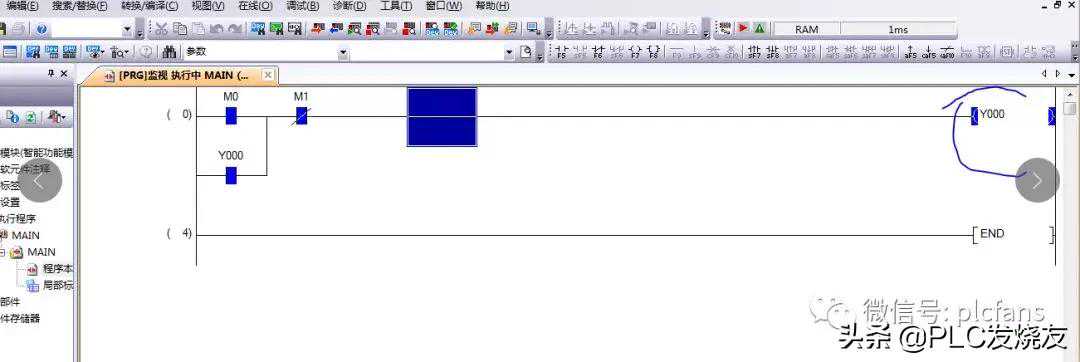

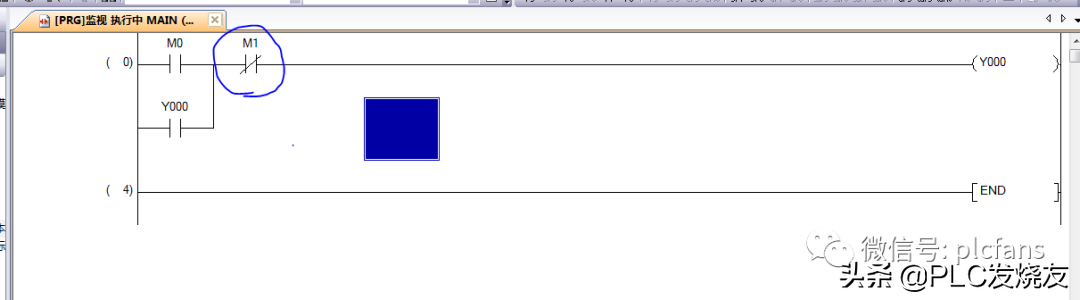

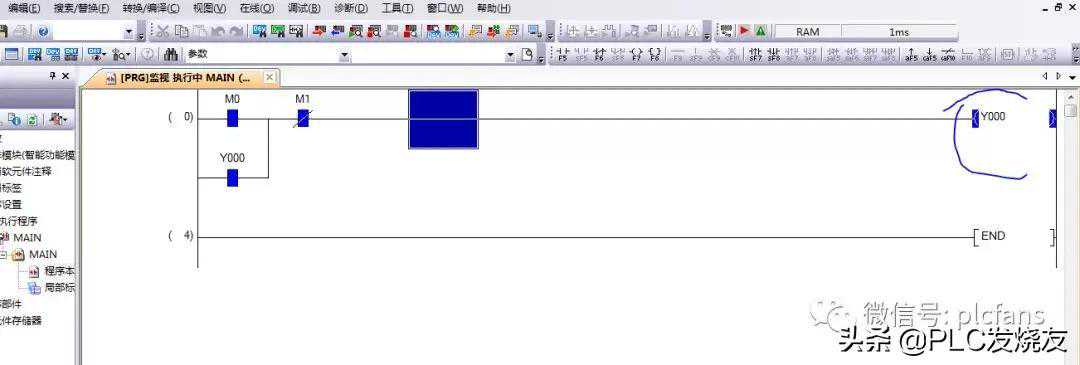

图五到这里MCGS软件与三菱FX3UPLC通信完成。
