西门子博途编写如何产生正弦波信号

新建一个项目，选择1212CPU.

1：添加新块，建立一个循环中断，OB编号为OB35，具体如下图所示：

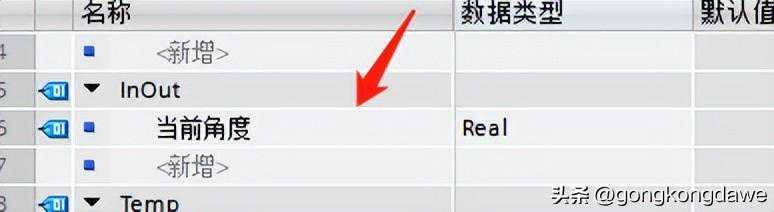

2:建一个FC程序块，程序的接口如下图所示：

FC块中的程序如下：

当前角度+1.0；

IF当前角度:=0.0;

_IF;

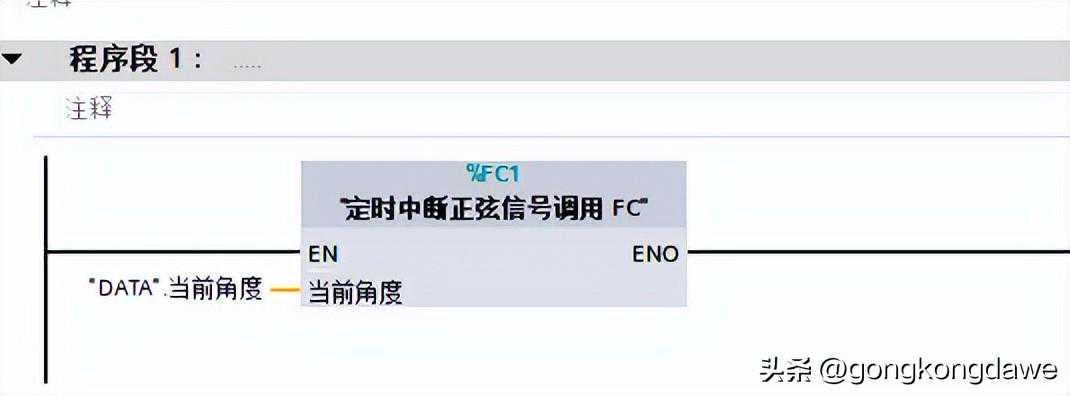

3：在循环中断块中调用FC块

4：新建一个FB块，写入如下程序：

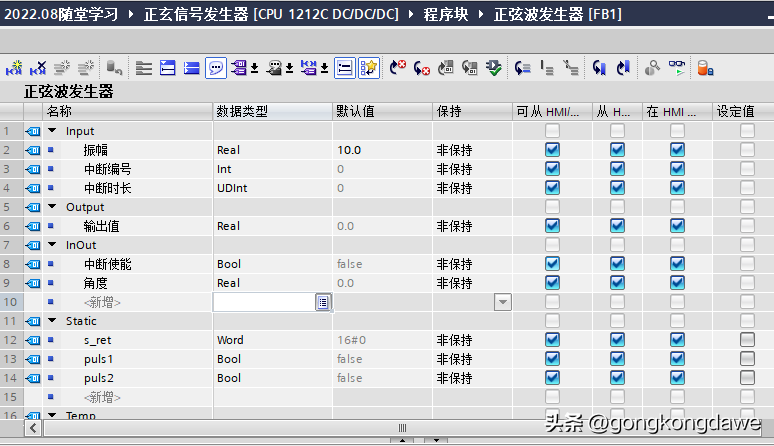

1）接口引脚：

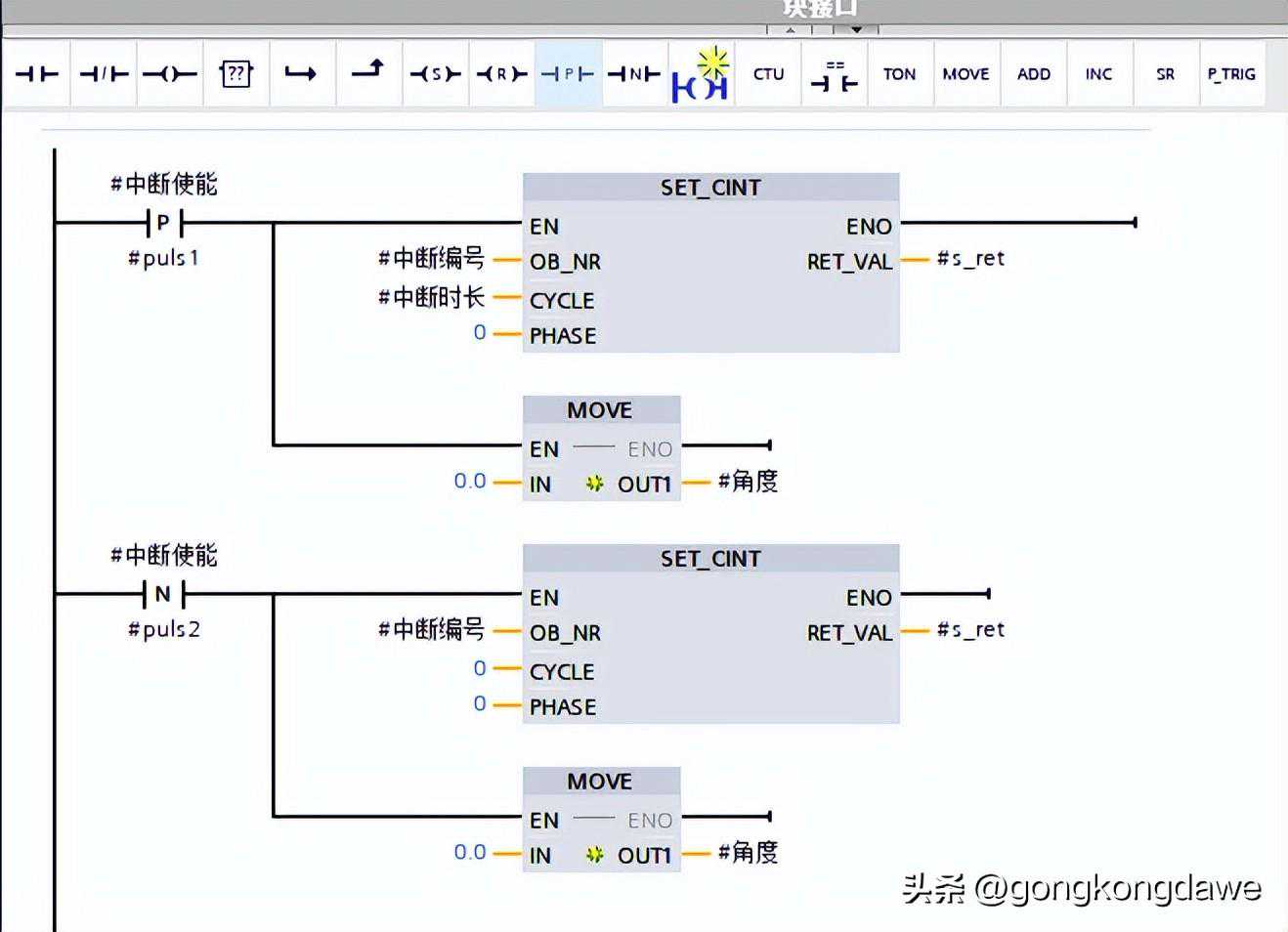

2）程序段1:

说明：启动使能，把中断时长写入，注意的时，中断时长是以微秒为单位

CYCLE为0时，相当于中断取消。

3)程序段2：

角度*3.141592/180.0)*#振幅;

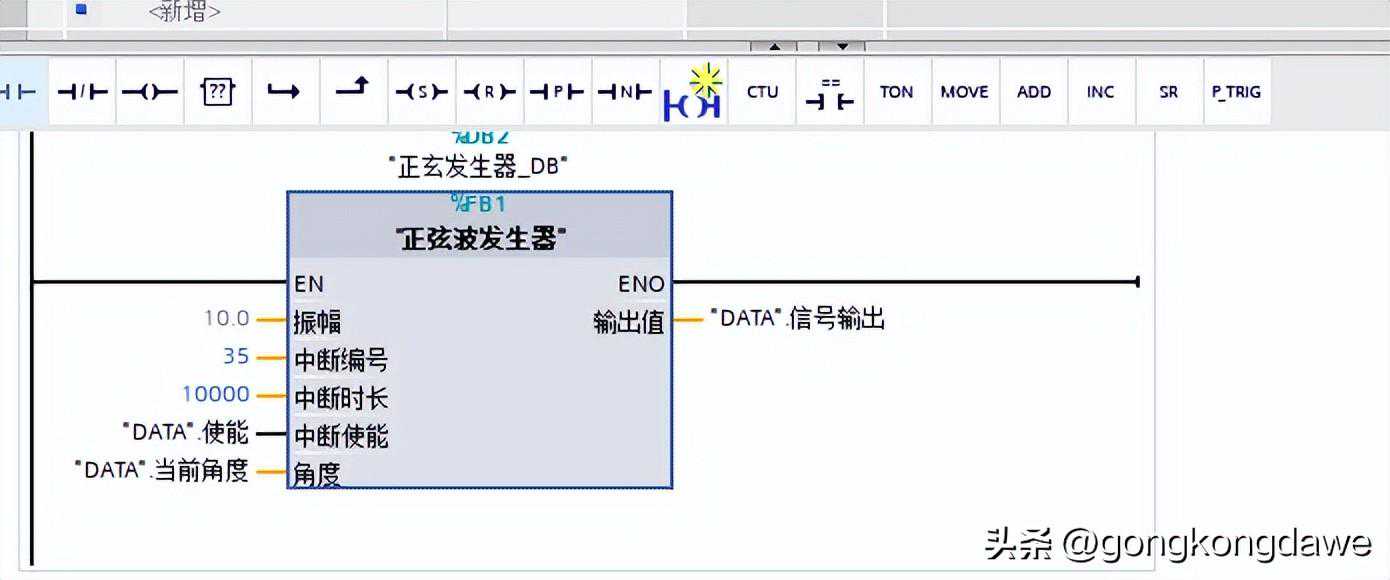

5：主程序中调用FB块，填写相关参数，中断时长以微秒为单位

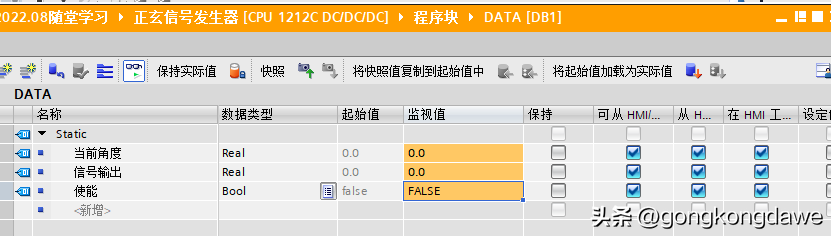

6:建立一个公共DB块，变量如下：

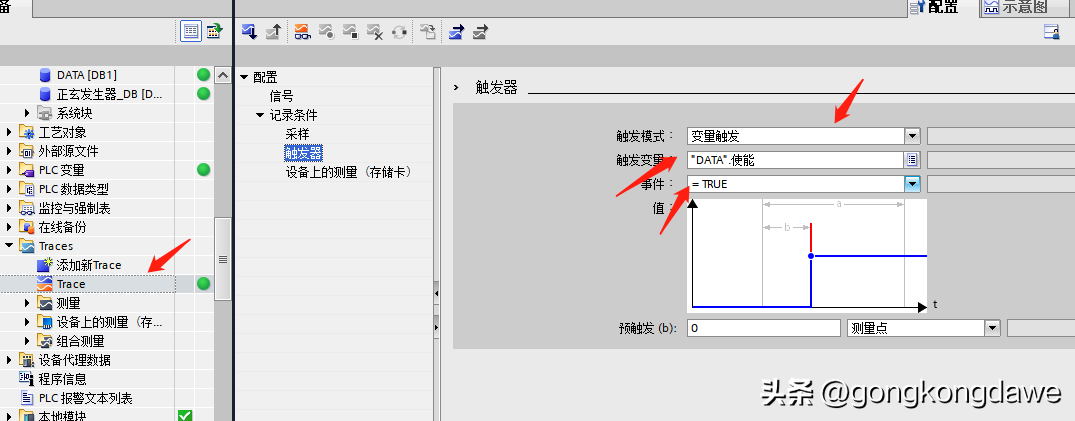

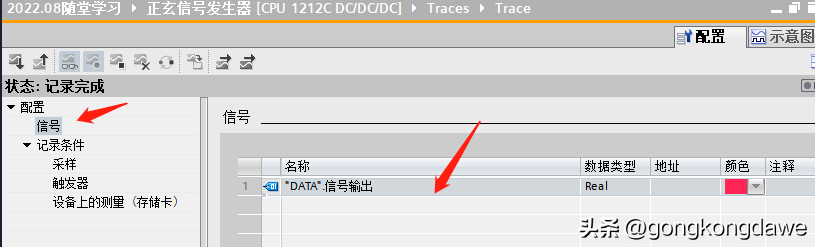

使用Trace功能，测试编程好的程序，采样时间设为10ms

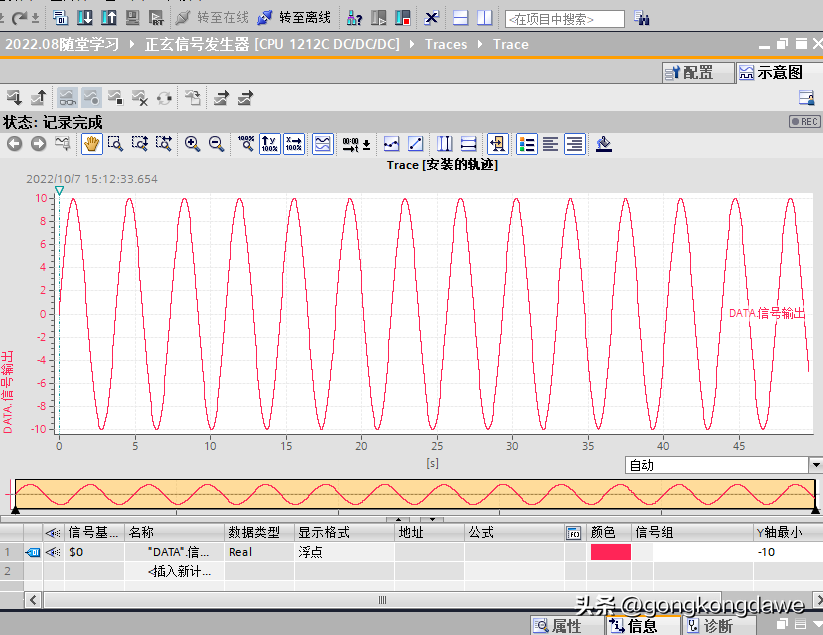

把DB块中使能置1就能监视到正弦波了，感兴趣的小伙伴快去试试吧
