全国机电一体化产品的装配与调试竞赛指定产品

三菱PLC（用FX2N-485BD）与触摸屏（eveiw-4300CMCGS-TP7062KS）通讯

一、三菱PLC（用FX2N-485BD）与（eveiw-4300C）触摸屏通讯

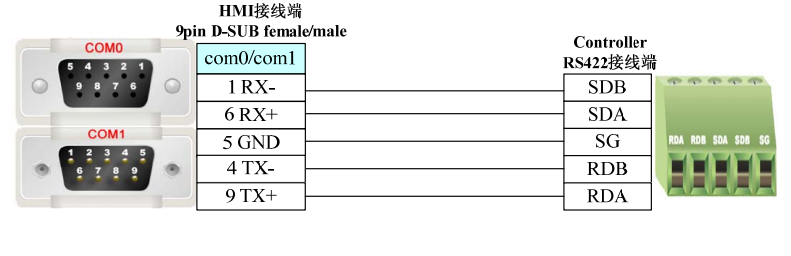

1、EVIEW屏和PLC通讯线(485通信用)制作

注：HMI端采用9针D型母头：

1脚：红色、

4脚：蓝色、

5脚：黑色、

6脚：黄色、

9脚：绿色。

PLC端：

SDB：红色、

SDA:黄色、

SG:黑色、

RDB:蓝色、

RDA:绿色；

建议：采用5芯屏蔽线，长度约为2米

2、EVIEW屏和PLC通讯软件的设置

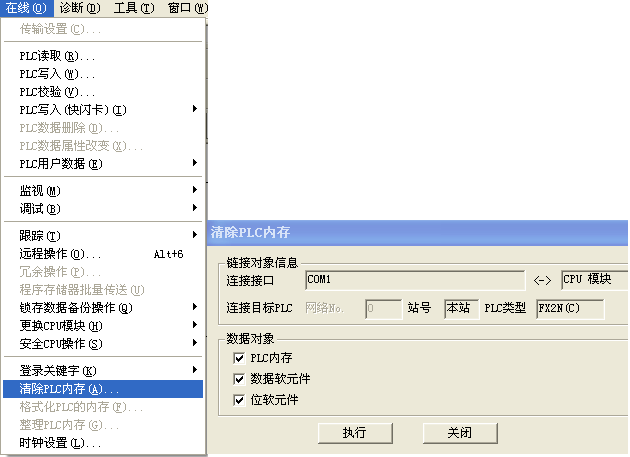

把通讯线和下载线连接成功，电脑和PLC通讯成功后，首先把PLC内存清掉。

触摸屏组态，选择MT4300C的触摸屏和三菱FX系列PLCFX0N/1N/2N。同时选择COM0端口，PLC站号默认选择0。简单画面的制作不再详述。

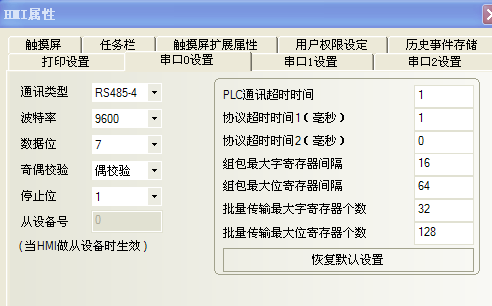

串口0参数设置：只选择通讯类型为RS485-4，其他选择默认。

PLC参数设置：全部选择默认，不做任何修改

参数设置完成，这样就可以实现通讯功能了。具体数据连接结合235A设备

二、三菱PLC（用FX2N-485BD）与（MCGS-TP7062KS）触摸屏通讯

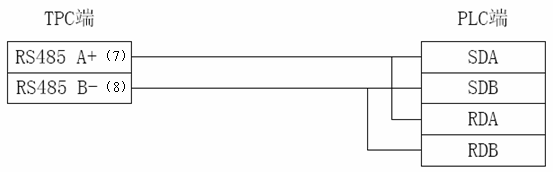

1、MCGS屏和PLC通讯线(485通信用)制作

注：TPC端采用9针D型母头：

7脚：黄色线和绿色线,

8脚：红色线和蓝色线.

PLC端：

SDA:黄色线,

RDA:绿色线,

SDB:红色线,

RDB:蓝色线.

建议：采用5芯屏蔽线，长度约为2米

2、MCGS屏和PLC通讯软件的设置

A、触摸屏的设置

1、组态硬件

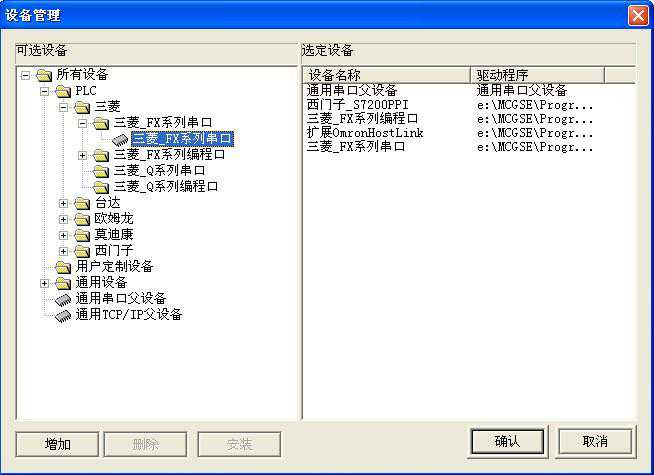

打开设备工具箱如下：

找到三菱FX系列串口，并双击添加到设备工具箱里，最后组态后的父设备与子设备如下：

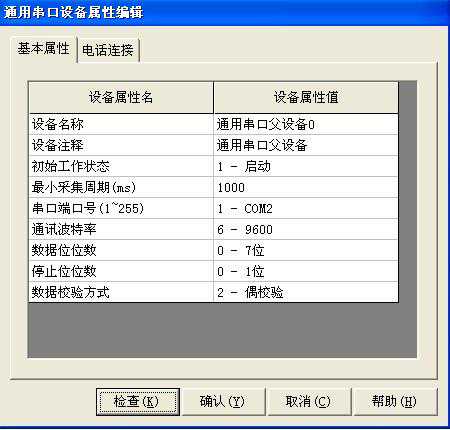

2、修改父设备的参数

如下图所示：

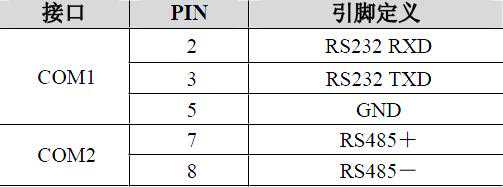

注：串口号应选COM2，原因如下表：（9针公座包括2个COM口中）

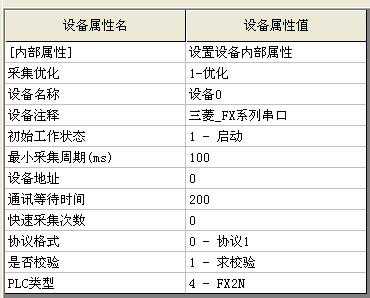

3、修改子设备的参数

如下图：

B、PLC的设置

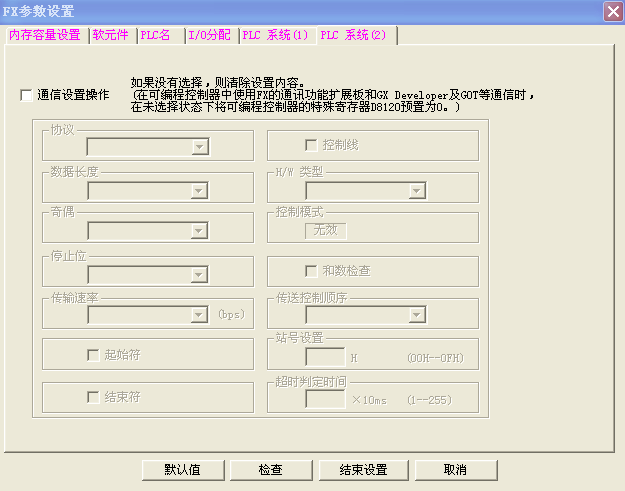

打开GXDeveloper软件，选择PLC参数，如下：

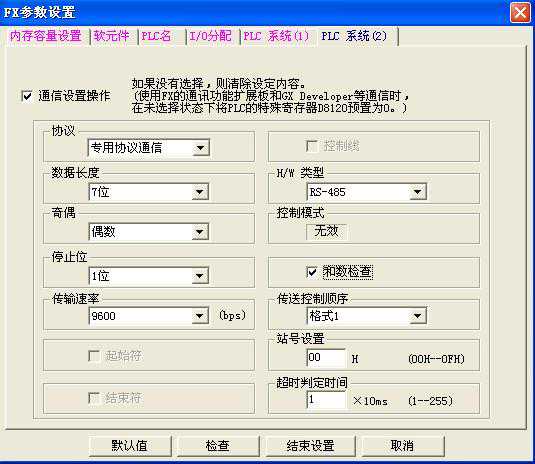

在FX参数设置中修改通讯设置操作，如下：

这样触摸屏就可以通过RS485与PLC进行通讯！具体数据连接结合235A设备
