PLC是（ProgramLogicControl）的缩写，翻译过来就是可编程逻辑控制器。应用在工业、工控、电气行业的很多方面，是自动化控制过程中不可或缺的一部分。S7-200PLC属于西门子品牌下的PLC中的一种，虽然它现在已经停产，但无论在使用还是编程方面，与其他型号PLC有着很多相通之处，又因其操作基础简单，是很多初学者的第一选择。

一、S7-200PLC系统

1、S7-200PLC概述

S7-200PLC作为西门子控制器家族中（图1-1）小型自动化系统，具有全面而强大的功能，可以满足各种自动化系统的需求。

图1-1西门子控制器家族

2、S7-200PLC介绍

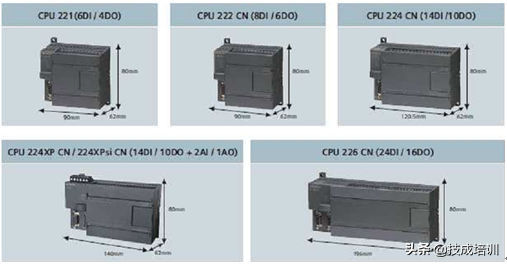

S7-200PLC（CPU）共有六种型号，如图1-2

图1-2

各CPU详细参数见表1.1。

表1.1

为了更加适应国内市场，西门子于2005年12月正式发布了S7-200CN系列产品。产品系列中包括S7-200CNCPU和S7-200CNEM扩展模块。

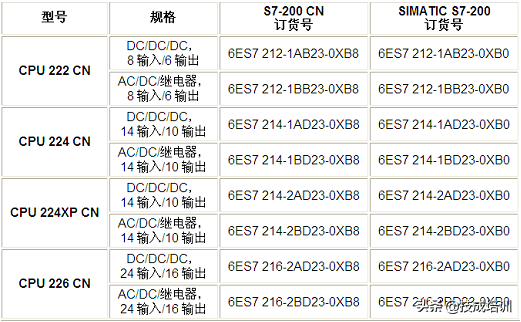

各型号CPU订货号见表1.2。注意：S7-200CN产品里不包含CPU221。

在CPU规格描述中，“DC/DC/DC“代表CPU电源是直流24V/集成的数字量输入是直流24V/集成的数字量输出是直流24V，“AC/DC/继电器“代表CPU电源是交流220V/集成的数字量输入是直流24V/集成的数字量输出是继电器类型。

表1.2

3、S7-200软件介绍

S7-200的编程软件经历了一个长期的发展过程，从STEP7-Micro/DOS（DOS下运行）到STEP7-Micro/WIN16（运行于16位Windows下），一直到现在的STEP7-Micro/WIN32。STEP7-Micro/WIN32运行在32位Windows操作系统下，简称Micro/WIN。

目前常见的Micro/WIN版本有（如图1-3）和（最高版本是SP4）。再老的版本，如，除了用于转化老项目文件，已经没有继续应用的价值。

不同版本的Micro/WIN生成的项目文件不同。高版本的Micro/WIN能够向下兼容低版本软件生成的项目文件；低版本的软件不能打开高版本保存的项目文件。

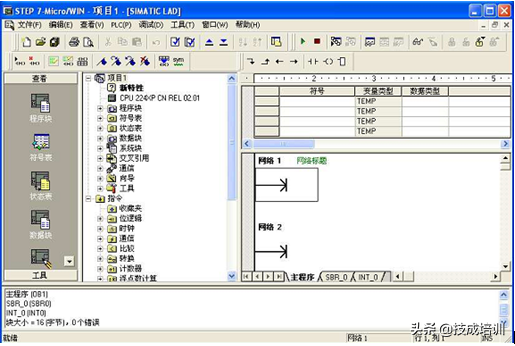

图1-3软件界面

随着新产品的发布，建议不要再使用Micro/以前的版本。应该尽快升级到最新的版本下工作，以获得最新的功能和更高的稳定性。目前最新的版本是STEP7-Micro/，已经支持Windows7系统。（本文为技成培训原创，未经授权不得转载，违者必究！）
