本节描述了如何使用CX-Programmer监控和调试梯形图程序。

2.7.1监控状态

1）显示执行状态

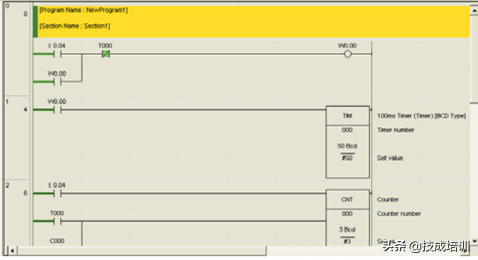

可显示梯形图程序的执行状态，允许检查梯形图程序的执行。将CP1E的运行模式变更为MONITOR模式来显示执行状态。将显示梯形图程序的执行状态。如图2-46所示。

图2-46

2）在一个以上的位置显示执行状态

梯形图程序段窗口可被分割，允许在一个梯形图程序中显示多个位置，如图2-47所示，因此可以同时对它们进行检查。

图2-47

窗口框

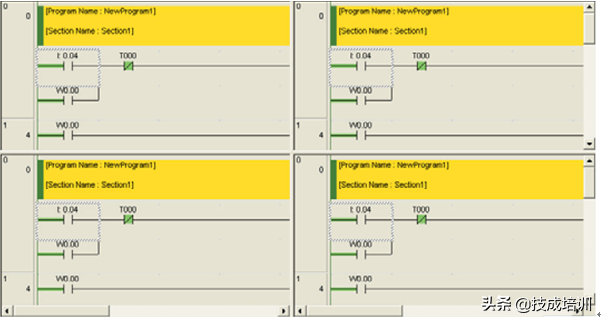

在梯形图程序段窗口中，可拖动窗口帧来显示不同的程序视角。窗口可分为4个部分，如图2-48。

图2-48

3）监控指定地址

可指定地址来检查位状态和字内容。

1在线时，在查看菜单中选择“窗口”（Window）-“查看窗口”（WatchWindow）

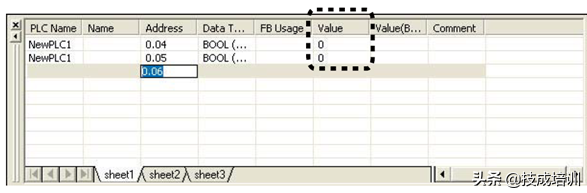

2输入地址。将显示位状态或字内容。对于BOOL（布尔）数据，0表示OFF。如图2-49所示。

图2-49

附加信息

•输入地址时，在字地址和位编号之间加入小数点。例如，要在CIO0中输入位04的地址时，输入“0.04”。

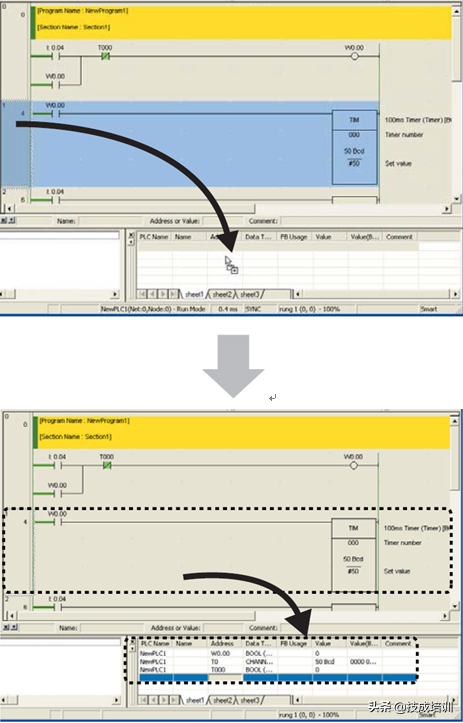

•通过拖动梯形图程序段窗口将其放到监视窗口来输入地址。通过拖动程序条头，可输入该程序条上的所有地址。

图2-50
