一、项目概览

旧的STEP7硬件组态图

新的硬件组态图

旧的IO模块分布及新的IO信号接线更改布置图

二、硬件更换

1)CPU

由315DP更换为315PN/DP.

与上位机WINCC的通讯由原来的ProfibusDP改为TCP/IP协议通讯。

新CPUIP地址为192.168.10.5，子网掩码为255.255.255.0.

相应ES工程师站IP地址为192.168.10.10.子网掩码为255.255.255.0.

浙大中控DCS主机ES-130新增一块网卡，与CPU315通过kepserver进行OPC通讯，IP地址为192.168.10.15，子网掩码为255.255.255.0.

2)IM365接口模块

换新，组态不变。

3)DI

旧的是1块16点DI和一块8DI/8DO的卡件，更改为1块32点DI，原来的线都改到新卡件上，接线方式相同。

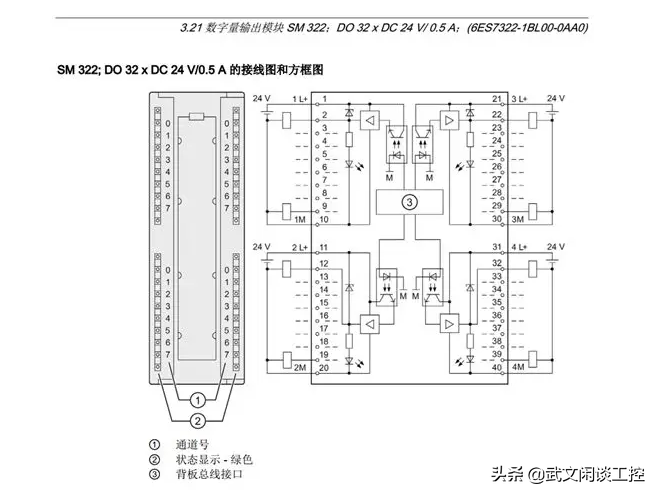

4)DO

旧的是1块16点DO和一块8DI/8DO的卡件，更改为1块32点DO，原来的线都改到新卡件上，接线方式相同。

5)AI

由原来的7KF02改为1KF02,接线方式改变。

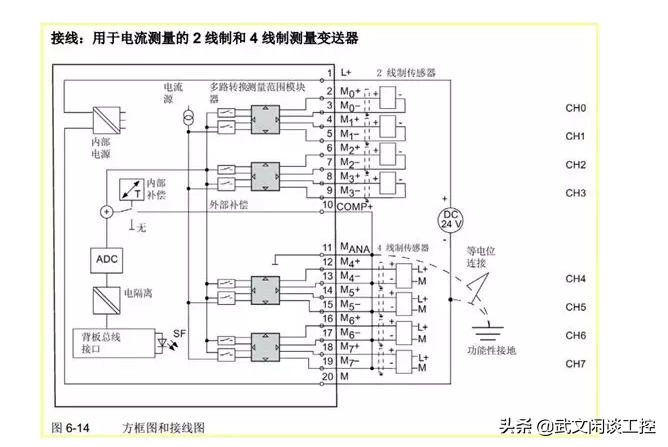

上图为旧的6ES7-331-7KF02-0AB0模块接线图；

原来的7KF02通过卡件背面的量程卡切换二四线制，二线制仪表改到新卡后，将原来从模块接到仪表+端的线拆除，模块上的M-端与24V-短接，另外引入24V+接入仪表的+端；四线制的仪表接线方式不变。

下图为新的6ES7-331-1KF02-0AB0模块接线图。

6)RTD

分为两个部分：

a.旧的7PF01模块换新，接线不变；

b.原来接在7KF02模块上的两个PT100热电阻的温度，改到新增的一块RTD模块上，接线及硬件组态改变。

上图为旧的7KF02热电阻接线图，现场为两线制。

下图为旧的7KF02热电阻硬件组态，选择RT和PT100Std。

下图为6ES7-331-PF01-0AB0RTD模块的硬件组态，选择RTD-4L、Pt100Std.其他选择默认值。

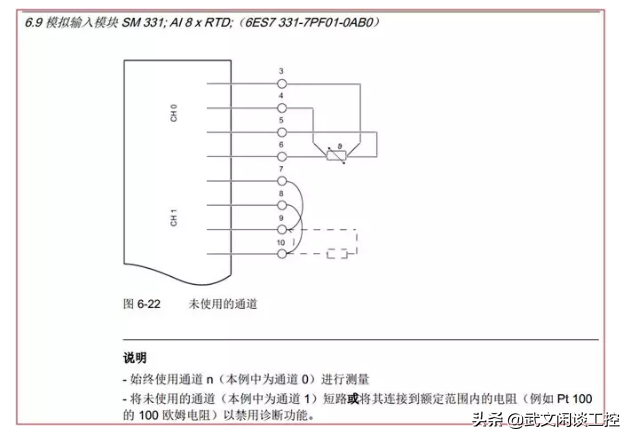

未使用的通道可以选择“禁用”或“deactivated”，也可以通过下图接线方式予以禁用。

7)AO

将旧的两个4通道的5HD01模块整合到一块8通道的5HF00模块。接线方式相同。

三、STEP7程序

直接使用高版本的Step7软件打开即可，向下兼容：

通过OSImport,将WINCC项目导入到SIMATICmanager管理器中，从而将STEP7和WINCC项目整合在一起：

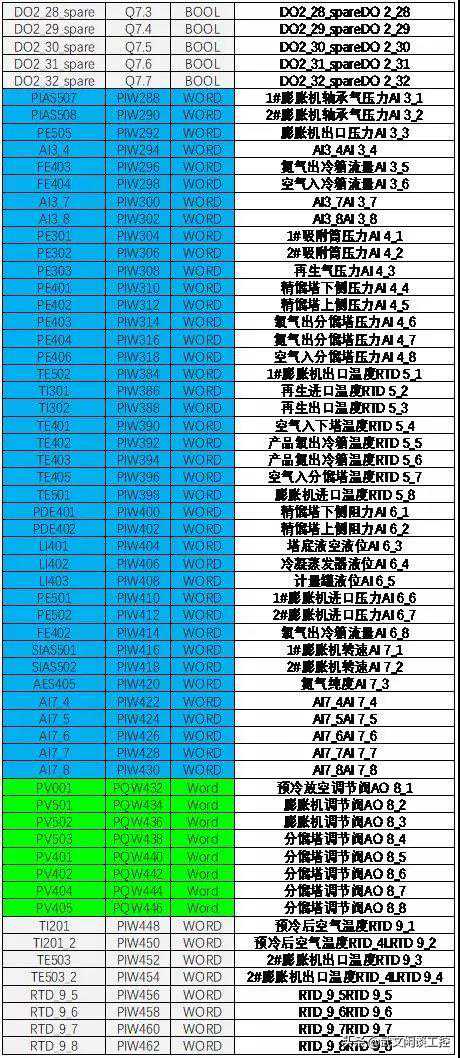

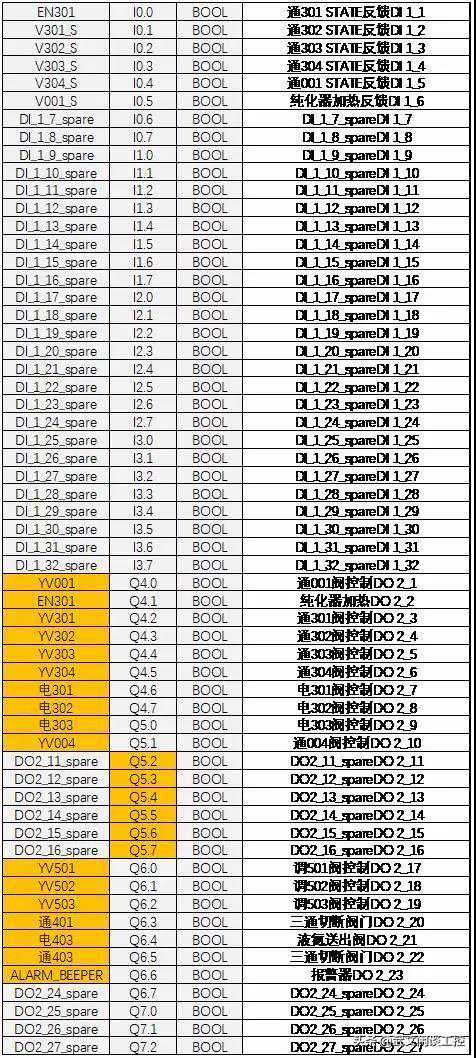

之后更新点表：

四、WINCC项目文件升级：

1)升级过程概览

完整地获取的工程文件（通过U盘引导进入Windows2003PE拷贝文件，Windows2008PE不行,旧系统为Windows2000）

安装虚拟机，并安装各个版本的WINCC，并做相应的升级：

安装XPSP2系统——安装SQL2000——安装——安装Sybase7;

以下的虚拟机系统及软件安装省略，只列WINCC升级过程：

——画面从5.1升级到6.0；

——画面从6.0升级到6.2；

——画面从6.2升级到7.0；

——画面从7.0升级到7.2；(7.2~可以用)

——画面从7.2升级到7.3SE；(7.3~可以用)

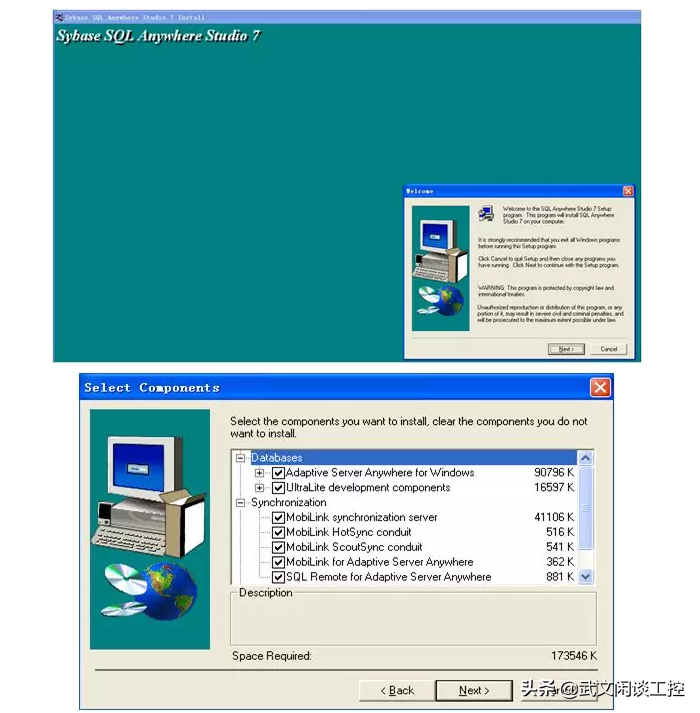

2)Sybase7的安装

其中，WINCC从5.1升级到6.0过程中，需要安装Sybase7,否则会升级失败。

其他版本的升级，则按照正常的软件安装及升级过程操作即可：安装消息队列、SQL、WINCC、项目移植。

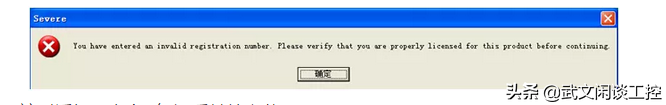

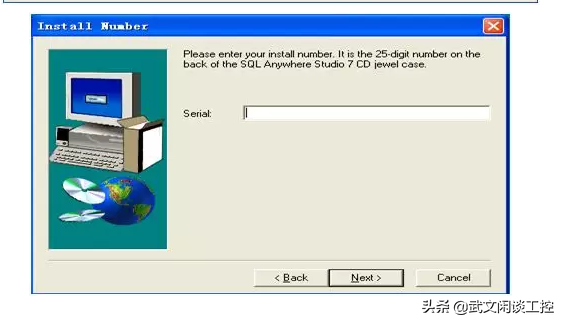

在该步中，不需要输入任何序列号，否则后期会移植失败。

3)SQL及WINCC的安装

各版本WINCC对应的数据库软件版本

4)WINCC项目移植

不同版本的项目移植界面有所不同，但过程是类似的。

转换完成后的文件如下列表，字母V后面的数字代表该上位机WINCC画面的版本。

5)其他：

外部变量还原：

从原来的DP通讯改为TCP/IP通讯。

升级到高版本后，先复制到Excel，再删除，之后再导入到TCP/IP的连接中；

内部变量：

保持不变。

全局脚本：

保持不变

画面：

保持不变。

若因系统或软件语言问题，则部分文本及控件需要重做。

归档

优化变量记录归档及报警归档的设置，并设置备份路径。
