上文介绍了PCS7系统架构，今天继续。
第七，容错连接（网卡选择）：

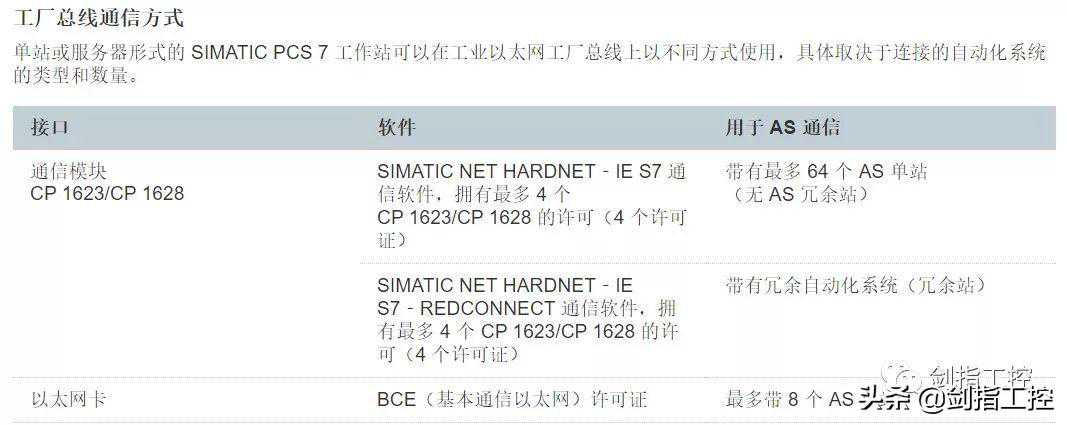

西门子已经开始支持普通网卡和S7-400H进行冗余通讯了，但普通网卡的切换时间，要近20秒钟，依据所选用CPU有微小差别；
要达到毫秒级的切换，需采用西门子专业网卡CP1623/CP1628(CP1613已停产)，该通讯处理器和CP443工作原理基本相同，可同时访问至少160个PLC系统的CPU，而普通网卡不可能实现；
8个连接是普通网卡的连接数限制，对每个CPU来说只占一个连接数。
客户端和服务器通过以太网IP连接，并不和CPU连接。
也就是说服务器上至少应该有两块网卡，一块连接CPU,一块连接客户端。
西门子建议工厂网和终端网最好分开，不要用同一块网卡。
引用：“1：CPU本身带的以太网口和CP443-1的以太网口均支持TCP通讯；2：链接建立方法不同:CPU以太网口建立TCP链接通过功能块“FB65”;CP443-1建立TCP链接通过NePro”

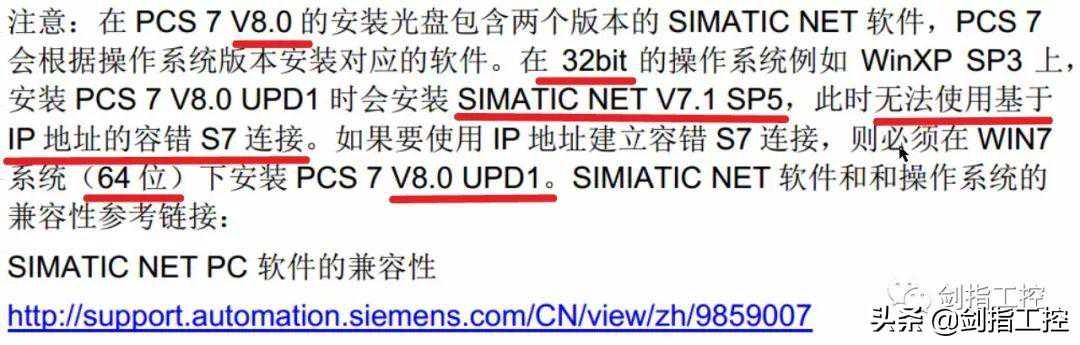

使用普通网卡建立容错连接（S7fault-tolerantconnection），需要满足以下条件：
1、S7-400H硬件版本自起

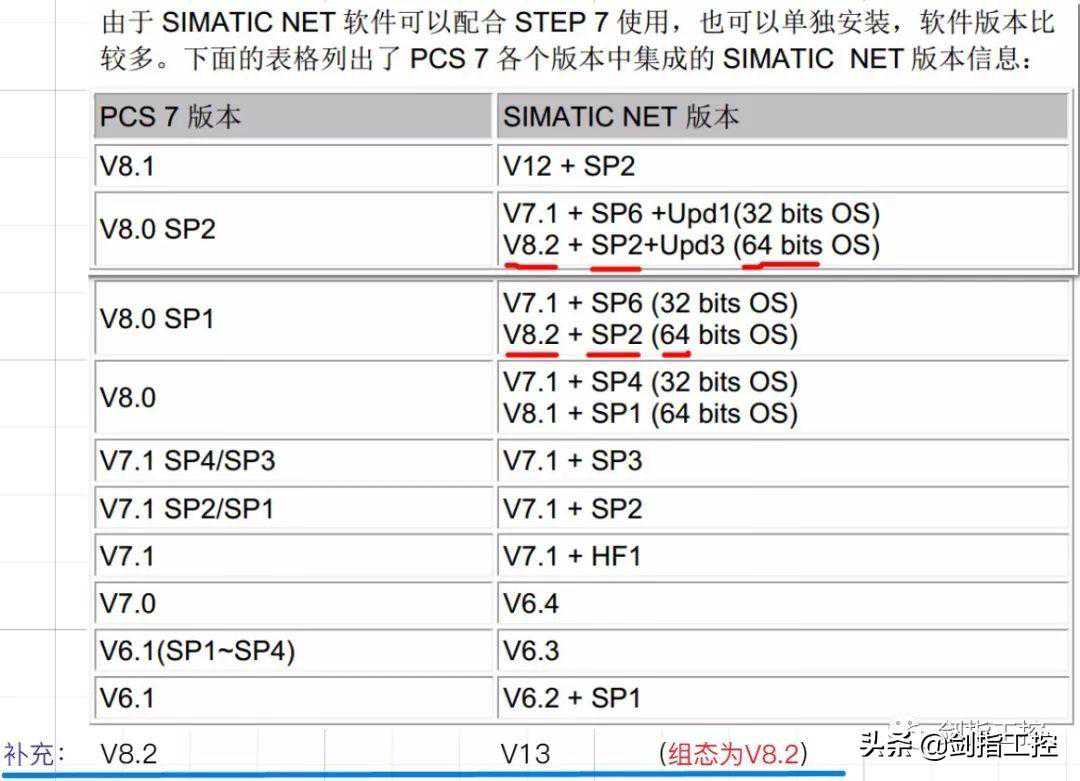

2、SIMATICNET版本自起（即可支持）

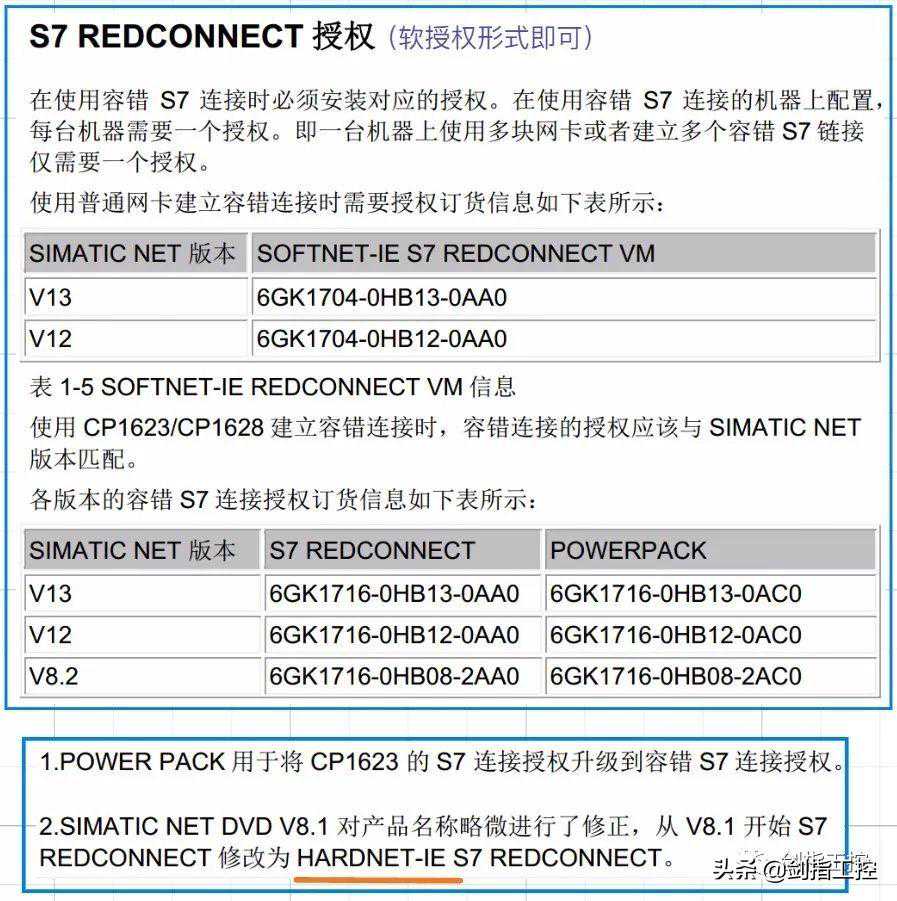

3、需要SOFTNET-IE、S7-REDCONNECT授权以上采用ip地址配置（CP162X则采用mac地址配置,走的ISO协议）配置OS和H-CPU之间的容错S7连接时，需要OS项目和H-CPU的AS项目在同一项目内，单项目和多项目都可以，但对于多项目需要进行网络合并。容错S7连接不支持unspecified和inunknownproject的方式。
第八，系统兼容性
PCS7包含多种软件，不同的组件对系统的要求不同。
推荐：服务器用server2008R2Standard,server2012R2Standard；
工程师站、单站、客户端,用WIN764Ultimatesp1、Windows10Enterprise2015LTSB（64位）；以个人经验，WIN8、WIN10的基本不考虑，操作系统不稳定，容易蓝屏，或者动不动就系统更新，操作不便，还有服务器的enterprise企业版、professional专业版等，懒癌患者就不要随便试错了，装个系统，再装Siemens软件，一天时间就过去了，还保不准哪天会出各种莫名其妙的问题，还得重装。
参考：在线兼容列表，可以下载最新的西门子软件版本列表。（可切换中文）
在PCS7站点使用MicrosoftOffice的注意事项:
在和BATCH-Clients上可于过程模式中使用MicrosoftOffice的应用程序Word、Excel及Access。根据不同的应用，可能会导致性能显着的下降。
在操作站、单用户及BATCH系统下，在Runtime模式不允许使用MicrosoftOffice。
在操作站、单用户及BATCH系统下，在Runtime模式不允许使用MicrosoftOffice。
请遵守您的PCS7版本“自述”文件中的注意事项。MicrosoftOffice先于PCS7安装。MicrosoftOffice与PCS7兼容性方面，只对Office包的Word、Excel、Access及Powerpoint进行了测试。

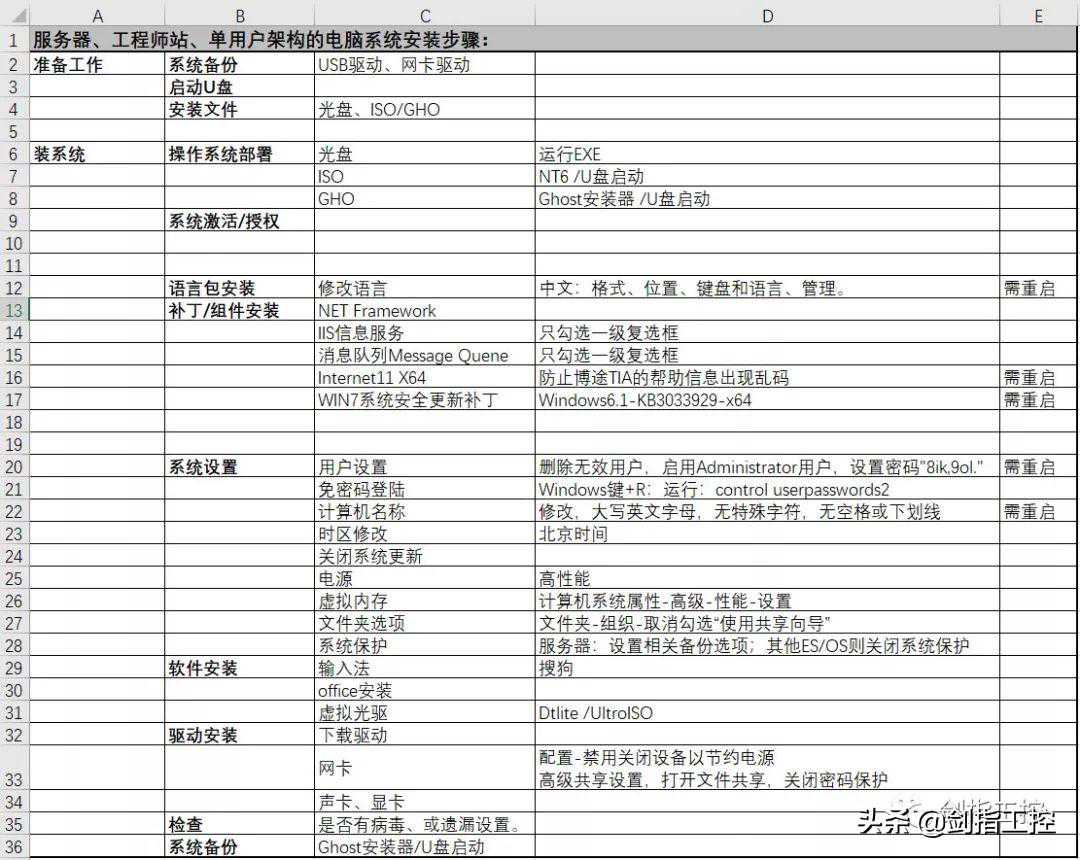

软件安装注意事项（个人总结，仅作参考）
如何使用SIMATICNETPC软件在工业以太网中为SIMATICNETOPC服务器配置容错的S7连接?;lc=zh-CN
PCS7中使用容错S7连接实现OS和HCPU通讯;lc=zh-CN
S7-400H和WinCC之间基于SimaticNetOPC的通讯
在虚拟环境下，如何通过普通网卡实现WinCC和S7-400H的冗余连接？
在虚拟环境下，如何通过CP1623实现WinCC和S7-400H的冗余连接？
SIMATICPROFINET系统说明：;lc=zh-WW
编程手册从PROFIBUSDP移植到PROFINETIO：
特殊情况，当工厂总线和终端总线都是基于共同媒介的情况下，可以允许的最大数量框架，请参考：在PCS7系统中共用工厂总线和终端总线，有何要求？;lc=zh-CN
