一：硬软件准备

接线：

1：一台M241PLC（型号：TM241CEC24T）

2：一台模拟量模块（型号：TM3TM3）

3：一台ATV12变频器（型号：ATV12H037M2）

4：软件——

实验内容：利用施耐德M241的模拟量输出模块控制变频器的频率。

二：PLC参数设置

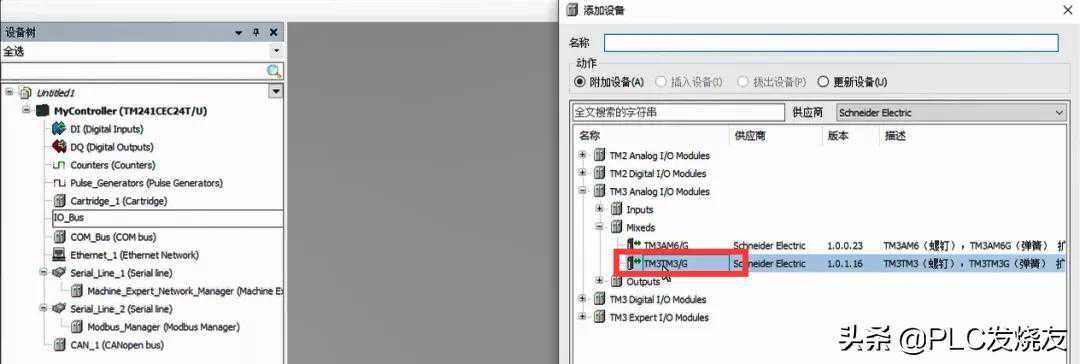

第一步：新建好程序之后，在IO-BUS中添加设备TM3TM3。

第二步：TM3TM3模块中的IO配置中输出的设置参照下图。对应的5000就是50Hz。

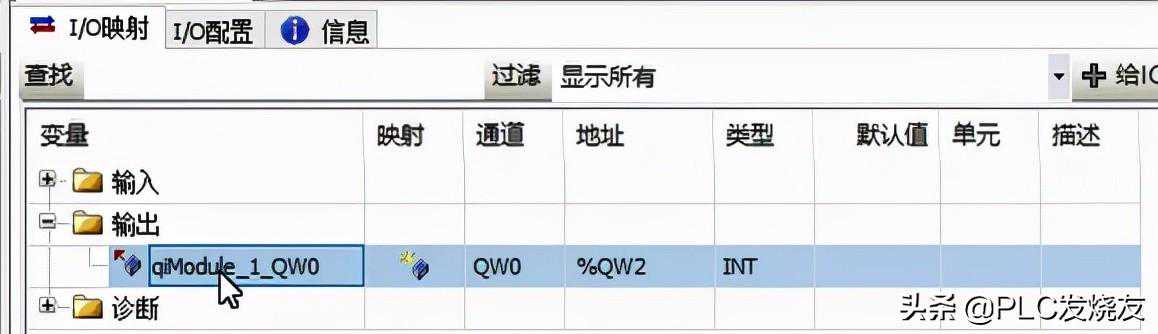

第三步：复制TM3TM3模块中的IO映射中的输出变量，之后放到程序当中去。

三：变频器通讯设置

1：恢复出厂值变频器设置：

按MODE键，进入配置模式CONF找到FCS，把它设置为InI，然后常按2S后自动返回FCS就可以恢复出厂了。

2：模拟量控制参数：按MODE键，进入配置模式CONF找到FULL，进去之后找到CtL-，进去之后再找一下FrI，确认里面设置的是AII，说明频率给定是用模拟量控制的。

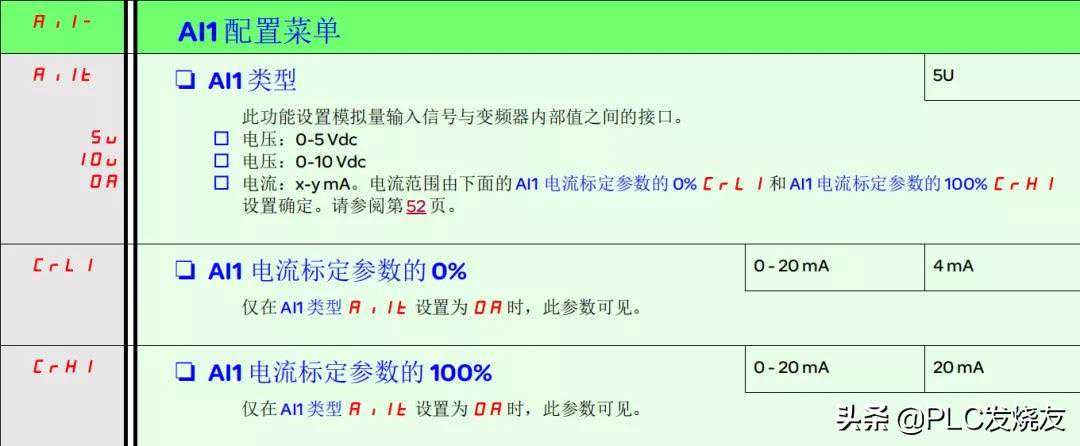

再进入配置模式CONF找到FULL，进去之后找到I-O-，进去之后找到AiI-，接下来设置如下图所示。

四：通讯验证

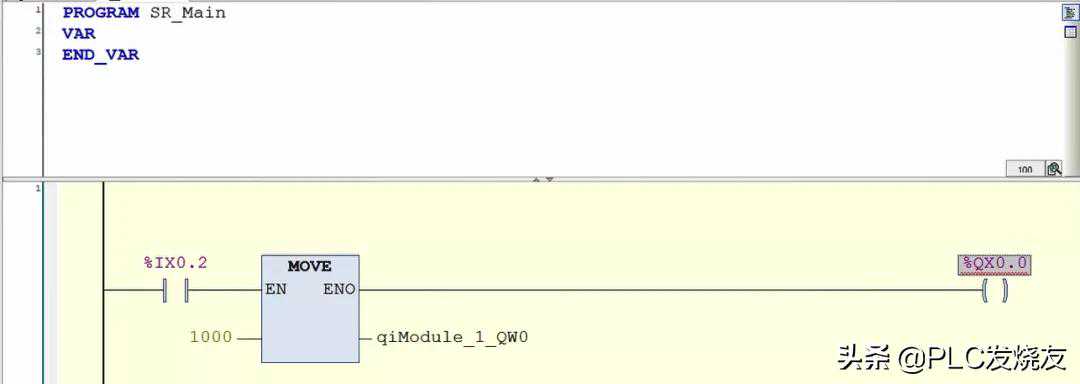

程序编写：把在IO映射中变量放到程序当中去，当触发I2时，电机就会以10Hz的频率运行。

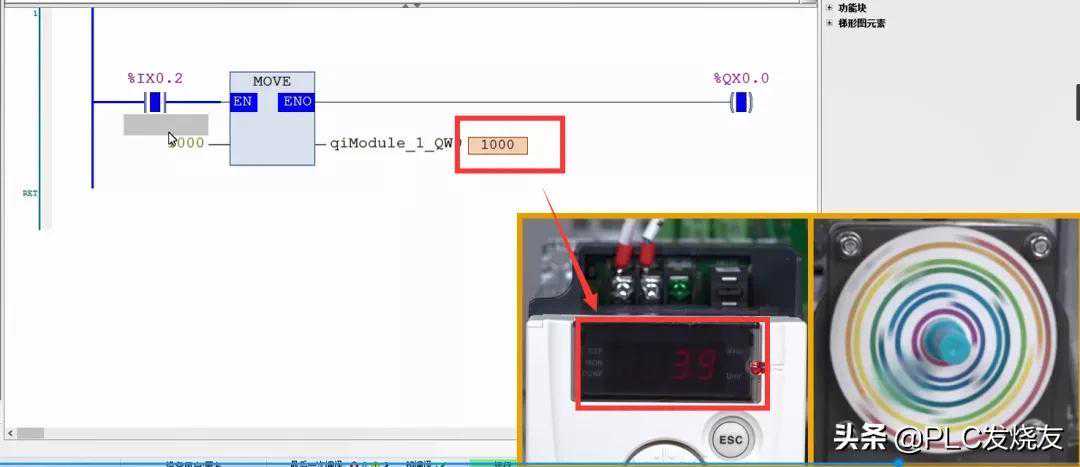

程序验证：
