1、硬件：

①USR-N510:这是一款工业级单串口服务器，实现RS232/485/422转以太网双向透传功能。本文介绍的是N510串口服务器RS422功能；

②三菱PLCFX3U

2、软件：

①N510设置软件USR-TCP232-M4

下载地址：

②虚拟串口软件USR-VCOM

下载地址：

③FX3U编程软件Works2

3、硬件接线；

N510与FX3U接线图

4、查看FX3U通讯参数:

如下图，需要记录的参数有4个【传送速度】、【奇偶校验】、【数据位】、【停止位】，N510根据这几个参数来设置；

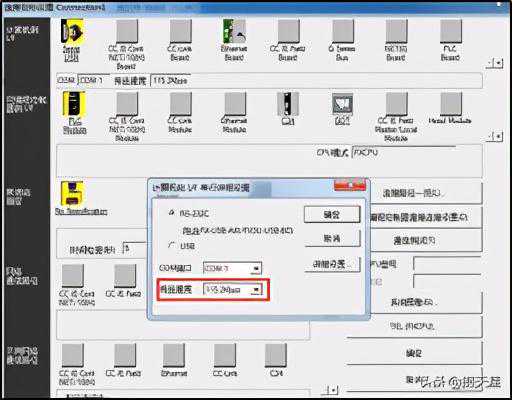

FX3U传送速度

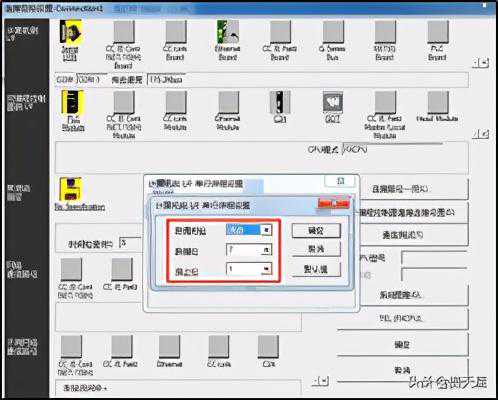

奇偶校验、数据位、停止位

5、设置N510参数：

①N510用网线与PC连接，拨码开关设置成RS422模式，然后再接通12V电源：

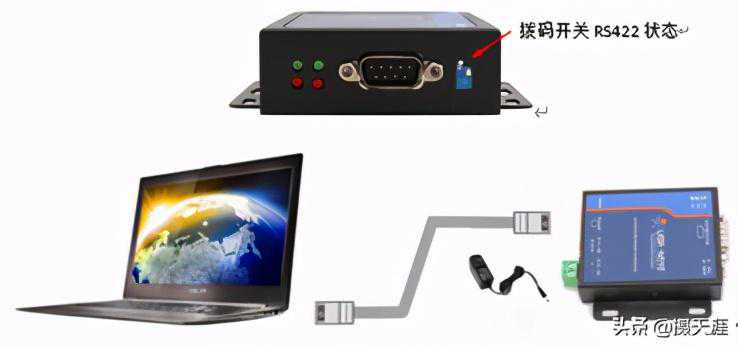

N510与PC连接

②打开USR-TCP232-M4，根据FX3U通讯参数设置N510，如下图红框处设置;

注意：将【模块静态IP】设置成你所在局域网相同的网段（默认IP是192.168.0.7）。

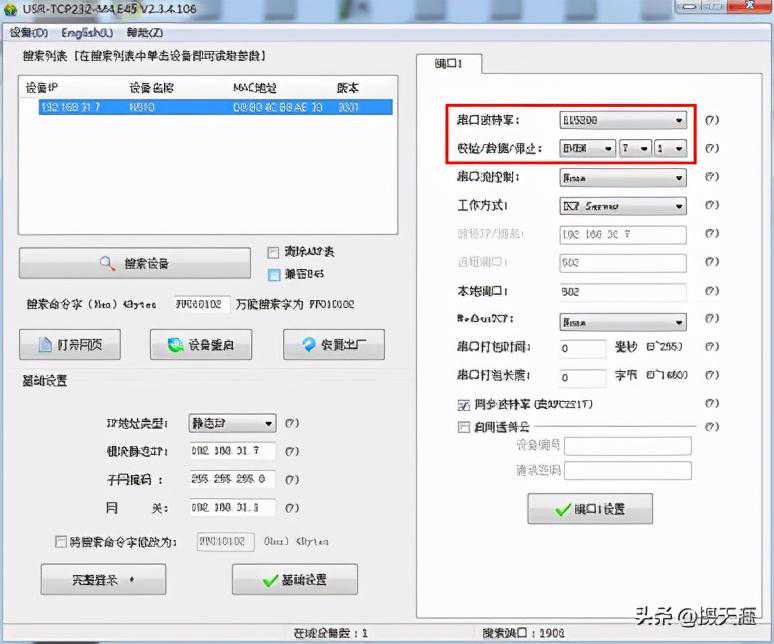

N510参数设置

6、创建虚拟串口：

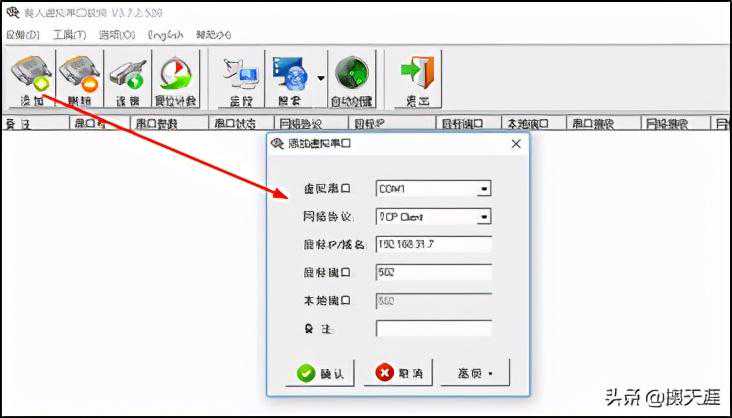

添加虚拟串口

②虚拟串口添加成功后显示如下：

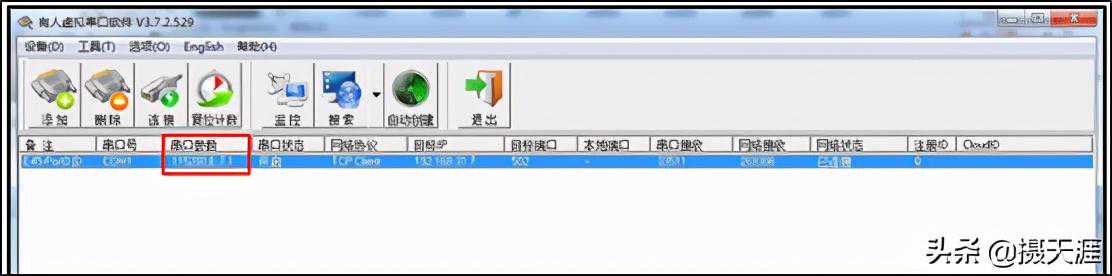

虚拟串口已连接

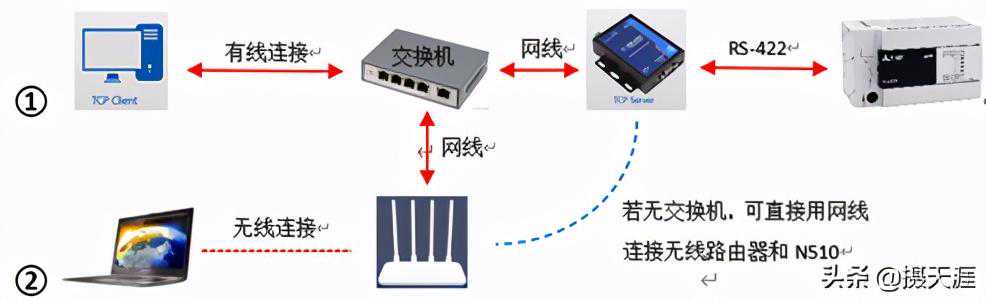

7、连接方式：

连接方式

8、FX3U通讯测试：

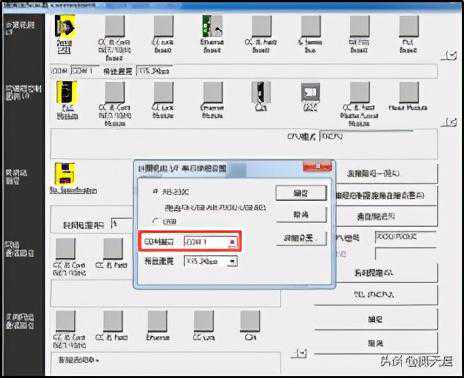

选择已创建的虚拟串口

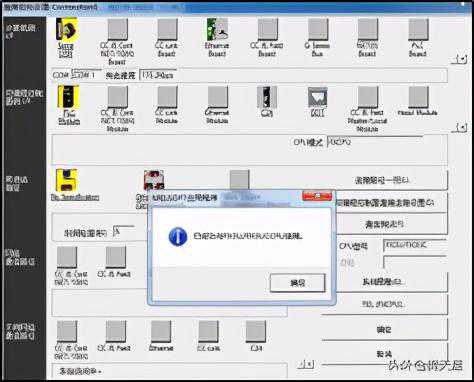

通讯测试成功
