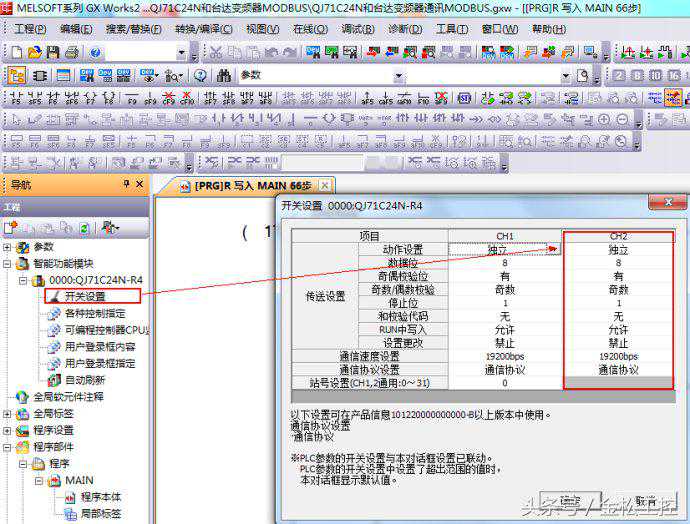

QJ71C24N是三菱Q系列PLC的一个串口通信模块，自带RS232,RS422/485两个通道，并且具备MODBUSRTU主站功能。QJ71C24N做MODBUS通讯主要分三步（其实所有通信都离不开这三步）。第一步：接线。使用通道二RS485口接线，接线方式分为标准2线式和4线式，这里不多说。第二步：参数设置。参数包括模块的参数和变频器参数（也可以是其他支持MODBUS协议的设备，原理一样），两边设置一样，如下图所示：

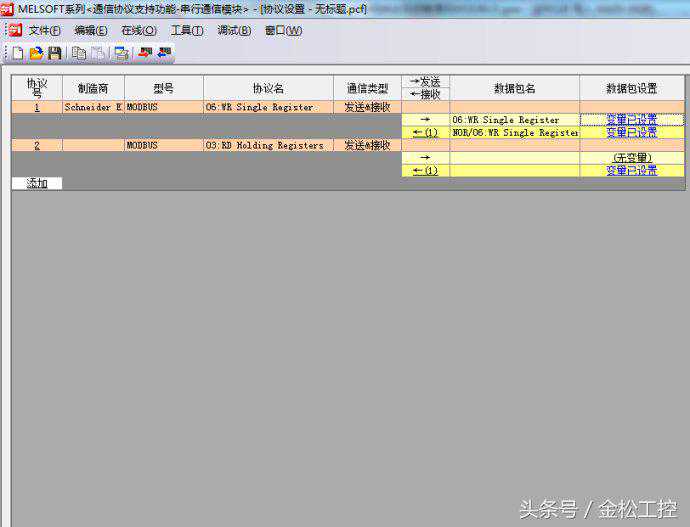

第三步：就是编写程序。这里需要注意一点是，该模块需要先按照MODBUS格式配置协议，然后使用专用指令G(P).CPRTCL发送协议。配置协议使用单独软件，软件包含在编程软件GXWORK2中（工具通信协议支持功能串行通信模块），打开软件按照MODBUS格式来配置协议，如下图：

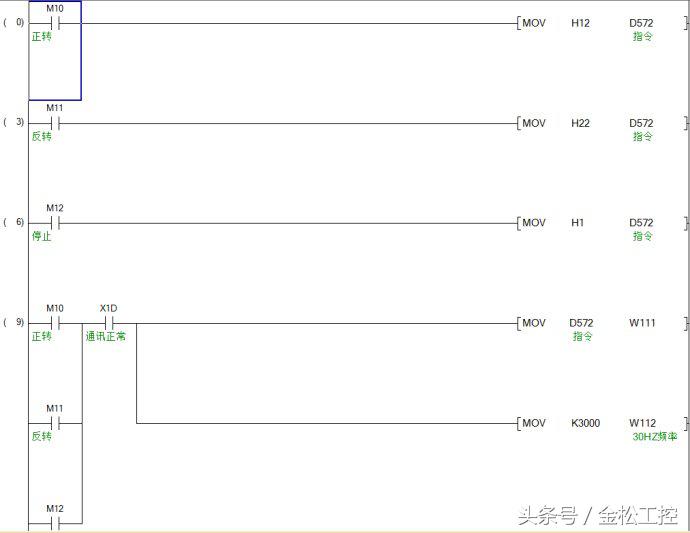

最后，设置完参数，配置好协议后，剩下就是编写程序，这里使用的专用指令是G(P).CPRTCL，大家可以参考L系列串行通信模块用户手册基本篇，这里不详细讲解指令使用方法。程序如下图：
