一、实训目的

１、学习s7-1200的通信网络。

２、了解PLC和控制对象的链接关系。

３、学会博途软件中Wincc的组态方法。

４、完成WinCC和PLC的数据交换。

二、实训方法

博途软件S7-1200硬件

三、实训步骤

图１

图2

图3

图4

３）选择你相应的计算机IP地址，通过这种方式，CPU的IP地址自动检测生成如图5和6。

图5

图6

图7

图8

2、WinCC画面编辑

１）在WinCC中建立HMI画面，如图9。

图9

２）添加通信模块：硬件目录→ｃｏｎｍｕｎｉｃａｔｉｏｎｓｍｏｄｕｌｅｓ→ＰＲＯＦＩＮＥＴ→ＣＰ１６２３→ＩＥｇｅｎｅｒａｌ修改WinCC地址及ＰＲＯＦＩＮＥＴ地址如图１０（２）

（１）

（２）

图１０

３）编译：编译无错后下载CPU，如图１１（１）和（２）

（１）

（２）

图１１

３、１）ＰＬＣ编程：编程过后连网检查有无错误，无误后点击

运行，如图１２（２）开关Ｓ０１动作后灯Ｌ０１亮

（１）

（２）

图１２

运行，以此无需手动操作即可控制Ｌ０１。

图１３

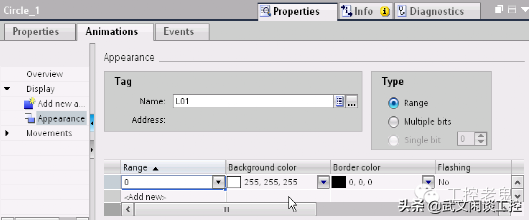

２）建立画面，修改按钮属性及动画属性，如图１４（１）和（２）

（１）

（２）

（３）

如图１４

3、运行测试：运行WinCC，观察监控结果。
